公布日：2023.12.01
申請日：2023.10.27
分類號：C02F3/32(2023.01)I;C02F3/10(2023.01)I;C02F7/00(2006.01)I
摘要
本發明公開了一種農村生活污水處理的復合生態濾池，包括濾池主體，所述濾池主體的內壁固定安裝有一號隔板，所述一號隔板的外壁開設有一號出水口。農村生活污水經化糞池預處理后，經專用管道通過進水管進入濾池主體內，經過香根草過濾的水體通過一號出水口進入分層生化池，經分層生化池過濾后水體通過二號出水口進入濾池主體的末端，經過處理管深度過濾的水體達到指定指標后再通過三號出水口進行排放，本濾池采用低動力生物系統進行污水處理，不引入化學材料，避免二次污染，為綠色生態工藝，并且僅曝氣管使用電力，無需全天運行，能耗低，符合農村特點，避免了后期運維困難的情況。
權利要求書

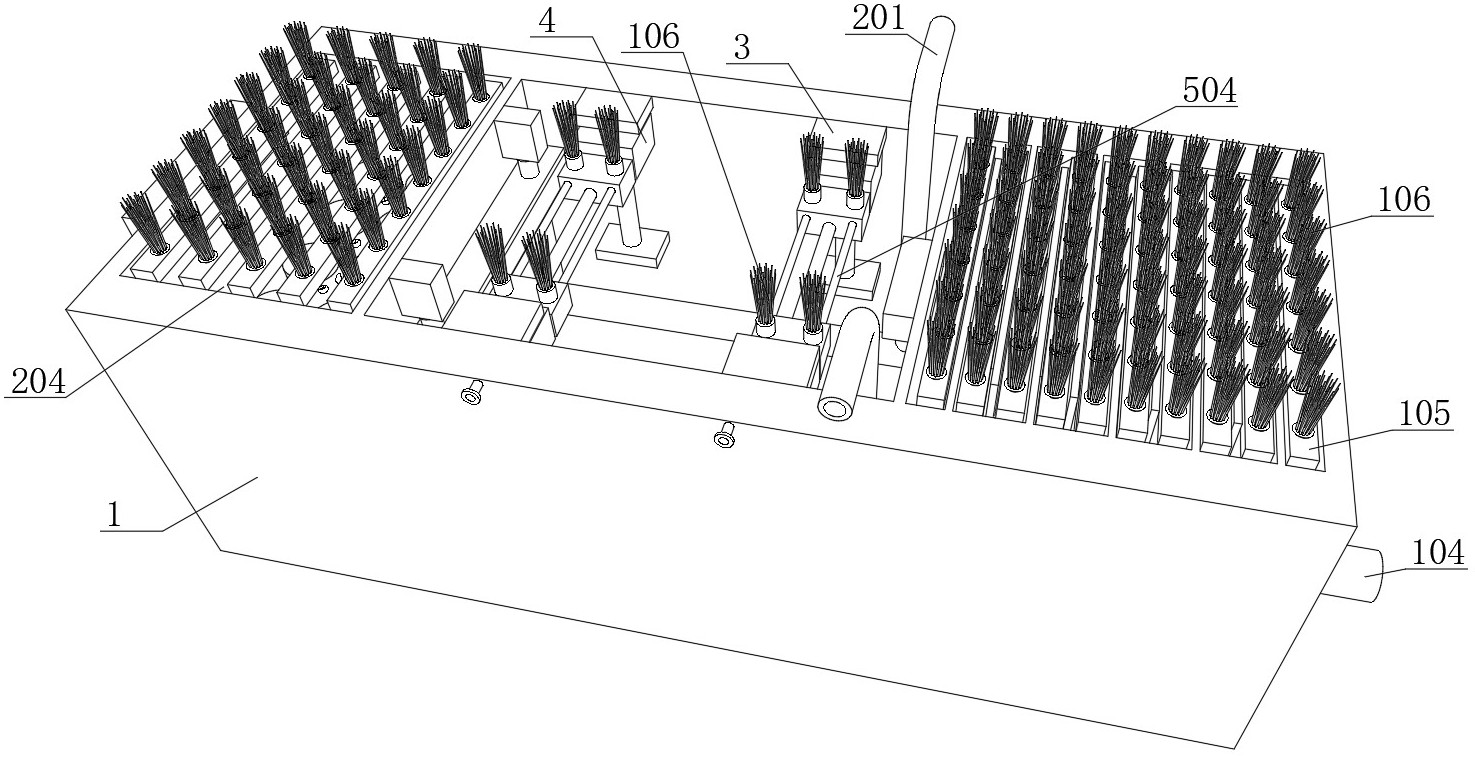

1.一種農村生活污水處理的復合生態濾池，包括濾池主體（1），其特征在于：所述濾池主體（1）的內壁固定安裝有一號隔板（101），所述一號隔板（101）的外壁開設有一號出水口（102），所述濾池主體（1）的內壁安裝有擋板（103），且擋板（103）有若干個，所述濾池主體（1）的外壁安裝有進水管（104），所述濾池主體（1）的內壁安裝有一號浮板（105），且一號浮板（105）有若干個，所述一號浮板（105）位于兩個擋板（103）之間，所述一號浮板（105）的頂部安裝有香根草（106），且香根草（106）有若干株；所述濾池主體（1）的內壁固定安裝有二號隔板（2），所述二號隔板（2）的外壁對稱安裝有曝氣管（201），所述曝氣管（201）位于一號隔板（101）和二號隔板（2）之間，所述濾池主體（1）的內部底壁安裝有復合微生物層（202），所述二號隔板（2）的外壁開設有二號出水口（203），所述濾池主體（1）的內壁開設有處理槽（204），所述處理槽（204）的內部底壁對稱安裝有處理管（205），且處理管（205）有若干個，所述處理管（205）的外壁開設有開口（206），且開口（206）有若干個，所述濾池主體（1）的外壁開設有三號出水口（207）；所述濾池主體（1）的內壁對稱安裝有一號固定塊（3），且一號固定塊（3）有四個，所述濾池主體（1）的內壁對稱安裝有二號固定塊（301），且二號固定塊（301）有四個，所述一號固定塊（3）的內壁轉動安裝有支撐桿（303），所述支撐桿（303）的外壁固定安裝有蝸輪（302），所述支撐桿（303）的外壁開設有限位開槽（304），所述濾池主體（1）的內壁轉動安裝有旋轉桿（305），所述旋轉桿（305）的一端固定安裝有蝸桿（306），所述旋轉桿（305）的一端固定安裝有旋鈕（307）；所述支撐桿（303）的外壁滑動安裝有限位塊（4），所述限位塊（4）的內壁轉動安裝有一號斜邊齒輪（401），所述一號斜邊齒輪（401）的內壁開設有開孔（402），所述開孔（402）的內壁固定安裝有連接桿（403），所述限位塊（4）的外壁轉動安裝有螺紋桿（404），所述螺紋桿（404）的外壁固定安裝有二號斜邊齒輪（405）；所述一號固定塊（3）的底部固定安裝有一號固定桿（5），所述一號固定桿（5）的外壁滑動安裝有移動塊（501），所述移動塊（501）的外壁對稱安裝有二號固定桿（504），所述二號固定桿（504）的外壁滑動安裝有一號滑動塊（502），所述二號固定桿（504）的外壁滑動安裝有二號滑動塊（503）；所述二號隔板（2）的外壁對稱安裝有三號固定塊（6），所述三號固定塊（6）的內壁開設有限位槽（601），所述限位槽（601）的內壁安裝有彈簧（602），所述限位槽（601）的內壁滑動安裝有限位桿（603），所述限位桿（603）的一端固定安裝有L型堵板（604），所述L型堵板（604）的底部安裝有二號浮板（605）。
2.根據權利要求1所述的一種農村生活污水處理的復合生態濾池，其特征在于，所述蝸桿（306）與蝸輪（302）嚙合，所述蝸桿（306）轉動安裝在一號固定塊（3）內。
3.根據權利要求1所述的一種農村生活污水處理的復合生態濾池，其特征在于，所述一號斜邊齒輪（401）與二號斜邊齒輪（405）嚙合，所述螺紋桿（404）的外表面與二號滑動塊（503）螺紋連接，所述螺紋桿（404）與移動塊（501）轉動連接，所述一號固定桿（5）固定安裝在一號固定塊（3）和二號固定塊（301）之間。
發明內容
本發明針對現有技術中后期運維困難的問題，提出如下技術方案：
一種農村生活污水處理的復合生態濾池，包括濾池主體，所述濾池主體的內壁固定安裝有一號隔板，所述一號隔板的外壁開設有一號出水口，所述濾池主體的內壁安裝有擋板，且擋板有若干個，所述濾池主體的外壁安裝有進水管，所述濾池主體的內壁安裝有一號浮板，且一號浮板有若干個，所述一號浮板位于兩個擋板之間，所述一號浮板的頂部安裝有香根草，且香根草有若干株。
優選的，所述濾池主體的內壁固定安裝有二號隔板，所述二號隔板的外壁對稱安裝有曝氣管，所述曝氣管位于一號隔板和二號隔板之間，所述濾池主體的內部底壁安裝有復合微生物層，所述二號隔板的外壁開設有二號出水口，所述濾池主體的內壁開設有處理槽，所述處理槽的內部底壁對稱安裝有處理管，且處理管有若干個，所述處理管的外壁開設有開口，且開口有若干個，所述濾池主體的外壁開設有三號出水口。
優選的，所述濾池主體的內壁對稱安裝有一號固定塊，且一號固定塊有四個，所述濾池主體的內壁對稱安裝有二號固定塊，且二號固定塊有四個，所述一號固定塊的內壁轉動安裝有支撐桿，所述支撐桿的外壁固定安裝有蝸輪，所述支撐桿的外壁開設有限位開槽，所述濾池主體的內壁轉動安裝有旋轉桿，所述旋轉桿的一端固定安裝有蝸桿，所述旋轉桿的一端固定安裝有旋鈕。
優選的，所述支撐桿的外壁滑動安裝有限位塊，所述限位塊的內壁轉動安裝有一號斜邊齒輪，所述一號斜邊齒輪的內壁開設有開孔，所述開孔的內壁固定安裝有連接桿，所述限位塊的外壁轉動安裝有螺紋桿，所述螺紋桿的外壁固定安裝有二號斜邊齒輪。
優選的，所述一號固定塊的底部固定安裝有一號固定桿，所述一號固定桿的外壁滑動安裝有移動塊，所述移動塊的外壁對稱安裝有二號固定桿，所述二號固定桿的外壁滑動安裝有一號滑動塊，所述二號固定桿的外壁滑動安裝有二號滑動塊。
優選的，所述二號隔板的外壁對稱安裝有三號固定塊，所述三號固定塊的內壁開設有限位槽，所述限位槽的內壁安裝有彈簧，所述限位槽的內壁滑動安裝有限位桿，所述限位桿的一端固定安裝有L型堵板，所述L型堵板的底部安裝有二號浮板。
優選的，所述蝸桿與蝸輪嚙合，所述蝸桿轉動安裝在一號固定塊內。
優選的，所述一號斜邊齒輪與二號斜邊齒輪嚙合，所述螺紋桿的外表面與二號滑動塊螺紋連接，所述螺紋桿與移動塊轉動連接，所述一號固定桿固定安裝在一號固定塊和二號固定塊之間。
本發明的有益效果為：
（1）本發明通過安裝有一號隔板、一號出水口、擋板、一號浮板、香根草、二號隔板、曝氣管、復合微生物層、二號出水口、處理槽、處理管、開口、三號出水口，農村生活污水經化糞池預處理后，經專用管道通過進水管進入濾池主體內，經過香根草過濾的水體通過一號出水口進入分層生化池，經分層生化池過濾后水體通過二號出水口進入濾池主體的末端，經過處理管深度過濾的水體達到指定指標后再通過三號出水口進行排放，本濾池采用低動力生物系統進行污水處理，不引入化學材料，避免二次污染，為綠色生態工藝，并且僅曝氣管使用電力，無需全天運行，能耗低，符合農村特點，避免了后期運維困難的情況；
（2）本發明通過安裝有蝸輪、支撐桿、限位開槽、蝸桿、旋鈕、限位塊、一號斜邊齒輪、開孔、連接桿、螺紋桿、二號斜邊齒輪、移動塊、一號滑動塊、二號滑動塊，通過旋鈕轉動旋轉桿使得二號滑動塊在二號固定桿上移動并且?guī)右惶柣瑒訅K移動到濾池主體的一側，便于在一號滑動塊和二號滑動塊上種植香根草；
（3）本發明通過安裝有三號固定塊、限位槽、彈簧、限位桿、L型堵板、二號浮板，隨著分層生化池內的水位上升，在二號浮板的作用下推動L型堵板向上移動使得二號出水口被打開，水體進入濾池主體末端，分層生化池內的水位不再上升時二號出水口繼續被堵上，由于最后的過濾需要的時間較多，并且需要進行封閉式過濾，避免水體逆流與分層生化池內的水體混合影響水體的凈化效果的情況。
（發明人：黃啟明;張夏萍;余煥梅;張宇鑌）
