公布日：2023.11.28

申請日：2023.09.25

分類號：C02F1/56(2023.01)I

摘要

本發明涉及污水處理技術領域，具體的說是一種用于污水處理的聚丙烯酰胺稀釋設備，包括處理池，所述處理池的上方通過固定架安裝有用于污水輸送的供水管；所述處理池的上方固定有支撐架，所述支撐架的上方設置有圓板，所述圓板上設置有多組用于對污水處理的處理組件。本發明所述的一種用于污水處理的聚丙烯酰胺稀釋設備，對污水進行絮凝處理的過程中，通過多個處理桶的不斷旋轉轉動并依次進行聚丙烯酰胺液體的添加、污水的輸送、稀釋攪拌、相對靜置及出料分離，保證污水持續輸送提高污水處理效率的同時，可以促進絮凝物的沉降與沉降后的分離收集，提高絮凝物絮凝沉降的效果，保證污水處理的質量。

權利要求書

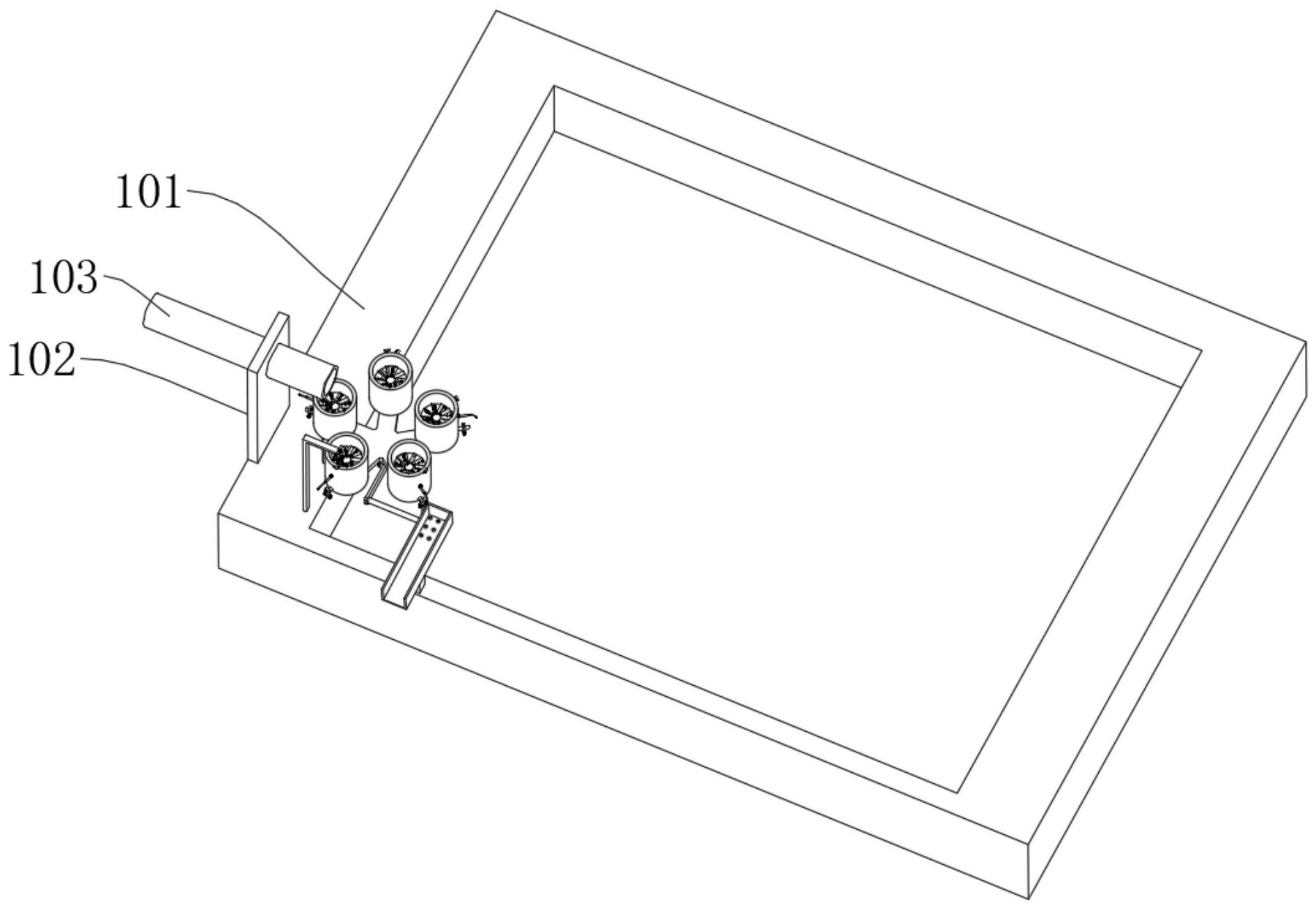

1.一種用于污水處理的聚丙烯酰胺稀釋設備，包括處理池(101)，所述處理池(101)的上方通過固定架(102)安裝有用于污水輸送的供水管(103)；其特征在于：所述處理池(101)的上方固定有支撐架(2)，所述支撐架(2)的上方設置有圓板(3)，所述圓板(3)上設置有多組用于對污水處理的處理組件，所述支撐架(2)的下方設置有用于對圓板(3)轉動的轉動組件；所述處理組件包括固定在圓板(3)外側的多組底座(401)，多組底座(401)在圓板(3)的四周呈環形陣列設置，所述底座(401)的上端固定有處理桶(402)，所述處理桶(402)的內部設有用于對污水及聚丙烯酰胺稀釋攪拌的稀釋攪拌組件，所述處理桶(402)上設置有污水處理后出料的出料組件，所述處理池(101)的上方設置有用于出料過程中分離輸送的分離輸送組件，所述處理池(101)的上端設置有用于向處理桶(402)內部輸送聚丙烯酰胺的供料組件；所述稀釋攪拌組件包括固定在處理桶(402)內部的支撐板(501)，所述支撐板(501)上轉動連接有安裝軸(502)，所述安裝軸(502)上固定有多個攪拌桿(503)，所述支撐板(501)上設置有用于對攪拌桿(503)驅動的驅動組件；所述驅動組件包括設置在支撐板(501)上方的驅動盤(601)，所述攪拌桿(503)的一端與驅動盤(601)相固定，所述驅動盤(601)的上端環形陣列固定有多個扇葉板(602)，驅動盤(601)及支撐板(501)上開設有用于污水流通的流通孔(603)；所述轉動組件包括固定在支撐架(2)下端的L型架(701)，所述L型架(701)及支撐架(2)之間轉動連接有連接軸(702)，所述連接軸(702)的一端與圓板(3)相固定，所述L型架(701)上安裝有用于對連接軸(702)驅動的驅動電機(703)。

2.根據權利要求1所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述出料組件包括安裝在處理桶(402)下方的并與處理桶(402)內部相通的出料管(801)，所述出料管(801)上相通安裝有第一操作箱(802)，所述第一操作箱(802)上通過第一連接組件連接有用于對出料管(801)封堵的第一封堵板(803)，所述第一封堵板(803)上開設有第一通孔(804)，所述處理池(101)的上方設置有用于對第一封堵板(803)推動的第一推動組件；所述第一連接組件包括固定在第一操作箱(802)兩側的第一固定塊(901)，所述第一固定塊(901)上滑動連接有第一T型桿(902)，所述第一T型桿(902)的一端固定有第一連接塊(903)，所述第一連接塊(903)與第一封堵板(803)的一側相固定，所述第一T型桿(902)的外側套設有第一彈簧(904)。

3.根據權利要求2所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述分離輸送組件包括固定在處理池(101)上方的矩形架(1001)，所述矩形架(1001)的上端固定有向處理池(101)外側傾斜設置的輸送框(1002)，所述輸送框(1002)上開設有多個濾孔(1003)，各個所述濾孔(1003)位于處理池(101)的上方，所述支撐架(2)上設置有用于對輸送框(1002)一側敲擊的敲擊組件。

4.根據權利要求3所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述第一推動組件包括固定在處理池(101)上方的底板(1101)，所述底板(1101)上固定有推桿(1102)，所述推桿(1102)位于輸送框(1002)的一側，所述推桿(1102)的上端開設有用于與第一封堵板(803)一側相抵的錐型面(1103)。

5.根據權利要求3所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述敲擊組件包括傳動板(1201)，所述傳動板(1201)的一側固定有用于與輸送框(1002)一側相抵推動的敲擊桿(1202)，所述連接軸(702)上設置有用于對傳動板(1201)擠壓的擠壓組件，所述支撐架(2)上設置有用于傳動板(1201)擠壓后復位的復位組件。

6.根據權利要求5所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述擠壓組件包括固定在連接軸(702)上的固定環(1401)，所述固定環(1401)上環形陣列固定有多個用于與傳動板(1201)相抵推動的凸起(1402)；所述復位組件包括固定在支撐架(2)下端的L型板(1301)，所述L型板(1301)上滑動連接有多個T型導桿(1302)，各個所述T型導桿(1302)的一端與傳動板(1201)相固定，各個所述T型導桿(1302)的外側套設有復位彈簧(1303)。

7.根據權利要求1所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述供料組件包括固定在處理池(101)上方的操作架(1501)，所述操作架(1501)上安裝有輸送管(1502)，所述輸送管(1502)的上端通過螺栓可拆卸連接有用于聚丙烯酰胺儲存的儲存罐，所述輸送管(1502)上相通安裝有第二操作箱(1503)，所述第二操作箱(1503)上設置有用于出料控制的控制組件。

8.根據權利要求7所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述控制組件包括滑動連接在第二操作箱(1503)上用于輸送管(1502)封堵的第二封堵板(1601)，所述第二封堵板(1601)上開設有第二通孔(1602)，所述第二操作箱(1503)上設置有用于第二封堵板(1601)連接的第二連接組件，所述處理桶(402)上設置有用于對第二封堵板(1601)推動的第二推動組件。

9.根據權利要求8所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述第二連接組件包括固定在第二封堵板(1601)一端的固定板(1701)，所述固定板(1701)的兩側固定有第二固定塊(1702)，兩個所述第二固定塊(1702)上滑動連接有第二T型桿(1703)，兩個所述第二T型桿(1703)的一端固定有第二連接塊(1704)，所述第二連接塊(1704)與第二操作箱(1503)的一側相固定，各個所述第二T型桿(1703)的外側套設有第二彈簧(1705)。

10.根據權利要求9所述的一種用于污水處理的聚丙烯酰胺稀釋設備，其特征在于：所述第二推動組件包括固定在處理桶(402)一側的連接架(1802)，所述第二封堵板(1601)的下端固定有傳動桿(1801)，所述連接架(1802)上固定有推板(1803)，所述推板(1803)上固定有用于與傳動桿(1801)相抵推動的斜面(1804)。

發明內容

針對現有技術中的問題，本發明提供了一種用于污水處理的聚丙烯酰胺稀釋設備。

本發明解決其技術問題所采用的技術方案是：一種用于污水處理的聚丙烯酰胺稀釋設備，包括處理池，所述處理池的上方通過固定架安裝有用于污水輸送的供水管；所述處理池的上方固定有支撐架，所述支撐架的上方設置有圓板，所述圓板上設置有多組用于對污水處理的處理組件，所述支撐架的下方設置有用于對圓板轉動的轉動組件；

所述處理組件包括固定在圓板外側的多組底座，多組底座在圓板的四周呈環形陣列設置，所述底座的上端固定有處理桶，所述處理桶的內部設有用于對污水及聚丙烯酰胺稀釋攪拌的稀釋攪拌組件，所述處理桶上設置有污水處理后出料的出料組件，所述處理池的上方設置有用于出料過程中分離輸送的分離輸送組件，所述處理池的上端設置有用于向處理桶內部輸送聚丙烯酰胺的供料組件；

所述稀釋攪拌組件包括固定在處理桶內部的支撐板，所述支撐板上轉動連接有安裝軸，所述安裝軸上固定有多個攪拌桿，所述支撐板上設置有用于對攪拌桿驅動的驅動組件；

所述驅動組件包括設置在支撐板上方的驅動盤，所述攪拌桿的一端與驅動盤相固定，所述驅動盤的上端環形陣列固定有多個扇葉板，驅動盤及支撐板上開設有用于污水流通的流通孔；

所述轉動組件包括固定在支撐架下端的L型架，所述L型架及支撐架之間轉動連接有連接軸，所述連接軸的一端與圓板相固定，所述L型架上安裝有用于對連接軸驅動的驅動電機。

所述出料組件包括安裝在處理桶下方的并與處理桶內部相通的出料管，所述出料管上相通安裝有第一操作箱，所述第一操作箱上通過第一連接組件連接有用于對出料管封堵的第一封堵板，所述第一封堵板上開設有第一通孔，所述處理池的上方設置有用于對第一封堵板推動的第一推動組件；

所述第一連接組件包括固定在第一操作箱兩側的第一固定塊，所述第一固定塊上滑動連接有第一T型桿，所述第一T型桿的一端固定有第一連接塊，所述第一連接塊與第一封堵板的一側相固定，所述第一T型桿的外側套設有第一彈簧。

所述分離輸送組件包括固定在處理池上方的矩形架，所述矩形架的上端固定有向處理池外側傾斜設置的輸送框，所述輸送框上開設有多個濾孔，各個所述濾孔位于處理池的上方，所述支撐架上設置有用于對輸送框一側敲擊的敲擊組件。

所述第一推動組件包括固定在處理池上方的底板，所述底板上固定有推桿，所述推桿位于輸送框的一側，所述推桿的上端開設有用于與第一封堵板一側相抵的錐型面。

所述敲擊組件包括傳動板，所述傳動板的一側固定有用于與輸送框一側相抵推動的敲擊桿，所述連接軸上設置有用于對傳動板擠壓的擠壓組件，所述支撐架上設置有用于傳動板擠壓后復位的復位組件。

所述擠壓組件包括固定在連接軸上的固定環，所述固定環上環形陣列固定有多個用于與傳動板相抵推動的凸起；

所述復位組件包括固定在支撐架下端的L型板，所述L型板上滑動連接有多個T型導桿，各個所述T型導桿的一端與傳動板相固定，各個所述T型導桿的外側套設有復位彈簧。

所述供料組件包括固定在處理池上方的操作架，所述操作架上安裝有輸送管，所述輸送管的上端通過螺栓可拆卸連接有用于聚丙烯酰胺儲存的儲存罐，所述輸送管上相通安裝有第二操作箱，所述第二操作箱上設置有用于出料控制的控制組件。

所述控制組件包括滑動連接在第二操作箱上用于輸送管封堵的第二封堵板，所述第二封堵板上開設有第二通孔，所述第二操作箱上設置有用于第二封堵板連接的第二連接組件，所述處理桶上設置有用于對第二封堵板推動的第二推動組件。

所述第二連接組件包括固定在第二封堵板一端的固定板，所述固定板的兩側固定有第二固定塊，兩個所述第二固定塊上滑動連接有第二T型桿，兩個所述第二T型桿的一端固定有第二連接塊，所述第二連接塊與第二操作箱的一側相固定，各個所述第二T型桿的外側套設有第二彈簧。

所述第二推動組件包括固定在處理桶一側的連接架，所述第二封堵板的下端固定有傳動桿，所述連接架上固定有推板，所述推板上固定有用于與傳動桿相抵推動的斜面。

本發明的有益效果：

本發明所述的一種用于污水處理的聚丙烯酰胺稀釋設備，對污水進行絮凝處理的過程中，通過多個處理桶的不斷旋轉轉動并依次進行聚丙烯酰胺液體的添加、污水的輸送、稀釋攪拌、相對靜置及出料分離，保證污水持續輸送提高污水處理效率的同時，可以促進絮凝物的沉降與沉降后的分離收集，提高絮凝物絮凝沉降的效果，保證污水處理的質量。

（發明人：孔令星;程全耀）
