公布日：2023.11.28
申請日：2023.09.28
分類號：C02F9/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D65/02(2006.01)I;C02F1/50(2023.01)N;C02F1/78(2023.01)N;C02F1/00(2023.01)N;C02F1/
52(2023.01)N;C02F3/12(2023.01)N
摘要
本申請?zhí)峁┝艘环N基于MABR的鐵路污水處理裝置，包括處理箱，處理箱內部通過隔板形成有第一腔室、第二腔室、第三腔室和第四腔室，第一腔室內部設置有過濾組件，且第一腔室內部設置第一清理組件；本申請通過設置的第一清理組件，能夠?qū)υO(shè)備內部的過濾組件進行清理，通過設置的第二清理組件，實現對MABR膜進行清潔，保障MABR膜的潔凈，保障后續的過濾效果；通過設置的承載架、攪拌軸、攪拌槳、第四錐齒輪、支撐片、銜接軸、加藥結構和連動結構，實現了自動化向污水當中添加污水處理劑。
權利要求書

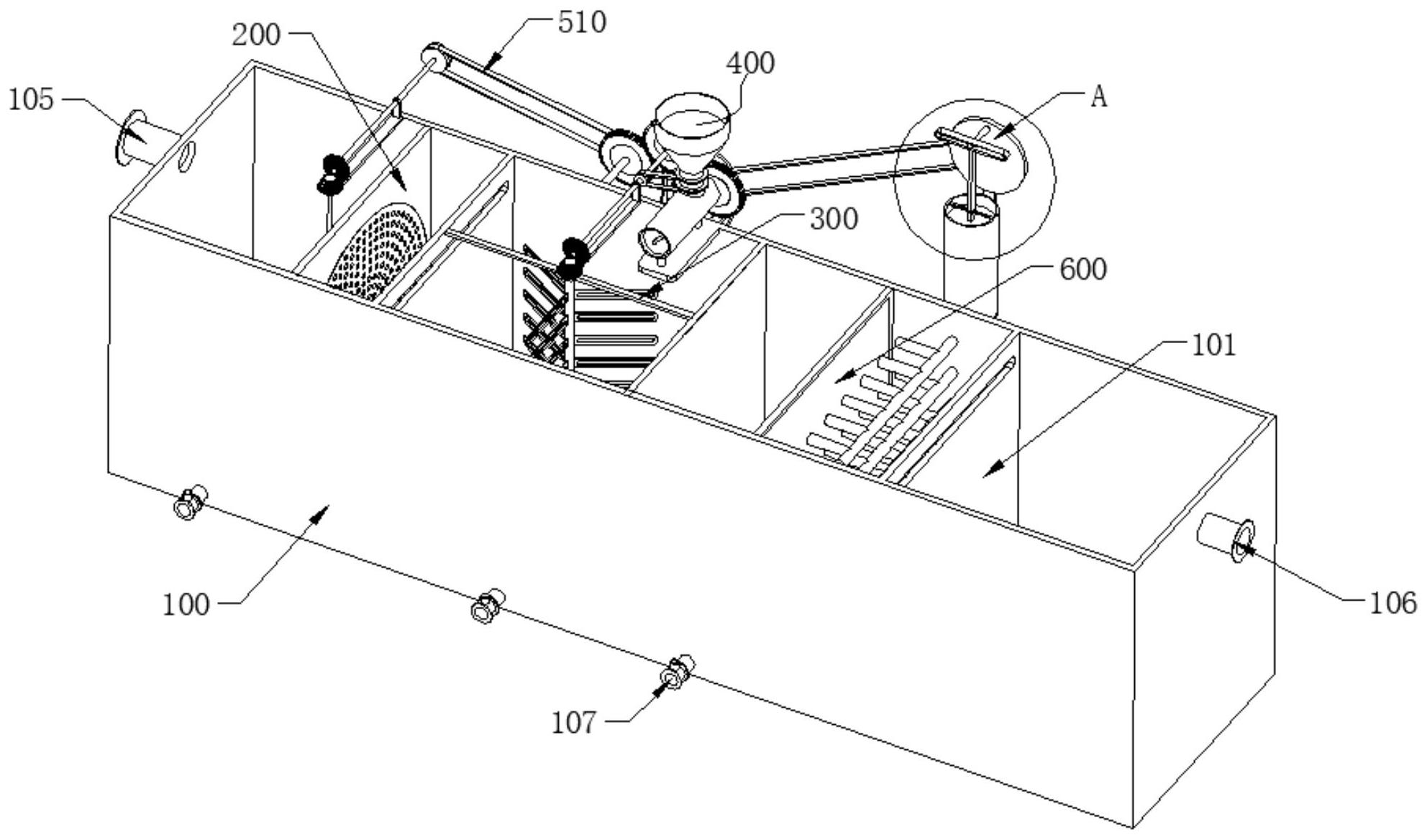

1.一種基于MABR的鐵路污水處理裝置，包括處理箱（100），其特征在于，所述處理箱（100）內部通過隔板形成有第一腔室（101）、第二腔室（102）、第三腔室（103）和第四腔室（104），所述第一腔室（101）內部設置有過濾組件，且所述第一腔室（101）內部設置有與過濾組件相配合的第一清理組件，所述第二腔室（102）頂部設置有承載架（300），所述承載架（300）底部設置有攪拌軸（301），所述攪拌軸（301）上均勻固定連接有攪拌槳（302），所述第二腔室（102）內部還設置有加藥結構（400），所述處理箱（100）的側部設有聯動結構（500），所述聯動結構（500）輸出端通過第一轉動組件和第二傳動組件分別與第一清理組件和攪拌軸（301）相連接，所述第三腔室（103）內部安裝有MABR膜（600），所述第三腔室（103）內部還設置有用于對MABR膜（600）進行清理的第二清理組件，所述第二清理組件通過第四同步帶（517）與聯動結構（500）相連接，所述第三腔室（103）內部還設置有用于增氧的曝氣結構（700），所述第四腔室（104）內部設置有用于對污水進行消毒的消毒結構（800）。
2.根據權利要求1所述的一種基于MABR的鐵路污水處理裝置，其特征在于，所述第一清理組件包括安裝在第一腔室（101）內部的過濾框（200），所述過濾框（200）內固定連接有過濾網（201），所述過濾網（201）的外側設有橫板（202），且橫板（202）與處理箱（100）固定連接，所述橫板（202）的中心處連接有轉軸（203），所述轉軸（203）的內端固定有清潔刷（204），所述第一傳動組件包括連接在轉軸（203）的外端的第一錐齒輪（205），所述橫板（202）的上端面固定有支架（206），所述支架（206）上轉動連接有轉桿（207），所述轉桿（207）的底端固定連接有與第一錐齒輪（205）嚙合連接的第二錐齒輪（208），所述轉桿（207）的頂端固定連接有第三錐齒輪（209），所述第三錐齒輪（209）與聯動結構（500）相連接。
3.根據權利要求1所述的一種基于MABR的鐵路污水處理裝置，其特征在于，所述第二傳動組件包括連接在攪拌軸（301）頂端的第四錐齒輪（303），所述承載架（300）上對稱且固定連接有兩個支撐片（304），兩個所述支撐片（304）之間轉動連接有銜接軸（305），所述銜接軸（305）的一端固定有與第四錐齒輪（303）嚙合連接的第五錐齒輪（306），所述銜接軸（305）與聯動結構（500）相連接。
4.根據權利要求1所述的一種基于MABR的鐵路污水處理裝置，其特征在于，所述第二清理組件包括設置在MABR膜（600）的右側的噴管（601），所述噴管（601）的端部貫穿處理箱（100）并固定連接有分支管（602），所述分支管（602）的頂端固定連接有連接筒（603），所述連接筒（603）的側壁上固定連接有支桿（604），所述支桿（604）的頂端轉動連接有連接軸（605），所述連接軸（605）的前端固定連接有轉盤（606），所述轉盤（606）的前側壁上固定有撥桿（607），所述撥桿（607）上滑動連接有連動架（608），所述連動架（608）的底端固定連接有活塞（609），且活塞（609）與連接筒（603）滑動連接，所述連動架（608）上滑動連接有導向桿（610），且導向桿（610）與連接筒（603）固定連接。
5.根據權利要求3所述的一種基于MABR的鐵路污水處理裝置，其特征在于，所述聯動結構（500）包括固定在銜接軸（305）后端的第一齒輪（501），所述第一齒輪（501）的下側設有安裝框（502），且安裝框（502）與處理箱（100）固定連接，所述安裝框（502）的上端面固定連接有電機（503），所述電機（503）的驅動端固定連接有主動帶輪（504），所述第一齒輪（501）的外側壁上固定連接有從動帶輪（505），所述從動帶輪（505）通過第二同步帶（506）與主動帶輪（504）傳動連接，所述第一齒輪（501）的兩側分別嚙合連接有第二齒輪（507），所述第二齒輪（507）的后端均固定連接有配合軸（508），且配合軸（508）與處理箱（100）轉動連接。
6.根據權利要求5所述的一種基于MABR的鐵路污水處理裝置，其特征在于，右側所述第二齒輪（507）的外側壁上固定連接有第三帶輪（509），所述第三帶輪（509）通過第三同步帶（510）傳動連接有第四帶輪（511），所述第四帶輪（511）的前側壁上固定連接有連動軸（512），所述連動軸（512）上轉動連接有兩個固定塊（513），兩個所述固定塊（513）的底端共同固定連接有支板（514），且支板（514）與處理箱（100）固定連接，所述連動軸（512）的前端固定連接有與第三錐齒輪（209）嚙合連接的第六錐齒輪（515），左側所述第二齒輪（507）的前側壁上固定連接有第五帶輪（516），所述第五帶輪（516）通過第四同步帶（517）傳動連接有第六帶輪（518），且第六帶輪（518）與連接軸（605）固定連接。
7.根據權利要求3所述的一種基于MABR的鐵路污水處理裝置，其特征在于，所述加藥結構（400）包括設置在第二腔室（102）頂部的承載板（401），所述承載板（401）的上端面固定連接有送料管（402），所述送料管（402）的輸入端固定連接有控制閥（403），所述控制閥（403）的上端面固定連接有加料斗（404），所述送料管（402）內轉動連接有輸送軸（405），所述輸送軸（405）上固定連接有螺旋葉片（406），所述輸送軸（405）的外端固定連接有第一帶輪（407），所述銜接軸（305）上固定連接有第二帶輪（408），所述第二帶輪（408）通過第一同步帶（409）與第一帶輪（407）傳動連接。
8.根據權利要求1所述的一種基于MABR的鐵路污水處理裝置，其特征在于，所述曝氣結構（700）包括固定在第三腔室（103）內部的曝氣管（701），所述曝氣管（701）的端部貫穿處理箱（100）并固定連接有曝氣機（702），且曝氣機（702）與處理箱（100）固定連接，所述消毒結構（800）包括設置在第四腔室（104）內部的連接管（801），所述連接管（801）的內端固定連接有輸送環（802），所述輸送環（802）的外表面均勻固定連接有組噴頭（803），所述連接管（801）的外端貫穿處理箱（100）并固定連接有臭氧發生器（804），且臭氧發生器（804）與處理箱（100）固定連接。
9.根據權利要求1所述的一種基于MABR的鐵路污水處理裝置，其特征在于，所述處理箱（100）的左端側壁上固定連接有進水管（105），所述處理箱（100）的右側壁上固定連接有排水管（106），所述處理箱（100）底部設置有分別與第一腔室（101）、第二腔室（102）、第三腔室（103）以及第四腔室（104）相連通的排污管（107），所述排污管（107）上均安裝有電磁閥。
10.一種基于MABR的鐵路污水處理的方法，其特征在于，具體包括如下步驟：S1：首先將污水通過進水管（105）通入處理箱（100）中第一腔室（101）中，污水進入處理箱（100）當中經過過濾網（201）過濾后流入第二腔室（102）內部，向加料斗（404）當中加入污水處理劑，打開控制閥（403），啟動電機（503）進行工作，電機（503）驅動主動帶輪（504）進行轉動，主動帶輪（504）通過第二同步帶（506）帶動第一齒輪（501）進行轉動，第一齒輪（501）的轉動帶動銜接軸（305）進行轉動，銜接軸（305）的轉動帶動第二帶輪（408）進行轉動，第二帶輪（408）通過第一同步帶（409）帶動第一帶輪（407）進行轉動，從而使輸送軸（405）和螺旋葉片（406）進行轉動，從而將污水處理劑輸送至污水當中，輸送定量的處理劑后將控制閥（403）關閉，同時銜接軸（305）的轉動帶動第五錐齒輪（306）進行轉動，第五錐齒輪（306）帶動第四錐齒輪（303）、攪拌軸（301）和攪拌槳（302）進行轉動，將污水與處理劑進行混合沉降；S2：與處理劑混合后的污水通過隔板上的條形孔進入到第三腔室（103）內部，通過第三腔室（103）內部的MABR膜（600）對污水進行過濾凈化，同時啟動曝氣機（702）向曝氣管（701）輸送氣體對污水進行處理，隨后污水進入到第四腔室（104）內部，啟動臭氧發生器（804），臭氧通過連接管（801）、輸送環（802）和噴頭（803）流出對污水進行消毒處理，消毒處理后的污水通過排水管（106）排出；S3：當啟動電機（503）時通過設置的第二同步帶（506）帶動第一齒輪（501）的轉動，繼而帶動與其嚙合相連的第二齒輪（507）進行同時轉動，其中一個第二齒輪（507）的轉動帶動第三帶輪（509）進行轉動，經過第三同步帶（510）帶動第四帶輪（511）進行轉動，從而使連動軸（512）和第六錐齒輪（515）進行轉動，第六錐齒輪（515）的轉動使第三錐齒輪（209）進行轉動，從而使轉桿（207）、第二錐齒輪（208）、第一錐齒輪（205）和轉軸（203）進行轉動，轉軸（203）的轉動帶動清潔刷（204）進行轉動，從而對過濾網（201）進行清潔；S4：當?shù)谝积X輪（501）轉動時帶動與其嚙合相連的另一個第二齒輪（507）的轉動，進而帶動第五帶輪（516）進行轉動，第五帶輪（516）通過第四同步帶（517）帶動第六帶輪（518）和連接軸（605）進行轉動，連接軸（605）的轉動帶動轉盤（606）和撥桿（607）進行轉動，從而使連動架（608）和活塞（609）進行上下往復運動，從而使噴管（601）對MABR膜（600）進行往復噴水清潔，進而能夠保障MABR膜（600）的潔凈，保障污水處理的效果。
發明內容
本發明的目的在于：針對目前存在的污水處理裝置MABR膜過濾面積聚雜質不便進行清潔、不便對污水進行預過濾、不便對污水進行加藥處理和不便對污水進行消毒處理的問題。
為了實現上述發明目的，本發明提供了以下技術方案：基于MABR的鐵路污水處理裝置及方法，以改善上述問題。
本申請具體是這樣的：一種基于MABR的鐵路污水處理裝置，包括處理箱，所述處理箱內部通過隔板形成有第一腔室、第二腔室、第三腔室和第四腔室，所述第一腔室內部設置有過濾組件，且所述第一腔室內部設置有與過濾組件相配合的第一清理組件，所述第二腔室頂部設置有承載架，所述承載架底部設置有攪拌軸，所述攪拌軸上均勻固定連接有攪拌槳，所述第二腔室內部還設置有加藥結構，所述處理箱的側部設有聯動結構，所述聯動結構輸出端通過第一轉動組件和第二傳動組件分別與第一清理組件和攪拌軸相連接，所述第三腔室內部安裝有MABR膜，所述第三腔室內部還設置有用于對MABR膜進行清理的第二清理組件，所述第二清理組件通過第四同步帶與聯動結構相連接，所述第三腔室內部還設置有用于增氧的曝氣結構，所述第四腔室內部設置有用于對污水進行消毒的消毒結構。
作為本申請優選的技術方案，所述第一清理組件包括安裝在第一腔室內部的過濾框，所述過濾框內固定連接有過濾網，所述過濾網的外側設有橫板，且橫板與處理箱固定連接，所述橫板的中心處連接有轉軸，所述轉軸的內端固定有清潔刷，所述第一傳動組件包括連接在轉軸的外端的第一錐齒輪，所述橫板的上端面固定有支架，所述支架上轉動連接有轉桿，所述轉桿的底端固定連接有與第一錐齒輪嚙合連接的第二錐齒輪，所述轉桿的頂端固定連接有第三錐齒輪，所述第三錐齒輪與聯動結構相連接。
作為本申請優選的技術方案，所述第二傳動組件包括連接在攪拌軸頂端的第四錐齒輪，所述承載架上對稱且固定連接有兩個支撐片，兩個所述支撐片之間轉動連接有銜接軸，所述銜接軸的一端固定有與第四錐齒輪嚙合連接的第五錐齒輪，所述銜接軸與聯動結構相連接。
作為本申請優選的技術方案，所述第二清理組件包括設置在MABR膜的右側的噴管，所述噴管的端部貫穿處理箱并固定連接有分支管，所述分支管的頂端固定連接有連接筒，所述連接筒的側壁上固定連接有支桿，所述支桿的頂端轉動連接有連接軸，所述連接軸的前端固定連接有轉盤，所述轉盤的前側壁上固定有撥桿，所述撥桿上滑動連接有連動架，所述連動架的底端固定連接有活塞，且活塞與連接筒滑動連接，所述連動架上滑動連接有導向桿，且導向桿與連接筒固定連接。
作為本申請優選的技術方案，所述聯動結構包括固定在銜接軸后端的第一齒輪，所述第一齒輪的下側設有安裝框，且安裝框與處理箱固定連接，所述安裝框的上端面固定連接有電機，所述電機的驅動端固定連接有主動帶輪，所述第一齒輪的外側壁上固定連接有從動帶輪，所述從動帶輪通過第二同步帶與主動帶輪傳動連接，所述第一齒輪的兩側分別嚙合連接有第二齒輪，所述第二齒輪的后端均固定連接有配合軸，且配合軸與處理箱轉動連接。
作為本申請優選的技術方案，右側所述第二齒輪的外側壁上固定連接有第三帶輪，所述第三帶輪通過第三同步帶傳動連接有第四帶輪，所述第四帶輪的前側壁上固定連接有連動軸，所述連動軸上轉動連接有兩個固定塊，兩個所述固定塊的底端共同固定連接有支板，且支板與處理箱固定連接，所述連動軸的前端固定連接有與第三錐齒輪嚙合連接的第六錐齒輪，左側所述第二齒輪的前側壁上固定連接有第五帶輪，所述第五帶輪通過第四同步帶傳動連接有第六帶輪，且第六帶輪與連接軸固定連接。
作為本申請優選的技術方案，所述加藥結構包括設置在第二腔室頂部的承載板，所述承載板的上端面固定連接有送料管，所述送料管的輸入端固定連接有控制閥，所述控制閥的上端面固定連接有加料斗，所述送料管內轉動連接有輸送軸，所述輸送軸上固定連接有螺旋葉片，所述輸送軸的外端固定連接有第一帶輪，所述銜接軸上固定連接有第二帶輪，所述第二帶輪通過第一同步帶與第一帶輪傳動連接。
作為本申請優選的技術方案，所述曝氣結構包括固定在第三腔室內部的曝氣管，所述曝氣管的端部貫穿處理箱并固定連接有曝氣機，且曝氣機與處理箱固定連接，所述消毒結構包括設置在第四腔室內部的連接管，所述連接管的內端固定連接有輸送環，所述輸送環的外表面均勻固定連接有組噴頭，所述連接管的外端貫穿處理箱并固定連接有臭氧發生器，且臭氧發生器與處理箱固定連接。
作為本申請優選的技術方案，所述處理箱的左端側壁上固定連接有進水管，所述處理箱的右側壁上固定連接有排水管，所述處理箱底部設置有分別與第一腔室、第二腔室、第三腔室以及第四腔室相連通的排污管，所述排污管上均安裝有電磁閥。
一種基于MABR的鐵路污水處理的方法，具體包括如下步驟：S1：首先將污水通過進水管通入處理箱中第一腔室中，污水進入處理箱當中經過過濾網過濾后流入第二腔室內部，向加料斗當中加入污水處理劑，打開控制閥，啟動電機進行工作，電機驅動主動帶輪進行轉動，主動帶輪通過第二同步帶帶動第一齒輪進行轉動，第一齒輪的轉動帶動銜接軸進行轉動，銜接軸的轉動帶動第二帶輪進行轉動，第二帶輪通過第一同步帶帶動第一帶輪進行轉動，從而使輸送軸和螺旋葉片進行轉動，從而將污水處理劑輸送至污水當中，輸送定量的處理劑后將控制閥關閉，同時銜接軸的轉動帶動第五錐齒輪進行轉動，第五錐齒輪帶動第四錐齒輪、攪拌軸和攪拌槳進行轉動，將污水與處理劑進行混合沉降；S2：與處理劑混合后的污水通過隔板上的條形孔進入到第三腔室內部，通過第三腔室內部的MABR膜對污水進行過濾凈化，同時啟動曝氣機向曝氣管輸送氣體對污水進行處理，隨后污水進入到第四腔室內部，啟動臭氧發生器，臭氧通過連接管、輸送環和噴頭流出對污水進行消毒處理，消毒處理后的污水通過排水管排出；S3：當啟動電機時通過設置的第二同步帶帶動第一齒輪的轉動，繼而帶動與其嚙合相連的第二齒輪進行同時轉動，其中一個第二齒輪的轉動帶動第三帶輪進行轉動，經過第三同步帶帶動第四帶輪進行轉動，從而使連動軸和第六錐齒輪進行轉動，第六錐齒輪的轉動使第三錐齒輪進行轉動，從而使轉桿、第二錐齒輪、第一錐齒輪和轉軸進行轉動，轉軸的轉動帶動清潔刷進行轉動，從而對過濾網進行清潔；S4：當?shù)谝积X輪轉動時帶動與其嚙合相連的另一個第二齒輪的轉動，進而帶動第五帶輪進行轉動，第五帶輪通過第四同步帶帶動第六帶輪和連接軸進行轉動，連接軸的轉動帶動轉盤和撥桿進行轉動，從而使連動架和活塞進行上下往復運動，從而使噴管對MABR膜進行往復噴水清潔，進而能夠保障MABR膜的潔凈，保障污水處理的效果。
與現有技術相比，本發明的有益效果：在本申請的方案中：1.通過設置的噴管、分支管、連接筒、支桿、連接軸、轉盤、撥桿、連動架、活塞、導向桿、過濾框和過濾網，實現了自動化對MABR膜進行清潔，保障MABR膜的潔凈，保障后續的過濾效果，提高膜的使用壽命，方便對污水進行預過濾，提高污水的處理效果，解決了現有技術中不便對MABR膜進行清潔和不便對污水進行預處理的問題；2.通過設置的承載架、攪拌軸、攪拌槳、第四錐齒輪、支撐片、銜接軸、加藥結構和連動結構，實現了自動化向污水當中添加污水處理劑，提高污水處理的效果，解決了現有技術中不便對污水進行加藥處理的問題；3.通過設置的橫板、轉軸、清潔刷和聯動結構，實現了單個動力器件驅動清潔刷對過濾網進行清潔，保障過濾網的潔凈，方便對污水進行預過濾處理，解決了現有技術中不便對污水進行預過濾處理的問題；4.通過設置的消毒結構，實現了對凈化后的污水進行消毒處理，保障污水的潔凈，解決了現有技術中污水處理裝置不便對污水進行消毒處理的問題。
（發明人：姚軍）
