公布日：2023.03.07
申請(qǐng)日：2021.10.25
分類號(hào)：B01D41/02(2006.01)I
摘要
本發(fā)明屬于硅藻土再回收利用技術(shù)領(lǐng)域，具體提供了一種過濾壓裂返排液后的廢硅藻土再回收利用方法，包括如下步驟：將廢硅藻土與清水混合均勻，在混合均勻的混合物中加入清洗修復(fù)劑，將加入清洗修復(fù)劑的混合物進(jìn)行攪拌直至完全反應(yīng)，將完全反應(yīng)后的混合物進(jìn)行固液分離，分離后的固體直接用于過濾，或者干燥、篩分后再次回用，分離后的液體用于壓裂液的復(fù)配；解決了現(xiàn)有過濾壓裂返排液后產(chǎn)生的廢硅藻土目前無處理方案，只能歸類于含油污泥進(jìn)行委外處理，成本高且不能重復(fù)利用，造成浪費(fèi)的問題，具有處理工藝簡(jiǎn)單、處理效果好，成本低且能重復(fù)利用，有較強(qiáng)的經(jīng)濟(jì)實(shí)用性。
權(quán)利要求書
1.一種過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：包括如下步驟：1)將廢硅藻土與清水混合均勻；2)在混合均勻的混合物中加入清洗修復(fù)劑；3)將加入清洗修復(fù)劑的混合物進(jìn)行攪拌直至完全反應(yīng)；4)將完全反應(yīng)后的混合物進(jìn)行固液分離，分離后的固體用于過濾或者干燥篩分后回用，分離后的液體用于壓裂液的復(fù)配。
2.如權(quán)利要求1所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟1)廢硅藻土與清水的質(zhì)量比為1:3～1:20。
3.如權(quán)利要求1所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟1)的混合物與清洗修復(fù)劑的質(zhì)量比為1:0.005～1:0.03。
4.如權(quán)利要求3所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述清洗修復(fù)劑的有效成分為次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸，次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸的質(zhì)量比為1～3：0.6～1：0.6～1：1～2。
5.如權(quán)利要求1所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟3)的攪拌轉(zhuǎn)速為0.1～120轉(zhuǎn)/分。
6.如權(quán)利要求1所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述加入清洗修復(fù)劑的混合物加熱后進(jìn)行攪拌。
7.如權(quán)利要求6所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述加熱后的溫度為70～90℃。
8.如權(quán)利要求7所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述加熱后的恒溫?cái)嚢钑r(shí)間為0.5～2.0小時(shí)。
9.如權(quán)利要求1所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟3)攪拌后的表面浮油通過溢流收集并集中處理。
10.如權(quán)利要求9所述的過濾壓裂返排液后的廢硅藻土再回收利用方法，其特征在于：所述步驟3)攪拌時(shí)采用帶有溢流的攪拌罐體進(jìn)行。
發(fā)明內(nèi)容
本發(fā)明提供的一種過濾壓裂返排液后的廢硅藻土再回收利用方法，目的是克服現(xiàn)有技術(shù)中過濾壓裂返排液后產(chǎn)生的廢硅藻土目前無處理方案，只能歸類于含油污泥進(jìn)行委外處理，成本高且不能重復(fù)利用，造成浪費(fèi)的問題。

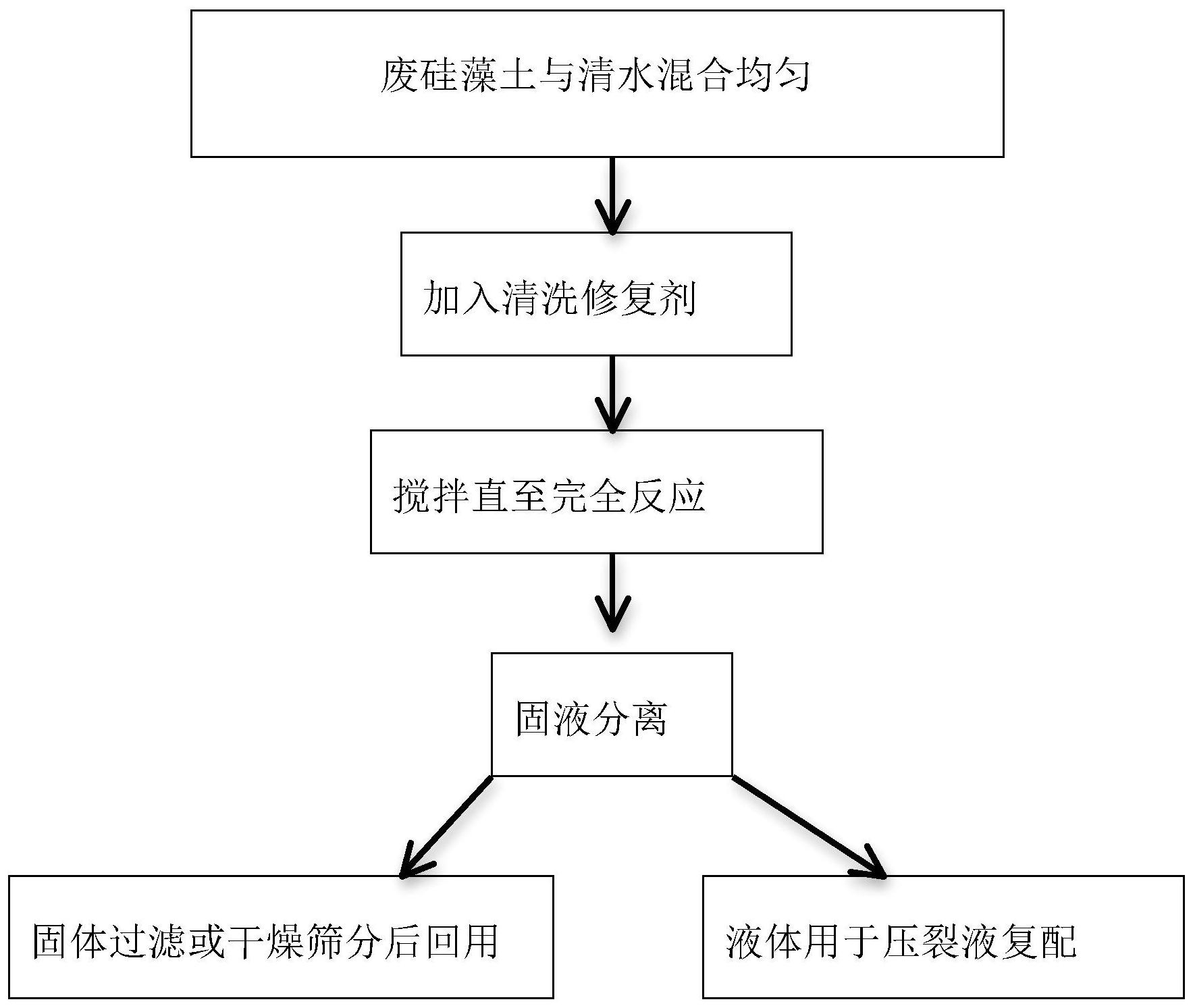

為此，本發(fā)明提供了一種過濾壓裂返排液后的廢硅藻土再回收利用方法，包括如下步驟：
1)將廢硅藻土與清水混合均勻；
2)在混合均勻的混合物中加入清洗修復(fù)劑；
3)將加入清洗修復(fù)劑的混合物進(jìn)行攪拌直至完全反應(yīng)；
4)將完全反應(yīng)后的混合物進(jìn)行固液分離，分離后的固體用于過濾或者干燥篩分后回用，分離后的液體用于壓裂液的復(fù)配。
優(yōu)選的，所述步驟1)廢硅藻土與清水的質(zhì)量比為1:3～1:20。
優(yōu)選的，所述步驟1)的混合物與清洗修復(fù)劑的質(zhì)量比為1:0.005～1:0.03。
優(yōu)選的，所述清洗修復(fù)劑的有效成分為次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸，次氯酸鈉、乙二胺四乙酸、焦磷酸鈉和鹽酸的質(zhì)量比為1～3：0.6～1：0.6～1：1～2。
優(yōu)選的，所述步驟3)的攪拌轉(zhuǎn)速為0.1～120轉(zhuǎn)/分。
優(yōu)選的，所述加入清洗修復(fù)劑的混合物加熱后進(jìn)行攪拌。
優(yōu)選的，所述加熱后的溫度為70～90℃。
優(yōu)選的，所述加熱后的恒溫?cái)嚢钑r(shí)間為0.5～2.0小時(shí)。
優(yōu)選的，所述步驟3)攪拌后的表面浮油通過溢流收集并集中處理。
優(yōu)選的，所述步驟3)攪拌時(shí)采用帶有溢流的攪拌罐體進(jìn)行。
本發(fā)明的有益效果：
1、本發(fā)明提供的這種過濾壓裂返排液后的廢硅藻土回收再利用方法，采用“將廢硅藻土與清水混合均勻，在混合均勻的混合物中加入清洗修復(fù)劑，將加入清洗修復(fù)劑的混合物進(jìn)行攪拌直至完全反應(yīng)，將完全反應(yīng)后的混合物進(jìn)行固液分離。進(jìn)一步地進(jìn)行烘干焙燒，以及研磨篩分”為主要工藝流程的廢硅藻土再生處理方法，主要針對(duì)過濾壓裂返排液后產(chǎn)生的廢硅藻土處理，亦可作為過濾壓裂返排液的配套工藝使用。分離后的固體硅藻土用于過濾或者干燥篩分后回用，分離后的液體用于壓裂液的復(fù)配；該工藝具有處理工藝簡(jiǎn)單、處理效果好，成本低且能重復(fù)利用，有較強(qiáng)的經(jīng)濟(jì)實(shí)用性。
2、本發(fā)明提供的這種過濾壓裂返排液后的廢硅藻土回收再利用方法，作為過濾壓裂返排液后的廢硅藻土處理，處理后的硅藻土可持續(xù)用于壓裂返排液的過濾處理，實(shí)現(xiàn)資源化利用；也可作為過濾壓裂返排液的配套工藝使用，用于在線處理廢硅藻土，并將處理后的硅藻土以及濾液循環(huán)利用。處理過程中產(chǎn)生的廢棄物較少，遠(yuǎn)小于將廢硅藻土作為固廢委外處理的量，不存在硅藻土的二次污染，可操作性強(qiáng)。
（發(fā)明人：張冕;楊博麗;徐迎新;李還向;姚蘭;高燕;胡光明;楊洋;王克強(qiáng);姬隨波;安子軒;段騰龍;高宇;王亞軍）
