公布日：2023.03.07
申請日：2022.11.16
分類號：C02F11/125(2019.01)I;C02F11/127(2019.01)I;C02F11/14(2019.01)I
摘要
本發明公開了一種多澄清池短流程污泥脫水系統及方法，包括澄清系統、制藥箱、混合箱及螺旋壓榨脫水機；澄清系統的出口與混合箱的入口相連通，制藥箱的出口與混合箱的加藥口相連通，混合箱的出口與螺旋壓榨脫水機的入口相連通，該系統及方法能夠縮短澄清池排泥的脫水流程，具有成本低及運行可靠性高的特點。
權利要求書
1.一種多澄清池短流程污泥脫水系統，其特征在于，包括澄清系統、制藥箱(5)、混合箱(6)及螺旋壓榨脫水機(7)；澄清系統的出口與混合箱(6)的入口相連通，制藥箱(5)的出口與混合箱(6)的加藥口相連通，混合箱(6)的出口與螺旋壓榨脫水機(7)的入口相連通。

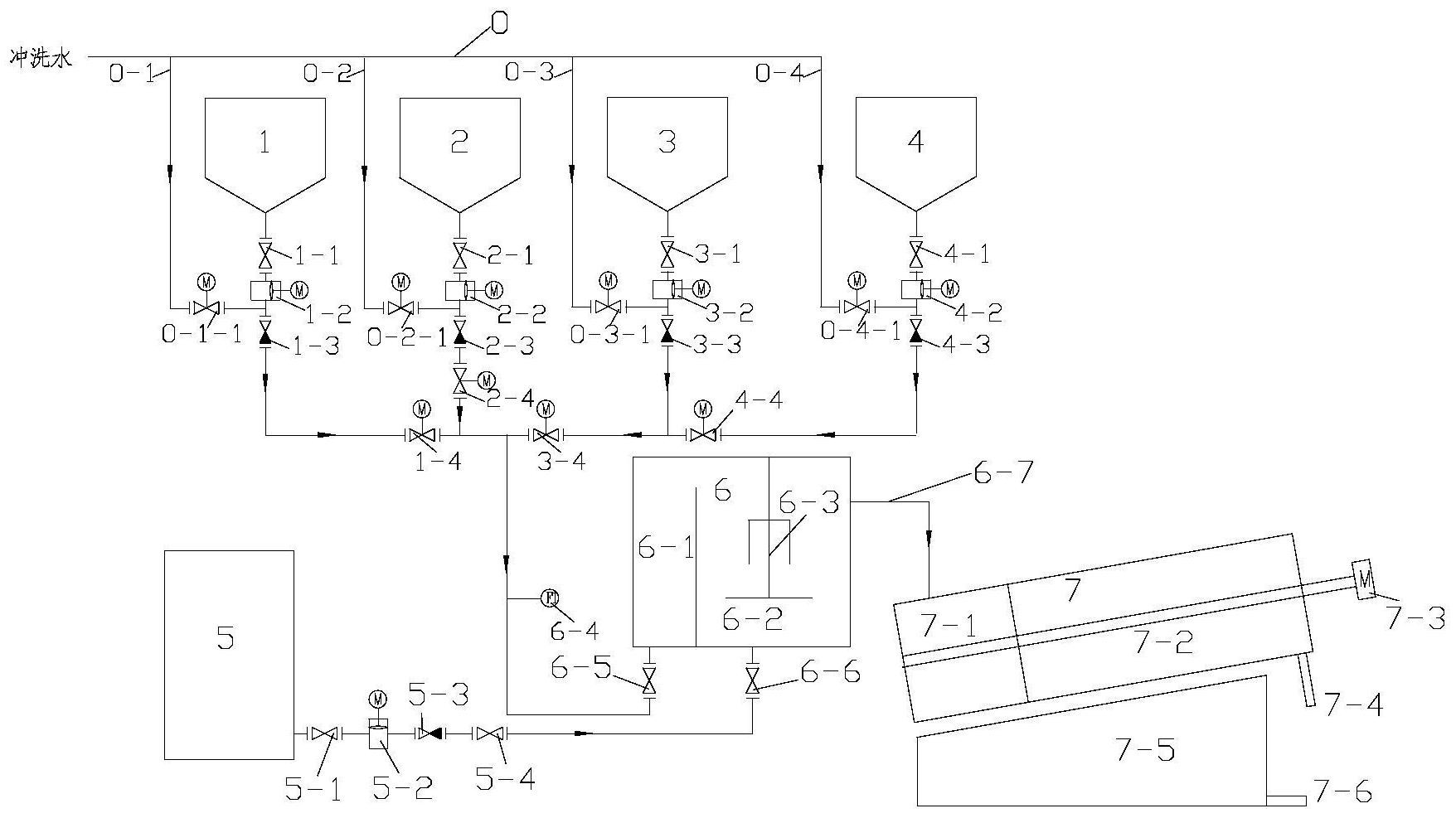

2.根據權利要求1所述的多澄清池短流程污泥脫水系統，其特征在于，所述澄清系統包括#1澄清池(1)、#2澄清池(2)、#3澄清池(3)及#4澄清池(4)，其中，#1澄清池(1)的出口依次經#1澄清池排泥門(1-1)、#1澄清池排泥泵(1-2)、#1澄清池排泥泵止回閥(1-3)及#1澄清池排泥電動門(1-4)與混合箱(6)的入口相連通，#2澄清池(2)的出口依次經#2澄清池排泥門(2-1)、#2澄清池排泥泵(2-2)及#2澄清池排泥泵止回閥(2-3)與混合箱(6)的入口相連通，#3澄清池(3)的出口經#3澄清池排泥門(3-1)、#3澄清池排泥泵(3-2)及#3澄清池排泥泵止回閥(3-3)與#3澄清池排泥電動門(3-4)的入口相連通，#4澄清池(4)的出口依次經#4澄清池排泥門(4-1)、#4澄清池排泥泵(4-2)、#4澄清池排泥泵止回閥(4-3)及#4澄清池排泥電動門(4-4)與#3澄清池排泥電動門(3-4)的入口相連通，#3澄清池排泥電動門(3-4)的出口與混合箱(6)的入口相連通。
3.根據權利要求2所述的多澄清池短流程污泥脫水系統，其特征在于，混合箱(6)的入口設置有進泥流量計(6-4)及進泥門(6-5)。
4.根據權利要求1所述的多澄清池短流程污泥脫水系統，其特征在于，制藥箱(5)的出口經藥箱隔離門(5-1)、加藥泵(5-2)、加藥泵止回閥(5-3)及加藥出口門(5-4)與混合箱(6)的加藥口相連通。
5.根據權利要求1所述的多澄清池短流程污泥脫水系統，其特征在于，混合箱(6)內分為緩沖區(6-1)及攪拌混合區(6-2)，其中，緩沖區(6-1)與攪拌混合區(6-2)的頂部相連通，混合箱(6)的入口設置于緩沖區(6-1)的底部，加藥口設置于攪拌混合區(6-2)的底部，所述加藥口處設置有進藥門(6-6)，混合箱(6)的出口設置于攪拌混合區(6-2)頂部的側面上。
6.根據權利要求5所述的多澄清池短流程污泥脫水系統，其特征在于，攪拌混合區(6-2)內設置有攪拌器(6-3)。
7.根據權利要求1所述的多澄清池短流程污泥脫水系統，其特征在于，螺旋壓榨脫水機(7)內部分為污泥濃縮區(7-1)及污泥脫水區(7-2)，其中，混合箱(6)的出口經污泥連接管(6-7)與污泥濃縮區(7-1)上的入口相連通，污泥脫水區(7-2)的底部設置有排泥口(7-4)，螺旋軸(7-3)插入于污泥濃縮區(7-1)及污泥脫水區(7-2)內，污泥濃縮區(7-1)及污泥脫水區(7-2)的底部均設置有若干濾液出口，濾液水箱(7-5)的頂部開口正對所述濾液出口，濾液水箱(7-5)底部的側面上設置有濾液水排口(7-6)。
8.根據權利要求1所述的多澄清池短流程污泥脫水系統，其特征在于，還包括沖洗水母管(0)，沖洗水母管(0)的出口分為四路，其中第一路經#1澄清池沖洗水支管(0-1)及#1澄清池沖洗水電動門(0-1-1)后與#1澄清池排泥泵(1-2)和#1澄清池排泥泵止回閥(1-3)之間的管道相連通；第二路經#2澄清池沖洗水支管(0-2)及#2澄清池沖洗水電動門(0-2-1)后與#2澄清池排泥泵(2-2)和#2澄清池排泥泵止回閥(2-3)之間的管道相連通；第三路經#3澄清池沖洗水電動門(0-3-1)及#3澄清池沖洗水支管(0-3)后與#3澄清池排泥泵(3-2)和#1澄清池排泥泵止回閥(1-3)之間的管道相連通；第四路經#4澄清池沖洗水支管(0-4)及#4澄清池沖洗水電動門(0-4-1)后與#4澄清池排泥泵(4-2)和#4澄清池排泥泵止回閥(4-3)之間的管道相連通。
9.一種多澄清池短流程污泥脫水方法，其特征在于，基于權利要求1所述的多澄清池短流程污泥脫水系統，包括以下步驟：澄清系統輸出的污水進入到混合箱(6)中，制藥箱(5)輸出的助凝劑進入到混合箱(6)中，在混合箱(6)中，污水中的污泥在助凝劑的作用下凝結，然后進入到螺旋壓榨脫水機中脫水。
發明內容
本發明的目的在于克服上述現有技術的缺點，提供了一種多澄清池短流程污泥脫水系統及方法，該系統及方法能夠縮短澄清池排泥的脫水流程，具有成本低及運行可靠性高的特點。
為達到上述目的，本發明所述的多澄清池短流程污泥脫水系統包括澄清系統、制藥箱、混合箱及螺旋壓榨脫水機；澄清系統的出口與混合箱的入口相連通，制藥箱的出口與混合箱的加藥口相連通，混合箱的出口與螺旋壓榨脫水機的入口相連通。
所述澄清系統包括#1澄清池、#2澄清池、#3澄清池及#4澄清池，其中，#1澄清池的出口依次經#1澄清池排泥門、#1澄清池排泥泵、#1澄清池排泥泵止回閥及#1澄清池排泥電動門與混合箱的入口相連通，#2澄清池的出口依次經#2澄清池排泥門、#2澄清池排泥泵及#2澄清池排泥泵止回閥與混合箱的入口相連通，#3澄清池的出口經#3澄清池排泥門、#3澄清池排泥泵及#3澄清池排泥泵止回閥與#3澄清池排泥電動門的入口相連通，#4澄清池的出口依次經#4澄清池排泥門、#4澄清池排泥泵、#4澄清池排泥泵止回閥及#4澄清池排泥電動門與#3澄清池排泥電動門的入口相連通，#3澄清池排泥電動門的出口與混合箱的入口相連通。
混合箱的入口設置有進泥流量計及進泥門。
制藥箱的出口經藥箱隔離門、加藥泵、加藥泵止回閥及加藥出口門與混合箱的加藥口相連通。
混合箱內分為緩沖區及攪拌混合區，其中，緩沖區與攪拌混合區的頂部相連通，混合箱的入口設置于緩沖區的底部，加藥口設置于攪拌混合區的底部，所述加藥口處設置有進藥門，混合箱的出口設置于攪拌混合區頂部的側面上。
攪拌混合區內設置有攪拌器。
螺旋壓榨脫水機內部分為污泥濃縮區及污泥脫水區，其中，混合箱的出口經污泥連接管與污泥濃縮區上的入口相連通，污泥脫水區的底部設置有排泥口，螺旋軸插入于污泥濃縮區及污泥脫水區內，污泥濃縮區及污泥脫水區的底部均設置有若干濾液出口，濾液水箱的頂部開口正對所述濾液出口，濾液水箱底部的側面上設置有濾液水排口。
還包括沖洗水母管，沖洗水母管的出口分為四路，其中第一路經#1澄清池沖洗水支管及#1澄清池沖洗水電動門后與#1澄清池排泥泵和#1澄清池排泥泵止回閥之間的管道相連通；第二路經#2澄清池沖洗水支管及#2澄清池沖洗水電動門后與#2澄清池排泥泵和#2澄清池排泥泵止回閥之間的管道相連通；第三路經#3澄清池沖洗水電動門及#3澄清池沖洗水支管后與#3澄清池排泥泵和#1澄清池排泥泵止回閥之間的管道相連通；第四路經#4澄清池沖洗水支管及#4澄清池沖洗水電動門后與#4澄清池排泥泵和#4澄清池排泥泵止回閥之間的管道相連通。
本發明所述的多澄清池短流程污泥脫水方法包括以下步驟：
澄清系統輸出的污水進入到混合箱中，制藥箱輸出的助凝劑進入到混合箱中，在混合箱中，污水中的污泥在助凝劑的作用下凝結，然后進入到螺旋壓榨脫水機中脫水。
本發明具有以下有益效果：
本發明所述的多澄清池短流程污泥脫水系統及方法在具體操作時，將澄清池-排泥泵-污泥池-污泥輸送泵-污泥濃縮池-提升泵-緩沖罐-離心脫水機縮短為澄清池-排泥泵-污泥螺旋壓榨脫水機，實現澄清池排泥脫水短流程高效處理，降低脫水的成本，提高運行的可靠性。
進一步，本發明將原有澄清池突擊短時排泥模式優化為長時間連續排泥，避免突擊排泥影響出水水質。
（發明人：邱春花;許赫男;胡大龍;宋銀飛;李國盛;王家洪;白曉龍;余耀宏;韓銳;羅飛翔;張江濤）
