公布日：2023.11.24
申請日：2023.10.11
分類號：C02F1/28(2023.01)I;C02F1/00(2023.01)I;B01D33/04(2006.01)I;B01D33/80(2006.01)I
摘要
本發明涉及一種污水中雜質分離處理設備，通過自轉移式濾網的設置，改變傳統硬質濾網或者布袋網的方式，而是設置成片狀的網結構，在需要更換時，僅需要將帶有雜質的部分卷繞，而后暴露新的繞式濾片即可，進而實現了改變傳統濾網定時更換的方式，并且更換時，無需停止污水處理進程，既降低了更換繁瑣度，同時有效降低對污水處理效率的影響，另外，沿著更換方向，雙層繞式濾片先聚合，再分離，可緩解通透性變差的問題，并且在分離時，可釋放多個吸附夾條，可對污水中部分小顆粒雜質起到一定的吸附作用，相較于現有技術，可進一步提高過濾效果，同時提高繞式濾片利用率。
權利要求書

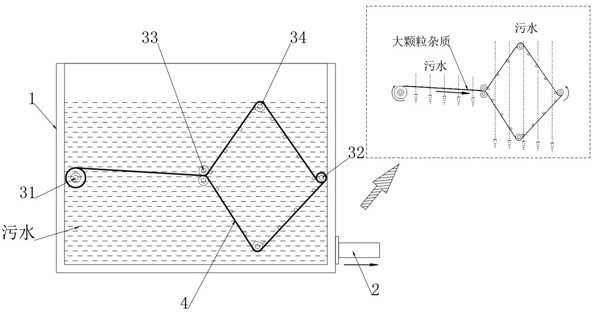

1.一種污水中雜質分離處理設備，其特征在于：包括處理池（1），所述處理池（1）右下端固定連接有排水口（2），所述處理池（1）內部設有自轉移式濾網，所述自轉移式濾網包括分別通過電動轉軸安裝在處理池（1）前后內壁的放片輥（31）和繞片輥（32）、位于放片輥（31）和繞片輥（32）之間的兩個限網導輥（33）和兩個變網夾輥（34）以及連接在放片輥（31）和繞片輥（32）之間的繞式濾片（4），所述放片輥（31）和繞片輥（32）分別靠近處理池（1）的左右內壁，所述繞式濾片（4）為雙層結構，且雙層的繞式濾片（4）均位于兩個限網導輥（33）之間，并位于兩個變網夾輥（34）的外側，雙層的所述繞式濾片（4）相互靠近的端面均固定連接有多個均勻分布的吸附夾條（5）；所述吸附夾條（5）包括兩個柱面瓣以及連接在兩個柱面瓣之間的多個氣柱（53），所述柱面瓣包括柱面護層（51）、固定連接在柱面護層（51）靠近另一個柱面瓣一端的邊框（52）以及固定鑲嵌在邊框（52）上的吸附層（54），所述吸附層（54）的端部延伸至柱面護層（51）內，所述柱面護層（51）為彈性密封結構，所述吸附層（54）為活動碳材料制成，所述氣柱（53）為內部填充有壓縮空氣的空心彈性結構，且氣柱（53）的兩端分別嵌入邊框（52）內。
2.根據權利要求1所述的一種污水中雜質分離處理設備，其特征在于：雙層所述繞式濾片（4）上的多個吸附夾條（5）相互錯位分布，所述繞式濾片（4）處于緊繃狀態，且繞式濾片（4）為柔性網狀結構。
3.根據權利要求1所述的一種污水中雜質分離處理設備，其特征在于：兩個所述限網導輥（33）相互靠近，兩個所述變網夾輥（34）相互遠離，且限網導輥（33）與繞片輥（32）之間的距離為處理池（1）左右跨度的1/3-1/2。
4.根據權利要求1所述的一種污水中雜質分離處理設備，其特征在于：所述限網導輥（33）和變網夾輥（34）的輥體均為平置的工形結構，所述繞式濾片（4）寬度大于工形結構中部的桿體長度，所述吸附夾條（5）的長度小于工形結構中部的桿體長度，且吸附夾條（5）徑向最大尺寸小于端部外表面與中部桿體表面之間的最小距離。
5.根據權利要求1所述的一種污水中雜質分離處理設備，其特征在于：其使用方法包括以下步驟：S1、首先向處理池（1）內注入污水，并使污水浸沒自轉移式濾網；S2、外排水口（2）處連接抽水泵，并抽動污水，賦予污水一定的速度，使污水穩定穿過自轉移式濾網，實現對大顆粒雜質的過濾，同時部分小顆粒雜質被吸附夾條（5）吸附，同步得到截留；S3、每隔一段時間，控制繞片輥（32）卷繞繞式濾片（4），使部分截留有大顆粒雜質的繞式濾片（4）被卷繞，從而束縛雜質，同時使暴露在污水中的繞式濾片（4）得到更換，使其過濾性能不斷得到更新；S4、在抽水泵作用下，經過過濾的污水沿著排水口（2）排出，并進入下一污水處理設備中，繼續進行后續處理。
6.根據權利要求5所述的一種污水中雜質分離處理設備，其特征在于：所述步驟S3中，繞片輥（32）每轉動一次時，繞式濾片（4）被卷繞的長度不大于處理池（1）左右內壁寬度的一半。
發明內容
針對上述現有技術，本發明要解決的技術問題是過濾性組件需要經常更換，耗時耗力，且影響污水處理效率。
為解決上述問題，本發明提供了一種污水中雜質分離處理設備，包括處理池，處理池右下端固定連接有排水口，處理池內部設有自轉移式濾網，自轉移式濾網包括分別通過電動轉軸安裝在處理池前后內壁的放片輥和繞片輥、位于放片輥和繞片輥之間的兩個限網導輥和兩個變網夾輥以及連接在放片輥和繞片輥之間的繞式濾片，放片輥和繞片輥分別靠近處理池的左右內壁，繞式濾片為雙層結構，且雙層的繞式濾片均位于兩個限網導輥之間，并位于兩個變網夾輥的外側，雙層的繞式濾片相互靠近的端面均固定連接有多個均勻分布的吸附夾條。
在上述污水中雜質分離處理設備中，通過自轉移式濾網的設置，改變傳統硬質濾網或者布袋網的方式，而是設置成片狀的網結構，在需要更換時，僅需要將部分卷繞，而后暴露新的繞式濾片即可，進而實現了改變傳統濾網定時更換的方式，并且更換時，無需停止污水處理進程，既降低了更換繁瑣度，同時有效降低對污水處理效率的影響。
作為本申請的進一步改進，雙層繞式濾片上的多個吸附夾條相互錯位分布，繞式濾片處于緊繃狀態，且繞式濾片為柔性網狀結構。
作為本申請的進一步改進，兩個限網導輥相互靠近，兩個變網夾輥相互遠離，且限網導輥與繞片輥之間的距離為處理池左右跨度的1/3-1/2。
作為本申請的進一步改進，限網導輥和變網夾輥的輥體均為平置的工形結構，繞式濾片寬度大于工形結構中部的桿體長度，吸附夾條的長度小于工形結構中部的桿體長度，且吸附夾條徑向最大尺寸小于端部外表面與中部桿體表面之間的最小距離。
作為本申請的進一步改進，吸附夾條包括兩個柱面瓣以及連接在兩個柱面瓣之間的多個氣柱，柱面瓣包括柱面護層、固定連接在柱面護層靠近另一個柱面瓣一端的邊框以及固定鑲嵌在邊框上的吸附層，吸附層的端部延伸至柱面護層內。
作為本申請的進一步改進，柱面護層為彈性密封結構，吸附層為活動碳材料制成，氣柱為內部填充有壓縮空氣的空心彈性結構，且氣柱的兩端分別嵌入邊框內。
一種污水中雜質分離處理設備，其使用方法包括以下步驟：
S1、首先向處理池內注入污水，并使污水浸沒自轉移式濾網；
S2、外排水口處連接抽水泵，并抽動污水，賦予污水一定的速度，使污水穩定穿過自轉移式濾網，實現對大顆粒雜質的過濾，同時部分小顆粒雜質被吸附夾條吸附，同步得到截留；
S3、每隔一段時間，控制繞片輥卷繞繞式濾片，使部分截留有大顆粒雜質的繞式濾片被卷繞，從而束縛雜質，同時使暴露在污水中的繞式濾片得到更換，使其過濾性能不斷得到更新；
S4、在抽水泵作用下，經過過濾的污水沿著排水口排出，并進入下一污水處理設備中，繼續進行后續處理。
作為本申請的進一步改進，步驟S3中，繞片輥每轉動一次時，繞式濾片被卷繞的長度不大于處理池左右內壁寬度的一半。
綜上所述，通過自轉移式濾網的設置，改變傳統硬質濾網或者布袋網的方式，而是設置成片狀的網結構，在需要更換時，僅需要將帶有雜質的部分卷繞，而后暴露新的繞式濾片即可，進而實現了改變傳統濾網定時更換的方式，并且更換時，無需停止污水處理進程，既降低了更換繁瑣度，也有效降低對污水處理效率的影響，另外，沿著更換方向，雙層繞式濾片先聚合，再分離，可緩解通透性變差的問題，并且在分離時，可釋放多個吸附夾條，可對污水中部分小顆粒雜質起到一定的吸附作用，相較于現有技術，可進一步提高過濾效果，同時提高繞式濾片利用率。
（發明人：閆超;趙芷瑜）
