公布日:2023.11.24
申請日:2023.09.27
分類號:C02F1/72(2023.01)I;C02F1/78(2023.01)I;C02F1/32(2023.01)I;C02F1/48(2023.01)I;C01C1/08(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及污水處理器技術領域,具體為一種異相芬頓污水處理器,包括污水處理罐體,污水處理罐體內套設有頂部敞開的內膽,內膽的外側壁與污水處理罐體的內側壁之間形成溢流通道,污水處理罐體上位于內膽上方的位置設置有紫外線激發器和電磁場發生器,污水處理罐體的底部密封貫穿設置有伸至內膽內的污水進管,污水處理罐體的下部設置有伸入溢流通道的臭氧制備輸送機構,污水處理罐體的底部和頂部分別連接有卸污管和出氣管,本發明占地小、運行成本低、處理規格可線性放大、操作安全性能較高、處理時間短、效率高。
權利要求書

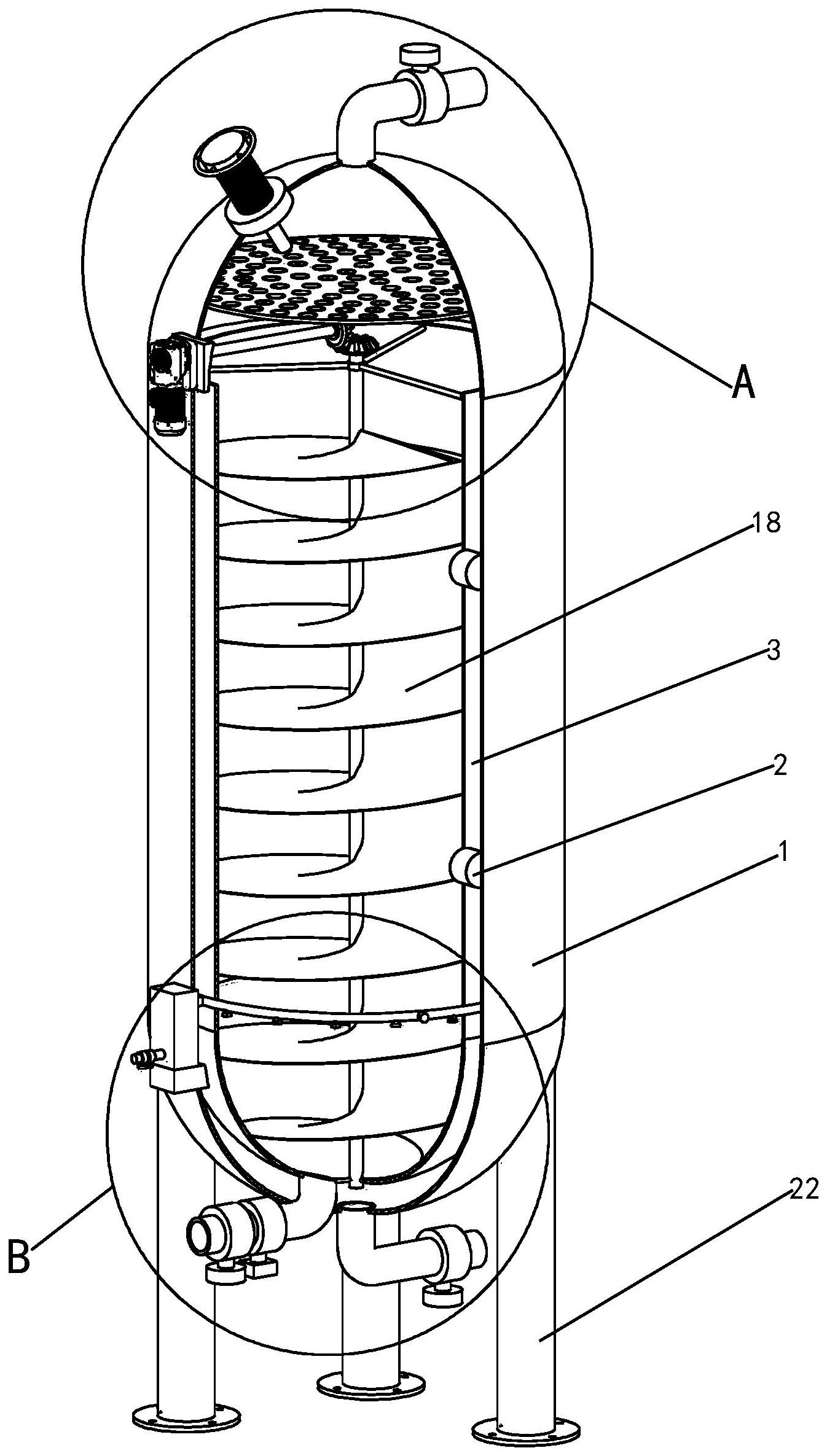

1.一種異相芬頓污水處理器,包括污水處理罐體(1),其特征在于:所述污水處理罐體(1)內套設有頂部敞開的內膽(3),所述內膽(3)的外側壁與污水處理罐體(1)的內側壁之間形成溢流通道,所述污水處理罐體(1)上位于內膽(3)上方的位置設置有紫外線激發器(5)和電磁場發生器(6),所述污水處理罐體(1)的底部密封貫穿設置有伸至內膽(3)內的污水進管(4),所述污水處理罐體(1)的下部設置有伸入溢流通道的臭氧制備輸送機構,所述污水處理罐體(1)的底部和頂部分別連接有卸污管(8)和出氣管(7)。
2.根據權利要求1所述的異相芬頓污水處理器,其特征在于:所述臭氧制備輸送機構包括固定安裝在污水處理罐體(1)外部的臭氧發生器(9),所述臭氧發生器(9)的輸入端連通有壓縮空氣進氣管(10),所述臭氧發生器(9)的輸出端通過密封貫穿污水處理罐體(1)的連通管(11)連通有設置在溢流通道內的臭氧環管(12),所述臭氧環管(12)上均布開設有多個噴氣口(13)。
3.根據權利要求2所述的異相芬頓污水處理器,其特征在于:所述內膽(3)內設置有污水提升機構,所述污水提升機構包括轉動連接在內膽(3)內的轉軸(17),所述轉軸(17)上固定安裝有與內膽(3)內側壁相接觸的提升螺帶(18),所述污水處理罐體(1)上固定安裝有驅動轉軸(17)旋轉的驅動組件。
4.根據權利要求3所述的異相芬頓污水處理器,其特征在于:所述驅動組件包括固定安裝在污水處理罐體(1)上的驅動電機(20),所述內膽(3)的內頂部固定安裝有支架(19),所述轉軸(17)與支架(19)轉動連接,所述驅動電機(20)的輸出軸固定連接有密封轉動貫穿污水處理罐體(1)的驅動軸,所述驅動軸與轉軸(17)的頂部均固定安裝有梯形齒輪(21),兩個所述梯形齒輪(21)相嚙合。
5.根據權利要求4所述的異相芬頓污水處理器,其特征在于:所述卸污管(8)內設置有自動截流機構,所述自動截流機構包括固定安裝在卸污管(8)內的疏水架(23),所述疏水架(23)上靠近污水處理罐體(1)的一側通過彈簧(24)固定連接有與卸污管(8)滑動配合的密封滑板(25),所述卸污管(8)內周向設置有多個與密封滑板(25)密封滑動配合的密封楞(26)。
6.根據權利要求5所述的異相芬頓污水處理器,其特征在于:所述出氣管(7)、卸污管(8)、污水進管(4)和壓縮空氣進氣管(10)上均設置有閥門(15),所述污水進管(4)和壓縮空氣進氣管(10)上分別靠近污水處理罐體(1)和臭氧發生器(9)的一側均設置有逆止閥(16),所述卸污管(8)上的閥門(15)設置在遠離污水處理罐體(1)的一側。
7.根據權利要求6所述的異相芬頓污水處理器,其特征在于:所述污水處理罐體(1)的頂部和底部均設置為弧形,所述污水處理罐體(1)的底部固定連接有多個支撐腿(22),所述卸污管(8)和出氣管(7)分別與污水處理罐體(1)的制低點和制高點連通。
8.根據權利要求7所述的異相芬頓污水處理器,其特征在于:所述內膽(3)通過多個連接塊一(2)與污水處理罐體(1)的內側壁固定連接,所述臭氧環管(12)通過多個連接塊二(14)與污水處理罐體(1)的內側壁固定連接。
9.根據權利要求8所述的異相芬頓污水處理器,其特征在于:多個所述噴氣口(13)均朝下設置。
發明內容
(一)解決的技術問題
針對現有技術的不足,本發明提供了一種異相芬頓污水處理器,占地小、運行成本低、處理規格可線性放大、操作安全性能較高、處理時間短、效率高。
(二)技術方案
為實現上述目的,本發明提供如下技術方案:一種異相芬頓污水處理器,包括污水處理罐體,所述污水處理罐體內套設有頂部敞開的內膽,所述內膽的外側壁與污水處理罐體的內側壁之間形成溢流通道,所述污水處理罐體上位于內膽上方的位置設置有紫外線激發器和電磁場發生器,所述污水處理罐體的底部密封貫穿設置有伸至內膽內的污水進管,所述污水處理罐體的下部設置有伸入溢流通道的臭氧制備輸送機構,所述污水處理罐體的底部和頂部分別連接有卸污管和出氣管。
優選的,所述臭氧制備輸送機構包括固定安裝在污水處理罐體外部的臭氧發生器,所述臭氧發生器的輸入端連通有壓縮空氣進氣管,所述臭氧發生器的輸出端通過密封貫穿污水處理罐體的連通管連通有設置在溢流通道內的臭氧環管,所述臭氧環管上均布開設有多個噴氣口。
優選的,所述內膽內設置有污水提升機構,所述污水提升機構包括轉動連接在內膽內的轉軸,所述轉軸上固定安裝有與內膽內側壁相接觸的提升螺帶,所述污水處理罐體上固定安裝有驅動轉軸旋轉的驅動組件。
優選的,所述驅動組件包括固定安裝在污水處理罐體上的驅動電機,所述內膽的內頂部固定安裝有支架,所述轉軸與支架轉動連接,所述驅動電機的輸出軸固定連接有密封轉動貫穿污水處理罐體的驅動軸,所述驅動軸與轉軸的頂部均固定安裝有梯形齒輪,兩個所述梯形齒輪相嚙合。
優選的,所述卸污管內設置有自動截流機構,所述自動截流機構包括固定安裝在卸污管內的疏水架,所述疏水架上靠近污水處理罐體的一側通過彈簧固定連接有與卸污管滑動配合的密封滑板,所述卸污管內周向設置有多個與密封滑板密封滑動配合的密封楞。
優選的,所述出氣管、卸污管、污水進管和壓縮空氣進氣管上均設置有閥門,所述污水進管和壓縮空氣進氣管上分別靠近污水處理罐體和臭氧發生器的一側均設置有逆止閥,所述卸污管上的閥門設置在遠離污水處理罐體的一側。
優選的,所述污水處理罐體的頂部和底部均設置為弧形,所述污水處理罐體的底部固定連接有多個支撐腿,所述卸污管和出氣管分別與污水處理罐體的制低點和制高點連通。
優選的,所述內膽通過多個連接塊一與污水處理罐體的內側壁固定連接,所述臭氧環管通過多個連接塊二與污水處理罐體的內側壁固定連接。
優選的,多個所述噴氣口均朝下設置。
(三)有益效果
與現有技術相比,本發明提供了一種異相芬頓污水處理器,具備以下有益效果:
該異相芬頓污水處理器,通過臭氧制備輸送機構為污水處理罐體內提供臭氧,以及通過紫外線激發器和電磁場發生器的配合,采用電化學和光化學原理,通過紫外線激發器產生電磁場以及通過電磁場發生器激發紫外線催化臭氧和水發生反應,產生自由羥基,利用產生的自由羥基降低污水中的氨氮及COD,由于污水處理罐體和內膽的設置,污水通過污水進管從內膽的底部壓入、隨著污水的增多,污水在內膽內的液面升高,當升高至超過內膽頂部時,從內膽的頂部往外溢流,通過溢流通道往下流,由于臭氧制備輸送機構往溢流通道內輸送臭氧,臭氧從下往上流動,集中通過內膽的頂部,并在紫外線激發器和電磁場發生器的配合下,在污水從內膽頂部往外溢流的同時,與羥基發生反應,發生反應后的污水則通過溢流通道流往下流并通過卸污管排出,產生的氨氣則通過出氣管排出進行收集即可,該異相芬頓污水處理器操作時,無需預先購買其他額外的催化劑,從而操作安全性能較高,運行成本低、同時占地小、處理規格可線性放大、處理時間短、效率高。
(發明人:王平;和濤;顧新華;張偉利)
