公布日：2023.04.07

申請日：2022.10.27

分類號：C02F3/28(2006.01)I

摘要

本發明公開了一種厭氧廢水處理塔，包括厭氧塔本體和設置在厭氧塔本體內第二厭氧區的沉降盤本體，還包括有第一斜板，所述第一斜板設置有多個，多個所述第一斜板設置在沉降盤本體內；第二斜板，所述第二斜板設置有多個，多個所述第二斜板設置在沉降盤本體內，且與第一斜板錯位設置；清理機構，所述清理機構設置在厭氧塔本體內，此厭氧廢水處理塔，區別于現有技術，使得工作人員在進行廢水處理時，在氣液分離區內的泥水混合液沿著回流管排出時，泥水混合液會驅使所述清理機構工作，以驅使多個所述第二斜板同步轉動調節，進而調節第二斜板的角度，便于污泥下落，同時調節了相鄰兩個第二斜板之間的間距，進一步地便于污泥下落。

權利要求書

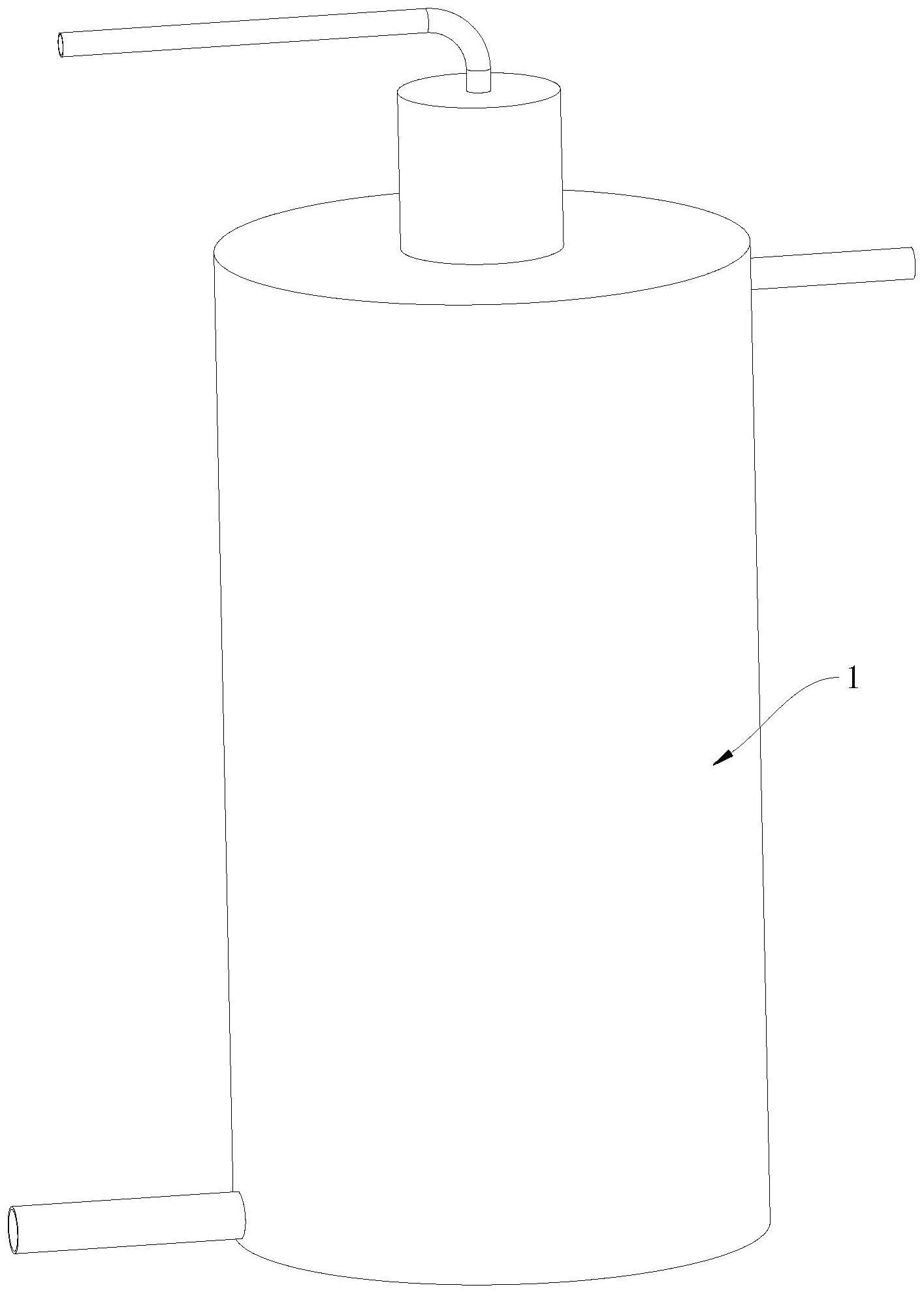

1.一種厭氧廢水處理塔，包括厭氧塔本體（1）和設置在厭氧塔本體（1）內第二厭氧區的沉降盤本體（2），其特征在于：還包括有第一斜板（10），所述第一斜板（10）設置有多個，多個所述第一斜板（10）設置在沉降盤本體（2）內；第二斜板（11），所述第二斜板（11）設置有多個，多個所述第二斜板（11）設置在沉降盤本體（2）內，且與第一斜板（10）錯位設置；清理機構（3），所述清理機構（3）設置在厭氧塔本體（1）內，所述清理機構（3）與第二斜板（11）和厭氧塔本體（1）內的回流管相連接，在氣液分離區內的泥水混合液沿著回流管排出時，泥水混合液會驅使所述清理機構（3）工作，以驅使多個所述第二斜板（11）同步轉動調節，所述清理機構（3）包括設置在回流管上的變徑管（31），所述變徑管（31）底部設置有驅動組件（4），利用所述驅動組件（4）為第二斜板（11）的調節提供能量；所述沉降盤本體（2）上設置有晃動組件（5），所述晃動組件（5）與多個所述第二斜板（11）相連接，利用所述晃動組件（5）驅使多個所述第二斜板（11）同步轉動調節；所述沉降盤本體（2）和變徑管（31）之間設置有傳動組件（9），所述傳動組件（9）分別與驅動組件（4）和晃動組件（5）相連接，進而使得驅動組件（4）驅使所述晃動組件（5）工作，所述驅動組件（4）包括轉動設置在變徑管（31）內的主軸（41），所述主軸（41）上設置有多個用于輔助泥水混合液驅動的葉片（42）；所述變徑管（31）底部設置有單向閥（43），所述晃動組件（5）包括多個分別設置在沉降盤本體（2）上的異形斜板（51），所述異形斜板（51）分別與相鄰的第二斜板（11）相配合使用，所述第二斜板（11）頂部均設置有連接軸（52），所述連接軸（52）兩端分別轉動設置在相鄰的異形斜板（51）和沉降盤本體（2）上，所述沉降盤本體（2）內設置有晃動件（6），所述晃動件（6）與多個所述第二斜板（11）相連接，利用所述晃動件（6）驅使多個所述第二斜板（11）同步轉動調節；所述沉降盤本體（2）上設置有工作箱（53），所述工作箱（53）內設置有往復移位件（8），利用所述往復移位件（8）驅使晃動件（6）工作。

2.根據權利要求1所述的一種厭氧廢水處理塔，其特征在于：所述主軸（41）與厭氧塔本體（1）內的回流管出水口之間錯位設置。

3.根據權利要求2所述的一種厭氧廢水處理塔，其特征在于：所述往復移位件（8）包括設置在所述工作箱（53）內的定位架（81），所述定位架（81）上轉動設置有旋轉軸（82），所述旋轉軸（82）上設置有轉動桿（83），所述轉動桿（83）端部轉動設置有偏轉桿（84），所述工作箱（53）內設置有滑動架（85），所述偏轉桿（84）端部轉動設置有移位塊（86），所述移位塊（86）滑動設置在滑動架（85）內。

4.根據權利要求3所述的一種厭氧廢水處理塔，其特征在于：多個所述連接軸（52）一端均延伸至沉降盤本體（2）的進氣腔內側，所述晃動件（6）包括多個分別設置在連接軸（52）延伸至沉降盤本體（2）進氣腔內側一端上的小齒輪（61），所述沉降盤本體（2）內設置有調節件（7），所述調節件（7）分別與分別所述小齒輪（61）嚙合，利用所述調節件（7）驅使多個所述小齒輪（61）轉動；所述移位塊（86）上設置有彎桿（62），所述彎桿（62）活動貫穿工作箱（53）和沉降盤本體（2）的進氣腔，所述彎桿（62）頂部兩側均轉動設置有移位頂桿（63），所述移位頂桿（63）端部均與調節件（7）相連接。

5.根據權利要求4所述的一種厭氧廢水處理塔，其特征在于：所述調節件（7）包括多個分別滑動設置在所述沉降盤本體（2）的進氣腔兩側的齒條一（71），所述齒條一（71）分別與相鄰的小齒輪（61）相配合使用，相鄰的兩個齒條一（71）之間均設置有連接橫桿（72），所述移位頂桿（63）與相鄰的齒條一（71）轉動連接。

6.根據權利要求5所述的一種厭氧廢水處理塔，其特征在于：所述傳動組件（9）包括設置在厭氧塔本體（1）內的固定架（91），所述固定架（91）上轉動設置有傳動軸（92），所述傳動軸（92）和主軸（41）上均設置有帶輪一（93），所述帶輪一（93）之間均設置有連接帶一（94），所述傳動軸（92）和旋轉軸（82）上均設置有帶輪二（95），所述帶輪二（95）之間均設置有連接帶二（96）。

7.根據權利要求6所述的一種厭氧廢水處理塔，其特征在于：所述調節件（7）包括多個分別滑動設置在所述沉降盤本體（2）的進氣腔兩側的齒條二（12），所述齒條二（12）分別與相鄰的小齒輪（61）相配合使用，相鄰的兩個所述齒條二（12）錯位設置在小齒輪（61）的頂部和底部，相鄰的兩個齒條二（12）之間均設置有連接折桿（13），所述移位頂桿（63）與相鄰的齒條二（12）轉動連接。

發明內容

本發明的目的在于提供一種厭氧廢水處理塔，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種厭氧廢水處理塔，包括厭氧塔本體和設置在厭氧塔本體內第二厭氧區的沉降盤本體，還包括有第一斜板，所述第一斜板設置有多個，多個所述第一斜板設置在沉降盤本體內；第二斜板，所述第二斜板設置有多個，多個所述第二斜板設置在沉降盤本體內，且與第一斜板錯位設置；清理機構，所述清理機構設置在厭氧塔本體內，區別于現有技術，使得工作人員在進行廢水處理時，在氣液分離區內的泥水混合液沿著回流管排出時，泥水混合液會驅使所述清理機構工作，以驅使多個所述第二斜板同步轉動調節，進而調節第二斜板的角度，便于污泥下落，同時調節了相鄰兩個第二斜板之間的間距，進一步地便于污泥下落。

作為優選，所述清理機構包括設置在回流管上的變徑管，所述變徑管底部設置有驅動組件，利用所述驅動組件為第二斜板的調節提供能量；

所述沉降盤本體上設置有晃動組件，所述晃動組件與多個所述第二斜板相連接，利用所述晃動組件驅使多個所述第二斜板同步轉動調節；

所述沉降盤本體和變徑管之間設置有傳動組件，所述傳動組件分別與驅動組件和晃動組件相連接，進而使得驅動組件驅使所述晃動組件工作。

作為優選，所述驅動組件包括轉動設置在變徑管內的主軸，所述主軸上設置有多個用于輔助泥水混合液驅動的葉片；

所述變徑管底部設置有單向閥。

作為優選，所述主軸與厭氧塔本體內的回流管出水口之間錯位設置。

作為優選，所述晃動組件包括多個分別設置在沉降盤本體上的異形斜板，所述異形斜板分別與相鄰的第二斜板相配合使用，所述第二斜板頂部均設置有連接軸，所述連接軸兩端分別轉動設置在相鄰的異形斜板和沉降盤本體上，所述沉降盤本體內設置有晃動件，所述晃動件與多個所述第二斜板相連接，利用所述晃動件驅使多個所述第二斜板同步轉動調節；

所述沉降盤本體上設置有工作箱，所述工作箱內設置有往復移位件，利用所述往復移位件驅使晃動件工作。

作為優選，所述往復移位件包括設置在所述工作箱內的定位架，所述定位架上轉動設置有旋轉軸，所述旋轉軸上設置有轉動桿，所述轉動桿端部轉動設置有偏轉桿，所述工作箱內設置有滑動架，所述偏轉桿端部轉動設置有移位塊，所述移位塊滑動設置在滑動架內。

作為優選，多個所述連接軸一端均延伸至沉降盤本體的進氣腔內側，所述晃動件包括多個分別設置在連接軸延伸至沉降盤本體進氣腔內側一端上的小齒輪，所述沉降盤本體內設置有調節件，所述調節件分別與分別所述小齒輪嚙合，利用所述調節件驅使多個所述小齒輪轉動；

所述移位塊上設置有彎桿，所述彎桿活動貫穿工作箱和沉降盤本體的進氣腔，所述彎桿頂部兩側均轉動設置有移位頂桿，所述移位頂桿端部均與調節件相連接。

作為優選，所述調節件包括多個分別滑動設置在所述沉降盤本體的進氣腔兩側的齒條一，所述齒條一分別與相鄰的小齒輪相配合使用，相鄰的兩個齒條一之間均設置有連接橫桿，所述移位頂桿與相鄰的齒條一轉動連接。

作為優選，所述傳動組件包括設置在厭氧塔本體內的固定架，所述固定架上轉動設置有傳動軸，所述傳動軸和主軸上均設置有帶輪一，所述帶輪一之間均設置有連接帶一，所述傳動軸和旋轉軸上均設置有帶輪二，所述帶輪二之間均設置有連接帶二。

作為優選，所述調節件包括多個分別滑動設置在所述沉降盤本體的進氣腔兩側的齒條二，所述齒條二分別與相鄰的小齒輪相配合使用，相鄰的兩個所述齒條二錯位設置在小齒輪的頂部和底部，相鄰的兩個齒條二之間均設置有連接折桿，所述移位頂桿與相鄰的齒條二轉動連接。

本發明至少具備以下有益效果：

區別于現有技術，使得工作人員在進行廢水處理時，在氣液分離區內的泥水混合液沿著回流管排出時，泥水混合液會驅使所述清理機構工作，以驅使多個所述第二斜板同步轉動調節，進而調節第二斜板的角度，便于污泥下落，同時調節了相鄰兩個第二斜板之間的間距，進一步地便于污泥下落，此過程以回流管內流回的泥水混合液為動力源，無需外界施加驅動力，既降低了廢水處理成本，而且節能環保。

（發明人：吳琳;楊偉坡;韓晶晶;高羅）
