公布日：2023.11.24

申請日：2023.10.24

分類號：C02F3/30(2023.01)I;C02F1/00(2023.01)I;C02F3/00(2023.01)I

摘要

本發明涉及污水處理的技術領域，其具體涉及一種一體化生活污水處理設備，該處理設備包括通氣管、承液箱、通流管、導泥管、回液管、加藥管，以及凈化機構；操作人員通過將污水通過多級沉淀過濾等功能，將利用生物質材料將污水內部進行脫氮除磷，同時利用氣泵進行管路水流交換或泥料運輸，降低能耗，同時利用導泥管獨特結構，充分利用氣提效能，避免污泥回流影響管內潔凈，同時末端設有的流泥單擋網有效解決高壓泥氣混合物產生的水流沖擊，避免泥料四濺，具有較好的實用性以及經濟性，有益于設備的推廣以及使用。

權利要求書

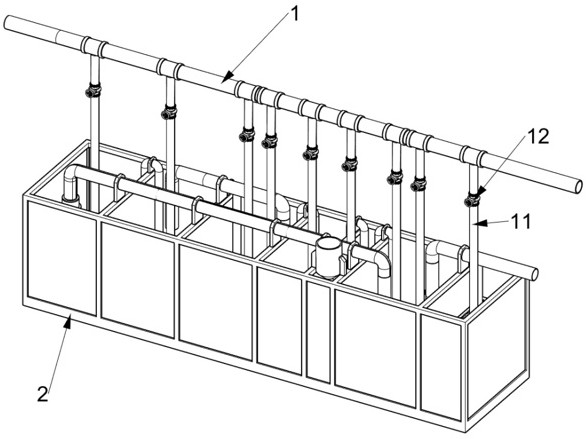

1.一種一體化生活污水處理設備，其特征在于：包括通氣管(1)，所述通氣管(1)上設有若干旁通管(11)，所述旁通管(11)中部設有單控閥(12)，用以單獨控制旁通管(11)通氣管路；承液箱(2)，所述承液箱(2)橫向依次設有厭氧區(21)、缺氧一區(22)、好氧一區(23)、缺氧二區(24)、好氧二區(25)、沉淀區(26)以及過濾區(27)，所述承液箱(2)各分區內均設有所述旁通管(11)；所述沉淀區(26)底部設有若干聚泥坡(261)；通流管(3)，所述通流管(3)包括彎頭管(31)，所述彎頭管(31)的一端設有抽水泵(33)，所述承液箱(2)相鄰分區均設有若干組通流管(3)，所述彎頭管(31)彎頭處還設有固定板(32)，所述固定板(32)固定連接于所述承液箱(2)；導泥管(4)，所述導泥管(4)包括加長通料管(41)，所述加長通料管(41)的一端通入?yún)捬鯀^(qū)(21)內，另一端通入沉淀區(26)，所述加長通料管(41)通入?yún)捬鯀^(qū)(21)的一端還設有排氣件，所述排氣件包括限位板(412)，所述限位板(412)固定連接所述加長通料管(41)通入所述厭氧區(21)的一端，所述限位板(412)下方設有排氣管(42)，所述排氣管(42)套接于所述加長通料管(41)，所述排氣管(42)外圍設有若干組浮力環(421)，所述加長通料管(41)于通入?yún)捬鯀^(qū)(21)的末端設有噴口碗(413)，所述噴口碗(413)遠離加長通料管(41)的一端設有內凹擋泥環(415)，所述噴口碗(413)與內凹擋泥環(415)之間設有若干組連接支撐柱(414)，所述排氣管(42)遠離所述限位板(412)的一端還設有流泥擋網(422)，所述排氣管(42)與所述加長通料管(41)之間設有滑動件，所述滑動件包括滑動桿(423)，所述滑動桿(423)固定連接于限位板(412)靠近出口的一側，所述滑動桿(423)上設有燕尾槽(42301)，所述滑動桿(423)上還設有滑動升降桿(424)，所述滑動升降桿(424)通入所述燕尾槽(42301)并滑動連接于所述滑動桿(423)，所述滑動升降桿(424)遠離滑動桿(423)的一端固定連接于所述排氣管(42)，所述滑動升降桿(424)遠離加長通料管(41)出口處的一端連接有拉力彈簧(425)，另一端固定連接于所述限位板(412)，流泥噴入所述流泥擋網(422)內，所述流泥擋網(422)受到泥水的噴力作用帶動所述排氣管(42)脫離所述加長通料管(41)并與所述限位板(412)產生間隙，噴射的泥漿通過所述內凹擋泥環(415)以及所述拉力彈簧(425)拉力的緩解作用繼續流入并堆積至所述流泥擋網(422)上方，減緩后續噴入泥漿的力度并通過所述流泥擋網(422)流入?yún)捬鯀^(qū)(21)內，待無泥漿噴涌后，所述拉力彈簧(425)帶動所述滑動升降桿(424)以及排氣管(42)歸位，使其貼合限位，所述加長通料管(41)通入所述沉淀區(26)的一端設有隔離件(43)，用以輔助排空管內污泥防止回流，所述導泥管(4)還包括排泥管(44)，所述排泥管(44)呈L形結構，所述排泥管(44)一端通入所述沉淀區(26)內，同樣設有隔離件(43)，所述排泥管(44)另一端通出所述承液箱(2)，流向污泥收集區域；加藥管(6)，加藥管(6)位于所述好氧二區(25)上方，所示所述加藥管(6)包括加藥桶(61)，所述加藥桶(61)下方設有漏液窗(611)；凈化機構(7)，所述凈化機構(7)包括軟性過濾填料箱(72)，所述軟性過濾填料箱(72)固定連接于所述過濾區(27)中部，通入所述過濾區(27)的旁通管(11)末端設有三通連接管(71)，所述三通連接管(71)的出口兩端設有對稱設置的旋轉排氣桿(711)，所述旋轉排氣桿(711)的一端旋轉連接于所述三通連接管(71)，所述旋轉排氣桿(711)呈折線結構，中部設有若干排氣孔。

2.根據權利要求1所述的一體化生活污水處理設備，其特征在于：所述加長通料管(41)中部設有若干減壓錐管(411)，所述減壓錐管(411)呈現錐形碗狀結構，碗心朝向?yàn)樗�述加長通料管(41)通入所述厭氧區(21)開口方向。

3.根據權利要求1所述的一體化生活污水處理設備，其特征在于：所述隔離件(43)包括通泥管(431)，所述通泥管(431)的一端固定連接于所述加長通料管(41)遠離所述噴口碗(413)的一端，另一端設有通入所述沉淀區(26)底部的接泥斜口(43101)，所述通泥管(431)中部設有污泥通氣彎頭管(432)，所述污泥通氣彎頭管(432)呈U形結構，分為出口部，中部，進口部，中部通入并固定連接于所述通泥管(431)中部，出口部遠離所述通泥管(431)設有的所述接泥斜口(43101)，與所述接泥斜口(43101)方向相反，進口部固定連接于通入所述沉淀區(26)的旁通管(11)出口，所述污泥通氣彎頭管(432)于所述通泥管(431)內部出口設有屏蔽蓋(433)，所述屏蔽蓋(433)中部設有兩組對稱設置的旋轉支桿(43301)，所述旋轉支桿(43301)貫穿并旋轉連接于所述通泥管(431)，所述旋轉支桿(43301)遠離屏蔽蓋(433)的一端設有旋轉蓋(43302)，所述旋轉蓋(43302)朝向所述通泥管(431)的一側設有兩組對稱設置的旋轉撥動桿(43303)。

4.根據權利要求3所述的一體化生活污水處理設備，其特征在于：所述隔離件(43)還包括調整盤(434)，所述調整盤(434)中部旋轉連接于所述旋轉支桿(43301)通出所述通泥管(431)部分的中部，所述調整盤(434)靠近所述旋轉蓋(43302)的一側設有四組調整擋塊(43401)，所述調整擋塊(43401)呈現X形態對稱分布，其X中最大夾角超90°，所述旋轉撥動桿(43303)位于所述調整擋塊(43401)夾角超90°區域內，所述調整盤(434)上還設有四組調整凹口(43402)，所述調整凹口(43402)呈圓周陣列分布，所述通泥管(431)上還設有若干固定件，所述固定件包括螺紋桿連接板(43403)，所述螺紋桿連接板(43403)固定連接于所述通泥管(431)外壁，所述螺紋桿連接板(43403)中部旋轉連接有螺旋桿(43404)，遠離所述螺紋桿連接板(43403)的所述螺旋桿(43404)一端設有旋轉連接于所述螺旋桿(43404)的固定柱(43405)，所述固定柱(43405)通入所述調整凹口(43402)內。

5.根據權利要求3所述的一體化生活污水處理設備，其特征在于：所述隔離件(43)還包括閉合件，所述閉合件包括加長板(435)，所述加長板(435)固定連接于所述旋轉蓋(43302)，所述加長板(435)遠離所述旋轉蓋(43302)的一端設有聯動釘(436)，所述聯動釘(436)中部設有導向板(437)，所述導向板(437)的一端滑動連接于所述聯動釘(436)，另一端設有連接釘(43801)，所述連接釘(43801)旋轉連接于所述導向板(437)，所述連接釘(43801)遠離所述導向板(437)的一端設有連接板(438)，所述連接板(438)遠離所述連接釘(43801)的一端設有滑動環(43802)，所述滑動環(43802)套接并滑動連接于所述通泥管(431)，所述滑動環(43802)上設有兩組對稱設置的滑動釘(43803)，所述通泥管(431)設有的接泥斜口(43101)斜面兩側設有半圓斜口擋管(439)，所述半圓斜口擋管(439)斜面貼合所述接泥斜口(43101)并滑動連接于所述通泥管(431)，所述半圓斜口擋管(439)與所述通泥管(431)共同組成圓桶結構，所述半圓斜口擋管(439)中部還設有擴張板(43901)，所述擴張板(43901)上設有位移滑板(43902)，所述位移滑板(43902)中部設有位移通槽(43903)，所述滑動釘(43803)通入所述位移通槽(43903)并滑動連接于所述位移滑板(43902)，所述位移通槽(43903)內設有歸位彈簧(43904)，所述歸位彈簧(43904)一端連接于所述位移滑板(43902)，另一端連接于所述滑動釘(43803)。

6.根據權利要求1所述的一體化生活污水處理設備，其特征在于：所述承液箱(2)還設有回液管(5)，所述回液管(5)包括氣提回流管(51)，所述氣提回流管(51)的一端通入所述好氧一區(23)，另一端通入所述缺氧一區(22)，所述氣提回流管(51)于好氧一區(23)的部分設有連接通孔(511)，所述連接通孔(511)內設有通氣彎頭管(52)，所述通氣彎頭管(52)呈U形結構，分為第一端和第二端，第一端通入所述氣提回流管(51)，遠離所述氣提回流管(51)通入所述好氧一區(23)出口處，第二端固定連接于通入所述好氧一區(23)的所述旁通管(11)出口處。

7.根據權利要求1所述的一體化生活污水處理設備，其特征在于：所述加藥管(6)還包括升降桿(62)，所述升降桿(62)的一端設有提液窗(621)，所述提液窗(621)中心設有旋轉螺紋桿(622)，所述旋轉螺紋桿(622)中部旋轉連接有旋轉升降板(623)，所述旋轉升降板(623)通入所述提液窗(621)并滑動連接于所述升降桿(62)，所述升降桿(62)遠離所述提液窗(621)的一側設有斜口旋轉柱(63)，所述斜口旋轉柱(63)中部旋轉并滑動連接于所述升降桿(62)，所述斜口旋轉柱(63)呈管狀結構，靠近所述升降桿(62)的一端設有兩組對稱設置的階梯斜面，所述升降桿(62)上還設有旋轉位移桿(631)，所述旋轉位移桿(631)滑動連接于所述斜口旋轉柱(63)上設有的階梯斜面，所述斜口旋轉柱(63)管內設有推力彈簧(632)，所述推力彈簧(632)位于所述承液箱(2)與所述升降桿(62)之間。

8.根據權利要求7所述的一體化生活污水處理設備，其特征在于：所述加藥管(6)還包括攪拌件，所述攪拌件包括旋轉攪拌桿(66)，所述旋轉攪拌桿(66)的一端設有旋轉絞龍(662)，所述旋轉絞龍(662)通入所述好氧二區(25)內的所述旁通管(11)出口處，所述旋轉攪拌桿(66)中部設有浮力擋板(661)，所述浮力擋板(661)滑動連接于所述旋轉攪拌桿(66)，所述旋轉攪拌桿(66)遠離浮力擋板(661)的一側設有攪拌絞龍(65)，所述攪拌絞龍(65)旋轉連接于所述浮力擋板(661)，所述旋轉攪拌桿(66)遠離所述浮力擋板(661)的一端與所述斜口旋轉柱(63)之間設有連接皮帶(64)。

發明內容

為了解決現有技術存在的上述問題，本發明目的在于提供一種低能耗，高效利用生物以及化學藥品除雜，反復利用生物質泥料，同時避免泥料反沖的一種一體化生活污水處理設備。

本發明所采用的技術方案為：一種一體化生活污水處理設備，包括

通氣管，所述通氣管上設有若干旁通管，所述旁通管中部設有單控閥，用以單獨控制旁通管通氣管路；

承液箱，所述承液箱橫向依次設有厭氧區、缺氧一區、好氧一區、缺氧二區、好氧二區、沉淀區以及過濾區，所述承液箱各分區內均設有所述旁通管；所述沉淀區底部設有若干聚泥坡；

通流管，所述通流管包括彎頭管，所述彎頭管的一端設有抽水泵，所述承液箱相鄰分區均設有若干組通流管，所述彎頭管彎頭處還設有固定板，所述固定板固定連接于所述承液箱；

導泥管，所述導泥管包括加長通料管，所述加長通料管的一端通入?yún)捬鯀^(qū)內，另一端通入沉淀區，所述加長通料管通入?yún)捬鯀^(qū)的一端還設有排氣件，所述加長通料管通入所述沉淀區的一端設有隔離件，用以輔助排空管內污泥防止回流，所述導泥管還包括排泥管，所述排泥管呈L形結構，所述排泥管一端通入所述沉淀區內，同樣設有隔離件，所述排泥管另一端通出所述承液箱，流向污泥收集區域；

加藥管，加藥管位于所述好氧二區上方，所示所述加藥管包括加藥桶，所述加藥桶下方設有漏液窗，用以漏取所需加藥藥品；

凈化機構，所述凈化機構包括軟性過濾填料箱，所述軟性過濾填料箱固定連接于所述過濾區中部，通入所述過濾區的旁通管末端設有三通連接管，所述三通連接管的出口兩端設有對稱設置的旋轉排氣桿，所述旋轉排氣桿的一端旋轉連接于所述三通連接管，所述旋轉排氣桿呈折線結構，中部設有若干排氣孔。

在一種實施例中，所述排氣件包括限位板，所述限位板固定連接所述加長通料管通入所述厭氧區的一端，所述限位板下方設有排氣管，所述排氣管套接于所述加長通料管，所述排氣管外圍設有若干組浮力環，所述加長通料管于通入?yún)捬鯀^(qū)的末端設有噴口碗，所述噴口碗遠離加長通料管的一端設有內凹擋泥環，所述噴口碗與內凹擋泥環之間設有若干組連接支撐柱，所述排氣管遠離所述限位板的一端還設有流泥擋網，所述排氣管與所述加長通料管之間設有滑動件。

在一種實施例中，所述滑動件包括滑動桿，所述滑動桿固定連接于限位板靠近出口的一側，所述滑動桿上設有燕尾槽，所述滑動桿上還設有滑動升降桿，所述滑動升降桿通入所述燕尾槽并滑動連接于所述滑動桿，所述滑動升降桿遠離滑動桿的一端固定連接于所述排氣管，所述滑動升降桿遠離加長通料管出口處的一端連接有拉力彈簧，另一端固定連接于所述限位板。

在一種實施例中，所述加長通料管中部設有若干減壓錐管，所述減壓錐管呈現錐形碗狀結構，碗心朝向?yàn)樗�述加長通料管通入所述厭氧區開口方向。

在一種實施例中，所述隔離件包括通泥管，所述通泥管的一端固定連接于所述加長通料管遠離所述噴口碗的一端，另一端設有通入所述沉淀區底部的接泥斜口，所述通泥管中部設有污泥通氣彎頭管，所述污泥通氣彎頭管呈U形結構，分為出口部，中部，進口部，中部通入并固定連接于所述通泥管中部，出口部遠離所述通泥管設有的所述接泥斜口，與所述接泥斜口方向相反，進口部固定連接于通入所述沉淀區的旁通管出口，所述污泥通氣彎頭管于所述通泥管內部出口設有屏蔽蓋，所述屏蔽蓋中部設有兩組對稱設置的旋轉支桿，所述旋轉支桿貫穿并旋轉連接于所述通泥管，所述旋轉支桿遠離屏蔽蓋的一端設有旋轉蓋，所述旋轉蓋朝向所述通泥管的一側設有兩組對稱設置的旋轉撥動桿。

在一種實施例中，所述隔離件還包括調整盤，所述調整盤中部旋轉連接于所述旋轉支桿通出所述通泥管部分的中部，所述調整盤靠近所述旋轉蓋的一側設有四組調整擋塊，所述調整擋塊呈現X形態對稱分布，其X中最大夾角超°，所述旋轉撥動桿位于所述調整擋塊夾角超°區域內，所述調整盤上還設有四組調整凹口，所述調整凹口呈圓周陣列分布，所述通泥管上還設有若干固定件，所述固定件包括螺紋桿連接板，所述螺紋桿連接板固定連接于所述通泥管外壁，所述螺紋桿連接板中部旋轉連接有螺旋桿，遠離所述螺紋桿連接板的所述螺旋桿一端設有旋轉連接于所述螺旋桿的固定柱，所述固定柱通入所述調整凹口內。

在一種實施例中，所述隔離件還包括閉合件，所述閉合件包括加長板，所述加長板固定連接于所述旋轉蓋，所述加長板遠離所述旋轉蓋的一端設有聯動釘，所述聯動釘中部設有導向板，所述導向板的一端滑動連接于所述聯動釘，另一端設有連接釘，所述連接釘旋轉連接于所述導向板，所述連接釘遠離所述導向板的一端設有連接板，所述連接板遠離所述連接釘?shù)囊欢嗽O(shè)有滑動環，所述滑動環套接并滑動連接于所述通泥管，所述滑動環上設有兩組對稱設置的滑動釘，所述通泥管設有的接泥斜口斜面兩側設有半圓斜口擋管，所述半圓斜口擋管斜面貼合所述接泥斜口并滑動連接于所述通泥管，所述半圓斜口擋管與所述通泥管共同組成圓桶結構，所述半圓斜口擋管中部還設有擴張板，所述擴張板上設有位移滑板，所述位移滑板中部設有位移通槽，所述滑動釘通入所述位移通槽并滑動連接于所述位移滑板，所述位移通槽內設有歸位彈簧，所述歸位彈簧一端連接于所述位移滑板，另一端連接于所述滑動釘。

在一種實施例中，所述承液箱還設有回液管，所述回液管包括氣提回流管，所述氣提回流管的一端通入所述好氧一區，另一端通入所述缺氧一區，所述氣提回流管于好氧一區的部分設有連接通孔，所述連接通孔內設有通氣彎頭管，所述通氣彎頭管呈U形結構，分為第一端和第二端，第一端通入所述氣提回流管，遠離所述氣提回流管通入所述好氧一區出口處，第二端固定連接于通入所述好氧一區的所述旁通管出口處。

在一種實施例中，所述加藥管還包括升降桿，所述升降桿的一端設有提液窗，所述提液窗中心設有旋轉螺紋桿，所述旋轉螺紋桿中部旋轉連接有旋轉升降板，所述旋轉升降板通入所述提液窗并滑動連接于所述升降桿，所述升降桿遠離所述提液窗的一側設有斜口旋轉柱，所述斜口旋轉柱中部旋轉并滑動連接于所述升降桿，所述斜口旋轉柱呈管狀結構，靠近所述升降桿的一端設有兩組對稱設置的階梯斜面，所述升降桿上還設有旋轉位移桿，所述旋轉位移桿滑動連接于所述斜口旋轉柱上設有的階梯斜面，所述斜口旋轉柱管內設有推力彈簧，所述推力彈簧位于所述承液箱與所述升降桿之間。

在一種實施例中，所述加藥管還包括攪拌件，所述攪拌件包括旋轉攪拌桿，所述旋轉攪拌桿的一端設有旋轉絞龍，所述旋轉絞龍通入所述好氧二區內的所述旁通管出口處，所述旋轉攪拌桿中部設有浮力擋板，所述浮力擋板滑動連接于所述旋轉攪拌桿，所述旋轉攪拌桿遠離浮力擋板的一側設有攪拌絞龍，所述攪拌絞龍旋轉連接于所述浮力擋板，所述旋轉攪拌桿遠離所述浮力擋板的一端與所述斜口旋轉柱之間設有連接皮帶。

本發明的有益效果為：本發明作為一種低能耗，高效利用生物以及化學藥品除雜，反復利用生物質泥料，同時避免泥料反沖入氣管的一種一體化生活污水處理設備，其具體實施步驟如下所示：

操作人員將生活污水通入?yún)捬鯀^(qū)后，啟動厭氧區內設有的旁通管進行曝氣后，啟動通流管將厭氧區內的液體泵入缺氧一區內靜至，之后在由通流管將缺氧一區內液體流入好氧一區內后，于好氧一區內加入脫硝細菌，減少降低污水氮、磷含量，之后啟動回液管：

氣體通過旁通管流入通氣彎頭管后，通過通氣彎頭管流向氣提回流管出口處，由于氣體的流速較大，產生氣提現象，帶動氣提回流管進口處吸入液體并與通氣彎頭管流出方向流動，帶動好氧一區內液體流入缺氧一區，實現厭氧區于缺氧一區內液體的多級沉淀以及強化除氮、磷效果；

完成后通過通流管繼續將好氧一區內液體流入缺氧二區內進行二次沉淀以及曝氣，曝氣完成后啟動通流管繼續簡化缺氧二區內污水流入好氧二區內，之后啟動好氧二區內的旁通管，高壓氣體推動旋轉絞龍旋轉，同時帶動旋轉攪拌桿上的攪拌絞龍旋轉，擠壓浮力擋板向下移動，使氣體排出，旋轉攪拌桿通過連接皮帶進一步帶動斜口旋轉柱旋轉，斜口旋轉柱旋轉后，斜口旋轉柱上的階梯斜面帶動旋轉位移桿向上移動，同時帶動升降桿向上移動，旋轉位移桿脫離斜口旋轉柱的階梯斜面后受到推力彈簧的作用將升降桿歸位于斜口旋轉柱內，實現升降桿的整體上下位移，升降桿位移過程中，升降桿上的提液窗由加藥桶同內移動至漏液窗，逐步將加藥桶內藥品通過提液窗帶入漏液窗后流入好氧二區內，旋轉旋轉升降板改變旋轉升降板與提液窗之間的距離可變更單次提取藥品，有效解決不同藥品的使用量的問題，同時旋轉攪拌桿上的攪拌絞龍可輔助藥品于污水內部混合，加快混合速率；

完成加藥后，繼續通過通流管進行好氧二區內加藥污水流入沉淀區內靜至，由于污水內含有藥品以及生物至細菌，污水內雜質快速沉淀，通過聚泥坡將雜質聚集至一起后，直至形成一點數量后，通過導泥管將沉淀區內污泥流入?yún)捬鯀^(qū)內重復利用污泥內細菌，降低生物質細菌損耗，實施進程如下所示：

啟動旁通管將氣體通過污泥通氣彎頭管流入通泥管前，帶動屏蔽蓋翻轉至垂直，之后帶動旋轉蓋旋轉，旋轉蓋旋轉后，繼續帶動導向板遠離通泥管設有的接泥斜口方向移動，帶動滑動環向上移動，同時拉動位移滑板連接的擴張板的斜面沿接泥斜口斜面方向滑動，將通泥管進料管口打開，通泥管內的氣體帶動污泥流入通泥管內后繼續噴入缺氧一區內，即可關閉旁通管送氣，屏蔽蓋則歸位至水平，實現結構復位；

完成運輸后，旋轉螺旋桿將固定柱脫離調整凹口后，繼續旋轉調整盤90°后，改變旋轉撥動桿貼和另一個調整擋塊，繼續旋轉螺旋桿將調整盤進行固定后，旋轉蓋旋轉方向發生改變，則帶動導向板沿靠近接泥斜口方向移動，由于滑動釘滑動連接于歸位彈簧，且歸位彈簧為拉力彈簧，無法對繼續推動擴張板向下移動，亦無法改變半圓斜口擋管脫離通泥管，形成閉口的加長通料管，繼續通過旁通管就加氣后，高壓氣體帶動通泥管以及污泥通氣彎頭管內部的污泥排出，實現管路的清潔，避免管路內泥漿倒流至污泥通氣彎頭管內污染氣體管路，若泥料過多可通過排泥管繼續使用隔離件使用上述步驟將多余泥料排出。

在管路運輸泥料過程中，由于高壓氣體混合泥料以及部分液體，運輸速度以及壓力極大，直接通入?yún)捬鯀^(qū)則產生泥水迸濺，為了防止此類事件發生，在管內設有的減壓錐管有效減緩兩端的壓強作用，降低泥水流速度，同時直至流入噴口碗后，繼續噴入流泥擋網內流泥擋網受到泥水的噴力作用帶動排氣管脫離加長通料管并與限位板產生間隙，噴射的泥漿通過內凹擋泥環以及拉力彈簧拉力的緩解作用繼續流入并堆積至流泥擋網上方，減緩后續噴入泥漿的力度并通過流泥擋網流入?yún)捬鯀^(qū)內，氣體則受到流泥擋網上的泥漿的推力作用由浮力環與排氣管直接的間隙內流出，避免泥漿直射噴濺，待無泥漿噴涌后，拉力彈簧帶滑動升降桿以及排氣管歸位，使其貼合限位板。

完成后使用通流管將沉淀區內液體泵入過濾區后，通過過濾區設有的軟性過濾填料箱將污水徹底過濾并凈化雜質后即可排出承液箱，同時啟動旁通管將氣體由三通連接管流入旋轉排氣桿后，旋轉排氣桿上的孔洞排出高壓氣體推動旋轉排氣桿沿三通連接管的連接方向圓周旋轉，沖洗軟性過濾填料箱內部雜質沉淀防止結塊避免降低過濾效果。

該設備結構簡單，通過設置隔離件有效解決泥料反沖入氣管內的問題，同時實現生物質以及化學方式多級反復過濾實現凈化生活污水，降低使用能耗的功能，具有較好的實用性以及經濟性，有益于設備的推廣以及使用。

（發明人：胡麗;黎標;胡靜;彭珍;周勤;孫建江;符林）
