公布日：2023.11.24
申請日：2023.10.16
分類號：C02F9/00(2023.01)I;B01F33/83(2022.01)I;B01F35/71(2022.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/28(2023.01)N;B01F101/00(2022.01)N
摘要
本發明涉及污水處理領域，尤其為一種村鎮微動力污水處理設備及處理方法，包括底板，所述底板上端面左側固定連接有污水處理箱，所述間歇加入組件包括開合板，所述開合板前端面右側固定連接有齒條，所述齒條下端通過凹槽滑動連接于污水處理箱，本發明實現了可對絮凝劑起到一個間歇加入效果，避免了出現一次加入過量絮凝劑而影響反應效率的情況，并且，可對絮凝劑和污水起到一個多向攪拌效果，進而提高了混合效率；可對污水中結塊的污泥以及雜質起到一個破碎效果，為后續的攪拌提供了一個預處理效果；濾網可對產生的沉淀進行過濾，然后經活性炭吸附板對污水經除臭，隨后經出液管排出，從而可使污水到達排放標準，較為環保。
權利要求書

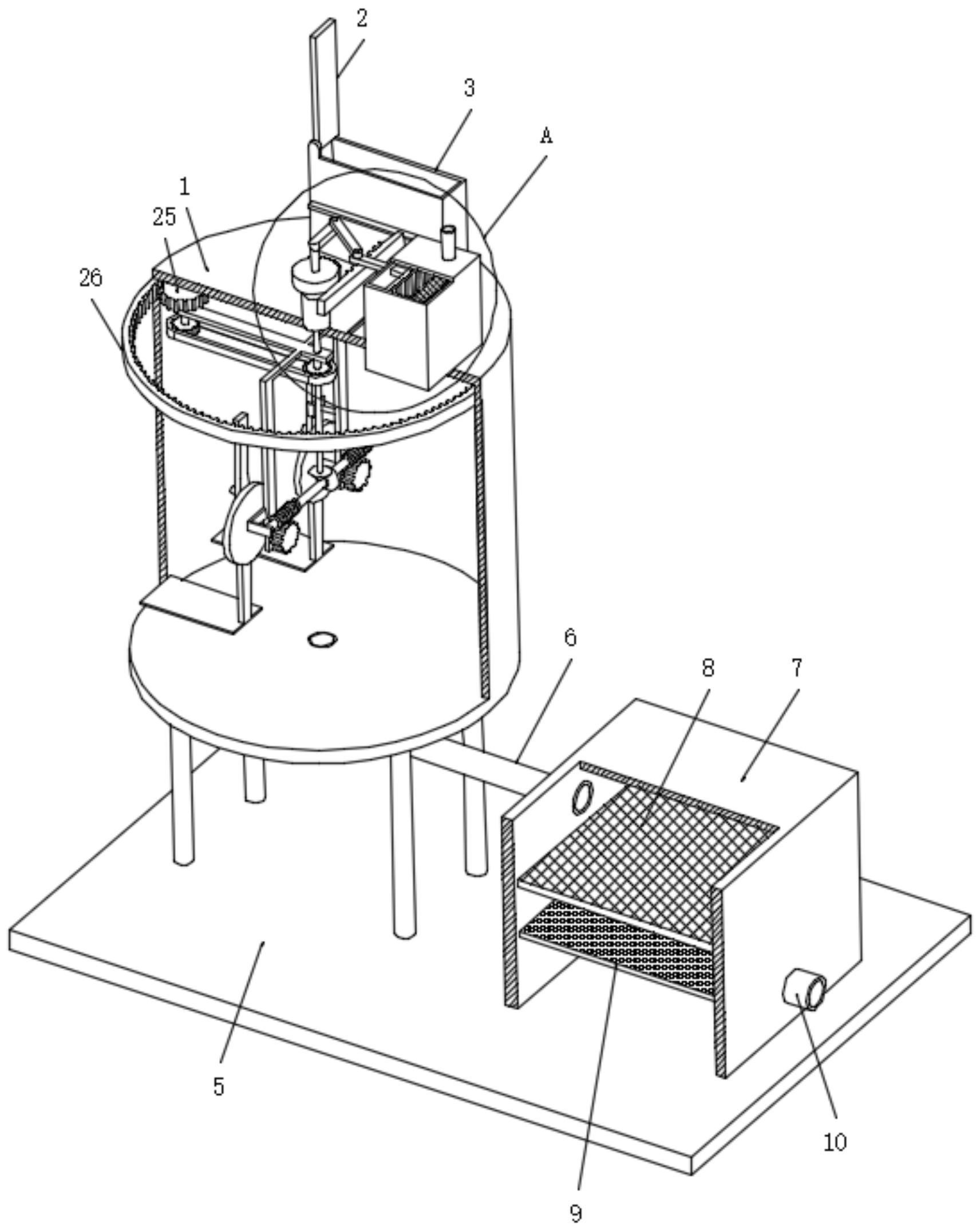

1.一種村鎮微動力污水處理設備，包括底板，其特征在于：所述底板上端面左側固定連接有污水處理箱，所述污水處理箱上端后側中部固定連接有絮凝劑箱，所述污水處理箱上設置有間歇加入組件和攪拌組件；所述攪拌組件包括雙軸電機，所述雙軸電機下側輸出端通過銷軸固定連接有轉動板，所述轉動板前后兩側下端均通過銷軸轉動連接有圓盤，所述圓盤遠離轉動板的一端設有連接桿，所述連接桿的下方設有翻動板，所述圓盤靠近連接桿的一側圓心處設有伸縮轉軸，所述圓盤靠近連接桿的一側呈環形陣列設有多組限位伸縮桿，所述連接桿上設有與限位伸縮桿和伸縮轉軸相對應的連接槽，且每個所述限位伸縮桿上均設有電磁鐵，所述連接桿遠離翻動板的一端套設有鐵磁性保護套，所述翻動板上陣列設有多組氣囊組件，所述氣囊組件內設有壓力傳感器，所述壓力傳感器用于檢測氣囊組件內的壓力值；所述間歇加入組件包括開合板，所述開合板與絮凝劑箱滑動相連，所述開合板前端面右側固定連接有齒條，所述齒條下端通過凹槽滑動連接于污水處理箱。
2.根據權利要求1所述的一種村鎮微動力污水處理設備，其特征在于：所述轉動板左端通過銷軸轉動連接有第一齒輪和鏈輪，所述污水處理箱內腔壁上側固定連接有齒圈，所述齒圈與第一齒輪相互嚙合。
3.根據權利要求1所述的一種村鎮微動力污水處理設備，其特征在于：所述雙軸電機下側輸出端通過銷軸固定連接有第二錐齒輪，所述第二錐齒輪與雙軸電機連接處的銷軸與鏈輪固定相連，所述轉動板前側下端均轉動連接有蝸桿，所述圓盤與轉動板的連接處通過銷軸固定連接有蝸輪。
4.根據權利要求3所述的一種村鎮微動力污水處理設備，其特征在于：所述蝸輪與蝸桿相互嚙合，所述蝸桿中部套設并固定連接有第一錐齒輪，所述第一錐齒輪與第二錐齒輪相互嚙合，所述鏈輪嚙合連接有鏈條。
5.根據權利要求1所述的一種村鎮微動力污水處理設備，其特征在于：所述雙軸電機上側輸出端通過銷軸固定連接有異形齒輪，所述異形齒輪與齒條相互嚙合，所述齒條中部固定連接有彈簧阻尼器，所述彈簧阻尼器后端與絮凝劑箱固定相連，所述彈簧阻尼器一端設有鎖止機構，所述鎖止機構用于控制彈簧阻尼器的伸長與縮短。
6.根據權利要求5所述的一種村鎮微動力污水處理設備，其特征在于：所述絮凝劑箱左側上端通過銷軸轉動連接有蓋板。
7.根據權利要求1所述的一種村鎮微動力污水處理設備，其特征在于：所述污水處理箱上還設置有污水加入組件。
8.根據權利要求7所述的一種村鎮微動力污水處理設備，其特征在于：所述污水加入組件包括粉碎箱，所述粉碎箱上端后側固定連接有進水管，所述粉碎箱內腔壁中部固定連接有柵格網，所述粉碎箱左側上端中部固定連接有破碎板，所述粉碎箱內腔壁右端面上側設置有粉碎齒，所述破碎板左端面中部固定連接有滑桿，所述滑桿滑動連接于粉碎箱，所述滑桿上端面左側通過銷軸轉動連接有第二連桿，所述第二連桿左端通過銷軸轉動連接有第一連桿，所述第一連桿左端通過銷軸與雙軸電機的上側輸出端固定相連。
9.根據權利要求1所述的一種村鎮微動力污水處理設備，其特征在于：所述污水處理箱下端中部連通有連接管，所述連接管右端連通有過濾箱，所述過濾箱下端面固定連接于底板，所述過濾箱內腔壁上下兩側分別固定連接有濾網和活性炭吸附板，所述過濾箱右側下端中部連通有出液管。
10.一種村鎮微動力污水的處理方法，所述方法利用如權利要求1-9任一項所述的一種村鎮微動力污水處理設備對污水進行處理，其特征在于，包括具體以下步驟：S1、將污水經進水管，并啟動雙軸電機，雙軸電機帶動第一連桿和第二連桿轉動，使滑桿形成左右往復滑動，使破碎板左右移動，當破碎板向右移動時，破碎板與粉碎箱內腔壁的粉碎齒形成碰撞，對污水中的污泥形成碰撞，使結塊的污泥得以破碎，直至污泥可通過柵格網；S2、將絮凝劑加入至絮凝劑箱內部，然后啟動雙軸電機，雙軸電機上側的輸出端帶動異形齒輪轉動，使齒條向前滑動并使彈簧阻尼器產生形變，使開合板向前移動，使開合板與絮凝劑箱形成開口，使絮凝劑流入至污水處理箱內部，當異形齒輪不與齒條接觸時，齒條在彈簧阻尼器的作用下復原，即可使開合板再次與絮凝劑箱形成閉合，即可實現絮凝劑的間歇流入，同時，在雙軸電機下側輸出端的作用下使轉動板轉動，轉動板轉動時，在齒圈的作用下使第一齒輪轉動，即可使鏈條和鏈輪轉動，即可在第一錐齒輪和第二錐齒輪的作用下使蝸桿轉動，蝸桿帶動前后兩側的蝸輪轉動，蝸輪帶動圓盤轉動，圓盤利用限位伸縮桿帶動連接桿進行轉動使翻動板進行轉動，對污水與絮凝劑進行多向攪拌，擴大了攪拌范圍和提高了攪拌力度；S3、然后打開污水處理箱底部的閥門，使污水經連接管到達過濾箱，通過濾網可對產生的沉淀進行過濾，然后經活性炭吸附板對污水經除臭，隨后經出液管排出。
發明內容
本發明的目的在于提供一種村鎮微動力污水處理設備及處理方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種村鎮微動力污水處理設備，包括底板，所述底板上端面左側固定連接有污水處理箱，所述污水處理箱上端后側中部固定連接有絮凝劑箱，所述污水處理箱上設置有間歇加入組件和攪拌組件；
所述攪拌組件包括雙軸電機，所述雙軸電機下側輸出端通過銷軸固定連接有轉動板，所述轉動板前后兩側下端均通過銷軸轉動連接有圓盤，所述圓盤遠離轉動板的一端設有連接桿，所述連接桿的下方設有翻動板，所述圓盤靠近連接桿的一側圓心處設有伸縮轉軸，所述圓盤靠近連接桿的一側呈環形陣列設有多組限位伸縮桿，所述連接桿上設有與限位伸縮桿和伸縮轉軸相對應的連接槽，且每個所述限位伸縮桿上均設有電磁鐵，所述連接桿遠離翻動板的一端套設有鐵磁性保護套，所述翻動板上陣列設有多組氣囊組件，所述氣囊組件內設有壓力傳感器，所述壓力傳感器用于檢測氣囊組件內的壓力值；
本發明通過在圓盤上設置伸縮轉軸和限位伸縮桿，并通過控制伸縮轉軸和限位伸縮桿對連接桿進行單獨的連接或共同的連接，從而改變連接桿與圓盤的連接關系，使連接桿可以根據污水不同的狀態對應調節翻動板的位置，對污水和絮凝劑進行充分的攪拌，同時通過設置在翻動板上的氣囊組件配合圓盤的轉動，從而對污水處理箱內污水的總量進行檢測，并控制絮凝劑的定量投入提高絮凝效果。
所述間歇加入組件包括開合板，所述開合板與絮凝劑箱滑動相連，所述開合板前端面右側固定連接有齒條，所述齒條下端通過凹槽滑動連接于污水處理箱；
優選的，所述轉動板左端通過銷軸轉動連接有第一齒輪和鏈輪，所述污水處理箱內腔壁上側固定連接有齒圈，所述齒圈與第一齒輪相互嚙合。
優選的，所述雙軸電機下側輸出端通過銷軸固定連接有第二錐齒輪，所述第二錐齒輪與雙軸電機連接處的銷軸與鏈輪固定相連，所述轉動板前側下端均轉動連接有蝸桿，所述圓盤與轉動板的連接處通過銷軸固定連接有蝸輪。
優選的，所述蝸輪與蝸桿相互嚙合，所述蝸桿中部套設并固定連接有第一錐齒輪，所述第一錐齒輪與第二錐齒輪相互嚙合，所述鏈輪嚙合連接有鏈條。
優選的，所述雙軸電機上側輸出端通過銷軸固定連接有異形齒輪，所述異形齒輪與齒條相互嚙合，所述齒條中部固定連接有彈簧阻尼器，所述彈簧阻尼器后端與絮凝劑箱固定相連，所述彈簧阻尼器一端設有鎖止機構，所述鎖止機構用于控制彈簧阻尼器的伸長與縮短。
優選的，所述絮凝劑箱左側上端通過銷軸轉動連接有蓋板。
優選的，所述污水處理箱上還設置有污水加入組件。
優選的，所述污水加入組件包括粉碎箱，所述粉碎箱上端后側固定連接有進水管，所述粉碎箱內腔壁中部固定連接有柵格網，所述粉碎箱左側上端中部固定連接有破碎板，所述粉碎箱內腔壁右端面上側設置有粉碎齒，所述破碎板左端面中部固定連接有滑桿，所述滑桿滑動連接于粉碎箱，所述滑桿上端面左側通過銷軸轉動連接有第二連桿，所述第二連桿左端通過銷軸轉動連接有第一連桿，所述第一連桿左端通過銷軸與雙軸電機的上側輸出端固定相連。
優選的，所述污水處理箱下端中部連通有連接管，所述連接管右端連通有過濾箱，所述過濾箱下端面固定連接于底板，所述過濾箱內腔壁上下兩側分別固定連接有濾網和活性炭吸附板，所述過濾箱右側下端中部連通有出液管。
一種村鎮微動力污水處理設備的處理方法，包括具體以下步驟：
S1、將污水經進水管，并啟動雙軸電機，雙軸電機帶動第一連桿和第二連桿轉動，使滑桿形成左右往復滑動，使破碎板左右移動，當破碎板向右移動時，破碎板與粉碎箱內腔壁的粉碎齒形成碰撞，對污水中的污泥形成碰撞，使結塊的污泥得以破碎，直至污泥可通過柵格網；
S2、將絮凝劑加入至絮凝劑箱內部，然后啟動雙軸電機，雙軸電機上側的輸出端帶動異形齒輪轉動，使齒條向前滑動并使彈簧阻尼器產生形變，使開合板向前移動，使開合板與絮凝劑箱形成開口，使絮凝劑流入至污水處理箱內部，當異形齒輪不與齒條接觸時，齒條在彈簧阻尼器的作用下復原，即可使開合板再次與絮凝劑箱形成閉合，即可實現絮凝劑的間歇流入，同時，在雙軸電機下側輸出端的作用下使轉動板轉動，轉動板轉動時，在齒圈的作用下使第一齒輪轉動，即可使鏈條和鏈輪轉動，即可在第一錐齒輪和第二錐齒輪的作用下使蝸桿轉動，蝸桿帶動前后兩側的蝸輪轉動，蝸輪帶動圓盤轉動，圓盤利用限位伸縮桿帶動連接桿進行轉動使翻動板進行轉動，對污水與絮凝劑進行多向攪拌，擴大了攪拌范圍和提高了攪拌力度；
S3、然后打開污水處理箱底部的閥門，使污水經連接管到達過濾箱，通過濾網可對產生的沉淀進行過濾，然后經活性炭吸附板對污水經除臭，隨后經出液管排出。
與現有技術相比，本發明的有益效果是：
1.本發明中，通過雙軸電機下側輸出端的作用下使轉動板轉動，轉動板轉動時，在齒圈的作用下使第一齒輪轉動，即可使鏈條和鏈輪轉動，即可在第一錐齒輪和第二錐齒輪的作用下使蝸桿轉動，蝸桿帶動前后兩側的蝸輪轉動，蝸輪帶動圓盤轉動，圓盤利用限位伸縮桿帶動連接桿進行轉動使翻動板進行轉動，對污水與絮凝劑進行多向攪拌，擴大了攪拌范圍和提高了攪拌力度，從而可對絮凝劑起到一個間歇加入效果，避免了出現一次加入過量絮凝劑而影響反應效率的情況，并且，可對絮凝劑和污水起到一個多向攪拌效果，進而提高了混合效率。
2.本發明中，通過將污水經進水管，并啟動雙軸電機，雙軸電機帶動第一連桿和第二連桿轉動，使滑桿形成左右往復滑動，使破碎板左右移動，當破碎板向右移動時，破碎板與粉碎箱內腔壁的粉碎齒形成碰撞，對污水中的污泥形成碰撞，使結塊的污泥得以破碎，直至污泥可通過柵格網，從而可對污水中結塊的污泥以及雜質起到一個破碎效果，避免了后續因結塊而影響反應效率的情況，為后續的攪拌提供了一個預處理效果。
3.本發明中，通過濾網可對產生的沉淀進行過濾，然后經活性炭吸附板對污水經除臭，隨后經出液管排出，從而可使污水到達排放標準，較為環保。
（發明人：張榮榮;劉營營;關振東;鄧明帥;祁康華）
