公布日：2023.03.07
申請日：2022.11.22
分類號：C02F3/20(2023.01)I;B01D33/21(2006.01)I;B01D33/46(2006.01)I
摘要
本發明屬于污水處理領域，具體的說是一種活性污泥曝氣裝置，包括曝氣池；所述曝氣池的頂端固接有支撐架；所述支撐架的底端固接有伺服電機；通過設置的曝氣池存放污水和活性污泥，利用伺服電機輸出端轉動，帶動多組曝氣器轉動曝氣，外接曝氣鼓風機分別從一號軟管和二號軟管內部傳輸空氣至傳輸架內部，配合電缸輸出端升降，帶動多組曝氣器上下曝氣，擴大曝氣的范圍，提高對污水曝氣的效果，空氣經過螺旋葉片處時帶動轉桿轉動，連接筒上的曝氣器旋轉曝氣，進一步提高曝氣的均勻程度，利用封堵板對轉桿進氣口處封堵，在曝氣鼓風機功率低時，提高曝氣器的曝氣效果。
權利要求書

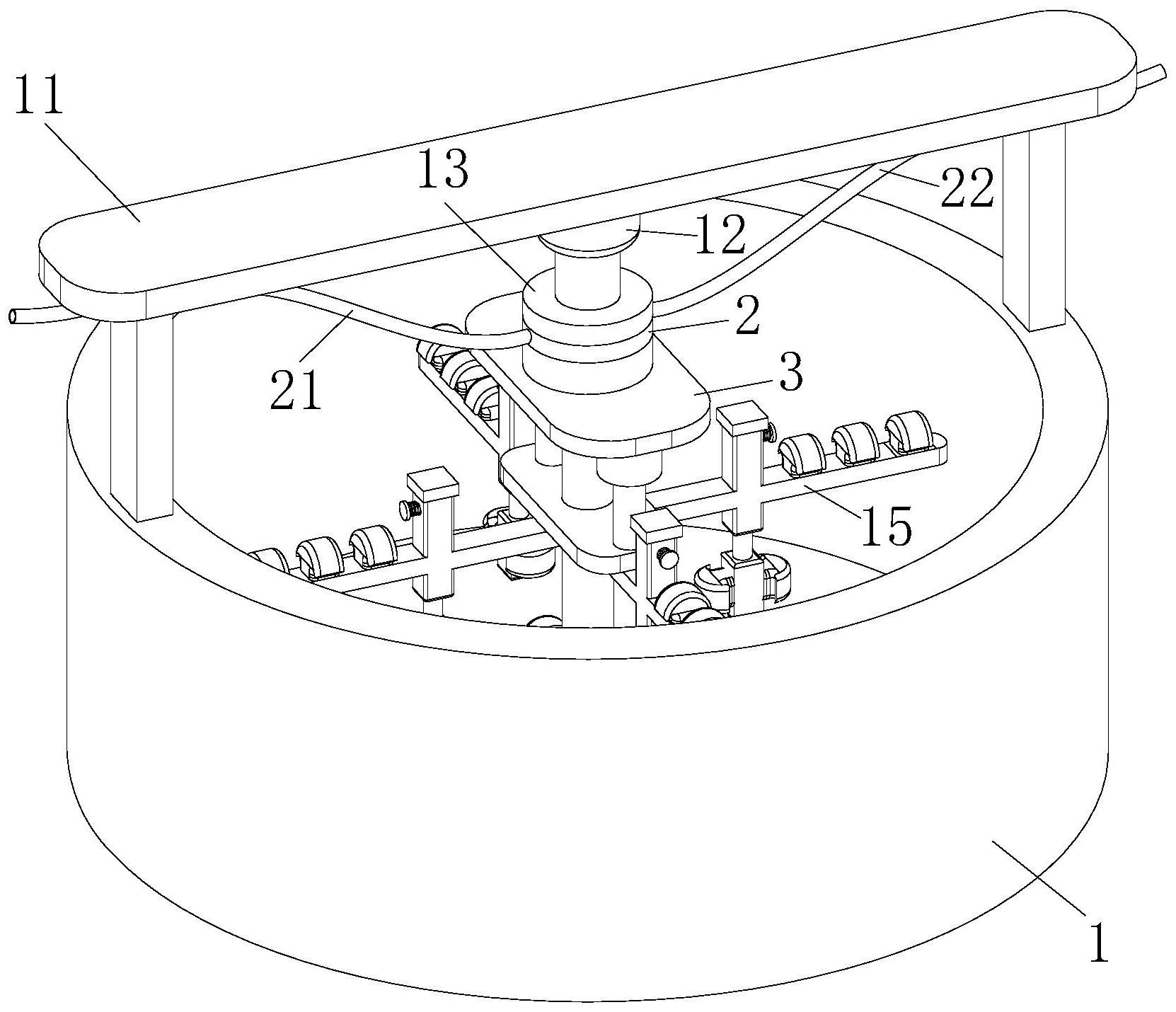

1.一種活性污泥曝氣裝置，其特征在于：包括曝氣池(1)；所述曝氣池(1)的頂端固接有支撐架(11)；所述支撐架(11)的底端固接有伺服電機(12)；所述伺服電機(12)的輸出端固接有固定筒(13)；所述固定筒(13)的內部設置有輸送組件，輸送組件用于對空氣傳輸；所述固定筒(13)的內部滑動連接有滑動桿(14)；所述滑動桿(14)的內部固接有多組傳輸架(15)，且多組傳輸架(15)連通輸送組件；所述傳輸架(15)的頂端固接有多組曝氣器(16)。
2.根據權利要求1所述的一種活性污泥曝氣裝置，其特征在于：所述輸送組件包括轉盤(2)、一號軟管(21)和二號軟管(22)；所述轉盤(2)轉動連接在固定筒(13)的內部；所述一號軟管(21)固接在轉盤(2)的內部，且一號軟管(21)的另一端固接支撐架(11)；所述二號軟管(22)固接在轉盤(2)的內部，且二號軟管(22)的另一端固接支撐架(11)。
3.根據權利要求2所述的一種活性污泥曝氣裝置，其特征在于：所述固定筒(13)的外部固接有一號固定板(3)；所述一號固定板(3)的底端固接有電缸(31)；所述一號固定板(3)的內壁滑動連接有連接滑桿(32)；所述滑動桿(14)的外部固接有二號固定板(33)，且位于傳輸架(15)頂端；所述電缸(31)的輸出端固接二號固定板(33)頂端，且連接滑桿(32)的底端固接二號固定板(33)。
4.根據權利要求2所述的一種活性污泥曝氣裝置，其特征在于：所述傳輸架(15)的內部轉動連接有轉桿(5)；所述轉桿(5)的內部固接有螺旋葉片(51)；所述轉桿(5)的底端固接有連接筒(52)；所述傳輸架(15)的內部設置有分流組件，分流組件用于封堵傳輸架(15)內部通道。
5.根據權利要求4所述的一種活性污泥曝氣裝置，其特征在于：所述分流組件包括封堵板(4)、壓板(41)、限位插銷(42)和彈性件(43)；所述封堵板(4)滑動連接在傳輸架(15)的內壁；所述壓板(41)固接在封堵板(4)的底端；所述限位插銷(42)插接在封堵板(4)的內部，且限位插銷(42)貫穿傳輸架(15)；所述彈性件(43)套接在限位插銷(42)的外部。
6.根據權利要求2所述的一種活性污泥曝氣裝置，其特征在于：所述傳輸架(15)的頂端固接有多組導流板(6)；所述導流板(6)位于曝氣器(16)處；所述導流板(6)的兩側呈彎弧形。
7.根據權利要求6所述的一種活性污泥曝氣裝置，其特征在于：所述導流板(6)的內部滑動連接有兩組滑動板(7)；所述滑動板(7)的底端固接有彈簧，且彈簧的一端與導流板(6)內壁固接；所述滑動板(7)的頂端固接有蓋板(71)。
8.根據權利要求7所述的一種活性污泥曝氣裝置，其特征在于：所述導流板(6)的頂端內壁固接有過濾網板(8)；所述過濾網板(8)的中部?jī)?nèi)壁轉動連接有轉軸(81)；所述轉軸(81)的外部固接有絞龍葉片(82)。
9.根據權利要求8所述的一種活性污泥曝氣裝置，其特征在于：所述轉軸(81)的外部固接有套環(9)；所述套環(9)的外部固接有刮板(91)，且刮板(91)貼合過濾網板(8)表面。
10.根據權利要求9所述的一種活性污泥曝氣裝置，其特征在于：所述蓋板(71)的內壁固接有彈性板(92)；所述彈性板(92)的外部套接有一號敲擊球(93)；所述彈性板(92)的外部套接有兩組二號敲擊球(94)，且兩組二號敲擊球(94)分別位于一號敲擊球(93)的側部。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種活性污泥曝氣裝置，包括曝氣池；所述曝氣池的頂端固接有支撐架；所述支撐架的底端固接有伺服電機；所述伺服電機的輸出端固接有固定筒；所述固定筒的內部設置有輸送組件，輸送組件用于對空氣傳輸；所述固定筒的內部滑動連接有滑動桿；所述滑動桿的內部固接有多組傳輸架，且多組傳輸架連通輸送組件；所述傳輸架的頂端固接有多組曝氣器；以曝氣池為污水曝氣處理的容器，將污水和活性污泥引入曝氣池的內部后，輸送組件將空氣傳輸至多組傳輸架內部，并從多組曝氣器噴出，起到對污水曝氣處理的作用，配合支撐架底端固定的伺服電機輸出端，正反向呈六十度轉動，帶動固定筒內部的滑動桿同時轉動，帶動多組曝氣器從不同區域曝氣，擴大曝氣的范圍，將污水與活性污泥混合攪拌并曝氣，使污水中的有機污染物分解，生物固體隨后從已處理污水中分離，并可根據需要將部分回流到曝氣池中，從而提高曝氣的效果，加速對污水的處理效率。
優選的，所述輸送組件包括轉盤、一號軟管和二號軟管；所述轉盤轉動連接在固定筒的內部；所述一號軟管固接在轉盤的內部，且一號軟管的另一端固接支撐架；所述二號軟管固接在轉盤的內部，且二號軟管的另一端固接支撐架；利用一號軟管和二號軟管分別外接曝氣鼓風機，將空氣引入一號軟管和二號軟管的內部，傳送至轉盤的內部，并導入滑動桿內分散，起到對引入空氣從曝氣池底端曝氣的作用，并且伺服電機輸出端轉動時，轉盤轉動在固定筒的內部，降低在固定筒轉動時一號軟管和二號軟管纏繞的情況。
優選的，所述固定筒的外部固接有一號固定板；所述一號固定板的底端固接有電缸；所述一號固定板的內壁滑動連接有連接滑桿；所述滑動桿的外部固接有二號固定板，且位于傳輸架頂端；所述電缸的輸出端固接二號固定板頂端，且連接滑桿的底端固接二號固定板；利用一號固定板底端的電缸輸出端回縮，帶動二號固定板向滑動，連接滑桿支撐滑動在一號固定板的內壁，滑動桿隨之滑動在固定筒的內部，多組曝氣器跟隨滑動桿上的傳輸架同時升降，起到對曝氣池內部的曝氣裝置升降曝氣的作用，從而提高對污水的曝氣效果和均勻程度，同時在升降曝氣裝置的過程中，伺服電機的輸出端也能轉動，可以在升降曝氣時轉動曝氣，從而增強曝氣效果。
優選的，所述傳輸架的內部轉動連接有轉桿；所述轉桿的內部固接有螺旋葉片；所述轉桿的底端固接有連接筒；所述傳輸架的內部設置有分流組件，分流組件用于封堵傳輸架內部通道；利用一號軟管和二號軟管將空氣傳導至傳輸架的內部，空氣進入轉桿的內部，并在螺旋葉片處流通，當外接曝氣鼓風機功率加大時，帶動轉桿和連接筒轉動，并且?guī)?dòng)多組曝氣器旋轉曝氣，從而擴大曝氣的范圍。
優選的，所述分流組件包括封堵板、壓板、限位插銷和彈性件；所述封堵板滑動連接在傳輸架的內壁；所述壓板固接在封堵板的底端；所述限位插銷插接在封堵板的內部，且限位插銷貫穿傳輸架；所述彈性件套接在限位插銷的外部；利用封堵板下滑傳輸架內部，帶動壓板將轉桿的進氣口堵塞，配合限位插銷貫穿傳輸架插接封堵板的內部，彈性件拉拽限位插銷固定限位，起到對傳輸架內部通道堵塞分流的作用，從而保證曝氣鼓風機功率降低后的曝氣效果，同時當增大功率時可將封堵板向上拉拽，限位插銷插接另一組插孔限位，使得轉桿的進氣口流通。
優選的，所述傳輸架的頂端固接有多組導流板；所述導流板位于曝氣器處；所述導流板的兩側呈彎弧形；利用導流板固定在曝氣器的側部，在傳輸架轉動時，導流板對曝氣器形成遮擋，將雜質和顆粒擋在導流板的外部，起到對曝氣器遮擋保護的作用，同時利用導流板的斜面?zhèn)缺�，起到�?duì)污水導向的作用，降低傳輸架轉動時產生的阻力。
優選的，所述導流板的內部滑動連接有兩組滑動板；所述滑動板的底端固接有彈簧，且彈簧的一端與導流板內壁固接；所述滑動板的頂端固接有蓋板；利用兩組滑動板滑動在導流板的內壁，并利用彈簧拉拽，在曝氣裝置工作時，空氣沖擊蓋板上頂，從蓋板側部外噴，起到曝氣的效果，當曝氣裝置停止工作時，彈簧拉拽滑動板回縮，將蓋板覆蓋在導流板上遮擋封堵，從而減少雜質和顆粒物堵塞曝氣器。
優選的，所述導流板的頂端內壁固接有過濾網板；所述過濾網板的中部?jī)?nèi)壁轉動連接有轉軸；所述轉軸的外部固接有絞龍葉片；利用轉軸固定在過濾網板上，當空氣沖擊絞龍葉片時，絞龍葉片帶動轉軸轉動，起到對空氣導流和分流的效果，降低蓋板對空氣的遮擋，同時利用過濾網板固定在曝氣器的上方位置，減少雜質和顆粒物附著曝氣器上，起到過濾雜質的效果。
優選的，所述轉軸的外部固接有套環；所述套環的外部固接有刮板，且刮板貼合過濾網板表面；利用轉軸轉動的過程中，帶動套環上的刮板對曝氣器端面刮掃，減少雜質和顆粒物的附著，同時利用外接的曝氣鼓風機增大功率，曝氣器處曝氣的功率也隨之增大，可將過濾網板上的附著物吹落，降低過濾網板孔洞堵塞的情況。
優選的，所述蓋板的內壁固接有彈性板；所述彈性板的外部套接有一號敲擊球；所述彈性板的外部套接有兩組二號敲擊球，且兩組二號敲擊球分別位于一號敲擊球的側部；大量的雜質和顆粒物沉淀在蓋板的表面堆積，在曝氣裝置運行時，若曝氣鼓風機的功率較小，曝氣器吹出的空氣不容易將蓋板頂起，所以在曝氣裝置工作時，曝氣鼓風機的功率較大時，曝氣器吹出的部分空氣將彈性板吹動，彈性板上的一號敲擊球和兩組二號敲擊球?qū)ιw板內壁敲擊，一號敲擊球配合兩組二號敲擊球敲擊產生震動，起到對蓋板表面除雜質的作用，從而便于后續工作時蓋板被頂起。
本發明的有益效果如下：
1.本發明所述的一種活性污泥曝氣裝置，通過設置的曝氣池存放污水和活性污泥，利用伺服電機輸出端轉動，帶動多組曝氣器轉動曝氣，外接曝氣鼓風機分別從一號軟管和二號軟管內部傳輸空氣至傳輸架內部，配合電缸輸出端升降，帶動多組曝氣器上下曝氣，擴大曝氣的范圍，提高對污水曝氣的效果，空氣經過螺旋葉片處時帶動轉桿轉動，連接筒上的曝氣器旋轉曝氣，進一步提高曝氣的均勻程度，利用封堵板對轉桿進氣口處封堵，在曝氣鼓風機功率低時，提高曝氣器的曝氣效果。
2.本發明所述的一種活性污泥曝氣裝置，通過設置的導流板固定在曝氣器處，在傳輸架轉動時，導流板對曝氣器遮擋保護，減少轉動時雜質和顆粒物進入曝氣器內，同時起到導流的效果，配合蓋板壓覆在導流板的頂端，在曝氣裝置停止過程中，遮擋雜質和顆粒物，降低曝氣器被堵塞的情況，利用過濾網板對雜質和顆粒物過濾，配合曝氣器處曝氣帶動絞龍葉片轉動，起到導流和分流的效果，利用轉軸轉動時帶動刮板刮掃過濾網板表面，降低過濾網板表面雜質和顆粒物的附著。
（發明人：彭發龍;朱旭佳;黃小龍;吳蘭蘭;竇曉明）
