公布日：2023.11.24
申請日：2023.10.23
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/32(2023.01)N;C02F1/40(2023.01)N;C02F3/30(2023.01)N
摘要
本發明涉及一種含油污水處理系統，包括：格柵單元，用于承接生活污水，將污水中的漂浮物攔截；提升泵井，用于承接格柵單元過濾后的污水；隔油初沉池，用于承接提升泵井內的污水；第一污水提升裝置，位于提升泵井內；調節池，用于承接隔油初沉池內的污水，所述調節池與隔油初沉池之間通過溢流口連通；一體化污水處理單元，用于將調節池內的污水進行處理；以及第二污水提升裝置，位于調節池內，用于將調節池內的污水送至一體化污水處理單元內；使得調節池內的污水中的含泥沙量和含油污量均位于較低水平，因此在后續污水處理中一定程度上避免了污水油污較多時污水處理效率多的情況，使得一體化污水處理設備對污水進行高效的處理。
權利要求書

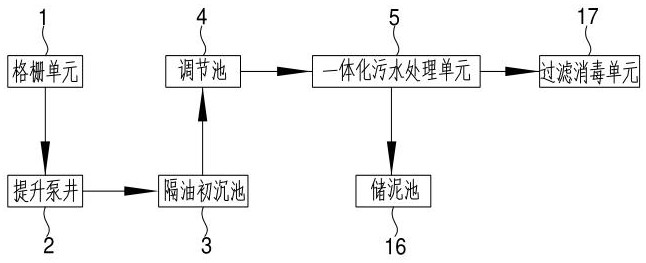

1.一種含油污水處理系統，其特征在于，包括：格柵單元(1)，用于承接生活污水，將污水中的漂浮物攔截；提升泵井(2)，用于承接格柵單元(1)過濾后的污水；隔油初沉池(3)，用于承接提升泵井(2)內的污水；第一污水提升裝置(6)，位于提升泵井(2)內，所述第一污水提升裝置(6)用于將提升泵井(2)內的污水提升至隔油初沉池(3)內；調節池(4)，用于承接隔油初沉池(3)內的污水，所述調節池(4)與隔油初沉池(3)之間通過溢流口(8)連通；一體化污水處理單元(5)，用于將調節池(4)內的污水進行處理；以及第二污水提升裝置(7)，位于調節池(4)內，用于將調節池(4)內的污水送至一體化污水處理單元(5)內；其中，所述溢流口(8)位于隔油初沉池(3)和調節池(4)深度方向的中部段位置，所述溢流口(8)內設置有啟閉機構。
2.根據權利要求1所述的一種含油污水處理系統，其特征在于，所述第一污水提升裝置(6)包括第一出水口(61)和第二出水口(62)，所述第一出水口(61)位于提升泵井(2)內，所述第二出水口(62)與隔油初沉池(3)連通。
3.根據權利要求1所述的一種含油污水處理系統，其特征在于，所述第二污水提升裝置(7)包括第三出水口(71)和第四出水口(72)，所述第三出水口(71)位于調節池(4)內，所述第四出水口(72)與一體化污水處理單元(5)連通。
4.根據權利要求3所述的一種含油污水處理系統，其特征在于，沿著調節池(4)的深度方向所述第三出水口(71)位于溢流口(8)的下方。
5.根據權利要求3所述的一種含油污水處理系統，其特征在于，所述一體化污水處理單元(5)包括依次連通的預脫硝池(51)、厭氧池(52)、缺氧池(53)、好氧池(54)、沉淀池(55)和中間水池(56)，所述好氧池(54)內設置有組合型填料(9)，所述第四出水口(72)與預脫硝池(51)連通。
6.根據權利要求5所述的一種含油污水處理系統，其特征在于，所述預脫硝池(51)與厭氧池(52)連通處位于預脫硝池(51)和厭氧池(52)的最低水位處，所述厭氧池(52)和缺氧池(53)的連通處位于厭氧池(52)和缺氧池(53)的最高水位處，所述缺氧池(53)和好氧池(54)的連通處位于缺氧池(53)和好氧池(54)的最低水位處，所述好氧池(54)和沉淀池(55)的連通處位于好氧池(54)和沉淀池(55)的最高水位處。
7.根據權利要求5所述的一種含油污水處理系統，其特征在于，所述沉淀池(55)的最高水位大于中間水池(56)的最高水位，所述沉淀池(55)和中間水池(56)之間設置有溢流槽(10)，所述溢流槽(10)的最低水位小于沉淀池(55)和中間水池(56)的最高水位。
8.根據權利要求5所述的一種含油污水處理系統，其特征在于，所述預脫硝池(51)和厭氧池(52)內設置有氣攪拌系統(11)，所述缺氧池(53)內設置有缺氧曝氣系統(12)，所述好氧池(54)內設置有曝氣系統(13)。
9.根據權利要求5所述的一種含油污水處理系統，其特征在于，所述沉淀池(55)內設置有硝化液回流系統(14)和污泥回流系統(15)，所述硝化液回流系統(14)用于將好氧池(54)內的部分污水運輸至缺氧池(53)內，所述污泥回流系統(15)用于將沉淀池(55)內的部分污泥運輸至預脫硝池(51)內。
10.根據權利要求9所述的一種含油污水處理系統，其特征在于，所述污泥回流系統(15)包括第一污泥出口(151)和第二污泥出口(152)，所述第一污泥出口(151)與預脫硝池(51)連通，所述第二污泥出口(152)連通有儲泥池(16)。
發明內容
為了解決具有油污的污水處理效率低的問題，本申請?zhí)峁┮环N含油污水處理系統。
本發明的上述發明目的是通過以下技術方案得以實現的：一種含油污水處理系統，包括：格柵單元，用于承接生活污水，將污水中的漂浮物攔截；提升泵井，用于承接格柵單元過濾后的污水；隔油初沉池，用于承接提升泵井內的污水；第一污水提升裝置，位于提升泵井內，所述第一污水提升裝置用于將提升泵井內的污水提升至隔油初沉池內；調節池，用于承接隔油初沉池內的污水，所述調節池與隔油初沉池之間通過溢流口連通；一體化污水處理單元，用于將調節池內的污水進行處理；以及第二污水提升裝置，位于調節池內，用于將調節池內的污水送至一體化污水處理單元內；其中，所述溢流口位于隔油初沉池和調節池深度方向的中部段位置，所述溢流口內設置有啟閉機構。
通過采用上述技術方案，污水經收集管網收集后首先通過格柵單元將污水中的漂浮物、垃圾、懸浮物過濾，之后污水流入提升泵井內，并通過第一污水提升裝置將污水提升至隔油初沉池內，此時，通過啟閉機構將溢流口關閉，隔油初沉池內的水位將逐漸上升，當水位上升至隔油初沉池的高水位位置時，通過啟閉機構打開溢流口，此時污水將逐漸通過溢流口進入調節池內，在此過程中，由于油污的密度較小，因此油污會處于隔油初沉池內的高水位附近，而從溢流口進入調節池內的污水中含油污的量非常少，同時，砂石等的密度較大，將沉淀進入隔油初沉池底部，最終使得調節池內的污水中的含泥沙量和含油污量均位于較低水平，因此在后續污水處理中一定程度上避免了污水油污較多時污水處理效率多的情況，使得一體化污水處理設備對污水進行高效的處理。
優選的，所述第一污水提升裝置包括第一出水口和第二出水口，所述第一出水口位于提升泵井內，所述第二出水口與隔油初沉池連通。
通過采用上述技術方案，第一出口位于提升泵井內，會使得提升泵井內的污水被攪拌，因此不易在提升泵井內出現大量沉淀，在使用中，不需要頻繁對提升泵井進行停機清理，污水處理效率高。
優選的，所述第二污水提升裝置包括第三出水口和第四出水口，所述第三出水口位于調節池內，所述第四出水口與一體化污水處理單元連通。
通過采用上述技術方案，第三出口位于調節池內，會使得調節池內的污水被攪拌，因此不易在調節池內出現大量沉淀，在使用中，不需要頻繁對調節池進行停機清理，污水處理效率高。
優選的，沿著調節池的深度方向所述第三出水口位于溢流口的下方。
通過采用上述技術方案，能夠?qū)φ{(diào)節池內的污水起到更好的攪拌效果，有效避免污水在調節池內出現沉淀和分層的情況。
優選的，所述一體化污水處理單元包括依次連通的預脫硝池、厭氧池、缺氧池、好氧池、沉淀池和中間水池，所述好氧池內設置有組合型填料，所述第四出水口與預脫硝池連通。
通過采用上述技術方案，通過厭氧、缺氧和好氧等微生物的處理，使得污水中的有機污染物、氮和磷等被大量吸附、降解，處理后的水通過沉淀池進行泥水分離后即可達到處理效果，處理效率較高。
優選的，所述預脫硝池與厭氧池連通處位于預脫硝池和厭氧池的最低水位處，所述厭氧池和缺氧池的連通處位于厭氧池和缺氧池的最高水位處，所述缺氧池和好氧池的連通處位于缺氧池和好氧池的最低水位處，所述好氧池和沉淀池的連通處位于好氧池和沉淀池的最高水位處。
通過采用上述技術方案，通過將預脫硝池、厭氧池、缺氧池、好氧池和沉淀池之間的連通處如此設計，能夠延長污水在一體化污水處理單元內的留存時間，保證污水能夠被微生物有效處理，提高污水處理效果。
優選的，所述沉淀池的最高水位大于中間水池的最高水位，所述沉淀池和中間水池之間設置有溢流槽，所述溢流槽的最低水位小于沉淀池和中間水池的最高水位。
通過采用上述技術方案，通過設置溢流槽能夠使得沉淀池內的上層清水進入中間水池內，提高沉淀池的過濾效果，同時由于溢流槽的最低水位小于沉淀池和中間水池的最高水位，因此沉淀池內的水溢流進入溢流槽后，會在溢流槽中存留一定時間后再溢流進入中間水池，可通過溢流槽內沉淀物的量判斷污水處理效果，同時通過溢流槽能夠進行二次沉淀，進一步提高污水處理效果。
優選的，所述預脫硝池和厭氧池內設置有氣攪拌系統，所述缺氧池內設置有缺氧曝氣系統，所述好氧池內設置有曝氣系統。
通過采用上述技術方案，通過氣攪拌系統、缺氧曝氣系統和曝氣系統能夠?qū)︻A(yù)脫硝池、厭氧池、缺氧池和好氧池內的污水進行攪拌，使得污水不易在預脫硝池、厭氧池、缺氧池和好氧池內出現大量沉淀，能夠降低預脫硝池、厭氧池、缺氧池和好氧池的清理頻次，減少停機次數，提高污水處理效率。
優選的，所述沉淀池內設置有硝化液回流系統和污泥回流系統，所述硝化液回流系統用于將好氧池內的部分污水運輸至缺氧池內，所述污泥回流系統用于將沉淀池內的部分污泥運輸至預脫硝池內。
通過采用上述技術方案，通過污泥回流系統能夠?qū)⒊恋沓貎?nèi)的部分活性泥運輸至預脫硝池內，以使得一體化污水處理單元內的活性泥保持在較佳的范圍內，通過硝化液回流系統能夠提升對污水的處理效果，能夠讓污水處理后符合排放標準。
優選的，所述污泥回流系統包括第一污泥出口和第二污泥出口，所述第一污泥出口與預脫硝池連通，所述第二污泥出口連通有儲泥池。
通過采用上述技術方案，通過第二污泥出口能夠?qū)⒉糠帜嗯懦�，避免沉淀池�?nèi)泥較多時影響污水處理效果。
綜上所述，本發明包括以下至少一種有益技術效果：調節池內的污水中的含泥沙量和含油污量均位于較低水平，因此在后續污水處理中一定程度上避免了污水油污較多時污水處理效率多的情況，使得一體化污水處理設備對污水進行高效的處理；第一污水提升裝置的第三出口位于調節池內，會使得調節池內的污水被攪拌，因此不易在調節池內出現大量沉淀，在使用中，不需要頻繁對調節池和一體化污水處理單元進行停機清理，只需要定期對沉砂池進行清理，污水處理效率高；通過提升泵井能夠應對污水管網中的流量波動，通過控制第一污水提升裝置的流量，即可控制注入隔油初沉池內污水的量，有效避免進入隔油初沉池內污水流量出現波動時，導致隔油初沉池內水位低于溢流口或高于最高水位的情況，保證在污水管網出現流量波動時也能夠正常且高效的對污水進行處理。
（發明人：羅豐;吉強;胡志武;雷明坤;唐偉華;周期望;周嫻）
