公布日：2023.04.07
申請日：2022.12.05
分類號：C02F9/00(2023.01)I
摘要
本發明公開了一種工業清洗廢水凈化系統，包括原水收集槽、與原水收集槽連接的生化處理單元、與生化處理單元連接的膜生物反應單元、與膜生物反應單元連接的過濾殺菌系統、與膜生物反應單元連接的污泥處理系統，經過濾殺菌系統處理的廢水進入除磷樹脂單元和除氮樹脂單元，除磷樹脂單元和除氮樹脂單元產生的樹脂再生廢液經過低溫蒸發器處理后進入所述膜生物反應單元。本發明的除磷樹脂單元和除氮樹脂單元能夠有效去除廢水中的磷、氮，產生的樹脂再生廢液經過低溫蒸發器處理后，冷凝液排入所述膜生物反應單元處理，濃縮廢液經收集后委外處理，如此，能夠?qū)θコ住⒌蟮脑偕鷱U水進行有效凈化處理。
權利要求書

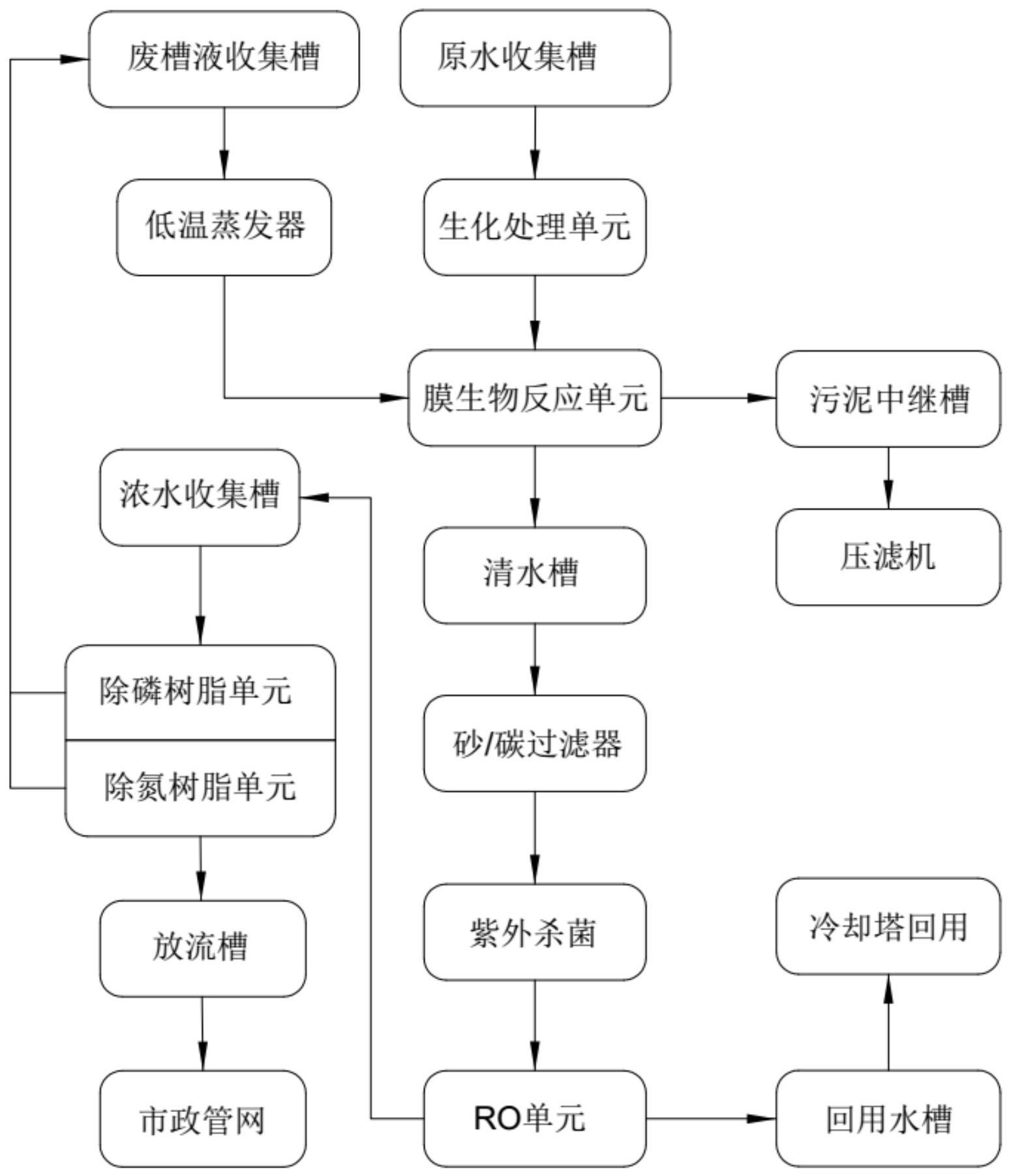

1.一種工業清洗廢水凈化系統，包括原水收集槽、與原水收集槽連接的生化處理單元、與生化處理單元連接的膜生物反應單元、與膜生物反應單元連接的過濾殺菌系統、與膜生物反應單元連接的污泥處理系統，其特征在于：經過濾殺菌系統處理的廢水進入除磷樹脂單元和除氮樹脂單元，除磷樹脂單元和除氮樹脂單元產生的樹脂再生廢液經過低溫蒸發器處理后進入所述膜生物反應單元。
2.如權利要求1所述的一種工業清洗廢水凈化系統，其特征在于：經過除磷樹脂單元和除氮樹脂單元處理的達標水經放流槽進入市政管網。
3.如權利要求1所述的一種工業清洗廢水凈化系統，其特征在于：過濾殺菌系統包括與膜生物反應單元連接的清水槽、與清水槽連接的砂/碳過濾器、與砂/碳過濾器連接的紫外殺菌單元、與紫外殺菌單元連接的RO單元，RO單元連接有回用水槽，回用水槽連接冷卻塔。
4.如權利要求3所述的一種工業清洗廢水凈化系統，其特征在于：RO單元連接有濃水收集槽，廢水經濃水收集槽進入除磷樹脂單元和除氮樹脂單元連接，由除磷樹脂單元和除氮樹脂單元流出的樹脂再生廢液進入廢槽液收集槽，廢槽液收集槽中的廢水進入低溫蒸發器。
5.如權利要求1所述的一種工業清洗廢水凈化系統，其特征在于：污泥處理系統包括與膜生物反應單元連接的污泥中繼槽、與污泥中繼槽連接的壓濾機。
6.如權利要求1所述的一種工業清洗廢水凈化系統，其特征在于：原水收集槽中設有大過濾網片，大過濾網片位于原水收集槽的中下部，原水收集槽的進水口位于大過濾網片的下方，原水收集槽的出水口位于大過濾網片的上方；大過濾網片配套有清洗機器人，清洗機器人包括頂框、安裝在頂框上的小過濾網片、安裝在頂框下方的毛刷筒、設置在毛刷筒中的小型電機、設置在頂框四角處的支腿。
發明內容
本發明所解決的技術問題：如何有效去除廢水中的磷、氮，以及，如何對去除磷、氮后的再生廢水進行處理。
為解決上述技術問題，本發明提供如下技術方案：一種工業清洗廢水凈化系統，包括原水收集槽、與原水收集槽連接的生化處理單元、與生化處理單元連接的膜生物反應單元、與膜生物反應單元連接的過濾殺菌系統、與膜生物反應單元連接的污泥處理系統，經過濾殺菌系統處理的廢水進入除磷樹脂單元和除氮樹脂單元，除磷樹脂單元和除氮樹脂單元產生的樹脂再生廢液經過低溫蒸發器處理后進入所述膜生物反應單元。
生化處理單元包括厭氧段、好氧段兩個部分。在厭氧段，可以在短時間內和相對較高的負荷下獲得較高的有機物去除率，并可將難降解的有機大分子分解為易降解的有機小分子，可大大改善和提高廢水的可生化性和溶解性。好氧段是一種生物膜法為主，兼有活性泥的生物處理裝置，通過提供氧源，污水中的有機物被微生物所吸附、降解，使水質得到凈化。出水進入膜生物反應單元。
在膜生物反應單元，生物膜的存在大大提高了系統固液分離的能力，從而使系統出水，水質和容積負荷都得到大幅度提高，經膜處理后的水質標準高，經過消毒，最后形成水質和生物安全性高的優質再生水，可直接作為新生水源。由于膜的過濾作用，微生物被完全截留在膜生物反應器中，實現了水力停留時間與活性污泥泥齡的徹底分離，消除了傳統活性污泥法中污泥膨脹問題。膜生物反應器具有對污染物去除效率高、硝化能力強，可同時進行硝化、反硝化、脫氮效果好、出水水質穩定、剩余污泥產量低、設備緊湊、占地面積少(只有傳統工藝的1/3-1/2)、增量擴容方便、自動化程度高、操作簡單等優點。
膜生物反應單元的污泥泵入污泥處理系統，膜生物反應單元的廢水經過濾殺菌系統處理后進入除磷樹脂單元和除氮樹脂單元。
化學沉淀法除磷工藝雖除磷效率相對較，但消耗化學藥劑并產生大量的化學污泥，處理成本相對昂貴；而傳統的生物處理工藝操作簡單，但磷去除效率較低，難以滿足出水要求。除磷樹脂是基于含有優良物理和化學穩定性的I型季胺官能基的特級聚苯乙烯丙烯酸強堿性陰離子除磷交換樹脂，適用于磷酸鹽去除。使用壽命更長，效果更持久穩定，能去除廢水中各價態的磷(正磷、次磷等)。
除硝酸氮樹脂為大孔強堿性季胺官能基樹脂，在樹脂官能團NR3+中的N原子周圍增加碳源子數目可以提樹脂對硝酸鹽的選擇性，對硝酸鹽的選擇性順序依次為：HCO3-＜Cl-＜SO42-＜NO3-。除硝酸鹽樹脂處理精度，各種廢水中總氮含量可做到1ppm，穩定達標地表三；除氨氮樹脂為核子級磺酸基強酸性樹脂，在蒸發器冷凝水去除氨氮、膜后水去除氨氮等領域，以及針對養殖、化工等行業生化后微量氨氮廢水處理均具有很好的效果，可保證出水穩定，達標排放。目前，在垃圾滲濾液DTRO膜、RO膜后產水氨氮深度處理、蒸發冷凝水、煤礦礦井水、電池電子行業、生活污水、水產養殖水、化工廢水、養殖廢水、飲用水氨氮深度處理均得到了廣泛運用并獲得良好成效。
除磷樹脂單元和除氮樹脂單元產生的樹脂再生廢液進入低溫蒸發器處理，低溫蒸發器處理多種污染廢水或含油產品的水，尤其是來自切削液廢水、清洗廢水、表面處理廢水、高鹽廢水、探傷檢測廢水或其他生產過程用水等等。
本發明的除磷樹脂單元和除氮樹脂單元能夠有效去除廢水中的磷、氮，產生的樹脂再生廢液經過低溫蒸發器處理后，冷凝液排入所述膜生物反應單元處理，濃縮廢液經收集后委外處理，如此，能夠?qū)θコ�、氮后的再生廢水進行有效凈化處理。
（發明人：紀新運;王小莉）
