公布日：2023.06.23

申請日：2023.02.10

分類號：C02F1/04(2023.01)I;B01D1/26(2006.01)I;B01D1/28(2006.01)I;B01D1/30(2006.01)I;B01D5/00(2006.01)I;C02F103/32(2006.01)N

摘要

本發明公開了一種小麥淀粉工藝廢水MVR蒸發系統，包括物料罐、輸送泵、蒸發裝置、蒸汽壓縮機、表面冷凝器、真空泵組、蒸汽輸送管路、冷凝水罐及出料管路，本發明是利用機械式蒸汽再壓縮技術在真空狀態下對小麥淀粉工藝廢水進行蒸發濃縮，真空狀態下能夠有效的降低工藝廢水的沸點，使其在較低的溫度下即可進行蒸發濃縮，同時利用機械式蒸汽再壓縮技術將蒸發器分離出的二次蒸汽加壓升溫后再次作為熱源使用，蒸汽源提供的一次蒸汽只做補充使用，從而有效的降低一次蒸汽的使用量，減少能源消耗，另外，利用多個并聯布置的蒸發器，能夠有效的提高蒸發強度及蒸發效率，減少設備投入成本，從而有效的降低企業生產成本，提高企業市場競爭力。

權利要求書

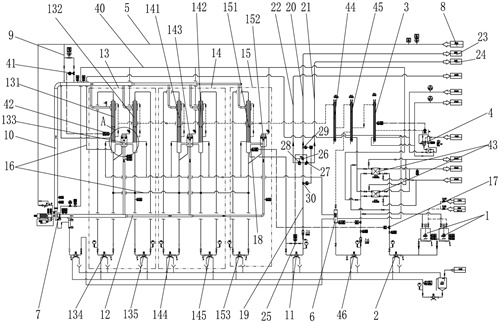

1.一種小麥淀粉工藝廢水MVR蒸發系統，其特征在于：包括物料罐（1）、輸送泵（2）、蒸發裝置、蒸汽壓縮機（7）、表面冷凝器（3）、真空泵組（4）、蒸汽輸送管路（5）、冷凝水罐（6）及出料管路，物料罐（1），用于收集存儲小麥淀粉工藝廢水，輸送泵（2），將物料罐（1）內的工藝廢水輸送進入蒸發裝置，輸送泵（2）的進料口通過管路連通物料罐（1）的出料口，輸送泵（2）的出料口通過進料管路（16）連通蒸發裝置，蒸發裝置，利用一次蒸汽或者壓縮蒸汽對工藝廢水進行蒸發濃縮，蒸發裝置包括多個并聯布置的蒸發器，多個蒸發器的進氣口分別通過管路連通壓縮蒸汽管路（10），多個蒸發器的出氣口分別通過管路連通回氣管路（12），多個蒸發器的進料口均與進料管路（16）連通，多個蒸發器中的一個蒸發器的出料口與出料泵（11）的進料口連通，出料泵（11）的出料口連通出料管路，蒸汽壓縮機（7），將蒸發裝置的多個蒸發器產生的二次蒸汽進行再壓縮，使其增壓升溫成高品位的壓縮蒸汽，蒸汽壓縮機（7）的出氣口通過壓縮蒸汽管路（10）分別連接蒸發裝置的多個蒸發器的進氣口，蒸汽壓縮機（7）的進氣口通過回氣管路（12）連通蒸發裝置的多個蒸發器的出氣口，蒸汽壓縮機（7）的氣密進氣口通過蒸汽輸送管路（5）連通蒸汽源（8），蒸汽輸送管路（5），用于輸送一次蒸汽，蒸汽輸送管路（5）的進氣口與蒸汽源（8）連通，蒸汽輸送管路（5）通過補氣管路（9）連通壓縮蒸汽管路（10），表面冷凝器（3），對蒸發裝置產生的不凝氣進行冷凝處理，表面冷凝器（3）的進氣口連通蒸發裝置的不凝氣出氣口，表面冷凝器（3）的出氣口連通真空泵組（4）的進氣口，真空泵組（4），真空泵組（4）為不凝氣的流動提供動力，真空泵組（4）的出氣口排空，冷凝水罐（6），用于收集存儲冷凝水，冷凝水罐（6）的進水口連通蒸發裝置的多個蒸發器的冷凝水出口、不凝氣預熱器的冷凝水出口及表面冷凝器（3）的冷凝水出口，冷凝水罐（6）的出水口連接冷凝水泵（46）的進水口，冷凝水泵（46）用于輸送冷凝水。

2.根據權利要求1所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的蒸發裝置包括并聯設置的一級蒸發器（13）、二級蒸發器（14）及三級蒸發器（15），所述的一級蒸發器（13）與二級蒸發器（14）結構相同，均包括加熱器A、加熱器B、分離器、循環泵A及循環泵B，所述的加熱器A的進氣口及加熱器B的進氣口分別通過管路與壓縮蒸汽管路（10）連通，加熱器A的進料口、加熱器B的進料口分別通過管路與進料管路（16）連通，所述的加熱器A的循環出料口通過管路連通循環泵A的進料口，循環泵A的出料口通過管路連通加熱器A的循環進料口，所述的加熱器B的循環出料口通過管路連通循環泵B的進料口，循環泵B的出料口通過管路連通加熱器B的循環進料口，加熱器A的出料口及加熱器B的出料口均與分離器的進料口連通，所述的分離器的出氣口通過管路連接蒸汽壓縮機（7）的進氣口，分離器的出料口連通循環泵A或循環泵B的進料口。

3.根據權利要求2所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的三級蒸發器（15）包括三級加熱器（151）、三級分離器（152）及三級循環泵（153），三級加熱器（151）的進氣口通過管路與壓縮蒸汽管路（10）連通，三級加熱器（151）的進料口通過管路連接進料管路（16），三級加熱器（151）的出料口連通三級分離器（152）的進料口，三級加熱器（151）的循環出料口通過管路連通三級循環泵（153）的進料口，三級循環泵（153）的出料口通過管路連通三級加熱器（151）的循環進料口，三級分離器（152）的出料口連通三級循環泵（153）的進料口，三級分離器（152）的出氣口通過回氣管路（12）連通蒸汽壓縮機（7）的進氣口。

4.根據權利要求2或3所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的一級蒸發器（13）及二級蒸發器（14）的分離器與三級蒸發器（15）的三級分離器（152）結構相同，均包括分離殼體（31）、分離進料口（32）、分離出氣管（33）及除沫裝置（34），所述的分離殼體（31）上設置有分離進料口（32），三級分離器（152）的分離進料口（32）連通三級加熱器（151）的出料口，一級蒸發器（13）的分離器的進料口連通一級蒸發器（13）的加熱器A及加熱器B的出料口，二級蒸發器（14）的分離器的進料口連通二級蒸發器（14）的加熱器A及加熱器B的出料口，所述的分離殼體（31）內上部設置有除沫裝置（34），除沫裝置（34）將分離殼體（31）內腔分割成上部的出氣腔（35）及下部的出料腔（36），所述的出料腔（36）上設置分離出料口（37），所述的分離殼體（31）內設置有分離出氣管（33），所述的分離出氣管（33）沿分離殼體（31）的高度方向自上而下布置，分離出氣管（33）的進氣口位于分離出氣腔（35）內，分離出氣管（33）的出氣口通過回氣管路（12）連通蒸汽壓縮機（7）的進氣口，所述的三級蒸發器（15）的三級分離器（152）的分離出料口（37）通過管路連通三級循環泵（153）的進料口，所述的一級蒸發器（13）的分離器的分離出料口（37）通過管路連通一級蒸發器（13）的循環泵A或循環泵B的進料口，所述的二級蒸發器（14）的分離器的分離出料口（37）通過管路連通二級蒸發器（14）的循環泵A或循環泵B的進料口。

5.根據權利要求4所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的分離殼體（31）的出氣腔（35）內設置有沖洗噴嘴（38），所述的沖洗噴嘴（38）通過沖洗管路（39）連通冷凝水總管（40），所述的冷凝水總管（40）連接冷凝水泵（46）的出水口。

6.根據權利要求2所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的三級蒸發器（15）的三級加熱器（151）上設置有液位變送儀（18），所述的輸送泵（2）的出料口上連接的進料管路（16）上設置有進料調節閥（17），通過液位變送儀（18）控制調節進料調節閥（17）。

7.根據權利要求1所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的輸送泵（2）的出料口與蒸發裝置之間設置有預熱系統，預熱系統利用冷凝水及不凝氣對小麥淀粉工藝廢水進行預熱，所述的預熱系統包括冷凝水預熱裝置（43）、一級不凝氣預熱器（44）及二級不凝氣預熱器（45），所述的冷凝水預熱裝置（43）包括多個并聯布置的板式換熱器，多個板式換熱器的進料口分別通過管路與輸送泵（2）的出料口連通，多個板式換熱器的出料口分別通過管路連通二級不凝氣預熱器（45）的進料口，多個板式換熱器的進水口分別通過管路連通冷凝水泵（46）的出水口，多個板式換熱器的出水口均與出水管路連通，所述的二級不凝氣預熱器（45）的出料口通過管路連通一級不凝氣預熱器（44）的進料口，一級不凝氣預熱器（44）的出料口連通進料管路（16），一級不凝氣預熱器（44）的進氣口連通蒸發裝置的不凝氣出氣口，一級不凝氣預熱器（44）的出氣口連通二級不凝氣預熱器（45）的進氣口，二級不凝氣預熱器（45）的出氣口連通表面冷凝器（3）的進氣口。

8.根據權利要求1所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的物料罐（1）包括兩個并聯布置的廢水緩存罐，兩個廢水緩存罐的出料口分別通過管路與輸送泵（2）的進料口連通，廢水緩存罐內設置有攪拌裝置。

9.根據權利要求1所述的小麥淀粉工藝廢水MVR蒸發系統，其特征在于：所述的出料管路包括出料總管（19）、濃漿出料管（20）、清洗出料管（21）及回流管（22），出料泵（11）的出料口通過出料總管（19）分別與濃漿出料管（20）、清洗出料管（21）及回流管（22）連通，濃漿出料管（20）連通出料總管（19）與成品罐（23），清洗出料管（21）連通出料總管（19）與污水罐（24），回來管連通出料總管（19）與物料罐（1），所述的出料總管（19）上設置有質量密度計（25），所述的濃漿出料管（20）上設置有濃漿出料閥（26），清洗出料管（21）上設置清洗水出料閥（27），回流管（22）上設置有回流閥（28），通過質量密度計（25）控制濃漿出料閥（26）、清洗水出料閥（27）及回流閥（28），所述的濃漿出料管（20）上設置有流量傳感器（29），所述的出料總管（19）上設置有總出料閥（30），通過流量傳感器（29）控制總出料閥（30）。

發明內容

綜上所述，為了克服現有技術問題的不足，本發明提供了一種小麥淀粉工藝廢水MVR蒸發系統，它是利用機械式蒸汽再壓縮技術在真空狀態下對小麥淀粉工藝廢水進行蒸發濃縮，真空狀態下能夠有效的降低工藝廢水的沸點，使其在較低的溫度下即可進行蒸發濃縮，同時利用機械式蒸汽再壓縮技術將蒸發器分離出的二次蒸汽加壓升溫后再次作為熱源使用，蒸汽源提供的一次蒸汽只做補充使用，從而有效的降低一次蒸汽的使用量，減少能源消耗，另外，利用多個并聯布置的蒸發器，能夠有效的提高蒸發強度及蒸發效率，減少設備投入成本，從而有效的降低企業生產成本，提高企業市場競爭力。

為解決上述技術問題，本發明采用的技術方案為：一種小麥淀粉工藝廢水MVR蒸發系統，其中：包括物料罐、輸送泵、蒸發裝置、蒸汽壓縮機、表面冷凝器、真空泵組、蒸汽輸送管路、冷凝水罐及出料管路，物料罐，用于收集存儲小麥淀粉工藝廢水，輸送泵，將物料罐內的工藝廢水輸送進入蒸發裝置，輸送泵的進料口通過管路連通物料罐的出料口，輸送泵的出料口通過進料管路連通蒸發裝置，蒸發裝置，利用一次蒸汽或者壓縮蒸汽對工藝廢水進行蒸發濃縮，蒸發裝置包括多個并聯布置的蒸發器，多個蒸發器的進氣口分別通過管路連通壓縮蒸汽管路，多個蒸發器的出氣口分別通過管路連通回氣管路，多個蒸發器的進料口均與進料管路連通，多個蒸發器中的一個蒸發器的出料口與出料泵的進料口連通，出料泵的出料口連通出料管路，蒸汽壓縮機，將蒸發裝置的多個蒸發器產生的二次蒸汽進行再壓縮，使其增壓升溫成高品位的壓縮蒸汽，蒸汽壓縮機的出氣口通過壓縮蒸汽管路分別連接蒸發裝置的多個蒸發器的進氣口，蒸汽壓縮機的進氣口通過回氣管路連通蒸發裝置的多個蒸發器的出氣口，蒸汽壓縮機的氣密進氣口通過蒸汽輸送管路連通蒸汽源，蒸汽輸送管路，用于輸送一次蒸汽，蒸汽輸送管路的進氣口與蒸汽源連通，蒸汽輸送管路通過補氣管路連通壓縮蒸汽管路，表面冷凝器，對蒸發裝置產生的不凝氣進行冷凝處理，表面冷凝器的進氣口連通蒸發裝置的不凝氣出氣口，表面冷凝器的出氣口連通真空泵組的進氣口，真空泵組，真空泵組為不凝氣的流動提供動力，真空泵組的出氣口排空，冷凝水罐，用于收集存儲冷凝水，冷凝水罐的進水口連通蒸發裝置的多個蒸發器的冷凝水出口、不凝氣預熱器的冷凝水出口及表面冷凝器的冷凝水出口，冷凝水罐的出水口連接冷凝水泵的進水口，冷凝水泵用于輸送冷凝水。

本發明的技術方案還可以是這樣實現的：所述的蒸發裝置包括并聯設置的一級蒸發器、二級蒸發器及三級蒸發器，所述的一級蒸發器與二級蒸發器結構相同，均包括加熱器A、加熱器B、分離器、循環泵A及循環泵B，所述的加熱器A的進氣口及加熱器B的進氣口分別通過管路與壓縮蒸汽管路連通，加熱器A的進料口、加熱器B的進料口分別通過管路與進料管路連通，所述的加熱器A的循環出料口通過管路連通循環泵A的進料口，循環泵A的出料口通過管路連通加熱器A的循環進料口，所述的加熱器B的循環出料口通過管路連通循環泵B的進料口，循環泵B的出料口通過管路連通加熱器B的循環進料口，加熱器A的出料口及加熱器B的出料口均與分離器的進料口連通，所述的分離器的出氣口通過管路連接蒸汽壓縮機的進氣口，分離器的出料口連通循環泵A或循環泵B的進料口。

本發明的技術方案還可以是這樣實現的：所述的三級蒸發器包括三級加熱器、三級分離器及三級循環泵，三級加熱器的進氣口通過管路與壓縮蒸汽管路連通，三級加熱器的進料口通過管路連接進料管路，三級加熱器的出料口連通三級分離器的進料口，三級加熱器的循環出料口通過管路連通三級循環泵的進料口，三級循環泵的出料口通過管路連通三級加熱器的循環進料口，三級分離器的出料口連通三級循環泵的進料口，三級分離器的出氣口通過管路連通蒸汽壓縮機的進氣口。

本發明的技術方案還可以是這樣實現的：所述的一級蒸發器及二級蒸發器的分離器與三級蒸發器的三級分離器結構相同，均包括分離殼體、分離進料口、分離出氣管及除沫裝置，所述的分離殼體上設置有分離進料口，三級分離器的分離進料口連通三級加熱器的出料口，一級蒸發器的分離器的進料口連通一級蒸發器的加熱器A及加熱器B的出料口，二級蒸發器的分離器的進料口連通二級蒸發器的加熱器A及加熱器B的出料口，所述的分離殼體內上部設置有除沫裝置，除沫裝置將分離殼體內腔分割成上部的出氣腔及下部的出料腔，所述的出料腔上設置分離出料口，所述的分離殼體內設置有分離出氣管，所述的分離出氣管沿分離殼體的高度方向自上而下布置，分離出氣管的進氣口位于分離出氣腔內，分離出氣管的出氣口通過回氣管路連通蒸汽壓縮機的進氣口，所述的三級蒸發器的三級分離器的分離出料口通過管路連通三級循環泵的進料口，所述的一級蒸發器的分離器的分離出料口通過管路連通一級蒸發器的循環泵A或循環泵B的進料口，所述的二級蒸發器的分離器的分離出料口通過管路連通二級蒸發器的循環泵A或循環泵B的進料口。

本發明的技術方案還可以是這樣實現的：所述的分離殼體的出氣腔內設置有沖洗噴嘴，所述的沖洗噴嘴通過沖洗管路連通冷凝水總管，所述的冷凝水總管連接冷凝水泵的出水口。

本發明的技術方案還可以是這樣實現的：所述的冷凝水總管通過降溫噴淋管路連接蒸汽壓縮機的噴淋進水口，或者壓縮蒸汽管路內設置降溫噴嘴，冷凝水總管通過降溫噴淋管路連通降溫噴嘴，所述的降溫噴淋管路上設置降溫噴淋閥。

本發明的技術方案還可以是這樣實現的：所述的三級蒸發器的三級加熱器上設置有液位變送儀，所述的輸送泵的出料口上連接的進料管路上設置有進料調節閥，通過液位變送儀控制調節進料調節閥。

本發明的技術方案還可以是這樣實現的：所述的輸送泵的出料口與蒸發裝置之間設置有預熱系統，預熱系統利用冷凝水及不凝氣對小麥淀粉工藝廢水進行預熱，所述的預熱系統包括冷凝水預熱裝置、一級不凝氣預熱器及二級不凝氣預熱器，所述的冷凝水預熱裝置包括多個并聯布置的板式換熱器，多個板式換熱器的進料口分別通過管路與輸送泵的出料口連通，多個板式換熱器的出料口分別通過管路連通二級不凝氣預熱器的進料口，多個板式換熱器的進水口分別通過管路連通冷凝水泵的出水口，多個板式換熱器的出水口均與出水管路連通，所述的二級不凝氣預熱器的出料口通過管路連通一級不凝氣預熱器的進料口，一級不凝氣預熱器的出料口連通進料管路，一級不凝氣預熱器的進氣口連通蒸發裝置的不凝氣出氣口，一級不凝氣預熱器的出氣口連通二級不凝氣預熱器的進氣口，二級不凝氣預熱器的出氣口連通表面冷凝器的進氣口。

本發明的技術方案還可以是這樣實現的：所述的物料罐包括兩個并聯布置的廢水緩存罐，兩個廢水緩存罐的出料口分別通過管路與輸送泵的進料口連通，廢水緩存罐內設置有攪拌裝置。

本發明的技術方案還可以是這樣實現的：所述的出料管路包括出料總管、濃漿出料管、清洗出料管及回流管，出料泵的出料口通過出料總管分別與濃漿出料管、清洗出料管及回流管連通，濃漿出料管連通出料總管與成品罐，清洗出料管連通出料總管與污水罐，回來管連通出料總管與物料罐，所述的出料總管上設置有質量密度計，所述的濃漿出料管上設置有濃漿出料閥，清洗出料管上設置清洗水出料閥，回流管上設置有回流閥，通過質量密度計控制濃漿出料閥、清洗水出料閥及回流閥，所述的濃漿出料管上設置有流量傳感器，所述的出料總管上設置有總出料閥，通過流量傳感器控制總出料閥。

本發明的技術方案還可以是這樣實現的，所述的補氣管路上設置有蒸汽流量傳感器及補氣閥，所述的一級蒸發器的加熱器A上設置有壓力變送儀，通過壓力變送儀控制調節補氣閥。

本發明的有益效果為：1、本發明是利用機械式蒸汽再壓縮技術在真空狀態下對小麥淀粉工藝廢水進行蒸發濃縮，真空狀態下能夠有效的降低工藝廢水的沸點，使其在較低的溫度下即可進行蒸發濃縮，同時利用機械式蒸汽再壓縮技術將蒸發器分離出的二次蒸汽加壓升溫后再次作為熱源使用，蒸汽源8提供的一次蒸汽只做補充使用，從而有效的降低一次蒸汽的使用量，減少能源消耗，另外，利用多個并聯布置的蒸發器，能夠有效的提高蒸發強度及蒸發效率，減少設備投入成本，從而有效的降低企業生產成本，提高企業市場競爭力。

2、本發明的蒸發裝置包括一級蒸發器、二級蒸發器及三級蒸發器，一級蒸發器及二級蒸發器采用兩個加熱器共用一個分離器的結構，與傳統的蒸發器相比，此種結構節約了分離器的使用量，從而降低系統的生產制造成本，本發明的分離器與傳統的分離器不同，本發明的分離器的分離殼體內設置分離出氣管，分離出氣管沿分離殼體高度方向自上而下布置，分離出氣管的進氣口位于分離出氣腔內，分離器分離出的二次蒸汽，在分離出氣腔內從分離出氣管的進氣口進入，經分離出氣管的導向直接向下流動進入回氣管路，經回氣管路進入蒸汽壓縮機進行壓縮升溫，而傳統的分離器因?yàn)闅怏w向上流動，因此傳統分離器的二次蒸汽出氣口通常是在殼體的上端，在殼體上端設置出氣口其與回氣管路連通時管路布置比較復雜，并且需要更長的管路，增大了管路布置成本。因此，本發明的蒸發器相對傳統蒸發器能夠有效的降低設備的生產制造成本，從而降低企業成本投入，而且本發明的蒸發裝置結構緊湊，占地空間小，降低企業用地成本。

3、本發明的一級蒸發器及二級蒸發器的分離器及三級分離器的分離殼體內均設置除沫裝置，同時設置沖洗噴嘴，利用蒸發冷凝水對分離殼體內的除沫裝置進行噴淋沖洗，除沫裝置可以防止霧沫夾帶現象，利用冷凝水對除沫裝置進行噴淋清洗，能夠有效的保證除沫裝置長期高效率運行。

4、本發明的蒸發裝置采用三個并聯布置的蒸發器，且一級蒸發器及二級蒸發器分別包含了兩個加熱器，從而使本發明能夠通過五個加熱器對小麥淀粉工藝廢水進行蒸發濃縮，五個加熱器并聯布置，五個加熱器均與進料管路連通從而使五個加熱器是相互連通的，則整個蒸發裝置內壓力及液位是平衡的，工藝廢水同時進入五個加熱器加熱濃縮蒸發，蒸發濃縮后的濃漿從三級加熱器流出，濃漿流出后，為保持蒸發裝置液位平衡，工藝廢水必然在系統內流動，且有新的工藝廢水補充進入蒸發裝置，使工藝廢水蒸發濃縮順利進行。本發明三個蒸發器共五個加熱器同時對工藝廢水進行蒸發濃縮，經使用，每小時能夠從工藝廢水中蒸發出60噸的水，完全能夠滿足年產能在30萬噸的小麥淀粉生產企業的需要，而且蒸發產生的冷凝水又能夠從新投入使用，實現水資源的循環利用，降低企業成本，另外，如要進一步提高本發明的蒸發能力，可通過在蒸發裝置中并聯更多的蒸發器來實現。

5、本發明設置預熱系統，分別利用冷凝水、不凝氣對小麥淀粉工藝廢水進行預熱，由于小麥淀粉工藝廢水量非常大，因此，本發明的預熱系統的冷凝水預熱器設置成兩個并聯布置的板式換熱器，利用兩個并聯的板式換熱器同時對工藝廢水進行預熱，從而保證預熱效率，保證后續蒸發裝置能夠穩定的進料，另外，由于本發明在系統運行穩定后，對工藝廢水進行蒸發濃縮的熱源為壓縮蒸汽，壓縮蒸汽是二次蒸汽經機械壓縮制得的，二次蒸汽中含有少量的雜質及物料，因此，本發明的蒸發裝置產生的不凝氣較多，因此，本發明的預熱系統設置兩個串聯的不凝氣預熱器，即一級不凝氣預熱器和二級不凝氣預熱器，兩個串聯的不凝氣預熱器能夠充分回收不凝氣中的熱量，從而提高預熱效率，達到充分回收余熱，降低能源消耗的目的。

6、本發明的出料總管通過三路管路分別連通成品罐、污水罐及物料罐。而且通過質量密度計控制濃漿出料閥、清洗水出料閥及回流閥，當質量密度計檢測到出料濃度達到要求時，濃漿出料閥打開，工藝廢水濃縮成的濃漿進入成品罐存儲，當質量密度計檢測到的濃度未達到要求時，回流閥打開，濃縮后的工藝廢水再次進入發明進行蒸發濃縮，當對本發明進行清洗完畢后，通過質量密度計控制清洗水出料閥打開，將清洗水排入污水罐，之后送入污水處理系統，本發明的濃漿出料管上設置流量傳感器，流量傳感器控制總出料閥，流量傳感器檢測濃度達到要求的濃漿的出料量，可根據需要調整總出料閥的大小，從而增大或減少出料速度。

7、本發明的通過噴淋管路向蒸汽壓縮機進行噴淋冷凝水，或者通過噴淋管路向壓縮蒸汽管路噴淋冷凝水，當壓縮蒸汽管路內的蒸汽溫度過高時，噴淋的冷凝水以霧化狀態進入壓縮蒸汽管路，在霧化水珠在過熱蒸汽作用下汽化，從而提升壓縮蒸汽管路內的蒸汽的飽和度，降低壓縮蒸汽管路內蒸汽溫度，本發明通過補氣管路連通蒸汽輸送管路及壓縮蒸汽管路，并且通過一效蒸發器的加熱器A上的壓力變送儀控制調節補氣閥，當蒸發裝置內壓力低時，打開補氣閥向系統補充一次蒸汽，從而保證系統內的蒸汽溫度及壓力，保證蒸發濃縮順利穩定運行。

（發明人：孫發喜;孫帥文;李海青;孫帥強）
