公布日：2023.12.08

申請日：2023.11.06

分類號：C02F1/44(2023.01)I;B01D65/02(2006.01)I;B01D65/04(2006.01)I;C02F1/00(2023.01)I

摘要

本發明涉及污水處理技術領域，尤其涉及一種超濾膜污水過濾裝置。要解決的技術問題是：現有超濾膜設備在過濾污水時，污水中的雜質附著于膜絲表面，導致膜絲被堵塞，大大降低了超濾膜過濾效率，對裝置進行清潔時需要斷水，影響供水對象的用水需求，同時，超濾膜裝置的清潔周期縮短，增加了超濾膜裝置維護成本。本發明的技術方案為：一種超濾膜污水過濾裝置，包括有濾罐和進水管等；濾罐下側設置有進水管。本發明實現了通過電磁閥控制進入濾罐內的污水水壓，使超濾膜在濾罐內部上下移動，有利于污水充分與超濾膜內部接觸，防止超濾膜中部的濾膜利用率低，提高污水的過濾效率，同時，延長了超濾膜的使用壽命。

權利要求書

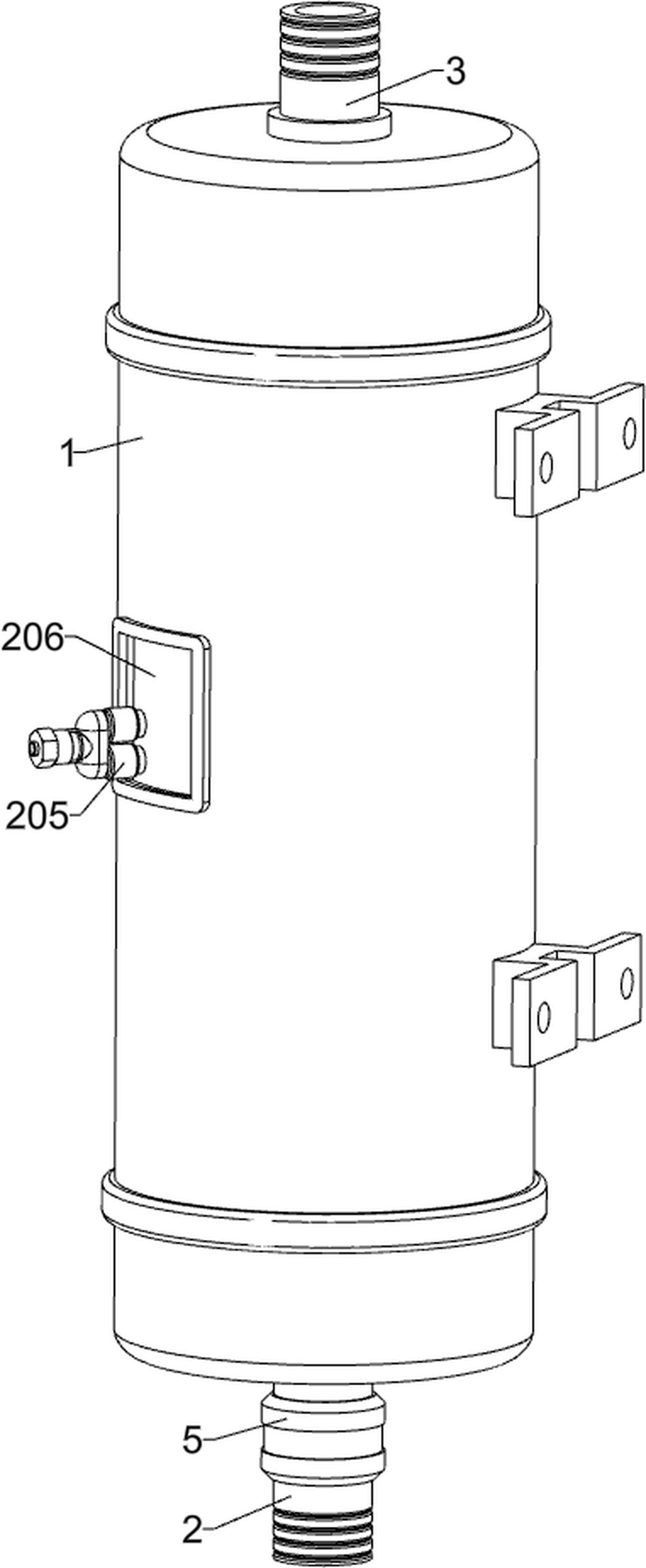

1.一種超濾膜污水過濾裝置，包括有濾罐（1）、進水管（2）、出水管（3）、超濾膜（4）和電磁閥（5）；濾罐（1）下側設置有進水管（2）；濾罐（1）上側設置有出水管（3）；濾罐（1）內部設置有用于過濾污水且便于拆卸的超濾膜（4）；進水管（2）上安裝有用于控制水壓的電磁閥（5）；其特征是，還包括有儲水器（6）、第一限位桿（7）、引水組件、傳輸管（8）、彈性水囊（9）和收集系統；超濾膜（4）之間設置有儲水器（6）；濾罐（1）內側開設有若干個第一限位槽（1001）；超濾膜（4）外側設置有若干個第一限位桿（7）；每個第一限位桿（7）均位于對應的第一限位槽（1001）內；濾罐（1）內側設置有用于引導水流的引水組件；超濾膜（4）中部設置有用于傳輸水流的傳輸管（8）；傳輸管（8）上安裝有若干個用于撐開超濾膜（4）的彈性水囊（9）；儲水器（6）外側設置有用于收集污水中雜質的收集系統；以從下往上看為基準，第一限位槽（1001）設置為先呈逆時針向上傾斜，彎折后順時針向上傾斜狀；通過第一限位桿（7）帶動超濾膜（4）在第一限位槽（1001）內向上移動，使超濾膜（4）在上升過程中先逆時針旋轉，隨后進行順時針旋轉，進而使超濾膜（4）的膜絲在污水中扭轉甩動，有利于將附著在超濾膜（4）表面的雜質甩落，有利于污水充分與超濾膜（4）中部的膜絲充分接觸，防止超濾膜（4）中部的膜絲利用率低，提高污水的過濾效率；引水組件包括有引導板（101）和葉片（102）；濾罐（1）內側下部固接有若干個用于引導水流的引導板（101）；每個引導板（101）均呈向上傾斜狀；超濾膜（4）底部固接有若干個用于增強超濾膜（4）扭轉效果的葉片（102）；引水組件還包括有集水器（103）；傳輸管（8）底部固接有用于引導水流的集水器（103），且集水器（103）呈上下連通的圓臺狀。

2.根據權利要求1所述的一種超濾膜污水過濾裝置，其特征是，收集系統包括有收集器（201）、第二限位桿（202）、上進水器（203）、下進水器（204）、排污管（205）和擋板（206）；儲水器（6）外側固接有用于收集污水中雜質的收集器（201）；收集器（201）外側與濾罐（1）內壁貼合，且收集器（201）將濾罐（1）內部分隔為上下兩個腔室；收集器（201）內部開設有用于存儲污水中雜質的收集腔（20101）；濾罐（1）內側開設有若干個第二限位槽（1002）；收集器（201）上側固接有若干個第二限位桿（202）；每個第二限位桿（202）均位于對應的第二限位槽（1002）內；收集器（201）上側固接有若干個上進水器（203）；每個上進水器（203）均與收集腔（20101）連通，且上進水器（203）底部低于收集腔（20101）頂部；收集器（201）下側固接有若干個下進水器（204）；每個下進水器（204）均與收集腔（20101）連通，且下進水器（204）頂部高于收集腔（20101）低部；收集器（201）外側連通有用于排出收集腔（20101）內雜質的排污管（205），且排污管（205）貫穿濾罐（1）側壁；濾罐（1）上開設有活動槽（1003）；排污管（205）上固接有用于防止污水從濾罐（1）內流出的擋板（206）；擋板（206）位于活動槽（1003）內。

3.根據權利要求2所述的一種超濾膜污水過濾裝置，其特征是，以從下往上看為基準，第二限位槽（1002）設置為先呈順時針向上傾斜，彎折后逆時針向上傾斜狀，且第二限位槽（1002）的彎折角度小于第一限位槽（1001）的彎折角度；通過第二限位桿（202）帶動收集器（201）在第二限位槽（1002）內向上移動，使收集器（201）在上升過程中先順時針旋轉，隨后進行逆時針旋轉，進而使收集器（201）帶動收集器（201）上側超濾膜（4）的膜絲在污水中扭轉甩動，有利于將附著在收集器（201）上側超濾膜（4）表面的雜質甩落，同時防止收集器（201）下側的超濾膜（4）中部無法正常展開，避免收集器（201）下側超濾膜（4）中部無法與污水充分接觸，保障了污水的過濾效果。

4.根據權利要求2所述的一種超濾膜污水過濾裝置，其特征是，上進水器（203）設置為漏斗狀；下進水器（204）設置為倒漏斗狀。

5.根據權利要求2所述的一種超濾膜污水過濾裝置，其特征是，還包括有攔截引導系統，攔截引導系統包括有濾網（301）；收集器（201）上的收集腔（20101）內固接有若干個用于攔截收集腔（20101）內雜質的濾網（301）；以收集器（201）外側向收集器（201）中部看為基準，位于收集腔（20101）內側上部的濾網（301）呈逐漸向上傾斜狀，位于收集腔（20101）內側下部的濾網（301）呈逐漸向下傾斜狀。

6.根據權利要求5所述的一種超濾膜污水過濾裝置，其特征是，攔截引導系統還包括有引導片（302）；收集器（201）上的收集腔（20101）內固接有若干個用于引導污水中雜質的引導片（302）；以從后往前看為基準，每個引導片（302）均設置為沿著收集腔（20101）內壁朝向收集腔（20101）前側中部傾斜狀。

7.根據權利要求6所述的一種超濾膜污水過濾裝置，其特征是，還包括有第一刮條（401）和第二刮條（402）；收集器（201）下側固接有若干個用于清潔濾罐（1）內壁的第一刮條（401）；每個第一刮條（401）均呈螺旋狀，且每個第一刮條（401）下端均與相鄰的第一限位桿（7）固接；收集器（201）上側固接有若干個用于清潔濾罐（1）內壁的第二刮條（402）。

發明內容

為了克服現有超濾膜設備在過濾污水時，污水中的雜質附著于膜絲表面，導致膜絲被堵塞，大大降低了超濾膜過濾效率，對裝置進行清潔時需要斷水，影響供水對象的用水需求，同時，超濾膜裝置的清潔周期縮短，增加了超濾膜裝置維護成本的缺點，本發明提供一種超濾膜污水過濾裝置。

本發明的技術方案為：一種超濾膜污水過濾裝置，包括有濾罐、進水管、出水管、超濾膜和電磁閥；濾罐下側設置有進水管；濾罐上側設置有出水管；濾罐內部設置有用于過濾污水且便于拆卸的超濾膜；進水管上安裝有用于控制水壓的電磁閥；還包括有儲水器、第一限位桿、引水組件、傳輸管、彈性水囊和收集系統；超濾膜之間設置有儲水器；濾罐內側開設有若干個第一限位槽；超濾膜外側設置有若干個第一限位桿；每個第一限位桿均位于對應的第一限位槽內；濾罐內側設置有用于引導水流的引水組件；超濾膜中部設置有用于傳輸水流的傳輸管；傳輸管上安裝有若干個用于撐開超濾膜的彈性水囊；儲水器外側設置有用于收集污水中雜質的收集系統。

更為優選的是，以從下往上看為基準，第一限位槽設置為先呈逆時針向上傾斜，彎折后順時針向上傾斜狀。

更為優選的是，引水組件包括有引導板和葉片；濾罐內側下部固接有若干個用于引導水流的引導板；每個引導板均呈向上傾斜狀；超濾膜底部固接有若干個用于增強超濾膜扭轉效果的葉片。

更為優選的是，引水組件還包括有集水器；傳輸管底部固接有用于引導水流的集水器，且集水器呈上下連通的圓臺狀。

更為優選的是，收集系統包括有收集器、收集腔、第二限位桿、上進水器、下進水器、排污管和擋板；儲水器外側固接有用于收集污水中雜質的收集器；收集器外側與濾罐內壁貼合，且收集器將濾罐內部分隔為上下兩個腔室；收集器內部開設有用于存儲污水中雜質的收集腔；濾罐內側開設有若干個第二限位槽；收集器上側固接有若干個第二限位桿；每個第二限位桿均位于對應的第二限位槽內；收集器上側固接有若干個上進水器；每個上進水器均與收集腔連通，且上進水器底部低于收集腔頂部；收集器下側固接有若干個下進水器；每個下進水器均與收集腔連通，且下進水器頂部高于收集腔低部；收集器外側連通有用于排出收集腔內雜質的排污管，且排污管貫穿濾罐側壁；濾罐上開設有活動槽；排污管上固接有用于防止污水從濾罐內流出的擋板；擋板位于活動槽內。

更為優選的是，以從下往上看為基準，第二限位槽設置為先呈順時針向上傾斜，彎折后逆時針向上傾斜狀，且第二限位槽的彎折角度小于第一限位槽的彎折角度。

更為優選的是，上進水器設置為漏斗狀；下進水器設置為倒漏斗狀。

更為優選的是，還包括有攔截引導系統，攔截引導系統包括有濾網；收集器上的收集腔內固接有若干個用于攔截收集腔內雜質的濾網；以收集器外側向收集器中部看為基準，位于收集腔內側上部的濾網呈逐漸向上傾斜狀，位于收集腔內側下部的濾網呈逐漸向下傾斜狀。

更為優選的是，攔截引導系統還包括有引導片；收集器上的收集腔內固接有若干個用于引導污水中雜質的引導片；以從后往前看為基準，每個引導片均設置為沿著收集腔內壁朝向收集腔前側中部傾斜狀。

更為優選的是，還包括有第一刮條和第二刮條；收集器下側固接有若干個用于清潔濾罐內壁的第一刮條；每個第一刮條均呈螺旋狀，且每個第一刮條下端均與相鄰的第一限位桿固接；收集器上側固接有若干個用于清潔濾罐內壁的第二刮條。

有益效果：本發明實現了通過電磁閥控制進入濾罐內的污水水壓，使超濾膜在濾罐內部上下移動，有利于污水充分與超濾膜內部接觸，防止超濾膜中部的濾膜利用率低，提高污水的過濾效率，同時，延長了超濾膜的使用壽命；

通過彈性水囊使超濾膜中部均勻向外展開，防止超濾膜壓縮朝一個方向彎曲，避免超濾膜無法正常展開，保障了污水的過濾效果；

通過收集器在濾罐內部上下移動，使污水?dāng)y帶雜質進入收集腔內，有利于減少附著于超濾膜表面的雜質；

通過底部低于收集腔頂部的上進水器和頂部高于收集腔低部的下進水器，對進入收集腔內污水中的雜質進行攔截，防止污水中的雜質從收集腔內流出，進一步保障了污水過濾效果；

通過濾網對進入收集腔內的雜質進行攔截，并向收集腔內側中部邊緣引導，有利于收集腔內的雜質快速向排污管靠近，防止進入收集腔內附著于濾網上的雜質阻擋收集器上方與下方污水的流通，保障了污水中雜質的排出工作正常進行；

通過引導片將收集腔內的污水朝排污管一側引導，進一步使收集腔內的雜質快速向排污管靠近，防止進入收集腔內附著于濾網上的雜質阻擋收集器上方與下方污水的流通，進一步保障了污水中雜質的排出工作正常進行；

通過第一刮條和第二刮條旋轉對濾罐內壁進行刮除清潔，防止污水中的雜質在濾罐內壁附著，保障了污水過濾效果的同時，進一步延長了超濾膜的使用壽命；

通過第一限位桿帶動第一刮條上升時將收集器向上頂，增強收集器上下移動時的扭轉效果，進一步增強超濾膜表面附著雜質的甩落效果，使超濾膜與污水充分接觸，進一步保障了污水的過濾效果。

（發明人：丁山清;李艷）
