公布日：2023.04.18
申請日：2022.12.15
分類號：C02F1/00(2023.01)I;B03C3/02(2006.01)I;B03C3/16(2006.01)I
摘要
本發明公開了一種巖棉生產中廢水的處理工藝，工藝基于廢水處理系統實現，處理系統包括濕電除塵系統、集棉機網片沖洗系統及廢水配置反應原液系統；本發明所設計的巖棉生產中廢水的處理工藝能夠有效地回收利用沖天爐爐體冷卻產生的熱水，循環利用，降低水浪費，同時大幅減少沖洗水加熱所消耗的電能，實現水與電的雙向節約利用，同時，結構簡單、設計合理、易安裝、檢修方便,提高工作效率，降低生產成本，節約生產用水和加熱用電，提高能源利用率。
權利要求書

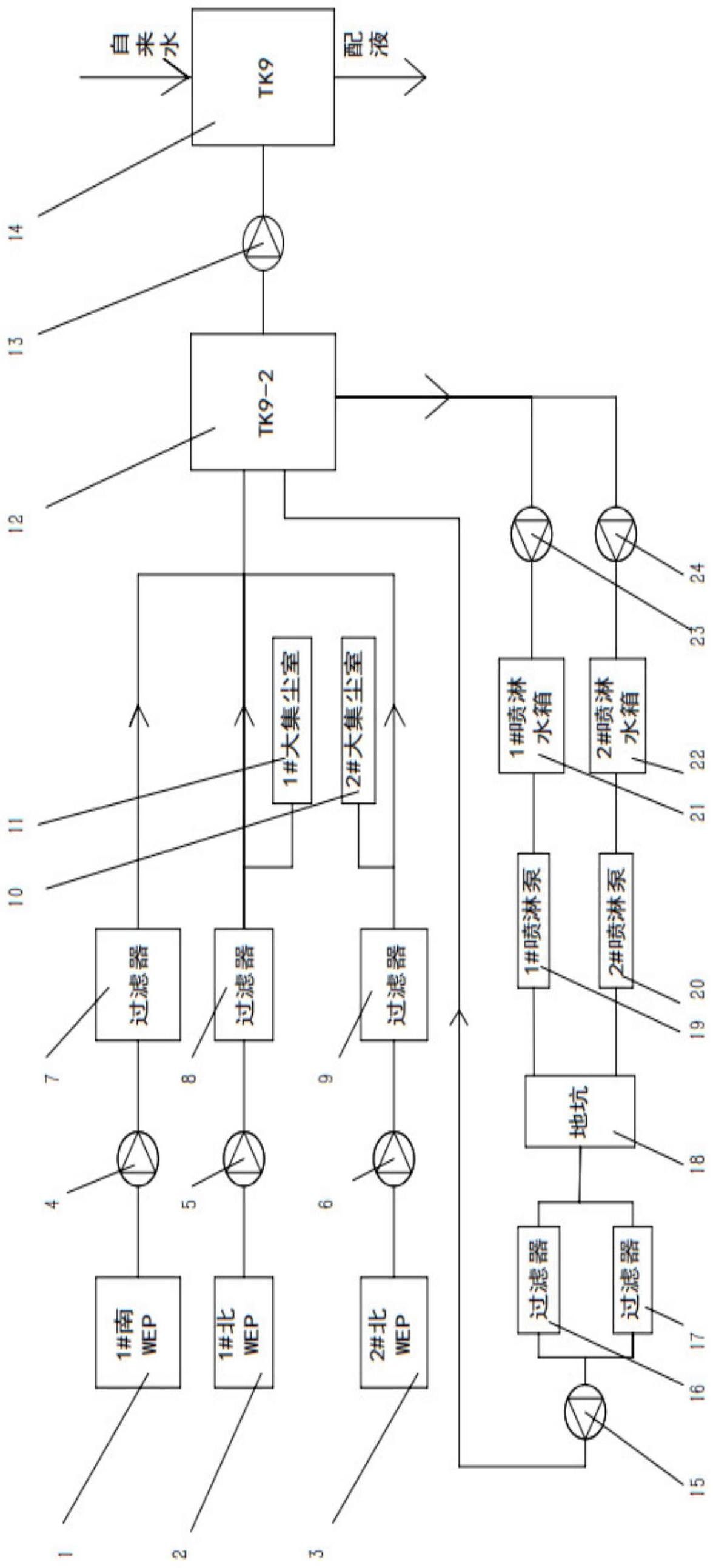

1.一種巖棉生產中廢水的處理工藝，工藝基于廢水處理系統實現，處理系統包括濕電除塵系統、集棉機網片沖洗系統及廢水配置反應原液系統，其中：濕電除塵系統包括第一濕電除塵系統（1）、第二濕電除塵系統（2）、第三濕電除塵系統（3）、第一布袋式過濾器（7）、第二布袋式過濾器（8）、第三布袋式過濾器（9）、第一增壓泵（4）、第二增壓泵（5）、第三增壓泵（6）及PVC儲罐（12），其中，第一濕電除塵系統（1）通過第一增壓泵（4）連接第一布袋式過濾器（7），第二濕電除塵系統（2）通過第二增壓泵（5）連接第二布袋式過濾器（8），第三濕電除塵系統（3）通過第三增壓泵（6）連接第三布袋式過濾器（9），第一布袋式過濾器（7）直接連接PVC儲罐（12），第二布袋式過濾器（8）及第三布袋式過濾器（9）分別通過一旁通后連接PVC儲罐（12），其中，第二布袋式過濾器（8）通過旁通還連接電爐大集塵室（11），第三布袋式過濾器（9）通過旁通還連接沖天爐大集塵室（10）；集棉機網片沖洗系統包括第四增壓泵（23）、第五增壓泵（24）、第一噴淋水箱（21）、第二噴淋水箱（22）、沖天爐集棉機沖洗系統（19）、電爐集棉機沖洗系統（20）、地坑（18）、第四布袋式過濾器（16）、第五布袋式過濾器（17）及第六增壓泵（15），第四增壓泵（23）及第五增壓泵（24）的輸入端共同連接PVC儲罐（12），其中，第四增壓泵（23）的輸出端通過第一噴淋水箱（21）連接沖天爐集棉機沖洗系統（19），第五增壓泵（24）的輸出端通過第二噴淋水箱（22）連接電爐集棉機沖洗系統（20），沖天爐集棉機沖洗系統（19）和電爐集棉機沖洗系統（20）的輸出端均連接地坑（18），地坑（18）的輸出端以并聯的方式通過第四布袋式過濾器（16）及第五布袋式過濾器（17）后經第六增壓泵（15）回接PVC儲罐（12）；廢水配置反應原液系統包括第七增壓泵（13）及不銹鋼儲罐（14），PVC儲罐（12）經第七增壓泵（13）與不銹鋼儲罐（14）連接，不銹鋼儲罐（14）還另開設有自來水進水口及配液出水口；第一濕電除塵系統（1）為固化爐煙氣除塵，第二濕電除塵系統（2）為沖天爐煙氣除塵，第三濕電除塵系統（3）為電爐煙氣除塵，第一布袋式過濾器（7）、第二布袋式過濾器（8）及第三布袋式過濾器（9）均為10微米過濾精度，過濾器為專線專用，過濾掉10微米以上顆粒物，最后將廢水收集存儲到PVC儲罐（12）中；PVC儲罐（12）中的水通過第四增壓泵（23）或第五增壓泵（24）的作用而作為沖洗水源，沖洗所產生的廢水通過集棉機孔洞流入地坑（18），通過第六增壓泵（15）抽取地坑（18）中的水，控制抽水量為地坑（18）中水量的50%，經過第四布袋式過濾器（16）或第五布袋式過濾器（17）過濾打入PVC儲罐（12），實現多級循環用水；PVC儲罐（12）也是二次反應液配液水源，第七增壓泵（13）通過水管連接PVC儲罐（12）與不銹鋼儲罐（14），將PVC儲罐（12）中的廢水通入不銹鋼儲罐（14），控制PVC儲罐（12）中廢水的通入量及不銹鋼儲罐（14）中自來水的流入量，讓不銹鋼儲罐（14）中的廢水與自來水保持平衡穩定，當PVC儲罐（12）中的液位過高時，通過第二布袋式過濾器（8）及第三布袋式過濾器（9），分別通過旁通將過濾后的廢水通往電爐大集塵室（11）和沖天爐大集塵室（10）進行降溫，集塵室所產生的粉塵會回電爐作為生產原料，不會造成堆積污染。
發明內容
本發明的目的，在于提供一種巖棉生產中廢水的處理工藝。
為了達成上述目的，本發明的解決方案是：一種巖棉生產中廢水的處理工藝，工藝基于廢水處理系統實現，處理系統包括濕電除塵系統、集棉機網片沖洗系統及廢水配置反應原液系統，其中：
濕電除塵系統包括第一至第三濕電除塵系統、第一至第三布袋式過濾器、第一至第三增壓泵及PVC儲罐，第一至第三濕電除塵系統分別通過第一至第三增壓泵連接第一至第三布袋式過濾器，第一布袋式過濾器直接連接PVC儲罐，第二、第三布袋式過濾器分別通過一旁通后連接PVC儲罐，其中，第二布袋式過濾器通過旁通還連接電爐大集塵室，第三布袋式過濾器通過旁通還連接沖天爐大集塵室；
集棉機網片沖洗系統包括第四、第五增壓泵、第一、第二噴淋水箱、沖天爐集棉機沖洗系統、電爐集棉機沖洗系統、地坑、第四、第五布袋式過濾器及第六增壓泵，第四、第五增壓泵的輸入端共同連接PVC儲罐，輸出端分別通過第一、第二噴淋水箱連接沖天爐集棉機沖洗系統和電爐集棉機沖洗系統，沖天爐集棉機沖洗系統和電爐集棉機沖洗系統的輸出端連接地坑，地坑的輸出端以并聯的方式通過第四、第五布袋式過濾器后經第六增壓泵回接PVC儲罐；
廢水配置反應原液系統包括第七增壓泵及不銹鋼儲罐，PVC儲罐經第七增壓泵與不銹鋼儲罐連接。
作為本發明的優選技術方案，進一步的：
前述的巖棉生產中廢水的處理工藝，沖天爐集棉機沖洗系統和電爐集棉機沖洗系統采用軟水或低氯水沖洗。
前述的巖棉生產中廢水的處理工藝，不銹鋼儲罐還另開設有自來水進水口及配液出水口。
本發明與現有技術相比具有如下優點：
1.本發明能夠有效地回收利用沖天爐爐體冷卻產生的熱水，循環利用，降低水浪費，同時大幅減少沖洗水加熱所消耗的電能，實現水與電的雙向節約利用；
2.本發明結構簡單、設計合理、易安裝、檢修方便,提高工作效率，降低生產成本，節約生產用水和加熱用電，提高能源利用率。
（發明人：韋銀和;卜康）
