公布日：2023.04.18
申請日：2022.12.13
分類號：C02F9/00(2023.01)I;C01D3/14(2006.01)I;C01D5/16(2006.01)I;C02F1/20(2023.01)N;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/26(2023.01)N;C02F1/
04(2023.01)N;C02F1/38(2023.01)N
摘要
本發明公開了一種氫能新材料生產廢水減量化處理方法，包括如下步驟：(1)攪拌吹脫：向氫能新材料生產所得的廢水中投加堿液，進行熱空氣吹脫，使廢水中的生產原料及中間體再生、析出；(2)固液分離：固液分離得到的漿料循環至生產車間再利用，處理后的廢水進入萃取設備；(3)萃��；(4)冷卻結晶；(5)蒸發脫水：硫酸鈉溶液和氯化鈉溶液分別進行蒸發脫水，分離出蒸發凝液、蒸發濃縮液，采出硫酸鈉粗鹽和氯化鈉粗鹽；(6)離心干燥：硫酸鈉粗鹽進行離心、干燥后得到精制硫酸鈉，干燥后制得精制氯化鈉。本發明處理效率高，經濟效益好，不但可以有效處理這種高濃復雜廢水，將其中的鹽硝進行分離，得到外觀白色、純度高的硫酸鈉和氯化鈉。
權利要求書
1.一種氫能新材料生產廢水減量化處理方法，其特征在于包括如下步驟：(1)攪拌吹脫：向氫能新材料生產所得的廢水中投加堿液，進行熱空氣吹脫，使廢水中的生產原料及中間體再生、析出，同時收集的氨氣通過稀硫酸吸收；(2)固液分離：步驟(1)加堿攪拌吹脫后，固液分離得到的漿料循環至生產車間再利用，處理后的廢水進入萃取設備；(3)萃�。合蜉腿≡O(shè)備內投加一定量的萃取劑，使其與廢水兩相充分混合后分層，油相進行精餾回收萃取劑后重復使用，水相進入冷卻結晶器；(4)冷卻結晶：采用軸流泵抽吸使廢水在外置冷卻器及冷卻結晶器內形成循環，降溫后的廢水在結晶器內析晶、固液分離，回收獲得十水硫酸鈉和結晶母液，十水硫酸鈉加水溶解后得到硫酸鈉溶液，將結晶母液的pH反調至中性，得到氯化鈉溶液；(5)蒸發脫水：硫酸鈉溶液和氯化鈉溶液分別進行蒸發脫水，分離出蒸發凝液、蒸發濃縮液，采出硫酸鈉粗鹽和氯化鈉粗鹽，蒸發凝液作為生產補水回用或采用生物處理后達標排放；(6)離心干燥：硫酸鈉粗鹽進行離心、干燥后得到精制硫酸鈉，氯化鈉粗鹽采用洗滌液進行洗滌、離心、干燥后制得精制氯化鈉。
2.根據權利要求1所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(1)中，廢水中，硫酸鈉和氯化鈉的質量分?jǐn)?shù)占廢水總質量≥10％，COD為10000～80000mg/L，氨氮濃度≥3000mg/L。
3.根據權利要求1所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(1)中，所述的堿液為可溶性堿金屬氫氧化物或可溶性碳酸鹽中的一種或兩種的組合。
4.根據權利要求3所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(1)中，所述的可溶性堿金屬氫氧化物與有機物(以COD計)質量比為0.4～2.1；可溶性碳酸鹽與有機物(以COD計)質量比為0.5～2.7；反應時間為0.25～3.0h。
5.根據權利要求1所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(1)中，所述的可溶性堿金屬氫氧化物與有機物(以COD計)質量比為1.0～2.0，所述的反應時間為0.5～1.5h，熱空氣維持的物料溫度在70℃～90℃，氣液比為10～20L/(L﹒min)。
6.根據權利要求1所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(3)中，萃取劑為苯和甲苯中的一種或兩種的組合，萃取級數可選用1～3級，萃取劑與水相的體積流量比為1～2:1。7.根據權利要求1所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(4)中，冷卻后廢水溫度控制為-5～10℃，冷卻結晶器溫度控制為-2～3℃。
8.根據權利要求1所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(5)中，蒸發凝液的回用比例為70～95％(w/w)，硫酸鈉溶液的蒸發濃縮比為2～15:1，氯化鈉溶液的蒸發濃縮比為2～12:1。
9.根據權利要求1所述的氫能新材料生產所得的廢水減量化處理方法，其特征在于：在步驟(6)中，氯化鈉粗鹽所用洗液為飽和氯化鈉和甲醇中的一種或兩種的組合，洗液用量以浸沒氯化鈉粗鹽為準，洗滌級數為1～3級。
發明內容
有鑒于現有技術的上述缺陷，本發明的技術目的在于提供一種處理效率高，經濟效益好的氫能新材料生產廢水減量化處理方法。

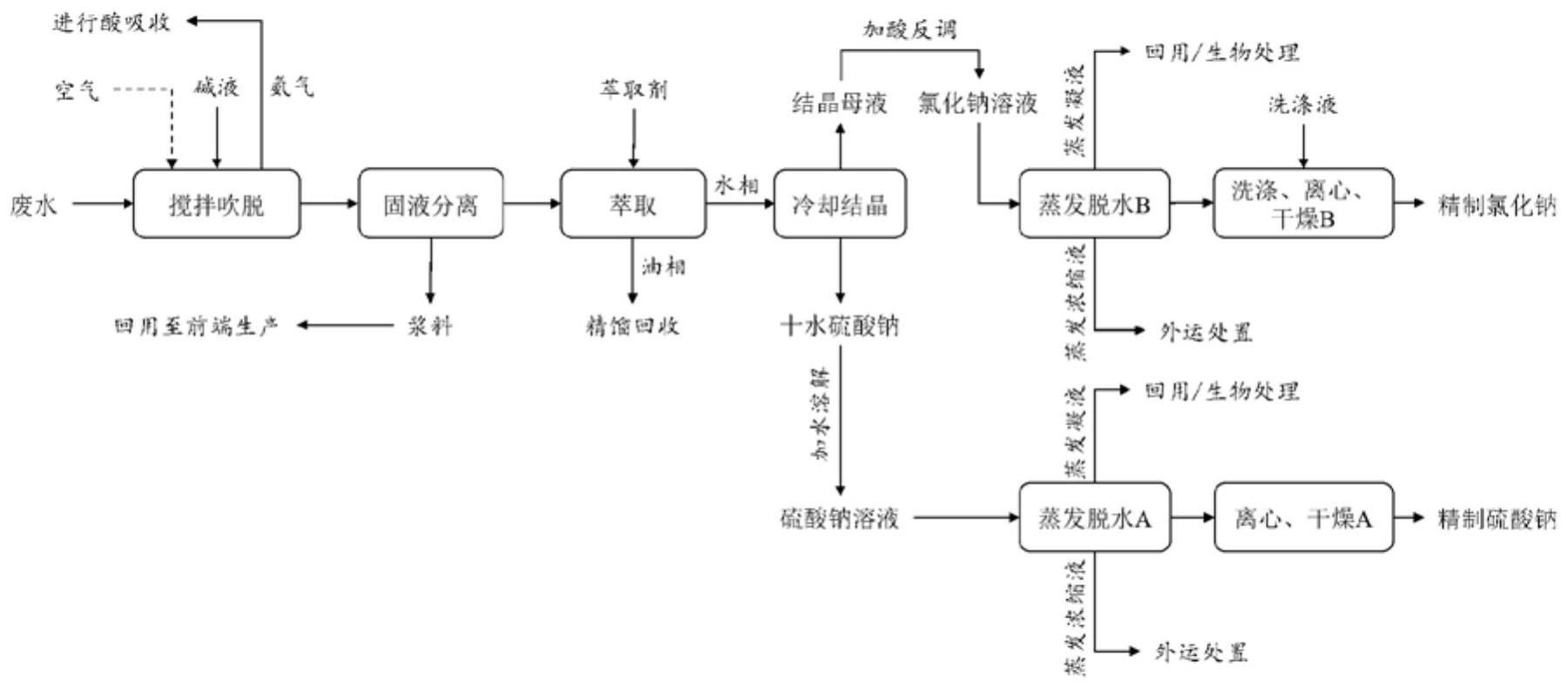

為了解決上述問題，本發明提供了如下技術方案：本發明的一種氫能新材料生產廢水減量化處理方法，包括如下步驟：
(1)攪拌吹脫：向氫能新材料生產所得的廢水中投加堿液，進行熱空氣吹脫，使廢水中的生產原料及中間體再生、析出，同時收集的氨氣通過稀硫酸吸收；
(2)固液分離：步驟(1)加堿攪拌吹脫后，固液分離得到的漿料循環至生產車間再利用，處理后的廢水進入萃取設備；
(3)萃�。合蜉腿≡O(shè)備內投加一定量的萃取劑，使其與廢水兩相充分混合后分層，油相進行精餾回收萃取劑后重復使用，水相進入冷卻結晶器；
(4)冷卻結晶：采用軸流泵抽吸使廢水在外置冷卻器及冷卻結晶器內形成循環，降溫后的廢水在結晶器內析晶、固液分離，回收獲得十水硫酸鈉和結晶母液，十水硫酸鈉加水溶解后得到硫酸鈉溶液，將結晶母液的pH反調至中性，得到氯化鈉溶液；
(5)蒸發脫水：硫酸鈉溶液和氯化鈉溶液分別進行蒸發脫水，分離出蒸發凝液、蒸發濃縮液，采出硫酸鈉粗鹽和氯化鈉粗鹽，蒸發凝液作為生產補水回用或采用生物處理后達標排放；
(6)離心干燥：硫酸鈉粗鹽進行離心、干燥后得到精制硫酸鈉，氯化鈉粗鹽采用洗滌液進行洗滌、離心、干燥后制得精制氯化鈉。
進一步地，在步驟(1)中，廢水中，硫酸鈉和氯化鈉的質量分?jǐn)?shù)占廢水總質量≥10％，COD為10000～80000mg/L，氨氮濃度≥3000mg/L。
進一步地，在步驟(1)中，所述的堿液為可溶性堿金屬氫氧化物或可溶性碳酸鹽中的一種或兩種的組合。
更進一步地，在步驟(1)中，所述的可溶性堿金屬氫氧化物與有機物(以COD計)質量比為0.4～2.1；可溶性碳酸鹽與有機物(以COD計)質量比為0.5～2.7；反應時間為0.25～3.0h。
進一步地，在步驟(1)中，所述的可溶性堿金屬氫氧化物與有機物(以COD計)質量比為1.0～2.0，所述的反應時間為0.5～1.5h，熱空氣維持的物料溫度在70℃～90℃，氣液比為10～20L/(L﹒min)。
進一步地，在步驟(3)中，萃取劑為苯和甲苯中的一種或兩種的組合，萃取級數可選用1～3級，萃取劑與水相的體積流量比為1～2:1。
更進一步地，在步驟(4)中，冷卻后廢水溫度控制為-5～10℃，冷卻結晶器溫度控制為-2～3℃。
進一步地，在步驟(5)中，蒸發凝液的回用比例為70～95％(w/w)，硫酸鈉溶液的蒸發濃縮比為2～15:1，氯化鈉溶液的蒸發濃縮比為2～12:1。
進一步地，在步驟(6)中，氯化鈉粗鹽所用洗液為飽和氯化鈉和甲醇中的一種或兩種的組合，洗液用量以浸沒氯化鈉粗鹽為準，洗滌級數為1～3級。
本發明所用藥劑均市售可得。
本發明的有益效果：
本發明處理效率高，經濟效益好，不但可以有效處理這種高濃復雜廢水，將其中的鹽硝進行分離，得到外觀白色、純度高的硫酸鈉和氯化鈉。
與現有技術相比，本發明具有如下優點：(1)該方法綜合考慮有機物、氨氮的去除以及鹽硝分離，通過熱空氣吹脫、固液分離、萃取、冷卻結晶、蒸發、洗滌、離心、干燥一系列經濟高效的方法處理得到外觀白色、純度高的精制硫酸鈉和精制氯化鈉，固液分離后的漿料回用至前端生產，萃取產生的油相進行精餾回收后重復使用，蒸發凝液進行回用或生物處理，整套流程達到最大程度減量化，對推動氫能新材料工業化生產和綠色發展具有十分重要的意義。
(2)本發明組合處理工藝最大程度實現了減量化，并產生了附加價值。突破了電催化氧化、濕式氧化技術的短板，將傳統技術巧妙結合，同時實現了有機物去除、氨氮脫除以及鹽硝分離。先采用投加堿液、熱空氣吹脫實現生產原料及中間體再生析出，提高了原料利用率，同時降低了有機物濃度、實現了脫氨，有利于后續鹽硝分離，蒸發制得精制鹽。
（發明人：王文標;王美靜;陳夢帆;張凱）
