公布日：2023.12.08
申請日：2023.10.12
分類號：C02F3/28(2023.01)I;C02F3/30(2023.01)I;C02F1/58(2023.01)I;B01F33/40(2022.01)I;C02F101/10(2006.01)N
摘要
本發明公開了一種節能型一體化污水處理裝置，包括厭氧區和缺氧區，所述厭氧區和缺氧區內均設置有若干大氣泡間歇攪拌裝置；好氧區，所述好氧區內設置有微孔曝氣器、溶氧儀和鐵碳填料或催化鐵填料；膜區，所述膜區內設置有膜組件；設備間，所述設備間內設置有產水系統，所述產水系統包括依次法蘭安裝在供水管道上的產水泵、電動調節閥、壓力變送器和流量計；清水池，所述供水管道的一端設置在清水池內。本發明在保證攪拌強度的基礎上，降低能耗，同時降低氧轉移效率，同時大氣泡間歇攪拌裝置替代攪拌器，可減少動設備故障點，通過脈沖曝氣膜組件和大氣泡間歇攪拌裝置的設置，可以在節能的基礎上，減少向系統的充氧量，可適用于低濃度來水場合。
權利要求書

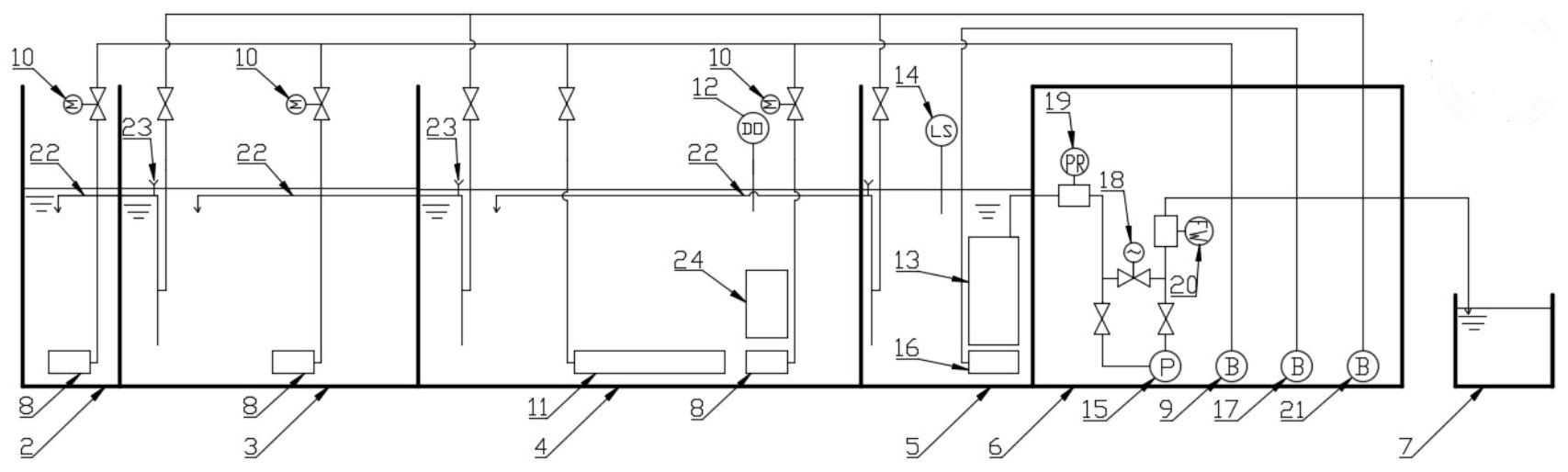

1.一種節能型一體化污水處理裝置，其特征在于，包括厭氧區(2)和缺氧區(3)，所述厭氧區(2)和缺氧區(3)內均設置有若干大氣泡間歇攪拌裝置(8)；好氧區(4)，所述好氧區(4)內設置有微孔曝氣器(11)、溶氧儀(12)和填附有鐵碳填料或催化鐵填料的填料塊(24)；膜區(5)，所述膜區(5)內設置有膜組件；設備間(6)，所述設備間(6)內設置有產水系統，所述產水系統包括產水泵(15)、電動調節閥(18)、壓力變送器(19)和流量計(20)，所述產水系統設置重力產水和產水泵抽吸產水兩種模式，重力產水和產水泵抽吸產水管路并聯設置，共用壓力變送器(19)和流量計(20)；清水池(7)，所述供水管道的一端設置在清水池(7)內。
2.根據權利要求1所述的一種節能型一體化污水處理裝置，其特征在于，所述曝氣裝置包括設置在膜區(5)底部的膜組件(13)，所述膜組件(13)下方設置有間歇對膜組件(13)進行擦洗的脈沖曝氣裝置(16)，所述脈沖曝氣裝置(16)通過供氣管路與給膜區供氣的第二風機(17)出氣端連接，所述液位計(14)設置在膜區(5)液位面上，所述液位計(14)與外部來水系統及產水系統內的水泵(15)均聯鎖。
3.根據權利要求2所述的一種節能型一體化污水處理裝置，其特征在于，所述膜組件(13)出口至清水池(7)進口管道設置在膜區(5)的液面以下。
4.根據權利要求1所述的一種節能型一體化污水處理裝置，其特征在于，所述膜區(5)與好氧區(4)之間、所述好氧區(4)與缺氧區(3)之間以及所述缺氧區(3)與厭氧區(2)之間均設置有回流管(22)，所述回流管(22)側面均連通有控制氣管，所述控制氣管的端部連接氣泵(21)的輸出端。
5.根據權利要求4所述的一種節能型一體化污水處理裝置，其特征在于，所述回流管(22)頂部開設有排氣口(23)，所述排氣口(23)高于池體最高液位，所述在好氧區(4)內設置有用于對好氧區(4)進行化學除磷的填料塊(24)，所述填料塊(24)下方設置大氣泡間歇攪拌裝置(8)。
6.根據權利要求1所述的一種節能型一體化污水處理裝置，其特征在于，所述微孔曝氣器(11)通過供氣管路與給好氧區供氣的第一風機(9)出氣端連接，所述溶氧儀(12)通過供氣管路與給好氧區供氣的第一風機(9)出氣端聯鎖，用于使溶氧儀(12)需氧量和給好氧區供氣的第一風機(9)供氧量相匹配。
7.根據權利要求1所述的一種節能型一體化污水處理裝置，其特征在于，所述大氣泡間歇攪拌裝置(8)通過供氣管路與給好氧區供氣的第一風機(9)出氣端連接，所述供氣管路上設置用于定期開關給大氣泡間歇攪拌裝置(8)供氣的電磁閥(10)，所述大氣泡間歇攪拌裝置(8)供氣頻率為20-60秒/次。
8.根據權利要求1所述的一種節能型一體化污水處理裝置，其特征在于，所述大氣泡間歇攪拌裝置(8)尺寸為150mm-200mm，所述大氣泡間歇攪拌裝置(8)內部各通道尺寸為20mm-25mm，所述大氣泡間歇攪拌裝置(8)散氣口尺寸為25-40mm。
發明內容
本發明的一個目的在于提出一種節能型一體化污水處理裝置，本發明在保證攪拌強度的基礎上，降低能耗，同時降低氧轉移效率，同時大氣泡間歇攪拌裝置替代攪拌器，可減少動設備故障點，通過脈沖曝氣膜組件和大氣泡間歇攪拌裝置的設置，可以在節能的基礎上，減少向系統的充氧量，可適用于低濃度來水場合。
根據本發明實施例的一種節能型一體化污水處理裝置，包括
厭氧區和缺氧區，所述厭氧區和缺氧區內均設置有若干大氣泡間歇攪拌裝置；
好氧區，所述好氧區內設置有微孔曝氣器、溶氧儀和填附有鐵碳填料或催化鐵填料的填料塊；
膜區，所述膜區內設置有膜組件；
設備間，所述設備間內設置有產水系統，所述產水系統包括產水泵、電動調節閥、壓力變送器和流量計，所述產水系統設置重力產水和產水泵抽吸產水兩種模式，重力產水和產水泵抽吸產水管路并聯設置，共用壓力變送器和流量計；
清水池，所述供水管道的一端設置在清水池內。
可選的，所述曝氣裝置包括設置在膜區底部的膜組件，所述膜組件下方設置有間歇對膜組件進行擦洗的脈沖曝氣裝置，所述脈沖曝氣裝置通過供氣管路與給膜區供氣的第二風機出氣端連接，所述液位計設置在膜區液位面上，所述液位計與外部來水系統及產水系統內的水泵均聯鎖。
可選的，所述膜組件出口至清水池進口管道設置在膜區的液面以下。
可選的，所述膜區與好氧區之間、所述好氧區與缺氧區之間以及所述缺氧區與厭氧區之間均設置有回流管，所述回流管側面均連通有控制氣管，所述控制氣管的端部連接氣泵的輸出端。
可選的，所述回流管頂部開設有排氣口，所述排氣口高于池體最高液位，所述在好氧區內設置有用于對好氧區進行化學除磷的填料塊，所述填料塊下方設置大氣泡間歇攪拌裝置。
可選的，所述微孔曝氣器通過供氣管路與給好氧區供氣的第一風機出氣端連接，所述溶氧儀通過供氣管路與給好氧區供氣的第一風機出氣端聯鎖，用于使溶氧儀需氧量和給好氧區供氣的第一風機供氧量相匹配。
可選的，所述大氣泡間歇攪拌裝置通過供氣管路與給好氧區供氣的第一風機出氣端連接，所述供氣管路上設置用于定期開關給大氣泡間歇攪拌裝置供氣的電磁閥，所述大氣泡間歇攪拌裝置供氣頻率為20-60秒/次。
可選的，所述大氣泡間歇攪拌裝置尺寸為150mm-200mm，所述大氣泡間歇攪拌裝置內部各通道尺寸為20mm-25mm，所述大氣泡間歇攪拌裝置散氣口尺寸為25-40mm。
本發明的有益效果是：
(1)本發明厭氧區和缺氧區設置大氣泡間歇攪拌裝置，在保證攪拌強度的基礎上，降低能耗，同時降低氧轉移效率，維持厭氧區和缺氧區的環境，同時大氣泡間歇攪拌裝置替代攪拌器，可減少動設備故障點，通過脈沖曝氣膜組件和大氣泡間歇攪拌裝置的設置，可以在節能的基礎上，減少向系統的充氧量，可適用于低濃度來水場合。
(2)本發明在好氧區設置溶氧儀，溶氧儀與給好氧區供氣的第一風機聯鎖，使生化系統需氧量和給好氧區供氣的第一風機供氧量相匹配，節約能耗。在膜區設置采用設置脈沖曝氣裝置的膜組件，在選擇設置脈沖曝氣裝置的基礎上，進一步選擇膜組件過濾能力強的膜組件，以減少膜組件使用面積，進而降低曝氣量，降低能耗。
(3)本發明設置重力產水和產水泵抽吸產水兩種方式，在過濾初期采用重力產水，在過濾后期采用抽吸泵抽吸產水，在保證正常產水的基礎上，降低能耗。
(4)本發明采用鐵碳填料或催化鐵填料進行化學除磷，無需投加成品除磷藥劑，同時省去除磷藥加藥裝置，在鐵碳填料或催化鐵填料下部設置大氣泡間歇攪拌裝置，定期開啟電磁閥對鐵碳填料或催化鐵填料進行吹掃，控制鐵碳填料或催化鐵填料的堵塞，保證鐵離子的有效釋放和磷的有效去除。
（發明人：趙志剛;豐興帥;錢明明;胡皓;張晨;張紅;徐云輝;湯宜文）
