公布日：2023.04.21
申請日：2021.10.20
分類號：C02F3/00(2006.01)I;C02F3/02(2006.01)I;C02F3/10(2006.01)I;C02F3/34(2006.01)I
摘要
本發明公開了一種具有伸縮機構的工業廢水用生物膜多級處理裝置，包括多級處理裝置主體、生物反應槽與曝氣桿，所述曝氣桿底部固定連接有曝氣管，所述曝氣管外表壁固定連接有散氣噴頭，所述處理裝置還包括有：承接塊與盤片。本發明中，通過轉動轉柄帶動第一螺桿轉動，第一螺桿上的兩組第一螺套同步的向中心或兩側移動，第一連接桿與第二連接桿通過固定桿與第一螺套固定連接，且第一連接桿與第二連接桿中心通過轉軸連接，使得第一連接桿與第二連接桿隨之同步向外擴張或向內收縮，其底部的盤片可以同步的相應調節間距，改善了微生物生長環境，提高了微生物的凈化效率，提高了產品的使用效果。
權利要求書

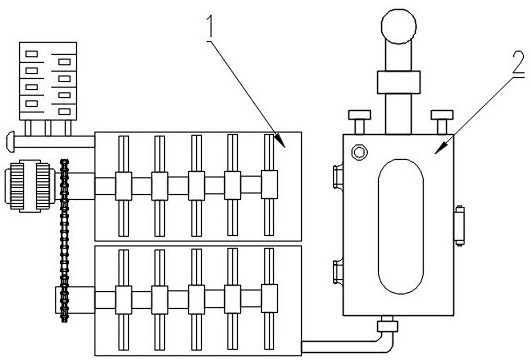

1.一種具有伸縮機構的工業廢水用生物膜多級處理裝置，包括多級處理裝置主體（1）、生物反應槽（18）與曝氣桿（22），其特征在于，所述曝氣桿（22）底部固定連接有曝氣管（24），所述曝氣管（24）外表壁固定連接有散氣噴頭（23），所述處理裝置還包括有：承接塊（9）與盤片（25），所述承接塊（9）內表壁通過轉軸轉動連接有第一螺桿（10），所述第一螺桿（10）外表壁通過兩組相反的螺紋旋合連接有兩組第一螺套（8），兩組所述第一螺套（8）外表壁分別固定連接有固定桿（7），兩組所述固定桿（7）一端分別固定連接有第一連接桿（4）與第二連接桿（6），所述第一連接桿（4）頂部通過轉軸與第二連接桿（6）轉動連接，所述第一連接桿（4）與第二連接桿（6）一端均固定連接有固定板（3），所述固定板（3）底部與曝氣桿（22）固定連接，所述承接塊（9）一側固定連接有第一伸縮桿（5），所述第一伸縮桿（5）內表壁滑動連接有滑塊（26），所述滑塊（26）底部固定連接有固定塊（15），所述固定塊（15）底部第二連接桿（6）固定連接，所述第一連接桿（4）底部與盤片（25）固定連接。
2.根據權利要求1所述的一種具有伸縮機構的工業廢水用生物膜多級處理裝置，其特征在于，所述生物反應槽（18）內表壁固定連接有光桿（11），所述生物反應槽（18）內表壁通過轉軸轉動連接有第二螺桿（17），所述光桿（11）與第二螺桿（17）均豎直穿設于生物反應槽（18）內表壁，所述承接塊（9）外表壁固定連接有兩組承接桿（12），兩組所述承接桿（12）底部均固定連接有底塊（14），兩組所述底塊（14）分別固定連接有滑套（13）與第二螺套（16），所述滑套（13）內表壁與光桿（11）滑動連接，所述第二螺套（16）內表壁通過螺紋與第二螺桿（17）旋合連接。
3.根據權利要求1所述的一種具有伸縮機構的工業廢水用生物膜多級處理裝置，其特征在于，所述生物反應槽（18）外表壁通過轉軸轉動連接有蓋板（2），所述生物反應槽（18）與蓋板（2）外表壁分別固連接有底板（27），所述底板（27）一側通過轉軸轉動連接有第二伸縮桿（28），所述第二伸縮桿（28）內表壁通過彈簧（20）彈性連接，所述第二伸縮桿（28）底部固定連接有掛桿（19），所述底板（27）一側固定連接有掛鉤（29），所述掛鉤（29）底部與掛桿（19）活動連接。
4.根據權利要求1所述的一種具有伸縮機構的工業廢水用生物膜多級處理裝置，其特征在于，所述第一螺桿（10）一端固定連接有轉柄。
5.根據權利要求1所述的一種具有伸縮機構的工業廢水用生物膜多級處理裝置，其特征在于，所述滑塊（26）與固定塊（15）一體成型。
6.根據權利要求2所述的一種具有伸縮機構的工業廢水用生物膜多級處理裝置，其特征在于，所述第二螺桿（17）頂部固定連接有轉盤。
7.根據權利要求3所述的一種具有伸縮機構的工業廢水用生物膜多級處理裝置，其特征在于，所述蓋板（2）頂部設置有觀察窗，所述蓋板（2）頂部開設有通風孔。
8.根據權利要求1所述的一種具有伸縮機構的工業廢水用生物膜多級處理裝置，其特征在于，所述蓋板（2）底部固定連接有密封墊片（21），所述生物反應槽（18）頂部設置有凸起。
發明內容
本發明的目的是為了解決上述問題，而提出的一種具有伸縮機構的工業廢水用生物膜多級處理裝置。
為了實現上述目的，本發明采用了如下技術方案：一種具有伸縮機構的工業廢水用生物膜多級處理裝置，包括多級處理裝置主體、生物反應槽與曝氣桿，所述曝氣桿底部固定連接有曝氣管，所述曝氣管外表壁固定連接有散氣噴頭，所述處理裝置還包括有：承接塊與盤片，所述承接塊內表壁通過轉軸轉動連接有第一螺桿，所述第一螺桿外表壁通過兩組相反的螺紋旋合連接有兩組第一螺套，兩組所述第一螺套外表壁分別固定連接有固定桿，兩組所述固定桿一端分別固定連接有第一連接桿與第二連接桿，所述第一連接桿頂部通過轉軸與第二連接桿轉動連接，所述第一連接桿與第二連接桿一端均固定連接有固定板，所述固定板底部與曝氣桿固定連接，所述承接塊一側固定連接有第一伸縮桿，所述第一伸縮桿內表壁滑動連接有滑塊，所述滑塊底部固定連接有固定塊，所述固定塊底部第二連接桿固定連接，所述第一連接桿底部與盤片固定連接。
作為上述技術方案的進一步描述：所述生物反應槽內表壁固定連接有光桿，所述生物反應槽內表壁通過轉軸轉動連接有第二螺桿，所述光桿與第二螺桿均豎直穿設于生物反應槽內表壁，所述承接塊外表壁固定連接有兩組承接桿，兩組所述承接桿底部均固定連接有底塊，兩組所述底塊分別固定連接有滑套與第二螺套，所述滑套內表壁與光桿滑動連接，所述第二螺套內表壁通過螺紋與第二螺桿旋合連接。
作為上述技術方案的進一步描述：所述生物反應槽外表壁通過轉軸轉動連接有蓋板，所述生物反應槽與蓋板外表壁分別固連接有底板，所述底板一側通過轉軸轉動連接有第二伸縮桿，所述第二伸縮桿內表壁通過彈簧彈性連接，所述第二伸縮桿底部固定連接有掛桿，所述底板一側固定連接有掛鉤，所述掛鉤底部與掛桿活動連接。
作為上述技術方案的進一步描述：所述第一螺桿一端固定連接有轉柄。
作為上述技術方案的進一步描述：所述滑塊與固定塊一體成型。
作為上述技術方案的進一步描述：所述第二螺桿頂部固定連接有轉盤。
作為上述技術方案的進一步描述：所述蓋板頂部設置有觀察窗，所述蓋板頂部開設有通風孔。
作為上述技術方案的進一步描述：所述蓋板底部固定連接有密封墊片，所述生物反應槽頂部設置有凸起。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：1、本發明中，通過轉動轉柄帶動第一螺桿轉動，第一螺桿上的兩組第一螺套同步的向中心或兩側移動，第一連接桿與第二連接桿通過固定桿與第一螺套固定連接，且第一連接桿與第二連接桿中心通過轉軸連接，使得第一連接桿與第二連接桿隨之同步向外擴張或向內收縮，其底部的盤片可以同步的相應調節間距，改善了微生物生長環境，提高了微生物的凈化效率，提高了產品的使用效果。
2、本發明中，通過轉動轉盤帶動第二螺桿轉動，第二螺桿外表壁上的第二螺套向上或向下移動，由于第二螺套通過底塊與承接桿固定連接且承接桿頂部與承接塊固定連接，即通過轉動轉盤實現了承接塊的上升或下降，不僅操作便捷，而且有利于后期的清潔與維護。
3、本發明中，通過拉動掛桿，關閉蓋板，蓋板底部密封墊片上的凹槽與生物反應槽相對應卡合連接，提高整體的密封效果，防止微生物反應時產生的不良?xì)馕兑莩�，將掛桿置于掛鉤底部，可固定蓋板位置，便于蓋板的開合，蓋板頂部設置有觀察窗與通風口，不僅操作便捷，可隨時觀察其反應情況，而且可以過濾其產生的氣體，更為環保。
（發明人：許大為;姚曉君;支永潮;李云;蘇金輝）
