公布日：2023.04.21
申請日：2023.02.17
分類號：C02F1/52(2023.01)I;C02F101/14(2006.01)N
摘要
本發明公開了一種連續處理廢水的沉析裝置和廢水處理方法，所述沉析裝置包括沉析區，沉降區和上清液區；所述沉析區與所述沉降區的下側連通，并在沉析區的上部開設有進料口；所述沉降區與所述上清液區通過位于上部的上清液溢出口連通，在該沉降區中安裝有緩流組件，所述沉降區的底部開設有沉降物出口；所述上清液區的上部開設有上清液排出口；在所述沉析區中安裝有可升降的攪拌器，所述廢水處理方法基于上述沉析裝置；本發明設計合理，結構巧妙，用于連續處理含氟化物廢水，克服傳統工藝能耗高，成本高的問題。
權利要求書

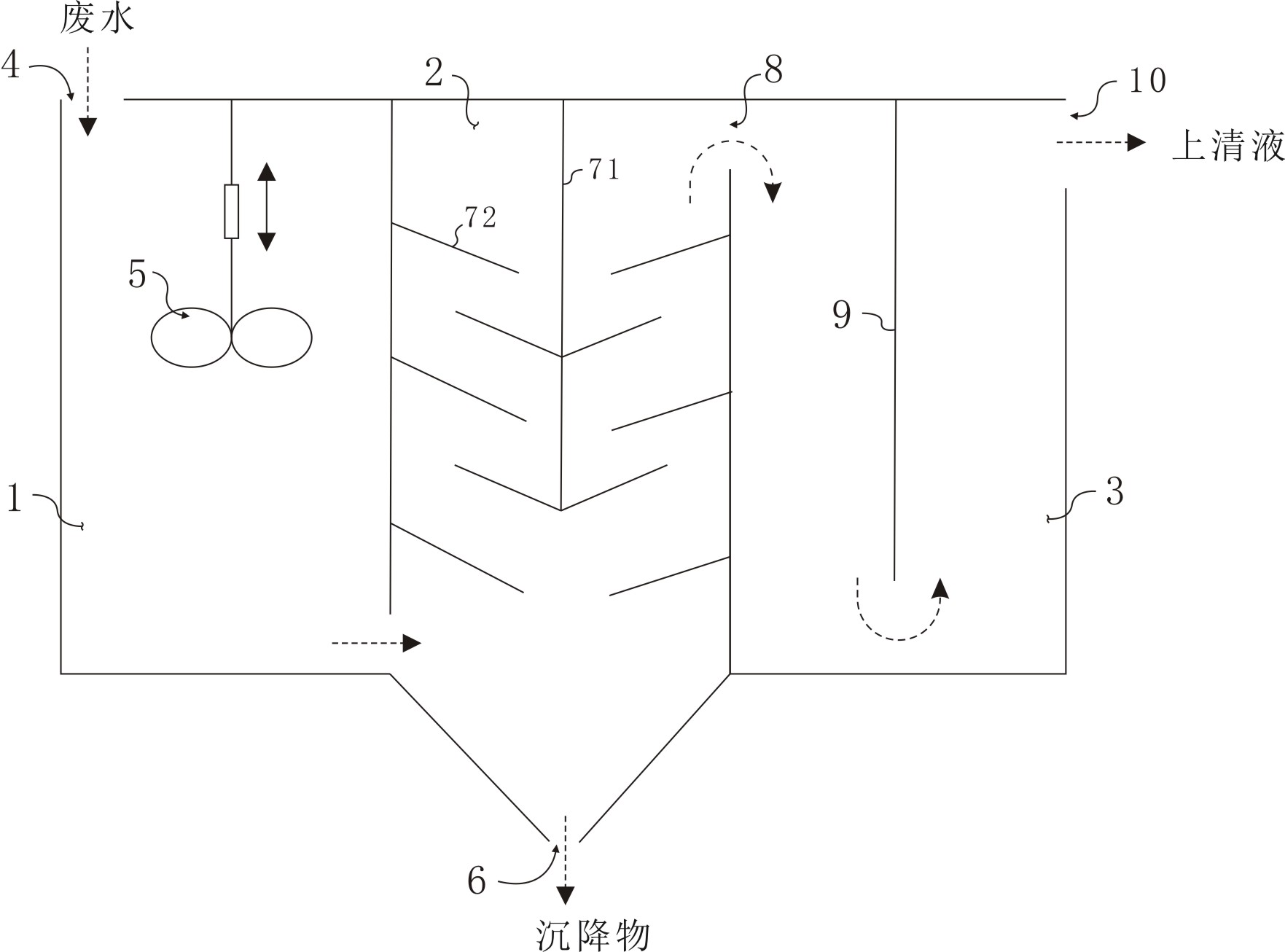

1.一種連續處理廢水的沉析裝置，其特征在于：包括沉析區（1），沉降區（2）和上清液區（3）；所述沉析區（1）與所述沉降區（2）的下側連通，并在沉析區（1）的上部開設有進料口（4）；所述沉降區（2）與所述上清液區（3）通過位于上部的上清液溢出口（8）連通，在該沉降區（2）中安裝有緩流組件，所述沉降區（6）的底部開設有沉降物出口（6）；所述上清液區（3）的上部開設有上清液排出口（10）。
2.根據權利要求1所述一種連續處理廢水的沉析裝置，其特征在于：在所述沉析區（1）中安裝有可升降的攪拌器（5）。
3.根據權利要求1所述一種連續處理廢水的沉析裝置，其特征在于：所述緩流組件包括支架（71）和數個緩流板（72），在所述沉降區（2）的內壁至少一個緩流板（72），該緩流板向下傾斜安裝，所述支架（71）固定安裝于所述沉降區（2）的中部，并且該支架（71）至少安裝有一個緩流板（72），位于內壁的緩流板與位于支架的緩流板錯位安裝。
4.根據權利要求3所述一種連續處理廢水的沉析裝置，其特征在于：位于內壁的緩流板與位于支架的緩流板相互平行。
5.根據權利要求1所述一種連續處理廢水的沉析裝置，其特征在于：所述上清液區（3）中部安裝有上清液隔板（9），該上清液隔板安裝在上清液區的底層或頂層；在上部上清液取的上部或下部形成通道。
6.根據權利要求1所述一種連續處理廢水的沉析裝置，其特征在于：所述進料口（4）、沉降物出口（6）和上清液排出口（10）均安裝有劑量計和可控制的閥門。
7.根據權利要求1-6任一權利要求所述一種連續處理廢水的沉析裝置，其特征在于：所述廢水為含氟化物廢水，或含氟化物廢水和沉淀劑混合。
8.一種使用如權利要求1-7任一權利要求所述沉析裝置的廢水處理方法，其特征在于，包括如下步驟將廢水和沉淀劑加入至沉淀區進行攪拌反應；上述的反應液在沉降區從下向上引流進行沉降，上清液從上排出，沉淀向下排出；將上述上清液引流至上清液區，通過隔板環流后排出。
9.根據權利要求8所述一種廢水處理方法，其特征在于，在所述沉降區中安裝數個環流板進行環流沉降。
10.根據權利要求9所述一種廢水處理方法，其特征在于，攪拌反應后生成沉淀和清液，沉淀和清液受液位差流向沉淀區，沉淀和清液通過沉淀區底部出口進去離心機進行分離，得到固廢；其中，離心清液回流入沉析區；同時，沉淀區內的清液和少量沉淀受到緩流板影響，沉淀被阻隔下沉，清液上移，通過上清液溢出口進去上清液區，在上清液區沉降后，通過上清液排出口排出上清液。
發明內容
因此，為了解決上述不足，本發明在此提供一種設計合理，結構巧妙，用于連續處理含氟化物廢水的沉析裝置。
具體的，一種連續處理廢水的沉析裝置，包括沉析區，沉降區和上清液區；所述沉析區與所述沉降區的下側連通，并在沉析區的上部開設有進料口；所述沉降區與所述上清液區通過位于上部的上清液溢出口連通，在該沉降區中安裝有緩流組件，所述沉降區的底部開設有沉降物出口；所述上清液區的上部開設有上清液排出口。
可選的，在所述沉析區中安裝有可升降的攪拌器。
可選的，所述緩流組件包括支架和數個緩流板，在所述沉降區的內壁至少一個緩流板，該緩流板向下傾斜安裝，所述支架固定安裝于所述沉降區的中部，并且該支架至少安裝有一個緩流板，位于內壁的緩流板與位于支架的緩流板錯位安裝。
可選的，位于內壁的緩流板與位于支架的緩流板相互平行。
可選的，所述上清液區中部安裝有上清液隔板，上清液隔板可以拆卸，可安裝在上清液區的底層和頂層；上清液隔板會縱向隔斷液體，液體只能從上清液隔板的上端或下端通過。
可選的，所述進料口、沉降物出口和上清液排出口均安裝有劑量計和可控制的閥門。
優選的，所述廢水為含氟化物廢水，或含氟化物廢水和沉淀劑混合。
另一方面，本發明還提供了一種使用上述沉析裝置的廢水處理方法，包括如下步驟將廢水和沉淀劑加入至沉淀區進行攪拌反應；上述的反應液在沉降區從下向上引流進行沉降，上清液從上排出，沉淀向下排出；將上述上清液引流至上清液區，通過隔板環流后排出。
可選的，在所述沉降區中安裝數個環流板進行環流沉降。
可選的，攪拌反應后生成沉淀和清液，沉淀和清液受液位差流向沉淀區，沉淀和清液通過沉淀區底部出口進去離心機進行分離，得到固廢；其中，離心清液回流入沉析區；同時，沉淀區內的清液和少量沉淀受到緩流板影響，沉淀被阻隔下沉，清液上移，通過上清液溢出口進去上清液區，在上清液區沉降后，通過上清液排出口排出上清液。
本發明具有如下優點：本發明設計合理，結構巧妙，用于連續處理含氟化物廢水，可解決傳統間歇式反應釜物料不連續，物料容易堵塞，流通不暢，重結晶溶劑不能循環使用，操作工序需間斷作業，耗費大量人力和時間，工作效率低下的問題。
同時也可克服膜技術過濾，設備投入成本高，單臺設備處理效率低，需要多臺設備并串聯一起使用，同時對廢水濃度要求高，工藝操作難度大，過濾膜為消耗件，后期過濾膜維護成本高的問題。
本發明使用時含氟化物廢水和沉淀劑均通過進料口進入，進料口可分別控制含氟化物廢水和沉淀劑進入流量；同時通過調節可升降的攪拌器的高度、轉速和攪拌葉形狀，使含氟化物廢水和沉淀劑進入沉析區后在上層迅速反應，而生成的沉淀受攪拌下旋力快速下沉；而沉降物出口連接抽水泵，可控制出料速度，同時沉降物出口設計為倒三角形，方便沉淀物的堆積和集中排出。所述緩流板可有效阻隔液體中沉淀物的上移，所述上清液隔板可阻隔上清液溢出口的上清液直接流出，增加上清液的行程。所述上清液排出口連接抽水泵，可控制出料速度。
（發明人：傅利才;劉孔滿;寧忠培;蔣弟勇;潘永柯;周錫江;辜凱德;徐啟奎）
