公布日：2023.03.28
申請日：2022.12.14
分類號：C02F1/52(2023.01)I;C02F1/44(2023.01)I
摘要
本發明涉及水處理技術領域，具體涉及一種基于新型微濾膜改良的高密度沉淀池系統，包括沉淀池、加藥裝置、及化學清洗裝置，所述沉淀池內設有混合區、絮凝區和澄清區，所述混合區、絮凝區和澄清區通過隔板分隔并依次流體導通；所述混合區與進水管連接，且內設攪拌機；所述絮凝區內設置有導流筒和位于所述導流筒內的升流攪拌器；所述澄清區的上部設有膜過濾單元，所述膜過濾單元分別與產水管路和反洗管路連通，所述澄清區的下方設有污泥口和刮泥機。相對常規高密度沉淀技術，本發明提供的高密度沉淀系統產水水質更好、產水水質更穩定而不會跑泥，尤其適用于空間受限且產水水質要求提高的已有高密度沉淀池的提標改造項目。
權利要求書
1.一種基于新型微濾膜改良的高密度沉淀池系統，其特征在于，包括沉淀池、加藥裝置及化學清洗裝置，所述沉淀池內設有混合區、絮凝區和澄清區，所述混合區、絮凝區和澄清區通過隔板分隔并依次流體導通；所述混合區與進水管連接，且內設攪拌機；所述絮凝區內設置有導流筒和位于所述導流筒內的升流攪拌器；所述澄清區的上部設有膜過濾單元，所述膜過濾單元分別與產水管路和反洗管路連通，所述澄清區的下方設有污泥口和刮泥機；所述加藥裝置與所述混合區連通，所述化學清洗裝置用于單獨清洗所述膜過濾單元。
2.根據權利要求1所述的高密度沉淀池系統，其特征在于，所述膜過濾單元包括密封件以及安裝于所述密封件上的多個膜組件；多個所述膜過濾單元均勻布設于所述澄清區。
3.根據權利要求2所述的高密度沉淀池系統，其特征在于，所述產水管路包括相連通的產水泵、產水總管和產水支管，所述產水泵的出口與出水管連通，多個所述產水支管與所述密封件連通；所述反洗管路包括相連通的反洗泵、反洗總管和反洗支管，所述反洗泵的進口與外設供水池連通，多個所述反洗支管與所述密封件連通。
4.根據權利要求3所述的高密度沉淀池系統，其特征在于，每個所述產水支管上均設有第一自動閥，所述反洗支管上設有第二自動閥，所述反洗支管連接于所述產水支管上，且連接位置位于所述密封件與所述第一自動閥之間。
5.根據權利要求2所述的高密度沉淀池系統，其特征在于，所述膜組件為外徑1-100mm的袋式、管式、細管式或中空纖維式膜組件；和/或所述膜組件的過濾孔徑為0.01μm-2.0μm，材質為全氟、類全氟或偏氟高分子聚合物材料。
6.根據權利要求2所述的高密度沉淀池系統，其特征在于，所述澄清區的上部還設有多個間隔排布的固定桿，每個所述固定桿上均設有凹槽；所述膜過濾單元的密封件邊緣上設有凸起，所述凸起與所述凹槽適配咬合。
7.根據權利要求6所述的高密度沉淀池系統，其特征在于，所述固定桿的材質為UPVC、ABS、PP、PE、鑄鐵、碳鋼或不銹鋼。
8.根據權利要求1所述的高密度沉淀池系統，其特征在于，還包括風機以及與所述風機連通的曝氣管，所述曝氣管水平布設于所述膜過濾單元的下方，所述曝氣管上設有多個斜向下的曝氣孔。
9.根據權利要求1所述的高密度沉淀池系統，其特征在于，還包括污泥循環管和安裝于所述污泥循環管上的污泥循環泵，所述污泥循環管的一端與所述污泥口連接，另一端與所述絮凝區連接；和/或還包括污泥排放管和安裝于污泥排放管上的污泥排放泵，所述污泥排放管的端部與所述污泥口連接。
發明內容
本發明的目的在于提供一種基于新型微濾膜改良的高密度沉淀池系統，以至少解決部分上述技術問題。

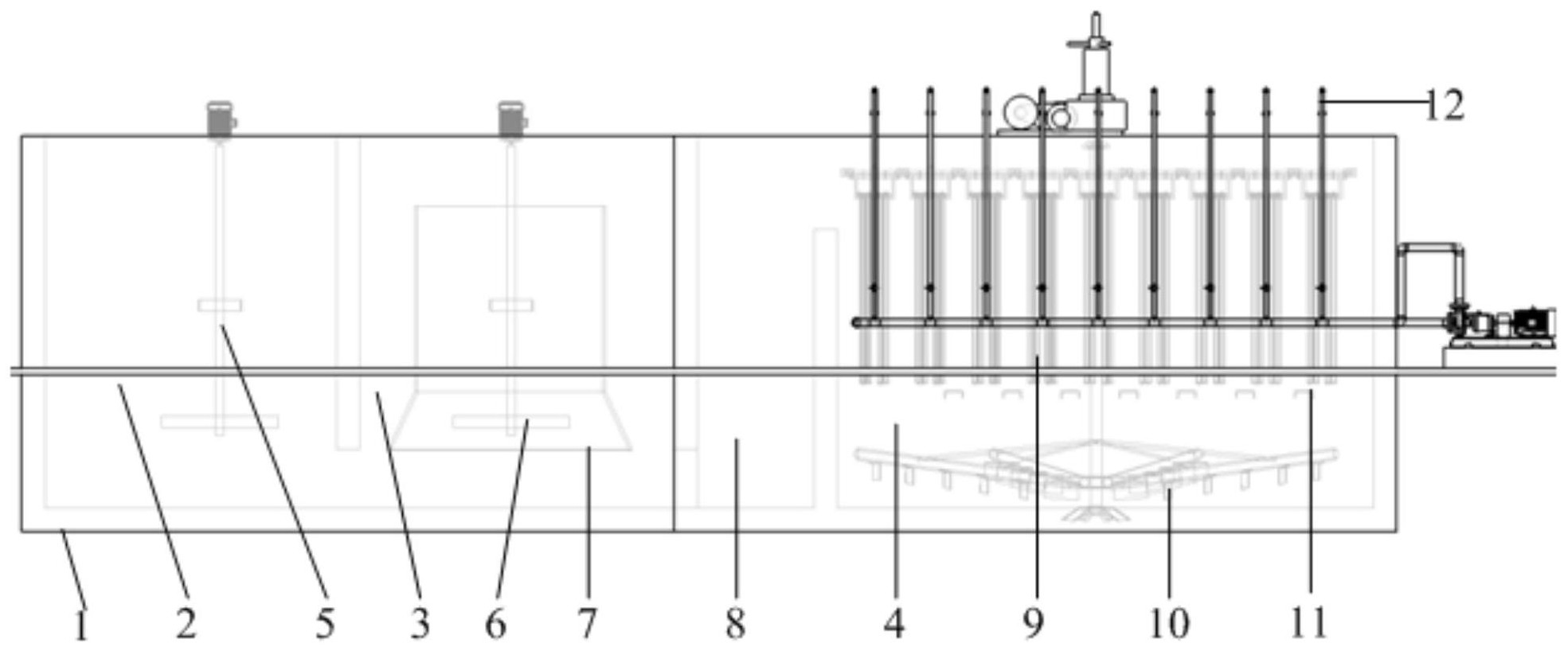

本發明提供了一種高密度沉淀系統，包括沉淀池、加藥裝置及化學清洗裝置，所述沉淀池內設有混合區、絮凝區和澄清區，所述混合區、絮凝區和澄清區通過隔板分隔并依次流體導通；所述混合區與進水管連接，且內設攪拌機；所述絮凝區內設置有導流筒和位于所述導流筒內的升流攪拌器；所述澄清區的上部設有膜過濾單元，所述膜過濾單元分別與產水管路和反洗管路連通，所述澄清區的下方設有污泥口和刮泥機；所述加藥裝置與所述混合區連通，所述清洗裝置用于單獨清洗所述膜過濾單元。
本發明提供的高密度沉淀池系統還可具有以下附加技術特征：
在本發明的一個具體實施方式中，所述膜過濾單元包括密封件以及安裝于所述密封件上的多個膜組件；多個所述膜過濾單元均勻布設于所述澄清區。
在本發明的一個具體實施方式中，所述產水管路包括相連通的產水泵、產水總管和產水支管，所述產水泵的出口與出水管連通，多個所述產水支管與所述密封件連通；所述反洗管路包括相連通的反洗泵、反洗總管和反洗支管，所述反洗泵的進口與外設供水池連通，多個所述反洗支管與所述密封件連通。
在本發明的一個具體實施方式中，每個所述產水支管上均設有第一自動閥，所述反洗支管上設有第二自動閥，所述反洗支管連接于所述產水支管上，且連接位置位于所述密封件與所述第一自動閥之間。
在本發明的一個具體實施方式中，所述膜組件為外徑1-100mm的袋式、管式、細管式或中空纖維式膜組件；和/或所述膜組件的過濾孔徑為0.01μm-2.0μm，材質為全氟、類全氟或偏氟高分子聚合物材料。
在本發明的一個具體實施方式中，所述澄清區的上部還設有多個間隔排布的固定桿，每個所述固定桿上均設有凹槽；所述膜過濾單元的密封件邊緣上設有凸起，所述凸起與所述凹槽適配咬合。
在本發明的一個具體實施方式中，所述固定桿的材質為UPVC、ABS、PP、PE、鑄鐵、碳鋼或不銹鋼。
在本發明的一個具體實施方式中，還包括風機以及與所述風機連通的曝氣管，所述曝氣管水平布設于所述膜過濾單元的下方，所述曝氣管上設有多個斜向下的曝氣孔。
在本發明的一個具體實施方式中，還包括污泥循環管和安裝于所述污泥循環管上的污泥循環泵，所述污泥循環管的一端與所述污泥口連接，另一端與所述絮凝區連接；和/或還包括污泥排放管和安裝于污泥排放管上的污泥排放泵，所述污泥排放管的端部與所述污泥口連接。
本發明提供的高密度沉淀池系統結合了傳統高密度沉淀池技術和膜分離技術，采用膜過濾單元替代斜管，使混凝液透過膜組件將固液分離，因此，相對于常規高密度沉淀池技術，本發明提供的高密度沉淀池系統具有以下有益效果：產水水質穩定，不受進水波動等其他外接因素影響或影響有限，進而使運維工作量大幅減少；產水清澈，懸浮物、膠體或硬度去除徹底，可直接達到更高標準，或直接進入RO/NF工藝進行回用處理，因此節省了濾池和超濾膜系統，減少站提面積，減少項目投資，且易于在原有的常規高密度沉淀池的基礎上改造，進而可廣泛適用于空間受限且產水水質要求更高的已有高密度沉淀池改造項目。
（發明人：畢飛;李敬元;張江英）
