公布日：2023.12.08
申請日：2023.10.24
分類號：C02F1/32(2023.01)I;C02F1/00(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
一種光觸媒污水處理裝置，屬于污水處理技術領域，為了解決污水中大量固體污染物會減弱反應器內光的穿透能力，從而影響了污染物的分解效率的問題，電動機的輸出端固定連接有輸出桿，輸出桿的下端設置有固液分離機構，固液分離機構包括固定安裝在分離桶內壁的側接板，側接板的外壁滑動連接有第一隔網，第一隔網遠離側接板的一端固定連接有彈力軟板，彈力軟板遠離側接板的一端固定連接有第二隔網，第一隔網的中心處螺紋連接有中轉桿，中轉桿的上端與輸出桿固定連接，利用第一隔網與第二隔網將固液進行分離，通過固體垃圾的重力，使得第二隔網拉動彈力軟板向下傾斜，將固體垃圾倒進收集箱內，使得固體垃圾無法影響光源光的穿透能力，從而解決問題。
權利要求書

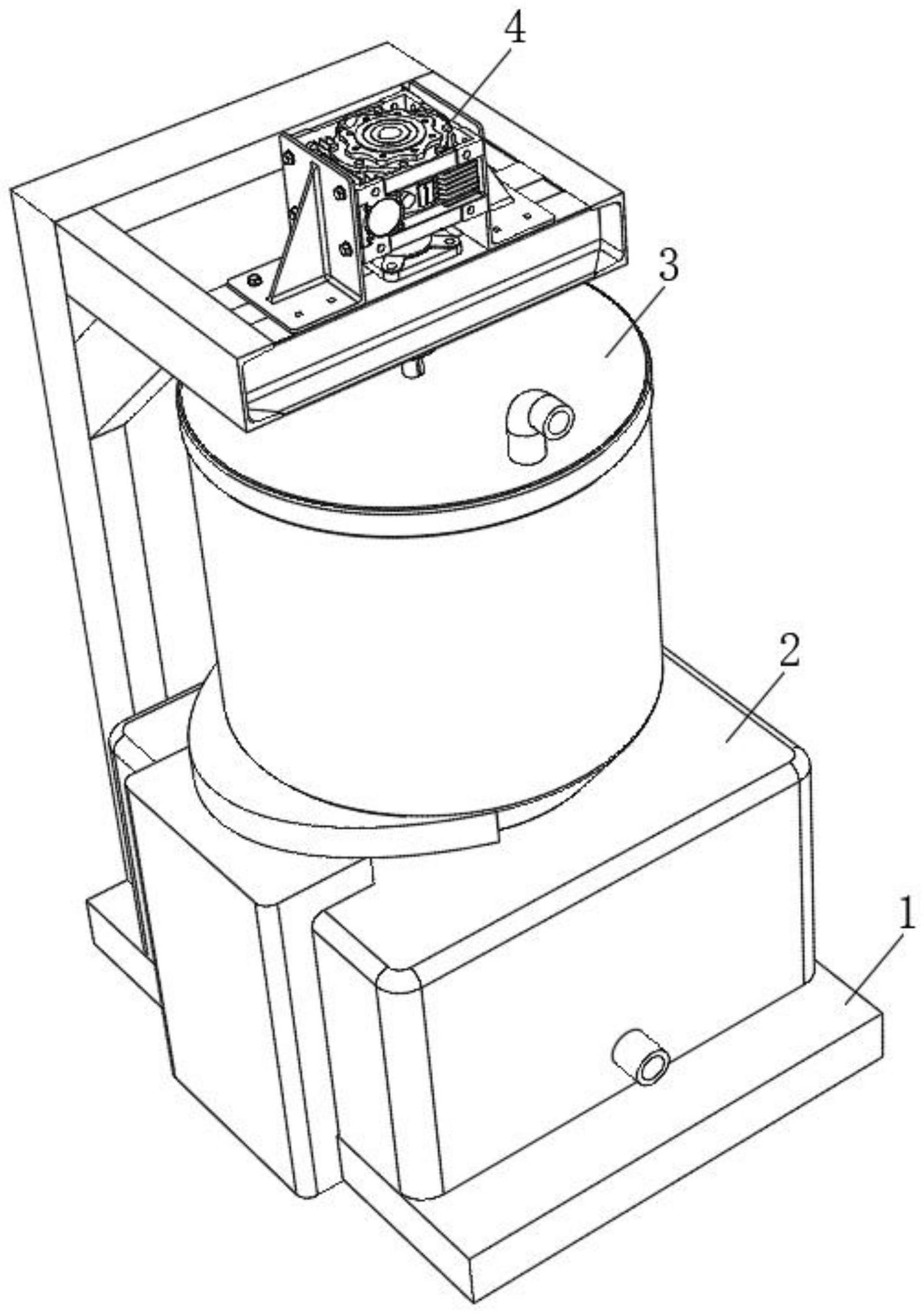

1.一種光觸媒污水處理裝置，包括安裝架(1)，以及設置在安裝架(1)底板上壁的光觸媒反應箱(2)，其特征在于：所述光觸媒反應箱(2)的上端連通有分離桶(3)，所述分離桶(3)的外壁安裝有進水管(5)，所述分離桶(3)的一側安裝有出料通道(6)，所述出料通道(6)開口處的下端安裝有收集箱(7)，所述收集箱(7)滑動安裝在光觸媒反應箱(2)的一側外壁；所述安裝架(1)的頂板上壁安裝有電動機(4)，所述電動機(4)的輸出端固定連接有輸出桿(8)，輸出桿(8)的下端設置有固液分離機構(9)，所述固液分離機構(9)安裝在分離桶(3)的內壁；所述固液分離機構(9)包括固定安裝在分離桶(3)內壁的側接板(91)，所述側接板(91)的外壁滑動連接有第一隔網(92)，所述第一隔網(92)遠離側接板(91)的一端固定連接有彈力軟板(93)，所述彈力軟板(93)遠離側接板(91)的一端固定連接有第二隔網(94)，所述第一隔網(92)的中心處螺紋連接有中轉桿(95)，所述中轉桿(95)的上端與輸出桿(8)固定連接，所述第一隔網(92)和第二隔網(94)的外壁貼合分離桶(3)的內壁。
2.如權利要求1所述的一種光觸媒污水處理裝置，其特征在于：所述第一隔網(92)連接側接板(91)一端的厚度大于連接彈力軟板(93)一端的厚度，且第二隔網(94)的厚度小于第一隔網(92)的最小厚度。
3.如權利要求1所述的一種光觸媒污水處理裝置，其特征在于：所述中轉桿(95)的外壁滑動連接有攪拌桿(96)，所述攪拌桿(96)的兩側分別安裝有刮板組件(97)。
4.如權利要求3所述的一種光觸媒污水處理裝置，其特征在于：所述攪拌桿(96)的下端固定連接有周轉桿(98)，所述周轉桿(98)的下端滑動連接有圓環槽(99)，所述圓環槽(99)開設在第一隔網(92)連接中轉桿(95)處的外圍。
5.如權利要求4所述的一種光觸媒污水處理裝置，其特征在于：所述攪拌桿(96)的底端貼合第一隔網(92)靠近側接板(91)一側的上壁。
6.如權利要求1所述的一種光觸媒污水處理裝置，其特征在于：所述第二隔網(94)的下端固定連接內接桿(10)，所述內接桿(10)的外壁滑動連接有外接塊(11)，所述外接塊(11)固定安裝在分離桶(3)的內壁，所述外接塊(11)的下端設置有滑接板(12)，所述滑接板(12)的一端固定連接有彈力元件(13)，所述彈力元件(13)遠離滑接板(12)的一端固定連接有頂板主體(14)，所述頂板主體(14)遠離彈力元件(13)的一端固定連接有封蓋主體(15)，所述封蓋主體(15)滑動連接在出料通道(6)的上端。
7.如權利要求6所述的一種光觸媒污水處理裝置，其特征在于：所述內接桿(10)的一側與滑接板(12)的上壁均設置有嚙齒，所述內接桿(10)設有嚙齒的一端嚙合連接有第一齒輪(16)，所述第一齒輪(16)的下端嚙合連接有第二齒輪(17)，所述第二齒輪(17)的下端與滑接板(12)嚙合連接。
8.如權利要求7所述的一種光觸媒污水處理裝置，其特征在于：所述第一齒輪(16)與第二齒輪(17)均轉動連接在外接塊(11)的內壁。
9.如權利要求3所述的一種光觸媒污水處理裝置，其特征在于：所述刮板組件(97)包括固定連接在攪拌桿(96)一端外桿主體(971)，所述外桿主體(971)的內壁轉動連接有內桿主體(972)，所述內桿主體(972)與外桿主體(971)的連接處安裝有復位扭簧。10.如權利要求9所述的一種光觸媒污水處理裝置，其特征在于：所述內桿主體(972)的外壁固定連接有連接件(973)，所述連接件(973)遠離內桿主體(972)的一端固定連接有橡膠圓弧塊(974)，所述橡膠圓弧塊(974)遠離連接件(973)的一端固定連接有刮板主體(975)。
發明內容
本發明的目的在于提供一種光觸媒污水處理裝置，解決了背景技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種光觸媒污水處理裝置，包括安裝架，以及設置在安裝架底板上壁的光觸媒反應箱，所述光觸媒反應箱的上端連通有分離桶，所述分離桶的外壁安裝有進水管，所述分離桶的一側安裝有出料通道，所述出料通道開口處的下端安裝有收集箱，所述收集箱滑動安裝在光觸媒反應箱的一側外壁；
所述安裝架的頂板上壁安裝有電動機，所述電動機的輸出端固定連接有輸出桿，輸出桿的下端設置有固液分離機構，所述固液分離機構安裝在分離桶的內壁；
所述固液分離機構包括固定安裝在分離桶內壁的側接板，所述側接板的外壁滑動連接有第一隔網，所述第一隔網遠離側接板的一端固定連接有彈力軟板，所述彈力軟板遠離側接板的一端固定連接有第二隔網，所述第一隔網的中心處螺紋連接有中轉桿，所述中轉桿的上端與輸出桿固定連接，所述第一隔網和第二隔網的外壁貼合分離桶的內壁。
優選的，所述第一隔網連接側接板一端的厚度大于連接彈力軟板一端的厚度，且第二隔網的厚度小于第一隔網的最小厚度。
優選的，所述中轉桿的外壁滑動連接有攪拌桿，所述攪拌桿的兩側分別安裝有刮板組件。
優選的，所述攪拌桿的下端固定連接有周轉桿，所述周轉桿的下端滑動連接有圓環槽，所述圓環槽開設在第一隔網連接中轉桿處的外圍。
優選的，所述攪拌桿的底端貼合第一隔網靠近側接板一側的上壁。
優選的，所述第二隔網的下端固定連接內接桿，所述內接桿的外壁滑動連接有外接塊，所述外接塊固定安裝在分離桶的內壁，所述外接塊的下端設置有滑接板，所述滑接板的一端固定連接有彈力元件，所述彈力元件遠離滑接板的一端固定連接有頂板主體，所述頂板主體遠離彈力元件的一端固定連接有封蓋主體，所述封蓋主體滑動連接在出料通道的上端。
優選的，所述內接桿的一側與滑接板的上壁均設置有嚙齒，所述內接桿設有嚙齒的一端嚙合連接有第一齒輪，所述第一齒輪的下端嚙合連接有第二齒輪，所述第二齒輪的下端與滑接板嚙合連接。
優選的，所述第一齒輪與第二齒輪均轉動連接在外接塊的內壁。
優選的，所述刮板組件包括固定連接在攪拌桿一端外桿主體，所述外桿主體的內壁轉動連接有內桿主體，所述內桿主體與外桿主體的連接處安裝有復位扭簧。
優選的，所述內桿主體的外壁固定連接有連接件，所述連接件遠離內桿主體的一端固定連接有橡膠圓弧塊，所述橡膠圓弧塊遠離連接件的一端固定連接有刮板主體。
與現有技術相比，本發明的有益效果是：
1.一種光觸媒污水處理裝置，在污水通過第一隔網和第二隔網時，其固體垃圾會留在第一隔網和第二隔網的上端，實現固液分離的目的，在固體垃圾推積到一定數量后，開啟電動機，利用電動機帶動輸出桿轉動，輸出桿帶動中轉桿轉動，使得第一隔網通過側接板的外壁，帶動彈力軟板與第二隔網同時向下平移，由于第二隔網的厚度小于第一隔網的最小厚度，故而第一隔網上的固體垃圾會滑至第二隔網上，在下移至出料通道時，第二隔網不受分離桶的內壁阻隔，通過固體垃圾的重力，使得第二隔網拉動彈力軟板向下傾斜，將固體垃圾倒進收集箱內，使得固體垃圾無法影響光源光的穿透能力，解決了污水中大量固體污染物會減弱反應器內光的穿透能力，從而影響了污染物的分解效率。
2.一種光觸媒污水處理裝置，當?shù)谝桓艟W(wǎng)向下移動時，會帶動內接桿同時下移，內接桿下移時，會通過一側嚙齒帶動第一齒輪轉動，第一齒輪轉動時，帶動第二齒輪轉動，第二齒輪通過滑接板的上端嚙齒帶動滑接板向一側滑動，從而壓動彈力元件，將彈力元件壓至緊繃后持續擠壓，此時彈力元件會給予頂板主體作用力，帶動封蓋主體脫離出料通道，實現倒料時自動打開封蓋主體的目的，方便使用。
（發明人：楊斌）
