公布日：2023.03.28

申請日：2023.01.18

分類號：C02F3/12(2023.01)I;C02F1/00(2023.01)N

摘要

本發明涉及污水處理技術領域，具體為一種MBR膜生物反應器水處理裝置，包括MBR膜生物反應器、擋板組件、曝氣裝置、循環隔離板、循環動力組件和殼體，殼體內部分為沉降回流腔和膜生物分離腔，沉降回流腔和膜生物分離腔之間設置有循環隔離板，循環隔離板具有多個且相互平行的豎向排列在沉降回流腔和膜生物分離腔之間，通過循環動力組件和循環隔離板能夠有效的實現污水的循環，并有效的降低膜生物分離腔中的污泥含量和生物量，同時通過特有的MBR板組的結構設置和擋板組件、曝氣裝置的配合，有效的提高了中空纖維微濾膜的抗污染能力，有效的避免了污泥在中空纖維微濾膜表面的附著。

權利要求書

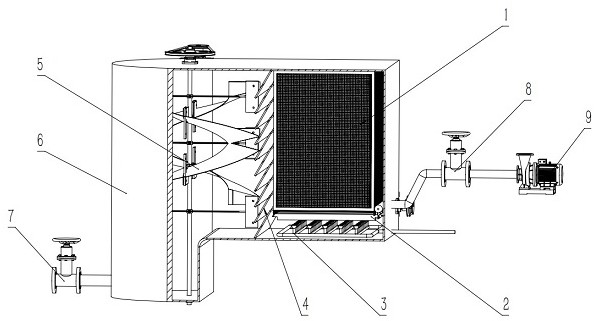

1.一種MBR膜生物反應器水處理裝置，包括MBR膜生物反應器（1）、擋板組件（2）、曝氣裝置（3）、循環隔離板（4）、循環動力組件（5）和殼體（6），其特征在于：所述殼體（6）內部分為沉降回流腔（61）和膜生物分離腔（62），所述沉降回流腔（61）和膜生物分離腔（62）之間設置有循環隔離板（4），所述循環隔離板（4）具有多個且相互平行的豎向排列在沉降回流腔（61）和膜生物分離腔（62）之間，所述循環隔離板（4）傾斜設置并且所述循環隔離板（4）的靠近膜生物分離腔（62）的一側高于靠近沉降回流腔（61）的一側，所述沉降回流腔（61）和膜生物分離腔（62）通過所述循環隔離板（4）之間的間隙連通；所述沉降回流腔（61）的底部設置有污水入口管，且所述污水入口管上設置有入水閥門（7），所述沉降回流腔（61）中設置有循環動力組件（5），所述循環動力組件（5）實現污水在所述沉降回流腔（61）中的循環流動并經過所述循環隔離板（4）滲透進入所述膜生物分離腔（62），所述循環隔離板（4）能夠使部分污泥沉降回流至所述沉降回流腔（61），使得所述膜生物分離腔（62）中的生物量低于所述沉降回流腔（61）中的生物量；所述膜生物分離腔（62）中設置有MBR膜生物反應器（1），所述MBR膜生物反應器（1）的下端設置有擋板組件（2），所述擋板組件（2）的下方設置有曝氣裝置（3），所述曝氣裝置（3）產生的汽包經過所述擋板組件（2）的影響后進入所述MBR膜生物反應器（1）中；所述MBR膜生物反應器（1）的出水管上設置有出水閥門（8），所述出水閥門（8）連通有負壓泵（9）。

2.根據權利要求1所述的一種MBR膜生物反應器水處理裝置，其特征在于：所述循環動力組件（5）包括第一螺旋頁（51）、第二螺旋頁（52）、第三螺旋頁（53）、第四螺旋頁（54）、支撐橫桿（55）、擾流擋板（56）、動力轉軸（57）、被動帶輪（58）和主動帶輪（59）；所述動力轉軸（57）可轉動的設置在所述殼體（6）上并位于所述沉降回流腔（61）的中部，所述動力轉軸（57）上間隔設置有多個橫向設置的支撐橫桿（55），所述支撐橫桿（55）的端部設置有擾流擋板（56）；所述第一螺旋頁（51）的上端連接在位于動力轉軸（57）上端的支撐橫桿（55）的端部，所述第一螺旋頁（51）的下端連接在位于動力轉軸（57）中部的支撐橫桿（55）的端部，所述第一螺旋頁（51）成螺旋狀由上向下延伸，并覆蓋所述動力轉軸（57）周向上（180）度的范圍；所述第二螺旋頁（52）的上端連接在位于動力轉軸（57）中部的支撐橫桿（55）的另一端，所述第二螺旋頁（52）的下端連接在位于動力轉軸（57）下端的支撐橫桿（55）的端部，所述第二螺旋頁（52）成螺旋狀由上向下延伸，并覆蓋所述動力轉軸（57）周向上（180）度的范圍；所述第一螺旋頁（51）的整體位于所述第二螺旋頁（52）的上方，使得所述動力轉軸（57）朝向一個方向轉動時，所述第一螺旋頁（51）將所述沉降回流腔（61）的一側的污水向上推動，所述第二螺旋頁（52）將所述沉降回流腔（61）的另一側的污水向下推動。

3.根據權利要求2所述的一種MBR膜生物反應器水處理裝置，其特征在于：所述第三螺旋頁（53）的上端連接在位于動力轉軸（57）上端的支撐橫桿（55）的端部，所述第三螺旋頁（53）的下端連接在位于動力轉軸（57）中部的支撐橫桿（55）的端部，所述第三螺旋頁（53）成螺旋狀由上向下延伸，并覆蓋所述動力轉軸（57）周向上（180）度的范圍；所述第四螺旋頁（54）的上端連接在位于動力轉軸（57）中部的支撐橫桿（55）的另一端，所述第四螺旋頁（54）的下端連接在位于動力轉軸（57）下端的支撐橫桿（55）的端部，所述第四螺旋頁（54）成螺旋狀由上向下延伸，并覆蓋所述動力轉軸（57）周向上（180）度的范圍；所述第三螺旋頁（53）的上端和所述第一螺旋頁（51）的上端位于同一根所述支撐橫桿（55）的兩端；所述第四螺旋頁（54）的下端和所述第二螺旋頁（52）的下端位于同一根所述支撐橫桿（55）的兩端。

4.根據權利要求3所述的一種MBR膜生物反應器水處理裝置，其特征在于：所述動力轉軸（57）的上端伸出所述殼體（6）的部分設置有被動帶輪（58），所述被動帶輪（58）通過同步帶與所述主動帶輪（59）傳動連接，通過驅動電機驅動主動帶輪（59）轉動，進而驅動動力轉軸（57）并帶動位于動力轉軸（57）上的螺旋頁轉動；所述第一螺旋頁（51）、第二螺旋頁（52）、第三螺旋頁（53）、第四螺旋頁（54）實現污水在所述沉降回流腔（61）中的循環流動，并使得污水以往復波動的方式通過所述循環隔離板（4）之間的間隙。

5.根據權利要求4所述的一種MBR膜生物反應器水處理裝置，其特征在于：所述MBR膜生物反應器（1）包括多組并排設置的MBR板組（11），多組的所述MBR板組（11）的底部連接出水管（12）；所述MBR板組（11）包括中空纖維微濾膜（111）、第一限位網板（112）、第二限位網板（113）、出水口（114）和MBR底座（115）；所述中空纖維微濾膜（111）的上端為自由端，所述中空纖維微濾膜（111）的下端固定在所述MBR底座（115）上，所述中空纖維微濾膜（111）的下端設置有出水口（114），所述出水口（114）與所述出水管（12）連接；所述MBR底座（115）上位于中空纖維微濾膜（111）的兩側固定設置有第一限位網板（112）和第二限位網板（113），所述第一限位網板（112）和第二限位網板（113）平行設置并形成了一定的限制空間，所述中空纖維微濾膜（111）的下端固定且上端為自由端，并能夠在所述限制空間中進行一定幅度的擺動；多組并排設置的所述MBR板組（11）之間形成通道，使得位于MBR板組（11）下方的曝氣裝置（3）所產生的汽包能夠經過所述通道。

6.根據權利要求5所述的一種MBR膜生物反應器水處理裝置，其特征在于：所述擋板組件（2）包括驅動電機（21）、驅動帶輪（22）、傳動帶（23）、擋板帶輪（24）、聯動橫桿（25）、擋板組（26）、旋轉支撐座（27）和驅動軸（28）；所述驅動電機（21）上設置有驅動帶輪（22），所述驅動帶輪（22）通過傳動帶（23）帶動所述擋板帶輪（24）轉動，所述擋板帶輪（24）通過驅動軸（28）可轉動的設置在所述旋轉支撐座（27）上；所述擋板組（26）包括主動擋板（261）和被動擋板（262），所述驅動軸（28）與所述主動擋板（261）固定連接，以實現所述擋板帶輪（24）和主動擋板（261）的同步轉動，所述主動擋板（261）和被動擋板（262）可轉動的設置在所述MBR底座（115）上；所述被動擋板（262）為多個，所述主動擋板（261）和被動擋板（262）之間通過聯動橫桿（25）傳動連接，以實現所述主動擋板（261）和被動擋板（262）平行且同步的轉動。

7.根據權利要求6所述的一種MBR膜生物反應器水處理裝置，其特征在于：所述擋板組（26）間隔的設置在并排設置的所述MBR板組（11）的底部，使得所述擋板組（26）轉動至一側的極限位置時，通過間隔設置的擋板組（26）封閉所述MBR板組（11）之間的所述通道，且位于該封閉的通道之間的通道為打開狀態并能允許下方的曝氣裝置（3）產生的氣泡經過；且所述封閉的通道和所述打開狀態的通道間隔的交替分布，當所述擋板組（26）轉動至另一側的極限位置時，所述封閉的通道轉換為打開狀態的通道，并允許下方的曝氣裝置（3）產生的氣泡經過；進而實現所述中空纖維微濾膜（111）的兩側交替的通過氣泡，進而促進下端固定且上端為自由端的所述中空纖維微濾膜（111）的擺動。

8.根據權利要求7所述的一種MBR膜生物反應器水處理裝置，其特征在于：所述中空纖維微濾膜（111）的延伸平面垂直于所述循環隔離板（4）的延伸平面，進而使得經過所述循環隔離板（4）間隙的污水均勻的進入所述中空纖維微濾膜（111）之間的通道；所述第一限位網板（112）、第二限位網板（113）為網狀開口結構，能夠限制所述中空纖維微濾膜（111）的擺動幅度并能夠允許污水的自由通過；所述曝氣裝置（3）包括曝氣入口（31）、曝氣支管（32）、曝氣頭（33），氣體經所述曝氣入口（31）進入，經過曝氣支管（32）后從所述曝氣頭（33）噴出以形成氣泡。

發明內容

針對現有技術的不足，本發明提供了一種MBR膜生物反應器水處理裝置，通過循環動力組件和循環隔離板能夠有效的實現污水的循環，并有效的降低膜生物分離腔中的污泥含量和生物量，同時通過特有的MBR板組的結構設置和擋板組件、曝氣裝置的配合，有效的提高了中空纖維微濾膜的抗污染能力，有效的避免了污泥在中空纖維微濾膜表面的附著。

為實現上述目的，本發明提供如下技術方案：一種MBR膜生物反應器水處理裝置，包括MBR膜生物反應器、擋板組件、曝氣裝置、循環隔離板、循環動力組件和殼體，所述殼體內部分為沉降回流腔和膜生物分離腔，所述沉降回流腔和膜生物分離腔之間設置有循環隔離板，所述循環隔離板具有多個且相互平行的豎向排列在沉降回流腔和膜生物分離腔之間，所述循環隔離板傾斜設置并且所述循環隔離板的靠近膜生物分離腔的一側高于靠近沉降回流腔的一側，所述沉降回流腔和膜生物分離腔通過所述循環隔離板之間的間隙連通；所述沉降回流腔的底部設置有污水入口管，且所述污水入口管上設置有入水閥門，所述沉降回流腔中設置有循環動力組件，所述循環動力組件實現污水在所述沉降回流腔中的循環流動并經過所述循環隔離板滲透進入所述膜生物分離腔，所述循環隔離板能夠使部分污泥沉降回流至所述沉降回流腔，使得所述膜生物分離腔中的生物量低于所述沉降回流腔中的生物量；所述膜生物分離腔中設置有MBR膜生物反應器，所述MBR膜生物反應器的下端設置有擋板組件，所述擋板組件的下方設置有曝氣裝置，所述曝氣裝置產生的汽包經過所述擋板組件的影響后進入所述MBR膜生物反應器中；所述MBR膜生物反應器的出水管上設置有出水閥門，所述出水閥門連通有負壓泵。

進一步的，所述循環動力組件包括第一螺旋頁、第二螺旋頁、第三螺旋頁、第四螺旋頁、支撐橫桿、擾流擋板、動力轉軸、被動帶輪和主動帶輪；所述動力轉軸可轉動的設置在所述殼體上并位于所述沉降回流腔的中部，所述動力轉軸上間隔設置有多個橫向設置的支撐橫桿，所述支撐橫桿的端部設置有擾流擋板；所述第一螺旋頁的上端連接在位于動力轉軸上端的支撐橫桿的端部，所述第一螺旋頁的下端連接在位于動力轉軸中部的支撐橫桿的端部，所述第一螺旋頁成螺旋狀由上向下延伸，并覆蓋所述動力轉軸周向上度的范圍；所述第二螺旋頁的上端連接在位于動力轉軸中部的支撐橫桿的另一端，所述第二螺旋頁的下端連接在位于動力轉軸下端的支撐橫桿的端部，所述第二螺旋頁成螺旋狀由上向下延伸，并覆蓋所述動力轉軸周向上度的范圍；所述第一螺旋頁的整體位于所述第二螺旋頁的上方，使得所述動力轉軸朝向一個方向轉動時，所述第一螺旋頁將所述沉降回流腔的一側的污水向上推動，所述第二螺旋頁將所述沉降回流腔的另一側的污水向下推動。

進一步的，所述第三螺旋頁的上端連接在位于動力轉軸上端的支撐橫桿的端部，所述第三螺旋頁的下端連接在位于動力轉軸中部的支撐橫桿的端部，所述第三螺旋頁成螺旋狀由上向下延伸，并覆蓋所述動力轉軸周向上度的范圍；所述第四螺旋頁的上端連接在位于動力轉軸中部的支撐橫桿的另一端，所述第四螺旋頁的下端連接在位于動力轉軸下端的支撐橫桿的端部，所述第四螺旋頁成螺旋狀由上向下延伸，并覆蓋所述動力轉軸周向上度的范圍；所述第三螺旋頁的上端和所述第一螺旋頁的上端位于同一根所述支撐橫桿的兩端；所述第四螺旋頁的下端和所述第二螺旋頁的下端位于同一根所述支撐橫桿的兩端。

進一步的，所述動力轉軸的上端伸出所述殼體的部分設置有被動帶輪，所述被動帶輪通過同步帶與所述主動帶輪傳動連接，通過驅動電機驅動主動帶輪轉動，進而驅動動力轉軸并帶動位于動力轉軸上的螺旋頁轉動；所述第一螺旋頁、第二螺旋頁、第三螺旋頁、第四螺旋頁實現污水在所述沉降回流腔中的循環流動，并使得污水以往復波動的方式通過所述循環隔離板之間的間隙。

進一步的，所述MBR膜生物反應器包括多組并排設置的MBR板組，多組的所述MBR板組的底部連接出水管；所述MBR板組包括中空纖維微濾膜、第一限位網板、第二限位網板、出水口和MBR底座；所述中空纖維微濾膜的上端為自由端，所述中空纖維微濾膜的下端固定在所述MBR底座上，所述中空纖維微濾膜的下端設置有出水口，所述出水口與所述出水管連接；所述MBR底座上位于中空纖維微濾膜的兩側固定設置有第一限位網板和第二限位網板，所述第一限位網板和第二限位網板平行設置并形成了一定的限制空間，所述中空纖維微濾膜的下端固定且上端為自由端，并能夠在所述限制空間中進行一定幅度的擺動；多組并排設置的所述MBR板組之間形成通道，使得位于MBR板組下方的曝氣裝置所產生的汽包能夠經過所述通道。

進一步的，所述擋板組件包括驅動電機、驅動帶輪、傳動帶、擋板帶輪、聯動橫桿、擋板組、旋轉支撐座和驅動軸；所述驅動電機上設置有驅動帶輪，所述驅動帶輪通過傳動帶帶動所述擋板帶輪轉動，所述擋板帶輪通過驅動軸可轉動的設置在所述旋轉支撐座上；所述擋板組包括主動擋板和被動擋板，所述驅動軸與所述主動擋板固定連接，以實現所述擋板帶輪和主動擋板的同步轉動，所述主動擋板和被動擋板可轉動的設置在所述MBR底座上；所述被動擋板為多個，所述主動擋板和被動擋板之間通過聯動橫桿傳動連接，以實現所述主動擋板和被動擋板平行且同步的轉動；進一步的，所述擋板組間隔的設置在并排設置的所述MBR板組的底部，使得所述擋板組轉動至一側的極限位置時，通過間隔設置的擋板組封閉所述MBR板組之間的所述通道，且位于該封閉的通道之間的通道為打開狀態并能允許下方的曝氣裝置產生的氣泡經過；且所述封閉的通道和所述打開狀態的通道間隔的交替分布，當所述擋板組轉動至另一側的極限位置時，所述封閉的通道轉換為打開狀態的通道，并允許下方的曝氣裝置產生的氣泡經過；進而實現所述中空纖維微濾膜的兩側交替的通過氣泡，進而促進下端固定且上端為自由端的所述中空纖維微濾膜的擺動。

進一步的，所述中空纖維微濾膜的延伸平面垂直于所述循環隔離板的延伸平面，進而使得經過所述循環隔離板間隙的污水均勻的進入所述中空纖維微濾膜之間的通道；所述第一限位網板、第二限位網板為網狀開口結構，能夠限制所述中空纖維微濾膜的擺動幅度并能夠允許污水的自由通過；所述曝氣裝置包括曝氣入口、曝氣支管、曝氣頭，氣體經所述曝氣入口進入，經過曝氣支管后從所述曝氣頭噴出以形成氣泡。

與現有技術相比，本發明提供了一種MBR膜生物反應器水處理裝置，具備以下有益效果：1.本發明的沉降回流腔和膜生物分離腔之間設置有循環隔離板，循環動力組件實現污水在沉降回流腔中的循環流動并經過循環隔離板滲透進入膜生物分離腔，循環隔離板能夠使部分污泥沉降回流至沉降回流腔，使得膜生物分離腔中的生物量低于沉降回流腔中的生物量。

2.本發明通過循環動力組件中的多個螺旋頁，實現了污水在沉降回流腔中的循環，并能夠?qū)崿F(xiàn)污水往復的通過循環隔離板之間的間隙，進而有助于實現污泥和微生物的回流，并且循環隔離板的延伸平面和中空纖維微濾膜的延伸平面垂直，進而能夠有助于污水均勻的進入中空纖維微濾膜之間的通道中。

3.本發明的中空纖維微濾膜的上端為自由端，下端為固定端，并且被限制在了第一限位網板和第二限位網板之間，進而配合曝氣裝置和擋板組件，能夠?qū)崿F(xiàn)氣泡交替的、間隔的通過中空纖維微濾膜的兩側的通道，進而促進了下端固定且上端為自由端的中空纖維微濾膜的擺動，進而有效的避免了污泥和微生物在中空纖維微濾膜表面的附著，提高了中空纖維微濾膜的抗污染能力，進而有效的提高了水通量低和污水處理能力。

（發明人：邵亮;趙婷婷;趙建偉）
