高新河道排污管自動清理系統

發布時間:2024-4-4 8:57:38  中國污水處理工程網

公布日:2022.04.15

申請日:2021.12.24

分類號:E03F9/00(2006.01)I

摘要

一種河道排污管自動清理裝置及其工作方法,包括排污結構、移動結構、清理頭結構,所述移動結構共有兩組,并列設置在排污結構外側,所述清理頭結構設置在排污結構端部;其中,所述清理頭結構包括連接軸、連接板、清理組件,所述連接板設置在連接軸一端,所述清理組件共有四組,以連接軸中心為中心,呈圓周陣列設置在連接板側壁。自動清理裝置通過移動結構在河道排污管道中前行,清理頭結構中的清理組件不斷將河道排污管道內的污泥等除下,并通過排污結構排到河道排污管道外面,從而實現了對河道排污管的自動清理工作,自動化替代人工化,大大提高了工作效率。


權利要求書

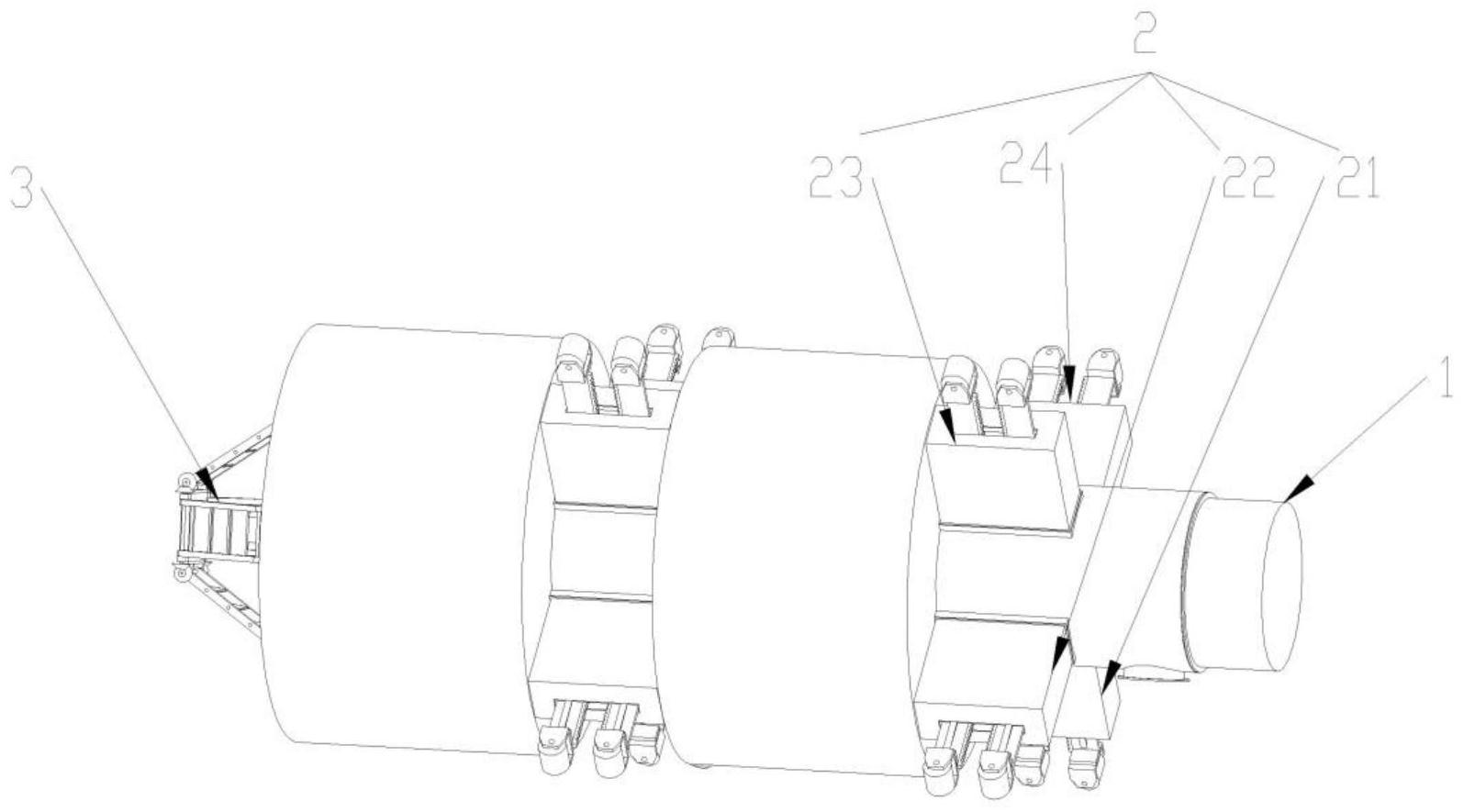

1.一種河道排污管自動清理裝置,其特征在于:包括排污結構(1)、移動結構(2)、清理頭結構(3),所述移動結構(2)共有兩組,并列設置在排污結構(1)外側,所述清理頭結構(3)設置在排污結構(1)端部;其中,所述清理頭結構(3)包括連接軸(31)、連接板(32)、清理組件(33),所述連接板(32)設置在連接軸(31)一端,所述清理組件(33)共有四組,以連接軸(31)中心為中心,呈圓周陣列設置在連接板(32)側壁。

2.根據權利要求1所述的河道排污管自動清理裝置,其特征在于:所述清理組件(33)包括第一支架(331)、第二支架(332)、轉軸(333)、軸承座(334)、第一錐形齒輪(335)、第二錐形齒輪(336)、支撐桿(337)、刮片(338),所述第一支架(331)、第二支架(332)并列設置,所述轉軸(333)通過軸承座(334)固定在第一支架(331)、第二支架(332)一端,所述第一錐形齒輪(335)、第二錐形齒輪(336)分別設置在轉軸(333)兩端,所述支撐桿(337)設置在第一支架(331)、第二支架(332)另一端,所述刮片(338)有若干組,并列設置在第一支架(331)、第二支架(332)上位于轉軸(333)、支撐桿(337)之間。

3.根據權利要求1所述的河道排污管自動清理裝置,其特征在于:所述排污結構(1)包括第一電機(11)、第一聯軸器(12)、主軸(13)、第一軸承座(14)、第二軸承座(15)、螺旋葉片(16)、筒體(17),所述第一電機(11)軸端通過第一聯軸器(12)與兩端設置在第一軸承座(14)、第二軸承座(15)上的主軸(13)一端連接,所述螺旋葉片(16)設置在主軸(13)上,所述筒體(17)設置在螺旋葉片(16)外側,所述第一軸承座(14)、第二軸承座(15)分別固定在筒體(17)兩端。

4.根據權利要求3所述的河道排污管自動清理裝置,其特征在于:所述筒體(17)靠近第一電機位置設有出口(171)。

5.根據權利要求1所述的河道排污管自動清理裝置,其特征在于:所述移動結構(2)包括第一移動組件(21)、第二移動組件(22)、第三移動組件(23)、第四移動組件(24),所述第一移動組件(21)、第二移動組件(22)、第三移動組件(23)、第四移動組件(24)結構相同,以筒體(17)中心為中心呈圓周陣列設置在筒體(17)外側。

6.根據權利要求5所述的河道排污管自動清理裝置,其特征在于:所述第一移動組件(21)包括固定座(211)、第二電機(212)、第二聯軸器(213)、第三軸承座(214)、轉軸(215)、齒輪(216)、第一齒條(217)、第二齒條(218)、移動架(219)、帶電機滾輪(2110)、輔助滾輪(2111),所述第二電機(212)軸端通過第二聯軸器(213)與轉軸(215)一端連接,所述轉軸(215)通過第三軸承座(214)固定在固定座(211)上,其另一端和齒輪(216)連接,所述第一齒條(217)、第二齒條(218)并列設置齒輪(216)兩側與其嚙合設置,所述移動架(219)固定在固定座(211)上,所述帶電機滾輪(2110)、輔助滾輪(2111)并列設置在移動架(219)上。

7.一種如權利要求1~6任一項所述的河道排污管自動清理裝置的工作方法,其特征在于:具體步驟如下:自動清理裝置放置到河道排污管內,移動結構(2)中的第一移動組件(21)、第二移動組件(22)、第三移動組件(23)、第四移動組件(24)中的第二電機(212)通過第二聯軸器(213)驅動轉軸(215)在第三軸承座(214)的支撐下進行轉動,齒輪(216)隨之轉動,與齒輪(216)嚙合的第一齒條(217)、第二齒條(218)帶動移動架(219)上的帶電機滾輪(2110)、輔助滾輪(2111)向河道排污管內壁移動直至貼合,帶電機滾輪(2110)轉動,移動結構(2)在河道排污管內進行移動;清理頭結構(3)中清理組件(33)刮片(338)將河道排污管內的污泥等不斷清理下來;排污結構(1)中的第一電機(11)通過第一聯軸器(12)驅動主軸(13)在第一軸承座(14)、第二軸承座(15)的支撐下轉動,污泥隨著螺旋葉片(16)被傳送到筒體(17)內,通過出口(171)被排出,從而對河道排污管進行自動清理工作。

發明內容

發明目的:本發明的目的是提供一種河道排污管自動清理裝置及其工作方法,解決了河道排污管清理時候存在的問題。

技術方案:本發明提供了一種河道排污管自動清理裝置及其工作方法,包括排污結構、移動結構、清理頭結構,所述移動結構共有兩組,并列設置在排污結構外側,所述清理頭結構設置在排污結構端部;其中,所述清理頭結構包括連接軸、連接板、清理組件,所述連接板設置在連接軸一端,所述清理組件共有四組,以連接軸中心為中心,呈圓周陣列設置在連接板側壁。自動清理裝置通過移動結構在河道排污管道中前行,清理頭結構中的清理組件不斷將河道排污管道內的污泥等除下,并通過排污結構排到河道排污管道外面,從而實現了對河道排污管的自動清理工作,自動化替代人工化,大大提高了工作效率。

進一步的,所述清理組件包括第一支架、第二支架、轉軸、軸承座、第一錐形齒輪、第二錐形齒輪、支撐桿、刮片,所述第一支架、第二支架并列設置,所述轉軸通過軸承座固定在第一支架、第二支架一端,所述第一錐形齒輪、第二錐形齒輪分別設置在轉軸兩端,所述支撐桿設置在第一支架、第二支架另一端,所述刮片有若干組,并列設置在第一支架、第二支架上位于轉軸、支撐桿之間。清理組件通過連接軸隨著排污結構中的主軸進行轉動,從而通過其上的刮片對河道排污管的污泥等進行清理。根據河道排污管管徑的不同,通過第一錐形齒輪、第二錐形齒輪同時調整四組清理組件的角度后固定,從而便于清理。

進一步的,所述排污結構包括第一電機、第一聯軸器、主軸、第一軸承座、第二軸承座、螺旋葉片、筒體,所述第一電機軸端通過第一聯軸器與兩端設置在第一軸承座、第二軸承座上的主軸一端連接,所述螺旋葉片設置在主軸上,所述筒體設置在螺旋葉片外側,所述第一軸承座、第二軸承座分別固定在筒體兩端。第一電機通過第一聯軸器驅動主軸在第一軸承座、第二軸承座支撐下進行轉動,通過清理組件清理下來的污泥等通過螺旋葉片在筒體內被傳送。

進一步的,所述筒體靠近第一電機位置設有出口。出口上安裝有排污軟管,筒體內的污泥等通過出口被沿著排污軟管被排出去。

進一步的,所述移動結構包括第一移動組件、第二移動組件、第三移動組件、第四移動組件,所述第一移動組件、第二移動組件、第三移動組件、第四移動組件結構相同,以筒體中心為中心呈圓周陣列設置在筒體外側。

進一步的,所述第一移動組件包括固定座、第二電機、第二聯軸器、第三軸承座、轉軸、齒輪、第一齒條、第二齒條、移動架、帶電機滾輪、輔助滾輪,所述第二電機軸端通過第二聯軸器與轉軸一端連接,所述轉軸通過第三軸承座固定在固定座上,其另一端和齒輪連接,所述第一齒條、第二齒條并列設置齒輪兩側與其嚙合設置,所述移動架固定在固定座上,所述帶電機滾輪、輔助滾輪并列設置在移動架上。移動結構放置到河道排污管內之后,第二電機通過第二聯軸器驅動轉軸在第三軸承座的支撐下進行轉動,從而帶動齒輪轉動,移動架通過第一齒條、第二齒條與齒輪的嚙合,向河道排污管內壁方向移動,直至第一移動組件、第二移動組件、第三移動組件、第四移動組件中的帶電機滾輪、輔助滾輪均和河道排污管內壁壓緊,從而驅動河道排污管進行移動,進行清理工作。

進一步的,一種河道排污管自動清理裝置的工作方法,具體步驟如下:1)自動清理裝置放置到河道排污管內,移動結構中的第一移動組件、第二移動組件、第三移動組件、第四移動組件中的第二電機通過第二聯軸器驅動轉軸在第三軸承座的支撐下進行轉動,齒輪隨之轉動,與齒輪嚙合的第一齒條、第二齒條帶動移動架上的帶電機滾輪、輔助滾輪向河道排污管內壁移動直至貼合,帶電機滾輪轉動,移動結構在河道排污管內進行移動;2)清理頭結構中清理組件刮片將河道排污管內的污泥等不斷清理下來;3)排污結構中的第一電機通過第一聯軸器驅動主軸在第一軸承座、第二軸承座的支撐下轉動,污泥隨著螺旋葉片被傳送到筒體內,通過出口被排出,從而對河道排污管進行自動清理工作。

上述技術方案可以看出,本發明具有如下有益效果:1)設置排污結構、移動結構、清理頭結構相結合,通過移動結構在河道排污管內移動,清理頭結構對污泥進行清理,并通過排污結構將其不斷排出,從而完成了對河道排污管的自動清理工作,自動化清理,不但大大提高了清潔效率和清潔效果,而且減少了工人的工作量,降低了人工成;2)適用于不同管徑的河道排污管的清理工作,具有廣泛適用性。

發明人:孫健璘;陸燕江;張運;薛宏建
