公布日：2023.04.04
申請日：2022.11.16
分類號：C02F1/50(2006.01)I;B01F27/85(2022.01)I;B01F27/90(2022.01)I;B01F35/32(2022.01)I
摘要
本發明涉及水處理技術領域，具體為一種環保節能型污水消毒處理設備，包括處理池，處理池的頂端安裝有兩組安裝板，兩組安裝板的內部靠兩端的位置分別通過對應軸承環安裝有轉動桿，且轉動桿的頂端均安裝有安裝桿。在兩組電機的運轉作用下可使得對應風扇能夠隨之進行相應的轉動，從而可加快周圍空氣的流動速度并同時對對應兩組風速板進行相應的吹風作用，從而使得對應兩組風速板能夠隨之進行相應的轉動，從而能夠帶動對應轉動桿以及對應安裝盤進行相應的轉動，進而帶動對應安裝輥和對應若干組攪拌板進行相應的轉動，從而在對應若干組攪拌板的轉動作用下對污水進行攪拌，從而能夠加快污水與絮凝劑的混合，進而加快對污水消毒處理的工作效率。
權利要求書

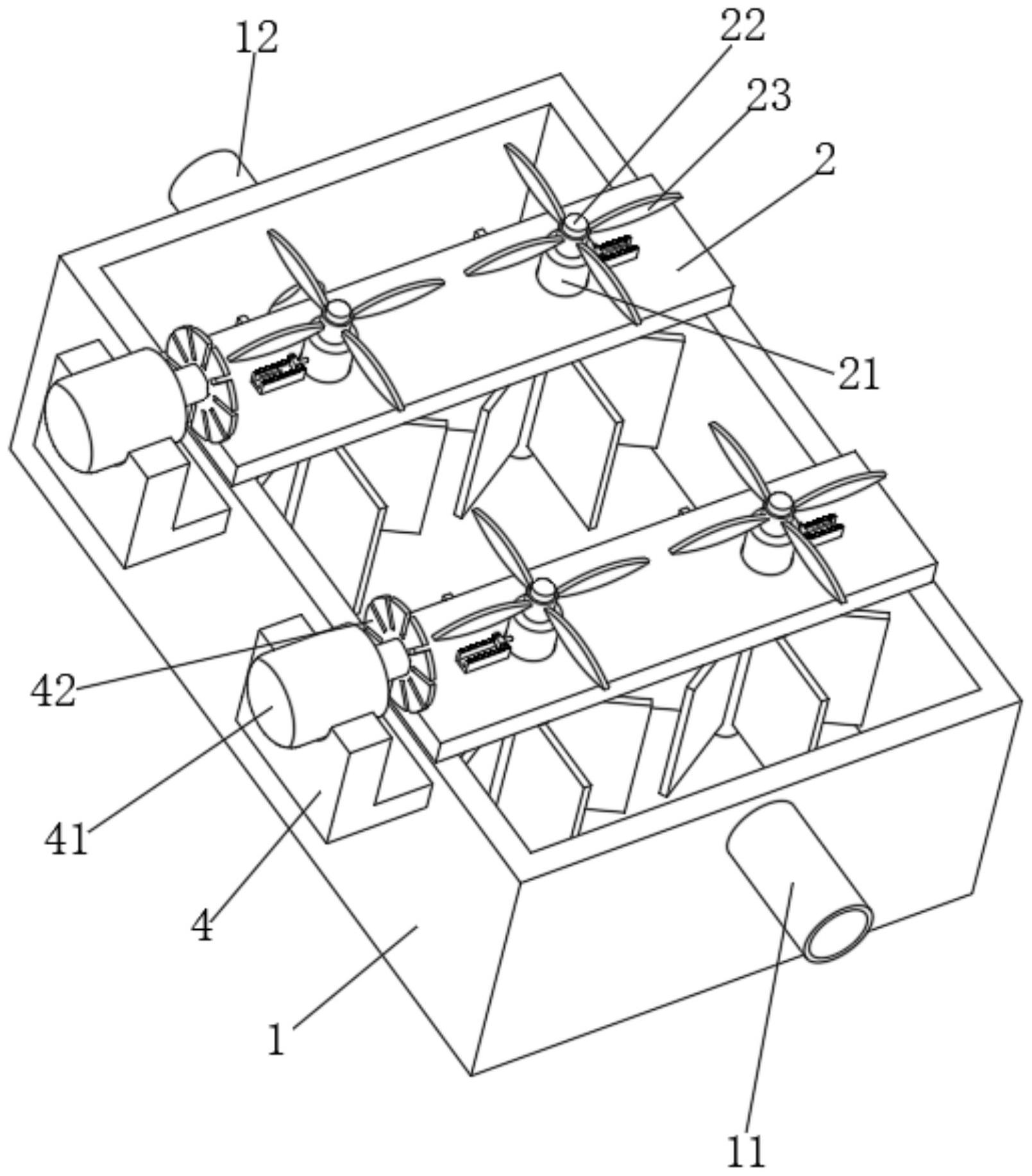

1.一種環保節能型污水消毒處理設備，包括處理池(1)，其特征在于：所述處理池(1)的頂端安裝有兩組安裝板(2)，兩組所述安裝板(2)的內部靠兩端的位置分別通過對應軸承環安裝有轉動桿(21)，且轉動桿(21)的頂端均安裝有安裝桿(22)，所述安裝桿(22)的外表面均安裝有風速板(23)，所述轉動桿(21)的底端均安裝有安裝盤(24)，且安裝盤(24)的底端均安裝有安裝輥(26)，所述安裝輥(26)的外表面均安裝有若干組攪拌板(27)，兩組所述安裝板(2)的頂端靠對應轉動桿(21)的對應一側均安裝有安裝座(3)，且安裝座(3)的兩側內壁均開設有滑槽(31)，且對應兩組滑槽(31)的內部分別與對應滑板(33)的對應一側相滑動連接設置，所述滑板(33)的頂端均安裝有安裝塊(34)，且安裝塊(34)的兩側均安裝有限位板(35)，所述限位板(35)的內部均活動螺接有螺桿(36)，且螺桿(36)的底端分別通過對應軸承座安裝有卡齒塊(37)，所述安裝塊(34)的內側均安裝有固定桿(38)。
2.根據權利要求1所述的一種環保節能型污水消毒處理設備，其特征在于：所述處理池(1)的一側靠頂端的位置連通設置有入水管(11)，且處理池(1)的另一側靠底端的位置連通設置有出水管(12)。
3.根據權利要求1所述的一種環保節能型污水消毒處理設備，其特征在于：所述安裝板(2)的底端靠對應轉動桿(21)的外側位置均開設有環形槽(20)，所述安裝盤(24)的頂端安裝有四組滑桿(25)，且四組滑桿(25)的頂端分別伸入對應環形槽(20)的內部中并與其呈滑動連接設置。
4.根據權利要求1所述的一種環保節能型污水消毒處理設備，其特征在于：所述轉動桿(21)的外表面靠固定桿(38)的位置均開設有固定孔(210)，且對應固定桿(38)的對應一端分別伸入對應固定孔(210)的內部并與其呈限位卡接。5.根據權利要求1所述的一種環保節能型污水消毒處理設備，其特征在于：所述處理池(1)的外側靠兩端的位置均安裝有支撐桿(4)，且支撐桿(4)的頂端均安裝有電機(41)，所述電機(41)的輸出端均傳動連接有風扇(42)。
6.根據權利要求1所述的一種環保節能型污水消毒處理設備，其特征在于：所述卡齒塊(37)的數量為八組，八組所述卡齒塊(37)分別位于對應齒條板(32)的上方設置，且對應卡齒塊(37)與對應齒條板(32)相嚙合卡接設置。
7.根據權利要求1所述的一種環保節能型污水消毒處理設備，其特征在于：若干組所述攪拌板(27)的形狀均為矩形設置，且對應若干組攪拌板(27)分別以對應安裝輥(26)的圓心點為中心點呈中心對稱設置。
發明內容
本發明的目的在于提供一種環保節能型污水消毒處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種環保節能型污水消毒處理設備，包括處理池，所述處理池的頂端安裝有兩組安裝板，兩組所述安裝板的內部靠兩端的位置分別通過對應軸承環安裝有轉動桿，且轉動桿的頂端均安裝有安裝桿，所述安裝桿的外表面均安裝有風速板，所述轉動桿的底端均安裝有安裝盤，且安裝盤的底端均安裝有安裝輥，所述安裝輥的外表面均安裝有若干組攪拌板，兩組所述安裝板的頂端靠對應轉動桿的對應一側均安裝有安裝座，且安裝座的兩側內壁均開設有滑槽，且對應兩組滑槽的內部分別與對應滑板的對應一側相滑動連接設置，所述滑板的頂端均安裝有安裝塊，且安裝塊的兩側均安裝有限位板，所述限位板的內部均活動螺接有螺桿，且螺桿的底端分別通過對應軸承座安裝有卡齒塊，所述安裝塊的內側均安裝有固定桿。
優選的，所述處理池的一側靠頂端的位置連通設置有入水管，且處理池的另一側靠底端的位置連通設置有出水管。
優選的，所述安裝板的底端靠對應轉動桿的外側位置均開設有環形槽，所述安裝盤的頂端安裝有四組滑桿，且四組滑桿的頂端分別伸入對應環形槽的內部中并與其呈滑動連接設置。
優選的，所述轉動桿的外表面靠固定桿的位置均開設有固定孔，且對應固定桿的對應一端分別伸入對應固定孔的內部并與其呈限位卡接。
優選的，所述處理池的外側靠兩端的位置均安裝有支撐桿，且支撐桿的頂端均安裝有電機，所述電機的輸出端均傳動連接有風扇。
優選的，所述卡齒塊的數量為八組，八組所述卡齒塊分別位于對應齒條板的上方設置，且對應卡齒塊與對應齒條板相嚙合卡接設置。
優選的，若干組所述攪拌板的形狀均為矩形設置，且對應若干組攪拌板分別以對應安裝輥的圓心點為中心點呈中心對稱設置。
與現有技術相比，本發明的有益效果是：
在兩組電機的運轉作用下可使得對應風扇能夠隨之進行相應的轉動，從而可加快周圍空氣的流動速度并同時對對應兩組風速板進行相應的吹風作用，從而使得對應兩組風速板能夠隨之進行相應的轉動，從而能夠帶動對應轉動桿以及對應安裝盤進行相應的轉動，進而帶動對應安裝輥和對應若干組攪拌板進行相應的轉動，從而在對應若干組攪拌板的轉動作用下對污水進行攪拌，從而能夠加快污水與絮凝劑的混合，進而加快對污水消毒處理的工作效率。
當對應若干組攪拌板不需要進行相應攪拌時，可首先將對應電機進行關閉，再將對應安裝塊向?qū)?yīng)固定孔的方向進行移動，從而使得對應滑板能夠在對應安裝座的內部中進行相應的滑動，同時對應滑板的對應一側能夠分別在對應滑槽的內部進行相應的滑動，從而使得對應安裝塊在移動時更加穩定且不易發生晃動，當對應固定桿的對應一端伸入對應固定孔的內部并與其呈限位卡接時，使用人員便可停止對應安裝塊的移動，在此之后，使用人員便可將對應兩組螺桿進行轉動，從而使得對應卡齒塊能夠向下進行移動，從而能夠與對應齒條板進行嚙合卡接，從而最終使得對應安裝塊不能隨意進行前后移動，進而使得對應轉動桿不能隨意進行轉動，從而最終使得對應若干組攪拌板不能進行轉動。
（發明人：楊飛）
