申請日2014.10.22

　　公開(公告)日2015.01.21

　　IPC分類號B01D21/02

　　摘要

　　本實用新型涉及一種硅砂生產設備，即一種洗砂廢水分離池，其特點是：所述分離池是一個斷面為梯形的水槽(1)，水槽(1)中上部設有多塊傾斜放置的擋板(2)，水槽(1)上口在擋板(2)與水平線的夾角較小的一側設有進料口(3)，另一側設有排水口(4)，水槽(1)的下部設有排砂口(5)。其有益效果是：廢水進入水槽后受到擋板的阻礙不能濺出水槽，水中的砂子受到擋板表面的摩擦而滯留下沉，即可實現砂水分離，清水從水槽的上口溢出，砂子從水槽的下部排走，具有占地少、分離快，耗能少，成本低等特點，可望成為本行業的首選設備。


　　權利要求書

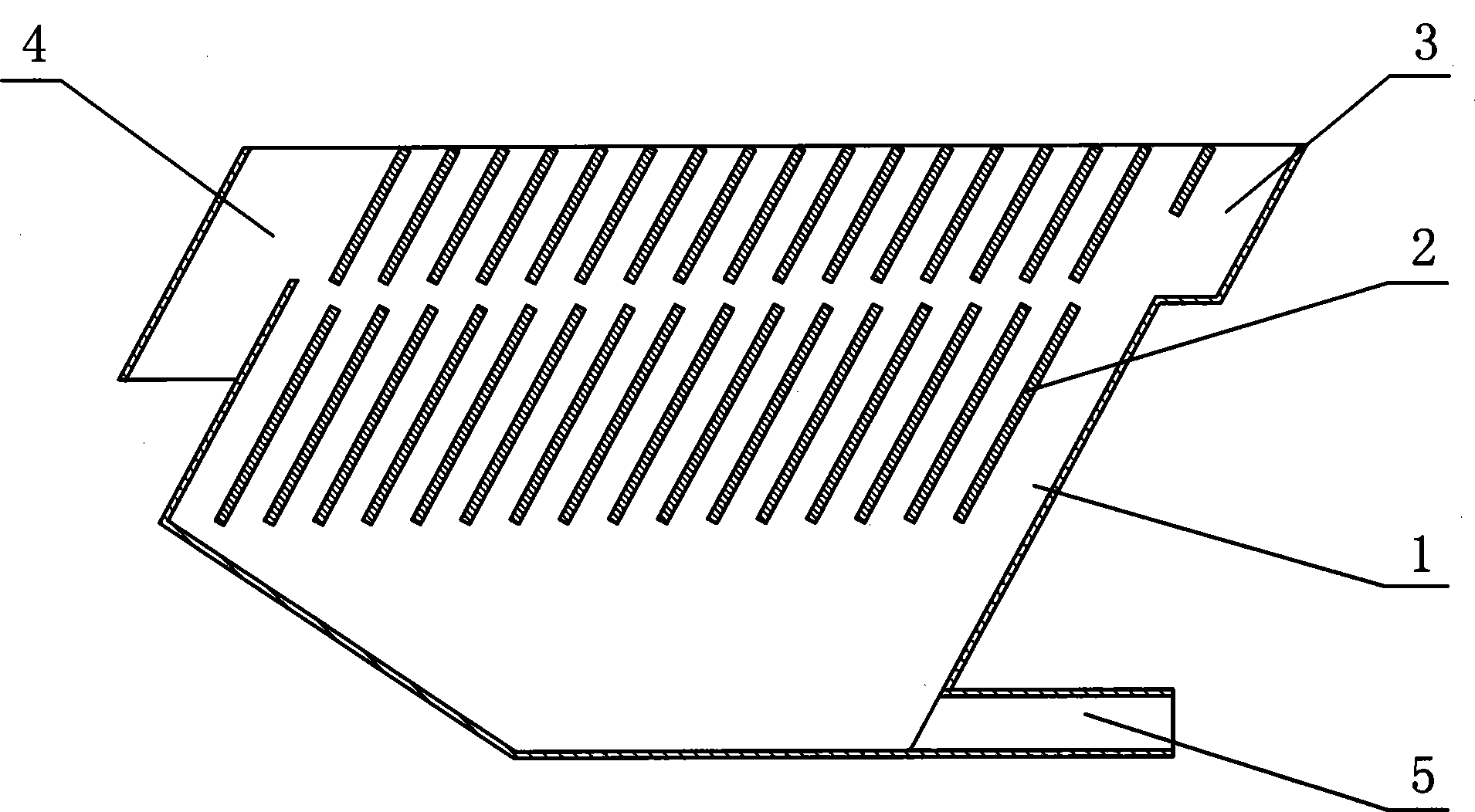

　　1.一種洗砂廢水分離池，其特征在于：所述分離池是一個斷面為梯形的水 槽(1)，水槽(1)中上部設有多塊傾斜放置的擋板(2)，水槽(1)上口在擋 板(2)與水平線的夾角較小的一側設有進料口(3)，另一側設有排水口(4)， 水槽(1)的下部設有排砂口(5)。

　　2.根據權利要求1所述的洗砂廢水分離池，其特征在于：所述擋板(2) 有上下兩排，每排均有多片，相鄰兩片擋板(2)相互平行。

　　說明書

　　洗砂廢水分離池

　　技術領域

　　本實用新型涉及一種硅砂生產設備，即一種洗砂廢水分離池。

　　背景技術

　　硅砂生產過程中會產生大量廢水，廢水的處理方式是排放后循環利用�？� 是現有的廢水當中還有一些硅砂，不能隨水排出。為了把水和沙子分離開，就 要把廢水放進沉淀池進行沉淀。由于廢水量很大，沖擊壓力也很大，沉淀池太 小會濺出池外，砂子也會被帶走，所以沉淀池必須很大。這不僅需要較大的場 地，而且沉淀的硅砂清理也很困難，只能采用水泵從沉淀池的下部抽取，需要 耗費大量的電能，作業成本很高。

　　發明內容

　　本實用新型的目的是提供一種能夠把廢水和硅砂快速的分離，且體積小， 占用場地少，作業成本低的洗砂廢水分離池。

　　上述目的是由以下技術方案實現的：研制一種洗砂廢水分離池，其特點是： 所述分離池是一個斷面為梯形的水槽，水槽中上部設有多塊傾斜放置的擋板， 水槽上口在擋板與水平線的夾角較小的一側設有進料口，另一側設有排水口， 水槽的下部設有排砂口。

　　所述擋板有上下兩排，每排均有多片，相鄰兩片擋板相互平行。

　　本實用新型的有益效果是：廢水進入水槽后受到擋板的阻礙不能濺出水槽， 水中的砂子受到擋板表面的摩擦而滯留下沉，即可實現砂水分離，清水從水槽 的上口溢出，砂子從水槽的下部排走，具有體積小、占地少、分離快、耗能少、 成本低等特點，可望成為本行業的首選設備。
