申請日2014.11.05

　　公開(公告)日2015.04.22

　　IPC分類號C02F3/32

　　摘要

　　本實用新型公開了一種用于海水養殖廢水處理的人工濕地系統，其主要包括原水管、調節池、酸化水解池、濕地區域、出水池，原水管連接到所述調節池內，調節池通過水管Ⅰ與酸化水解池對應連接，酸化水解池通過水管Ⅱ連接濕地區域，濕地區域后連接出水碎石層，出水碎石層通過水管Ⅲ與出水池對應連接。本實用新型的具有以下優點：濕地區域兩部分：上行流濕地區域和下行濕地流區域，兩個區域填料層從上到下依次為土壤層、礫石層、牡蠣殼、碎石層，人工濕地進水采用布水管布水，可均勻布水，人工濕地出口設置有出口碎石層，可過濾掉雜物;出水碎石層內的水管Ⅲ管口設有過濾網，防止雜物進入出水池;酸化水解池設置有攪拌機，防止污泥在里面沉積。

　　權利要求書

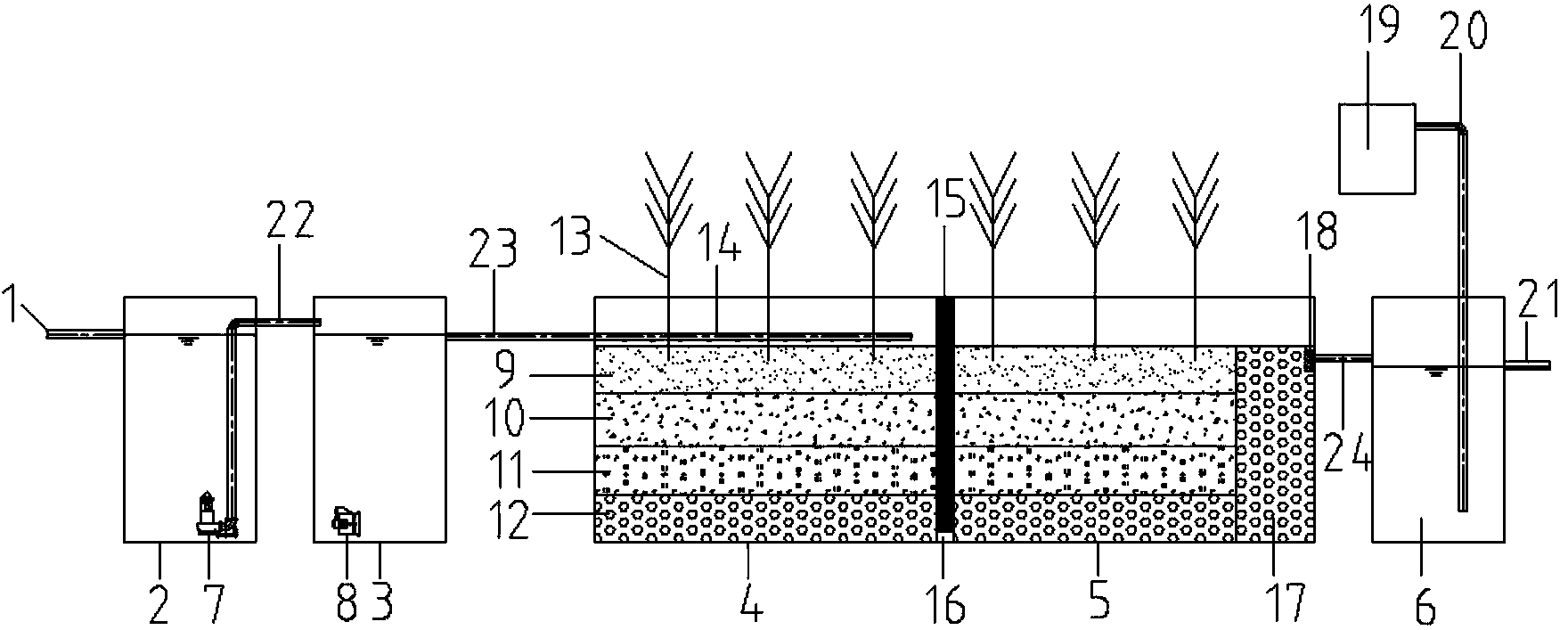

　　1.一種用于海水養殖廢水處理的人工濕地系統，其主要包括原水管(1)、調節池(2)、 酸化水解池(3)、濕地區域、出水池(6)，其特征在于：所述原水管(1)連接到所述 調節池(2)內，所述調節池(2)通過水管Ⅰ(22)與所述酸化水解池(3)對應連接， 所述酸化水解池(3)通過水管Ⅱ(23)連接濕地區域，濕地區域后連接出水碎石層(17)， 所述出水碎石層(17)通過水管Ⅲ(24)與所述出水池(6)對應連接，所述出水池(6) 上連有可添加消毒藥劑(19)的消毒管道(20)，濕地區域設有四個填料層，從上到下 依次是土壤層(9)、礫石層(10)、牡蠣殼(11)、碎石層(12)，濕地區域中間設有一 道隔離墻(15)將濕地區域分隔成下行流濕地區域(4)和上行流濕地區域(5)兩個區 域，所述的隔離墻(15)下設有過水孔(16)，所述下行流濕地區域(4)上設有布水管 (14)。

　　2.根據權利要求1所述的一種用于海水養殖廢水處理的人工濕地系統，其特征在 于：所述調節池(2)內設有提升泵(7)，提升泵(7)與水管Ⅰ(22)對應連接。

　　3.根據權利要求1所述的一種用于海水養殖廢水處理的人工濕地系統，其特征在 于：所述酸化水解池(3)內設有攪拌機(8)。

　　4.根據權利要求1所述的一種用于海水養殖廢水處理的人工濕地系統，其特征在 于：所述出水池(6)后接有出水管(21)。

　　5.根據權利要求1所述的一種用于海水養殖廢水處理的人工濕地系統，其特征在 于：所述水管Ⅲ(24)在出水碎石層(17)內的管口設有過濾網(18)。

　　6.根據權利要求1所述的一種用于海水養殖廢水處理的人工濕地系統，其特征在 于：所述土壤層(9)上種有美人蕉(13)。

　　7.根據權利要求1所述的一種用于海水養殖廢水處理的人工濕地系統，其特征在 于：所述水管Ⅱ(23)與所述布水管(14)對應連接。

　　說明書

　　一種用于海水養殖廢水處理的人工濕地系統

　　技術領域

　　本實用新型涉及一種人工濕地系統，特別涉及一種用于海水養殖廢水處理的人工濕 地系統。

　　背景技術

　　水產養殖是農業的重要組成部分，在過去的十年或者更長時間內取得了連續增長， 這種現象在發展中國家最為明顯。但是傳統的片面追求高產的粗放型養殖方式，造成了 我國水產品質量普遍下降，在國際市場上的競爭力日益下滑，同時也引發了一系列環境 問題。在水產養殖行業中，通常的養殖方式采用投喂大量合成餌料，而餌料中的氮磷僅 有大約9.1%和17.4%被魚類同化，其殘留和魚類排泄物會對水體造成嚴重污染，其結果 會引起淺水湖泊的退化，甚至造成局部海域發生赤潮。對于大多數魚類，當水體中溶氧 量<3～5mg/L，非離子氨氮>25μg/L，將會造成魚鰓受傷，甚至窒息致死;養殖中使用 的各自肥料、添加劑、農藥和生長調節劑等化學品，會干擾野生種群的生存和繁衍，造 成水體生物多樣性減少;同時水產養殖業不斷受到環境污染，病害頻繁，藥物殘留等問 題影響，造成水產品質量明顯下降，進而引發環境和食品安全問題。隨著全球有機養殖 潮流的到來以及我國堅持可持續發展，傳統的養殖方式亟待改革，如何經濟高效的處理 養殖廢水成由此可見，改善水產養殖水質是進一步發展我國水產養殖業首要解決的問 題，如何凈化和回用養殖廢水已成為漁業發展的關鍵。

　　實用新型內容

　　本實用新型要解決的技術問題，在于提供一種用于海水養殖廢水處理的人工濕地系 統。

　　本實用新型通過下述方案實現：一種用于海水養殖廢水處理的人工濕地系統，其主 要包括原水管、調節池、酸化水解池、濕地區域、出水池，所述原水管連接到所述調節 池內，所述調節池通過水管Ⅰ與所述酸化水解池對應連接，所述酸化水解池通過水管Ⅱ 連接濕地區域，濕地區域后連接出水碎石層，所述出水碎石層通過水管Ⅲ與所述出水池 對應連接，所述出水池上連有可添加消毒藥劑的消毒管道，保證出水的質量，濕地區域 設有四個填料層，從上到下依次是土壤層、礫石層、牡蠣殼、碎石層，濕地區域中間設 有一道隔離墻將濕地區域分隔成下行流濕地區域和上行流濕地區域兩個區域，所述的隔 離墻下設有過水孔，使下行流濕地區域的水進入上行流濕地區域，所述下行流濕地區域 上設有布水管，保證水均勻分布在下行流濕地區域的填料層內。

　　所述調節池內設有提升泵，提升泵與水管Ⅰ對應連接。

　　所述酸化水解池設有攪拌機，防止污泥在里面沉積。

　　所述出水池后接有出水管。

　　所述水管Ⅲ在出水碎石層內的管口設有過濾網防止雜物進入出水池。

　　所述土壤層上種有美人蕉，吸收有機物。

　　所述水管Ⅱ與所述布水管對應連接。

　　本實用新型的有益效果為：

　　1.本實用新型一種用于海水養殖廢水處理的人工濕地系統的濕地區域兩部分：上行 流濕地區域和下行流濕地區域，兩個區域填料均設置有4層填料，從上到下依次為土壤 層、礫石層、牡蠣殼、碎石層，人工濕地進水采用布水管布水，布水管上開有小孔，可 均勻布水，人工濕地出口設置有出口碎石層，可過濾掉雜物。

　　2.本實用新型一種用于海水養殖廢水處理的人工濕地系統在出水碎石層內的水管 Ⅲ管口設有過濾網，防止雜物進入出水池。

　　3.本實用新型一種用于海水養殖廢水處理的人工濕地系統的酸化水解池設置有攪 拌機，防止污泥在里面沉積。

　　4.本實用新型一種用于海水養殖廢水處理的人工濕地系統在出水池中投入消毒藥 劑,保證出水的質量。

　　5.本實用新型一種用于海水養殖廢水處理的人工濕地系統在人工濕地上種植美人 蕉，吸收有機物。
