申請日2014.10.23

　　公開(公告)日2015.03.11

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種工業廢水循環利用系統，主要包括初步沉淀池、隔油脫氮池、生物法處理池、酸化池、堿化池、光催化反應池、深度沉淀池;所述污水經輸送管道流入初步沉淀池，初步沉淀池底部連接有污泥池，初步沉淀池后部設有隔油脫氮池，隔油脫氮池后部設有均和池，均和池上部連接有生活廢水管道，均和池底部連接有污泥池，均和池后部設有生物法處理池，生物法處理池后部設有酸化池，酸化池后部設有電解槽，電解槽后部設有堿化池，堿化池后部設有光催化反應池，光催化反應池后部設有深度沉淀池，深度沉淀池后部設有集水池，集水池后部設有清水池。本實用新型可以實現工業用水的回收再利用，更減少了環境的污染，安全性好，處理效果好。

　　權利要求書

　　1.一種工業廢水循環利用系統，主要包括初步沉淀池、隔油脫氮池、生物法處理池、酸化池、電解槽、堿化池、光催化反應池、深度沉淀池、污泥池，污水經輸送管道流入初步沉淀池;其特征在于初步沉淀池底部連接有污泥池，初步沉淀池后部設有隔油脫氮池，隔油脫氮池后部設有均和池，均和池上部連接有生活廢水管道，均和池底部連接有污泥池，均和池后部設有生物法處理池，生物法處理池后部設有酸化池，酸化池后部設有電解槽，電解槽中安裝有電極板;電解槽后部設有堿化池，堿化池后部設有光催化反應池，光催化反應池后部設有深度沉淀池，深度沉淀池后部設有集水池，集水池后部設有清水池。

　　2.根據權利要求1所述的一種工業廢水循環利用系統，其特征在于所述隔油脫氮池一側設有焦油濃縮池。

　　3.根據權利要求1所述的一種工業廢水循環利用系統，其特征在于所述污泥池一側設有污泥濃縮池。

　　說明書

　　一種工業廢水循環利用系統

　　技術領域

　　本實用新型主要涉及污水治理領域，具體涉及一種工業廢水循環利用系統。

　　背景技術

　　水污染是我國環境污染問題面臨的主要污染之一，伴隨著國內工業的快速發展，環境的污染也在不斷惡化，工業廢水的排放越來越多，不達標的工業廢水排入水源后，會污染水源造成水體的破壞，工業焦化產生的廢水中含有大量的有毒物質，這些有毒物質有的已被確認為致癌物質，而且排入土地中后，不易被生物降解，這種高濃度的有毒廢水正是焦化廠污水處理的重點。

　　一般的焦化廠污水處理是先經過預處理，初步對污水進行過濾，在進入生化池中發生化學反應處理有毒物質，最后在進行污泥處理，通過層層過濾后以達到廢水排放指標，這種形式一般需要工人看護操作，大多數步驟都需手動操作，廢水處理廠的刺鼻氣味的環境使得工人勞動環境極其惡劣，也不適用于大規模、大批量的處理廢水。

　　發明內容

　　對于現有技術中工業用水所存在的問題，本實用新型提供的一種工業廢水循環利用系統，可以實現工業用水的回收再利用，大大的節約了水資源的浪費，更減少了環境的污染，改善了工人的勞動環境，安全性好，生產成本低，處理效果好。

　　為了實現上述目的，本實用新型采用的技術方案如下：

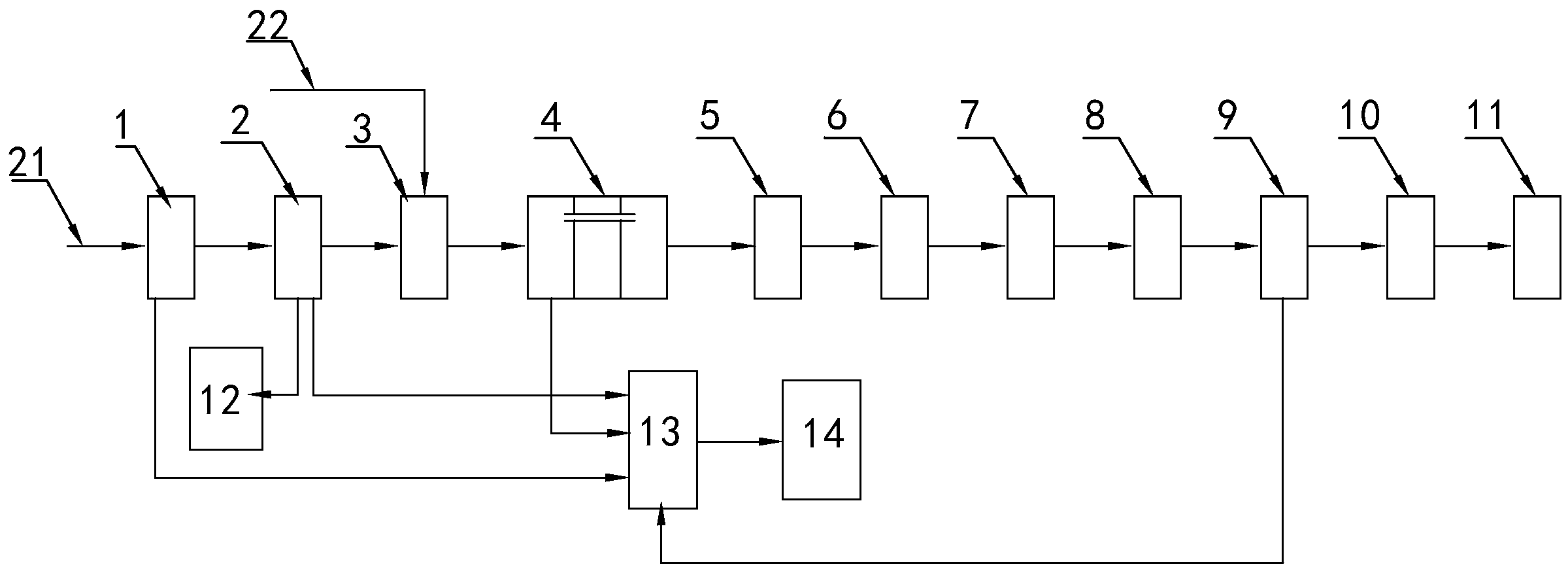

　　一種工業廢水循環利用系統，主要包括初步沉淀池、隔油脫氮池、生物法處理池、酸化池、電解槽、堿化池、光催化反應池、深度沉淀池、污泥池。

　　所述污水經輸送管道流入初步沉淀池，初步沉淀池底部連接有污泥池，沉積的污泥導入污泥池中，初步沉淀池后部設有隔油脫氮池，隔油脫氮池對污水進行隔油和脫氮處理，除去污水中的重焦油、輕焦油和氨氮，隔油脫氮池后部設有均和池，均和池上部連接有生活廢水管道，可使得工業廢水與生活廢水混合調節，均和池底部連接有污泥池，均和池后部設有生物法處理池，生物法處理池經過厭氧、缺氧、好氧，微生物的新陳代謝作用處理廢水;生物法處理池后部設有酸化池，經過處理后的廢水進入酸化池，調節廢水pH值;酸化池后部設有電解槽，電解槽中安裝有電極板，調節廢水pH值后進入電解槽進行電解;電解槽后部設有堿化池，經電解處理后的廢水進入堿化池，調節廢水pH值，加入絮凝劑，絮凝劑通過吸附、橋架、交聯作用強烈吸附膠體微粒，從而使廢水中膠體凝聚，水質得以凈化;堿化池后部設有光催化反應池，經絮凝處理后的廢水上清液進入光催化反應池，加入雙氧水、二氧化鈦，開啟曝氣裝置進行曝曬;光催化反應池后部設有深度沉淀池，深度沉淀池進行沉淀，深度沉淀池后部設有集水池，水深度沉淀后進入集水池，集水池通過活性炭過濾過濾，集水池后部設有清水池，過濾后的水進入清水池，清水池中水回收利用。

　　優選的，所述隔油脫氮池一側設有焦油濃縮池，濃縮后的焦油裝入焦油罐回收利用。

　　優選的，所述污泥池一側設有污泥濃縮池，將污泥濃縮成污泥塊，便于回收利用。

　　本實用新型的有益效果表現在：實現了焦化廢水的有效處理，改善了工人的勞動環境，減少了人為的現場操作，最大限度的減小了設備管道等的堵塞和損壞，技術風險低，投資小，處理效果好，適用于大批量的焦化廢水的處理。
