申請日2014.10.23

　　公開(公告)日2015.02.25

　　IPC分類號B01D36/02

　　摘要

　　本實用新型提供一種石油水處理精細過濾裝置，包括電控柜、進料箱、提升泵、濾袋過濾器和濾芯精密過濾器，其特征在于：所述進料箱內污水通過提升泵提升到濾袋過濾器內，濾袋過濾器與濾芯精密過濾器通過管道相連接，經濾芯精密過濾器的油污流入到與濾芯精密過濾器相連的污油桶內，經濾芯精密過濾器的干凈水注入到凈水箱內，反洗泵的輸出端連接在濾芯精密過濾器的底部，反洗泵的輸入端連接凈水箱，所述進料箱的上部設置有攪拌泵，進料箱的底部設置有加熱器，本實用新型的技術效果：使用簡單、安裝運輸方便、處理效果穩定、處理精度高、濾芯更換容易、性價比高,有效解決了石油水處理精細過濾器處理效果不穩定、處理精度達不到要求的問題。

　　權利要求書

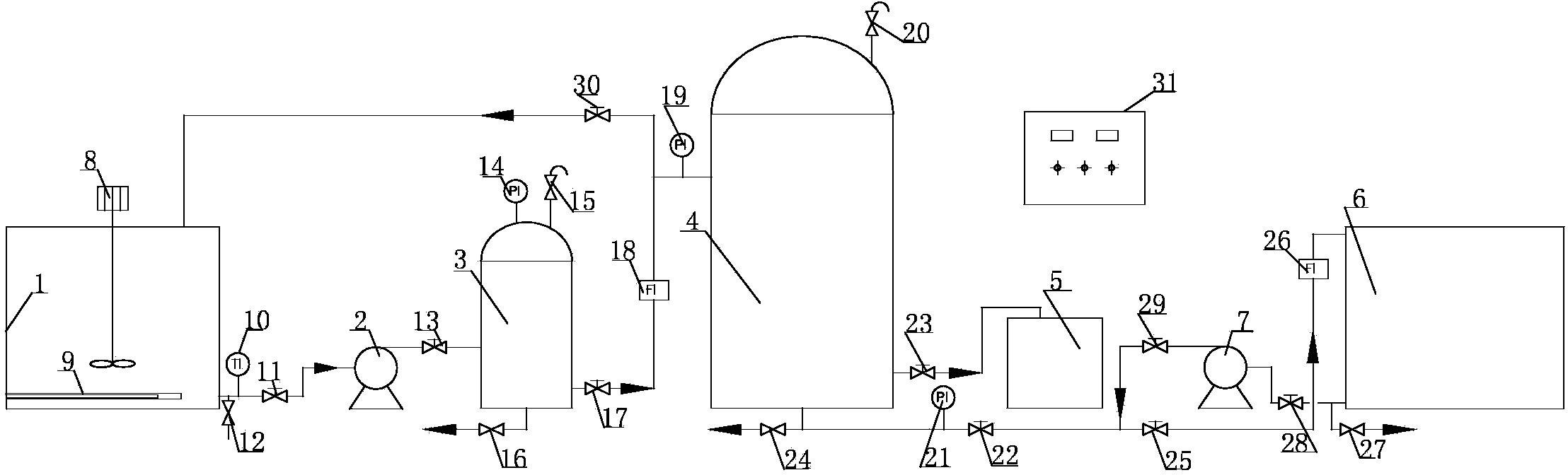

　　1.一種石油水處理精細過濾裝置，包括電控柜(31)、進料箱(1)、 提升泵(2)、濾袋過濾器(3)和濾芯精密過濾器(4)，其特征在于： 所述進料箱(1)內污水通過提升泵(2)提升到濾袋過濾器(3)內， 濾袋過濾器(3)與濾芯精密過濾器(4)通過管道相連接，經濾芯精 密過濾器(4)的油污流入到與濾芯精密過濾器(4)相連的污油桶(5) 內，經濾芯精密過濾器(4)的干凈水注入到凈水箱(6)內，反洗泵 (7)的輸出端連接在濾芯精密過濾器(4)的底部，反洗泵(7)的 輸入端連接凈水箱(6)。

　　2.根據權利要求1所述的石油水處理精細過濾裝置，其特征在 于：所述進料箱(1)的上部設置有攪拌泵(8)，進料箱(1)的底部 設置有加熱器(9)。

　　3.根據權利要求1所述的石油水處理精細過濾裝置，其特征在 于：濾袋過濾器(3)的濾袋為PTFE3號濾袋，濾芯精密過濾器(4) 的濾芯為親水PVDF濾芯。

　　4.根據權利要求1所述的石油水處理精細過濾裝置，其特征在于： 所述進料箱(1)的出水口處設置有溫度指示計(10)。

　　說明書

　　石油水處理精細過濾裝置

　　技術領域

　　本實用新型涉及石油污水處理領域，具體涉及一種石油水處理精 細過濾裝置。

　　背景技術

　　過濾對控制水中含油量和懸浮物顆粒粒徑很有效，一般作為采油 廢水的二級處理或深度處理，除去水中分散油和乳化油。常見的顆粒 介質過濾技術有多層濾料過濾技術、雙向過濾技術、移動床過濾技術 等。顆粒介質過濾技術具有出水水質好、設備投資小、操作方便的優 點，但反沖洗操作要求高。目前常規過濾器主要為石英砂過濾器、核 桃殼過濾器、雙層濾料過濾器、多層濾料過濾器以及雙向過濾器。石 英砂、核桃殼過濾器是目前我國油田水處理站中應用最廣、處理效果 較好的兩種形式。但對于低滲、特低滲透油藏回注水處理，回注水標 準更加嚴格，一般在常規廢水處理工藝的基礎上，增加精細過濾或者 膜技術處理工藝等，以延長處理流程，滿足低滲透油藏注水水質的要 求。精細過濾段大多選用雙濾料過濾器或改性纖維球(束)過濾器，少 數選用燒結管過濾器，但是這種精細過濾方法也存在處理效果不穩 定、處理精度達不到要求的問題。

　　實用新型內容

　　本實用新型根據現有技術的不足，提供一種使用簡單、安裝運輸 方便、處理效果穩定、處理精度高、濾芯更換容易、性價比高的石油 水處理精細過濾裝置。

　　本實用新型的技術方案：一種石油水處理精細過濾裝置，包括電 控柜、進料箱、提升泵、濾袋過濾器和濾芯精密過濾器，其特征在于： 所述進料箱內污水通過提升泵提升到濾袋過濾器內，濾袋過濾器與濾 芯精密過濾器通過管道相連接，經濾芯精密過濾器的油污流入到與濾 芯精密過濾器相連的污油桶內，經濾芯精密過濾器的干凈水注入到凈 水箱內，反洗泵的輸出端連接在濾芯精密過濾器的底部，反洗泵的輸 入端連接凈水箱。

　　所述進料箱的上部設置有攪拌泵，進料箱的底部設置有加熱器。

　　濾袋過濾器的濾袋為PTFE3號濾袋，濾芯精密過濾器的濾芯為親 水PVDF濾芯。

　　所述進料箱的出水口處設置有溫度指示計。

　　本實用新型的技術效果：使用簡單、安裝運輸方便、處理效果穩 定、處理精度高、濾芯更換容易、性價比高。濾袋過濾器是PTFE3號 濾袋，特點是通量大，耐高溫，耐壓，使用壽命長，過濾效果好;濾 芯精密過濾器為PVDF濾芯，特點是親水疏油性好、耐高溫、耐壓、 使用壽命長，油水分離效果好，懸浮物去除效率高;濾芯更換方便; 進料箱設有攪拌泵和溫度控制裝置，從而利于控制料液均勻度以及溫 度;凈水箱之前安裝反洗泵，可以對濾芯精密過濾器PVDF濾芯進行 反洗，從而能夠延長過濾周期，提高濾芯過濾效率;濾芯過濾器之后 有污油桶，便于將過濾收集的廢油及時排出，本實用新型有效解決了 石油水處理精細過濾器處理效果不穩定、處理精度達不到要求的問 題。
