申請日2014.10.24

　　公開(公告)日2016.05.18

　　IPC分類號C02F9/02; C02F11/04

　　摘要

　　本發明公開了一種生活污水再生處理裝置，包括從污水進口到再生水出口之間的管路上，依次設置有壓力表、網式過濾器、大礫石柱和小礫石柱，其中壓力表與網式過濾器之間的管路凹下，該凹下部分的管路開有向下的固體殘?jiān)�通�?在大礫石柱和小礫石柱之間設置有再生水出口;在小礫石柱與再生水閥門之間的管路上還連通有反沖洗水進口。本發明的裝置，能夠處理和再生利用生活污水，用途多、流程短、速度快、水質好、富集比大、成本低、能耗低，節省化肥和淡水資源。


　　權利要求書

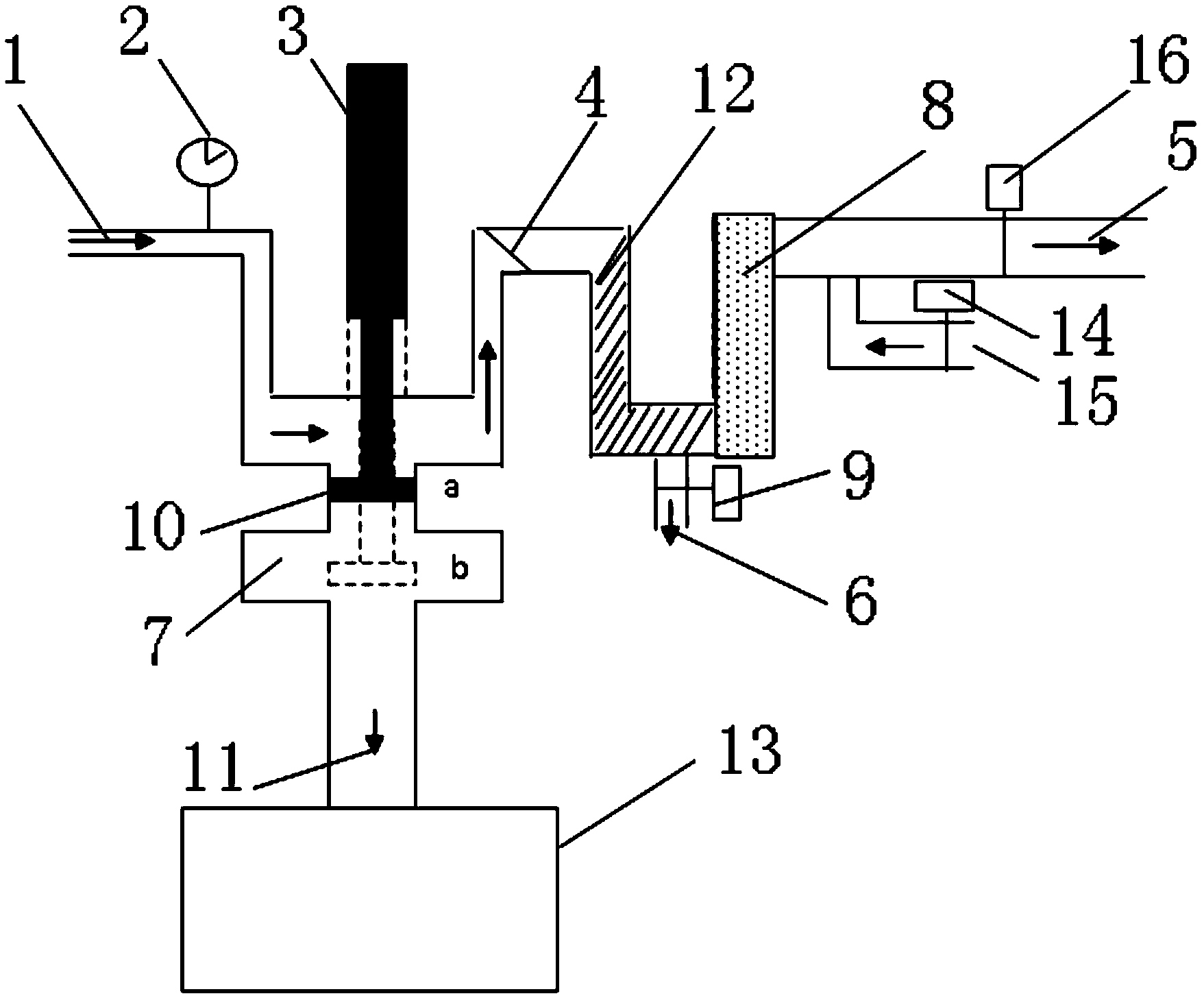

　　1.一種生活污水再生處理裝置，其特征在于：包括從污水進口(1)到再生水出口(5)之間的管路上，依次設置有壓力表(2)、網式過濾器(4)、大礫石柱(12)和小礫石柱(8)，其中壓力表(2)與網式過濾器(4)之間的管路凹下，該凹下部分的管路開有向下的固體殘?jiān)�通�?11);在大礫石柱(12)和小礫石柱(8)之間設置有再生水出口(6);在小礫石柱(8)與再生水閥門(16)之間的管路上還連通有反沖洗水進口(15)。

　　2.根據權利要求1所述的生活污水再生處理裝置，其特征在于：所述的固體殘?jiān)�通�?11)與沼氣池(13)連通，該固體殘?jiān)�通�?11)的腰部設置有一直徑擴大的空腔(7)，該固體殘?jiān)�通�?11)中設置有活塞(10)，空腔(7)的外徑大于活塞(10)的外徑，空腔(7)的高度大于活塞(10)的高度，活塞(10)向上連接有活塞桿，活塞桿穿出管路外連接有控制把手(3)。

　　3.根據權利要求1所述的生活污水再生處理裝置，其特征在于：所述的再生水出口(6)上安裝有灌溉水閥門(9);在再生水出口(5)上安裝有再生水閥門(16);該反沖洗水進口(15)上安裝有反沖水閥門(14)。

　　4.根據權利要求1所述的生活污水再生處理裝置，其特征在于：所述的小礫石柱(8)的直徑為60mm，高為170mm，固定密封于63mm×180mm的有機玻璃柱內。

　　5.根據權利要求1所述的生活污水再生處理裝置，其特征在于：所述的大礫石柱(12)和小礫石柱(8)以U型管方式連接。

　　說明書

　　一種生活污水再生處理裝置

　　技術領域

　　本發明屬于污水處理設備技術領域，涉及一種生活污水再生處理裝置。

　　背景技術

　　隨著淡水資源供需矛盾的日益突出，增辟灌溉水源也成為各國解決水資源危機普遍關注的問題。再生水灌溉一方面能避免利用污水直接灌溉所引起的嚴重的面源污染問題，并為植物生長提供重要的養分，增加土壤有機質從而提高土壤肥力和生產力水平。另一方面，再生水中過量養分、有毒化學物質和病原體同時輸入環境生態系統，也會造成一定程度的環境污染，有可能危害環境和人類健康。利用農村生活污水再生利用灌溉可以提高再生水中的氮、磷等養分物質的利用效率，節肥、節水、增產的同時又減少了多余污染物輸入環境生態系統，對緩解水資源危機、農業面源污染防治和促進農村循環經濟發展有重要意義。

　　建立一種不但能處理生活污水，而且能把污水中的成份區別對待進行再生利用的裝置，成為一個急需解決的技術問題。

　　發明內容

　　本發明的目的是提供一種生活污水再生處理裝置，對生活污水進行高效處理并可同時進行再生利用，簡單易行、成本低、能耗低。

　　本發明采用的技術方案是，一種生活污水再生處理裝置，包括從污水進口到再生水出口之間的管路上，依次設置有壓力表、網式過濾器、大礫石柱和小礫石柱，其中壓力表與網式過濾器之間的管路凹下，該凹下部分的管路開有向下的固體殘?jiān)�通�?在大礫石柱和小礫石柱之間設置有再生水出口;在小礫石柱與再生水閥門之間的管路上還連通有反沖洗水進口。

　　本發明的生活污水再生處理裝置，其特征還在于：

　　固體殘?jiān)�通道與沼氣池連通，該固體殘?jiān)�通道的腰部設置有一直徑擴大的空腔，該固體殘?jiān)�通道中設置有活塞，空腔的外徑大于活塞的外徑，空腔的高度大于活塞的高度，活塞向上連接有活塞桿，活塞桿穿出管路外連接有控制把手。

　　再生水出口上安裝有灌溉水閥門;在再生水出口上安裝有再生水閥門;該反沖洗水進口上安裝有反沖水閥門。

　　小礫石柱的直徑為60mm，高為170mm，固定密封于63mm×180mm的有機玻璃柱內。

　　大礫石柱和小礫石柱采用U型管方式連接。

　　本發明的有益效果是，采用該處理裝置處理和再生利用生活污水，用途多、流程短、速度快、水質好、富集比大、成本低、能耗低，污水處理完的再生水進行灌溉也可以節省化肥和淡水資源，具有廣闊的應用前景。
