申請日2014.10.24

　　公開(公告)日2015.04.29

　　IPC分類號C02F5/00

　　摘要

　　本實用新型提出了一種交變磁場循環水處理阻垢裝置，包括：電動機3、旋轉磁組4、水泵5、水箱6;水箱6的出水口通過水管2連接水泵5入水口，所述水泵5出水口連接水管2，所述水管2切割旋轉磁組4的磁力線，所述旋轉磁組4通過電動機3帶動轉動，所述旋轉磁阻4包括兩個相對的旋轉盤，在每一個旋轉盤上設置有N個磁極，所述兩個旋轉盤的磁極之間兩兩相對形成N個磁極對，相鄰兩個磁極對的磁場方向相反，所述N為正偶數。


　　權利要求書

　　1.一種交變磁場循環水處理阻垢裝置，其特征在于，包括：電動機(3)、 旋轉磁組(4)、水泵(5)、水箱(6);

　　水箱(6)的出水口通過水管(2)連接水泵(5)入水口，所述水泵(5) 出水口連接水管(2)，所述水管(2)切割旋轉磁組(4)的磁力線，所述旋轉 磁組(4)通過電動機(3)帶動轉動，所述旋轉磁阻(4)包括兩個相對的旋 轉盤，在每一個旋轉盤上設置有N個磁極，所述兩個旋轉盤的磁極之間兩兩 相對形成N個磁極對，相鄰兩個磁極對的磁場方向相反，所述N為正偶數。

　　2.根據權利要求1所述的交變磁場循環水處理阻垢裝置，其特征在于， 還包括取樣閥(1)，所述取樣閥(1)連接在水箱(6)上部的水管(2)處， 用于磁化水的取樣工作。

　　3.根據權利要求1所述的交變磁場循環水處理阻垢裝置，其特征在于， 所述兩個旋轉盤中心開孔，從孔中穿出傳動軸(7)，所述傳動軸(7)由電動 機(3)帶動工作。

　　4.根據權利要求3所述的交變磁場循環水處理阻垢裝置，其特征在于， 所述旋轉磁組(4)放置在兩個旋轉盤的內側，兩兩相對，旋轉磁組(4)一面 N極對應旋轉磁組另一面S極，相鄰的旋轉磁組(4)的擺放位置為旋轉磁組 (4)一面S極對應旋轉磁組另一面N極，兩個旋轉盤直徑相同且固定在傳動 軸(7)上，兩個旋轉盤運動時，旋轉磁組(4)的磁力線切割水管(2)中的 恒溫水，對水進行磁化。

　　5.根據權利要求1所述的交變磁場循環水處理阻垢裝置，其特征在于， 所述電動機(3)包括電子調速開關電路，

　　所述電子調速開關電路包括：第一電阻、第二電阻、第三電阻、第一電容、 第二電容、可調電阻、指示燈;

　　第一電阻一端連接電動機(3)，所述第一電阻另一端連接可調電阻一端、 所述可調電阻另一端連接指示燈和第一電容一端、所述第一電容另一端連接第 二電容一端和熱電壓源，所述第二電容另一端連接第三電阻一端，所述第三電 阻另一端連接熱電壓源和電動機(3)，所述指示燈另一端連接第二電阻一端， 所述第二電阻另一端連接熱電壓源。

　　6.根據權利要求2所述的交變磁場循環水處理阻垢裝置，其特征在于， 還包括流量控制閥門(9)，所述流量控制閥門(9)連接在取樣閥(1)和水泵 (5)之間的水管(2)處。

　　7.根據權利要求1所述的交變磁場循環水處理阻垢裝置，其特征在于， 還包括基座(8)，所述電動機(3)下部固定安裝基座(8)。

　　8.根據權利要求1所述的交變磁場循環水處理阻垢裝置，其特征在于， 以旋轉軸為圓心，所述旋轉盤上設置的N個磁極位于同一圓周上且它們之間 的間隔相等。

　　說明書

　　交變磁場循環水處理阻垢裝置

　　技術領域

　　本實用新型涉及工業自動化領域，尤其涉及一種交變磁場循環水處理阻垢 裝置。

　　背景技術

　　目前，常見的磁場水處理裝置根據產生方式分為電磁處理裝置和永磁處理 裝置。電磁處理裝置指運用交流電流源，進行合理的阻抗匹配，在螺線管內通 入交變電流，進而在螺線管中間氣隙內產生交變的磁場，研究不同水體的最佳 參數。實際中受電源輸出參數的限制，該裝置不能提供較大的氣隙磁通密度。 永磁處理裝置指以硬磁材料作為磁場的發生源，通過磁體的不同空間幾何分 布，使水按切割磁場的方向流動，從而實現阻垢的效果。但是，現階段的永磁 處理裝置過于簡單，不能同時滿足較強磁通密度和磁場方向交變的條件。

　　實用新型內容

　　本實用新型旨在至少解決現有技術中存在的技術問題，特別創新地提出了 一種交變磁場循環水處理阻垢裝置。

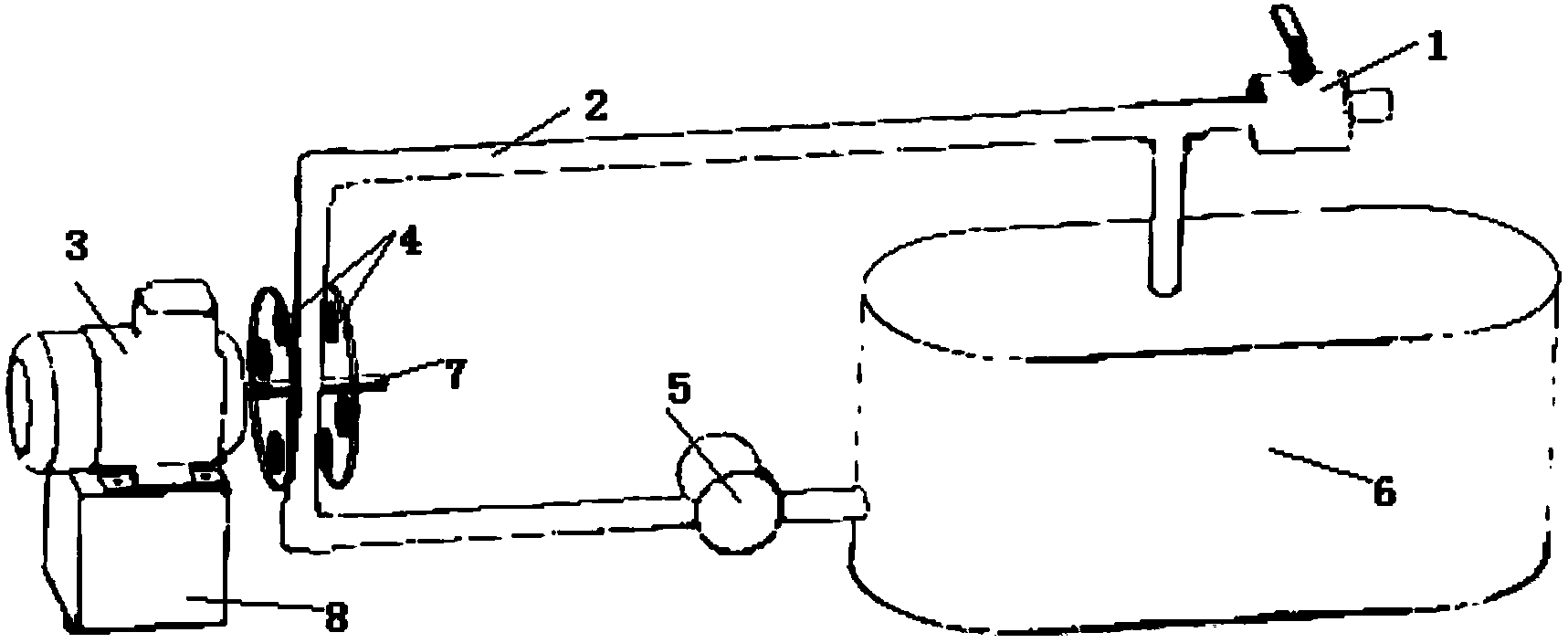

　　為了實現本實用新型的上述目的，本實用新型提供了一種交變磁場循環水 處理阻垢裝置，其關鍵在于，包括：電動機3、旋轉磁組4、水泵5、水箱6;

　　水箱6的出水口通過水管2連接水泵5入水口，所述水泵5出水口連接水 管2，所述水管2切割旋轉磁組4的磁力線，所述旋轉磁組4通過電動機3帶 動轉動，所述旋轉磁阻4包括兩個相對的旋轉盤，在每一個旋轉盤上設置有N 個磁極，所述兩個旋轉盤的磁極之間兩兩相對形成N個磁極對，相鄰兩個磁 極對的磁場方向相反，所述N為正偶數。

　　上述技術方案的有益效果為：通過相鄰兩個磁極對的磁場方向相反，水管 2切割旋轉磁組4的磁力線，使交錯的磁力線切割水管中的循環水，從而實現 阻垢的效果。

　　所述的交變磁場循環水處理阻垢裝置，優選的，還包括取樣閥1，所述取 樣閥1連接在水箱6上部的水管2處，用于磁化水的取樣工作。

　　上述技術方案的有益效果為：所述取樣閥能夠打開和關閉，從而實現取水 的功能。

　　所述的交變磁場循環水處理阻垢裝置，優選的，所述兩個旋轉盤中心開孔， 從孔中穿出傳動軸7，所述傳動軸7由電動機3帶動工作。

　　上述技術方案的有益效果為：旋轉盤通過傳動軸帶動轉動，實現旋轉磁組 的旋轉工作。

　　所述的交變磁場循環水處理阻垢裝置，優選的，所述旋轉磁組4放置在兩 個旋轉盤的內側，兩兩相對，旋轉磁組4一面N極對應旋轉磁組另一面S極， 相鄰的旋轉磁組4的擺放位置為旋轉磁組4一面S極對應旋轉磁組另一面N 極，兩個旋轉盤直徑相同且固定在傳動軸7上，兩個旋轉盤運動時，旋轉磁組 4的磁力線切割水管2中的恒溫水，對水進行磁化。

　　上述技術方案的有益效果為：旋轉磁組相鄰兩對的磁極相反，從而實現交 變磁場的功能。

　　所述的交變磁場循環水處理阻垢裝置，優選的，所述電動機3包括電子調 速開關電路，

　　所述電子調速開關電路包括：第一電阻、第二電阻、第三電阻、第一電容、 第二電容、可調電阻、指示燈;

　　第一電阻一端連接電動機3，所述第一電阻另一端連接可調電阻一端、所 述可調電阻另一端連接指示燈和第一電容一端、所述第一電容另一端連接第二 電容一端和熱電壓源，所述第二電容另一端連接第三電阻一端，所述第三電阻 另一端連接熱電壓源和電動機3，所述指示燈另一端連接第二電阻一端，所述 第二電阻另一端連接熱電壓源。

　　上述技術方案的有益效果為：電子調速開關電路實現電動機的電子調試功 能。

　　所述的交變磁場循環水處理阻垢裝置，優選的，還包括流量控制閥門9， 所述流量控制閥門9連接在取樣閥1和水泵5之間的水管2處。

　　上述技術方案的有益效果為：所述流量控制閥門能夠控制循環水的流量。

　　所述的交變磁場循環水處理阻垢裝置，其特征在于，還包括基座8，所述 電動機3下部固定安裝基座8。

　　上述技術方案的有益效果為：所述基座用于固定電動機，防止電動機在工 作時搖晃擺動，影響交變磁場的磁化工作。

　　所述的交變磁場循環水處理阻垢裝置，優選的，以旋轉軸為圓心，所述旋 轉盤上設置的N個磁極位于同一圓周上且它們之間的間隔相等。

　　上述技術方案的有益效果為：N個磁極位于同一圓周上且它們之間的間隔 相等，使循環水的磁化效果更均勻。

　　綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

　　使磁場水處理裝置的氣隙磁通密度達到0.1T，可以通過改變永磁體的分 布規律調節交變磁場的極性，耗能極少，運行穩定，結構簡單。

　　本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面 的描述中變得明顯，或通過本實用新型的實踐了解到。
