申請日2014.11.05

　　公開(公告)日2015.03.25

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種污泥處理中間細粉循環干燥裝置，包括細粉及介質貯存罐、熱風干燥爐、混合干燥器和振動篩，其特征在于：所述的細粉及介質貯存罐和熱風干燥爐均與混合干燥器連接，混合干燥器的物料出口處與振動篩連接，所述的振動篩通過斗提機與設置在熱風干燥爐上的介質提升裝置連接，振動篩上的物料出口處設置有取樣及出料裝置。本實用新型簡便易行，推廣方便，穩定可靠，通過循環式處理，使得物料能徹底干燥，且尾氣能達標排放，有效地提升了活性污泥的凈化效率。

　　權利要求書

　　1.一種污泥處理中間細粉循環干燥裝置，包括細粉及介質貯存罐、熱風干燥爐、混合干燥器和振動篩，其特征在于：所述的細粉及介質貯存罐和熱風干燥爐均與混合干燥器連接，混合干燥器的物料出口處與振動篩連接，所述的振動篩通過斗提機與設置在熱風干燥爐上的介質提升裝置連接，振動篩上的物料出口處設置有取樣及出料裝置。

　　2.根據權利要求1所述的污泥處理中間細粉循環干燥裝置，其特征在于：所述的熱風干燥爐外部連接有尾氣處理裝置。

　　3.根據權利要求1所述的污泥處理中間細粉循環干燥裝置，其特征在于：所述的振動篩物料出口處通過絞龍連接有送料斗提機。

　　說明書

　　一種污泥處理中間細粉循環干燥裝置

　　技術領域

　　本實用新型涉及一種活性污泥處理設備，尤其是一種應用活性污泥干燥處理的中間細粉循環干燥裝置。

　　背景技術

　　城市水環境對于市民的生活質量有著重要意義，污水處理廠在保障城市水環境質量的進程中扮演了關鍵角色，其將來自各個污染源的廢水進行集中處置以實現廢水達標排放�；钚晕勰嗍浅鞘形鬯�集中處理后的產物，對其進行減量化、穩定化、無害化和資源化的處理是十分重要的。污泥干燥法是一種十分重要的活性污泥處理方法，現有的干燥處理設備通過對活性污泥進行脫水處理，使得產物的含水量降低至40%以下并可直接應用于堆肥以實現資源循環利用，但如何在現有設備基礎上進一步提升活性污泥的凈化效率，成為了水處理行業中的一個技術瓶頸。

　　發明內容

　　針對現有技術的不足，本實用新型提供一種工作效率高、凈化程度徹底的污泥處理中間細粉循環干燥裝置。

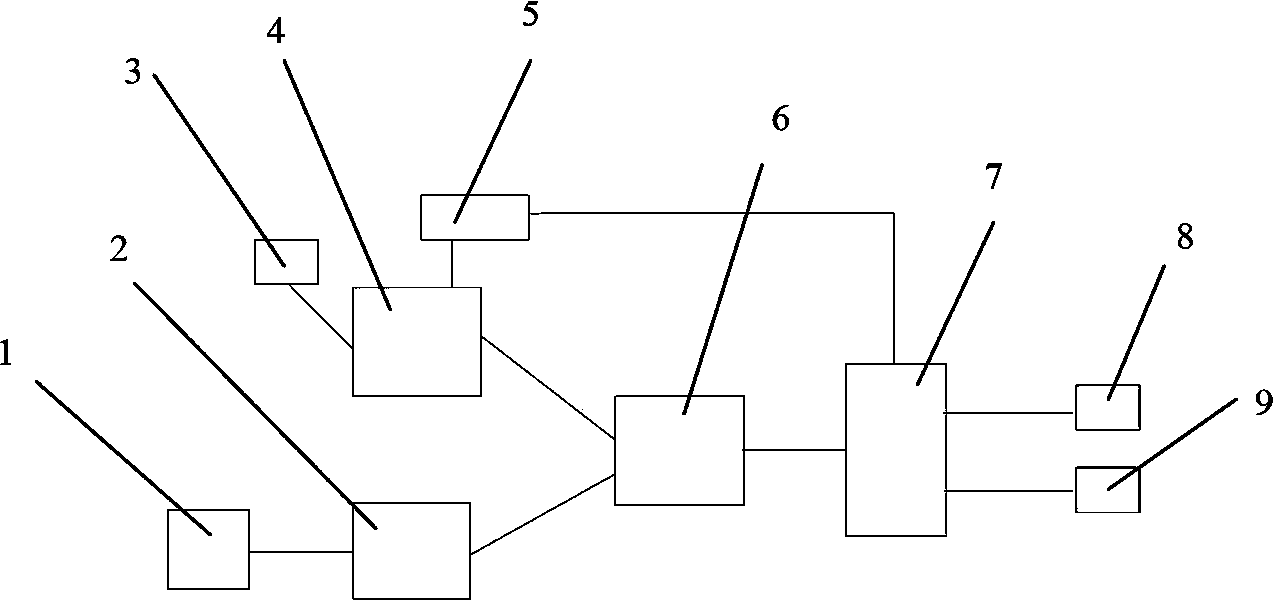

　　本實用新型的技術方案為：一種污泥處理中間細粉循環干燥裝置，包括細粉及介質貯存罐、熱風干燥爐、混合干燥器和振動篩，其特征在于：所述的細粉及介質貯存罐和熱風干燥爐均與混合干燥器連接，混合干燥器的物料出口處與振動篩連接，所述的振動篩通過斗提機與設置在熱風干燥爐上的介質提升裝置連接，振動篩上的物料出口處設置有取樣及出料裝置，振動篩將物料篩分成兩路，第一路細粉和介質被輸送至熱風干燥爐內進行循環干燥處理，第二路產品可經取樣及出料裝置直接取出。

　　所述的熱風干燥爐外部連接有尾氣處理裝置，尾氣處理裝置用于實現除塵和除臭效果。

　　所述的振動篩物料出口處通過絞龍連接有循環送料裝置，優選地，所述的循環送料裝置為與介質罐連接的送料斗提機。

　　本實用新型的有益效果為：簡便易行，推廣方便，穩定可靠，通過干燥介質的循環使用，能有效吸附活性污泥處理中間細粉的水分，實現了活性污泥的徹底干燥，且尾氣能達標排放，有效地提升了活性污泥的凈化效率。
