申請日2014.10.24

　　公開(公告)日2015.02.25

　　IPC分類號C02F3/02

　　摘要

　　本實用新型是一種廢水生物處理有機營養劑的投加裝置。結構包括有機營養劑儲罐通過營養劑投加管路與計量泵的進口相連，計量泵的出口連接營養劑投加管路，營養劑投加管路的末端深入曝氣池中;溶解氧傳感器置于曝氣池中，溶解氧傳感器與控制柜相連，控制柜與計量泵相連。所述的營養劑投加管路末端設置在曝氣池距離進水端1/3池長的位置。所述的溶解氧傳感器設置在曝氣池距離進水端2/3池長的位置。本實用新型和現有技術相比，具有以下優點：設計科學，安裝、使用方便，造價低，營養劑投加劑量少，能夠提高工業廢水COD去除率等優點。


　　權利要求書

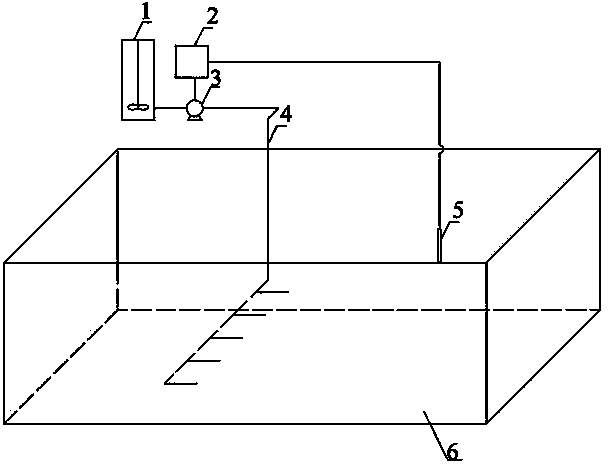

　　1.廢水生物處理有機營養劑的投加裝置，其特征在于：有機營養劑儲罐(1)通過營養劑投加管路(4)與計量泵(3)的進口相連，計量泵(3)的出口連接營養劑投加管路(4)，營養劑投加管路(4)的末端深入曝氣池(6)中;溶解氧傳感器(5)置于曝氣池(6)中，溶解氧傳感器(5)與控制柜(2)相連，控制柜(2)與計量泵(3)相連。

　　2.根據權利要求1所述的廢水生物處理有機營養劑的投加裝置，其特征在于：營養劑投加管路(4)末端設置在曝氣池(6)距離進水端1/3池長的位置。

　　3.根據權利要求1或2所述的廢水生物處理有機營養劑的投加裝置，其特征在于：溶解氧傳感器(5)設置在曝氣池(6)距離進水端2/3池長的位置。

　　4.根據權利要求3所述的廢水生物處理有機營養劑的投加裝置，其特征在于：有機營養劑儲罐(1)其材質為玻璃鋼且內置攪拌器。

　　說明書

　　廢水生物處理有機營養劑的投加裝置

　　技術領域

　　本實用新型涉及一種廢水處理裝置，尤其是一種帶有傳感器的廢水生物處理有機營養劑的投加裝置。

　　背景技術

　　目前，醫藥、化工等行業產生大量工業廢水，通常需要進行生化處理。這些工業廢水中往往具有生物毒性或含有難降解物質，導致生化處理效率較低，出水不能達到廢水回用或排放標準。投加營養劑可以提高微生物活性，有效提高工業廢水生化處理效率。

　　市場上現有的廢水生物處理有機營養劑的投加裝置的結構是在曝氣池起端處設置投加部件，這樣可以直接在曝氣池起端投加營養劑。這種投加裝置不能充分發揮營養劑的有益效果，造成藥劑費用的浪費。因為營養劑提升生化效率主要通過兩方面作用：第一，補充氮、磷及微量元素，為微生物均衡地供給營養，以提高其代謝活性;第二，提供易降解碳源，通過微生物的協同代謝作用，分解部分難降解有機物。要充分發揮第二方面作用，須在進水中原有易降解碳源基本耗盡之后再投加營養劑，否則原水與營養劑中的易降解碳源同步耗盡，不會發生協同代謝作用對原水中難降解碳源的分解。所以，市場上現有的投加裝置，不影響第一方面發揮作用，但會限制第二方面發揮。

　　發明內容

　　本實用新型針對以上不足之處，提供一種可以進一步強化營養劑對生化處理效率的提升作用的廢水生物處理有機營養劑的投加裝置。

　　本實用新型解決其技術問題所采用技術方案是：本實用新型是一套立體的水處理結構：有機營養劑儲罐通過營養劑投加管路與計量泵的進口相連，計量泵的出口連接營養劑投加管路，營養劑投加管路的末端深入曝氣池中;溶解氧傳感器置于曝氣池中，溶解氧傳感器與控制柜相連，控制柜與計量泵相連。

　　所述的營養劑投加管路末端設置在曝氣池距離進水端1/3池長的位置。

　　所述的溶解氧傳感器設置在曝氣池距離進水端2/3池長的位置。

　　本實用新型的原理如下：在廢水好氧生化處理中，易降解碳源在較短時間內即可完成分解，通常不超過總曝氣時間的1/3。為使微生物充分利用營養劑進行協同代謝，應在曝氣區進水端的1/3位置之后再設置投加管路投加營養劑。廢水生化處理往往承擔著通過硝化作用去除氨氮的職能，而硝化作用須在水中易降解有機物基本耗盡之后才能進行。曝氣段進水端2/3以后的區域內，營養劑提供的易降解碳源基本耗盡，溶解氧上升，可以用作硝化反應區。

　　本實用新型的一種廢水生物處理有機營養劑的投加裝置和現有技術相比，具有以下特點：一、根據傳感器測得的曝氣池末端溶解氧濃度，精確控制有機營養劑的投加量，避免浪費;二、在廢水中原有易降解碳源耗盡之后再投加有機營養劑，提高有機營養劑的利用效率;三、可以進一步提高工業廢水COD的生化去除率。使用本實用新型控制營養劑投加，能夠進一步提高工業廢水COD去除率。根據進水水質不同，COD去除率可提高3%~10%左右。
