申請日2014.10.24

　　公開(公告)日2015.02.25

　　IPC分類號C02F9/14; C02F103/28; C02F1/52; C02F1/24

　　摘要

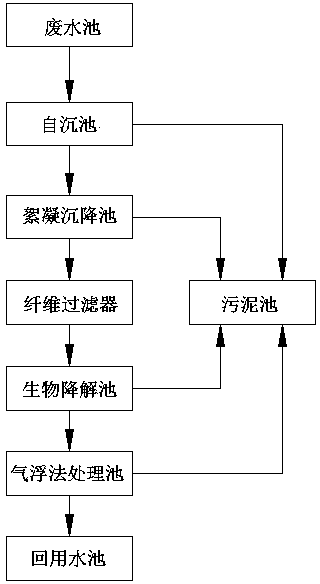

　　一種多段工藝的廢水處理系統，包括廢水池、自沉池、污泥池、絮凝沉降池、纖維過濾器、生物降解池、氣浮法處理池和回用水池，廢水池與自沉池的進水管連接，所述自沉池的上部排出口和底部排出口分別連接到絮凝沉降池和污泥池，絮凝沉降池的上部排出口和底部排出口分別連接到纖維過濾器和污泥池，纖維過濾器的出液口與生物降解池連接，生物降解池的上部排出口和底部排出口分別連接到氣浮法處理池和污泥池，所述氣浮法處理池的凈水排出口連接到回用水池，氣浮法處理池的污泥排出口連接到污泥池。本發明有效地去除造紙廢水的SS、COD、DOD等污染物，提高廢水的清潔度、透明度和純凈度，達到回收利用的標準。


　　權利要求書

　　1.一種多段工藝的廢水處理系統，其特征是包括廢水池、自沉池、污泥池、絮凝沉降池、纖維過濾器、生物降解池、氣浮法處理池和回用水池，

　　所述廢水池連接來自造紙車間的廢水排放管道，廢水池與自沉池的進水管連接，所述自沉池的上部排出口和底部排出口分別連接到絮凝沉降池和污泥池，

　　所述絮凝沉降池的上部排出口和底部排出口分別連接到纖維過濾器和污泥池，

　　所述纖維過濾器的出液口與生物降解池連接，

　　所述生物降解池的上部排出口和底部排出口分別連接到氣浮法處理池和污泥池，所述氣浮法處理池的凈水排出口連接到回用水池，氣浮法處理池的污泥排出口連接到污泥池。

　　2.根據權利要求1所述的一種多段工藝的廢水處理系統，其特征是所述纖維過濾器選用圓盤式纖維過濾器。

　　3.根據權利要求1所述的一種多段工藝的廢水處理系統，其特征是所述自沉池的進水管、上部排出口和底部排出口上分別設置有開關閥。

　　4.根據權利要求1所述的一種多段工藝的廢水處理系統，其特征是所述污泥池中培養有厭氧菌。

　　5.根據權利要求1所述的一種多段工藝的廢水處理系統，其特征是所述生物降解池內設置有攪拌裝置。

　　6.根據權利要求1所述的一種多段工藝的廢水處理系統，其特征是所述氣浮法處理池的底部設置有低壓噴氣裝置。

　　說明書

　　一種多段工藝的廢水處理系統

　　技術領域

　　本發明涉及一種多段工藝的廢水處理系統，屬于工業廢水處理領域。

　　背景技術

　　水是生命之源，世界性的水匱乏問題越來越嚴重，節約用水一直被提倡，作為用水大戶的工業生產行業，更應該做好工業用水的減排，提高水的循環利用率，避免工業用水的浪費。

　　同時，環境污染問題也日趨嚴重，提高環保意識，減少污染物，尤其是工業生產的污水或廢水的排放，是造成環境污染的重要原因之一，如何處理工業污水或廢水的排放成為減少環境污染的一個重要措施。

　　造紙行業是一個污染水源排放嚴重的行業，造紙過程需要使用大量的水，傳統的造紙廠排放大量污染水源，對水質和土壤都會產生污染，還有產生大量的難聞的氣味。造紙廠排放的廢水中含有造紙過程中殘留在廢水中的造紙纖維，造成造紙纖維的流失和浪費;造紙廠的廢水中還含有造紙?zhí)砑觿�，大部分的造紙�(zhí)砑觿┦遣豢蓳]發的，會殘留在土壤或污水中，排放在環境中會造成長時間無法消除的污染。

　　制漿造紙工業的整個生產過程需要大量的水，這些水在生產過程中匯集了大量的工業有害物質，既無法直接利用，直接排放又會污染環境，因此，對制漿造紙過程各階段產生的廢水進行回收再利用，有著顯著的經濟和社會價值，決定著造紙企業的生存和發展。

　　在造紙行業中，通常使用化學沉淀、氣浮處理以及生物氧化等等處方法對污水或廢水處理。

　　目前造紙環保一級處理傳統工藝為初沉淀或物化絮凝沉淀，絮凝工藝去除效率高，尤其是可以去除大量高分子難降解的郵寄污染物，這為下一步進行生化處理奠定了基礎，然而，這樣的處理僅適用于負荷較低的廢水。歐洲國家在物化處理上最為先進，基本已淘汰平流沉淀池，采用奶沖澄清池、懸浮澄清池等先進沉淀技術。

　　近年來生物膜超過濾技術、反滲透、電透析、離子交換處理手段不斷出現。在造紙行業中，一方面由于處理成本太高，另一方面由于造紙廢水的成分復雜，處理難度大，因此，至今尚沒有工業化的成熟處理技術可用。

　　發明人經過檢索發現專利號為2009100012718，專利名稱為造紙廢水的處理方法的發明專利公開了通過過濾、UPCB處理、生化處理，以及深度處理的造紙廢水處理方法，其發明點在于采用了UPCB處理工藝，達到目的是以較低的廢水的成本，廢水的處理效率高，而且能達到令人滿意的結果。本發明的沒有考慮到氣浮法，一種廢水處理效果很好，且成本不高的處理工藝，UPCB處理工藝的要求控制參數非常復雜，在工業應用上存在很大的很難實現難題。

　　發明人還檢索到一篇專利號為2009100012703，專利名稱為造紙廢水的處理方法的發明專利，該專利公開了利用過濾、絮凝沉淀、QA2O處理，以及深度處理，該專利的發明點在于使用QA2O處理處理工藝代替常規的生化處理方法，達到節約成本，處理效果好，工藝簡單的有益效果。但是這樣的工藝需要使用大量的化學藥劑，殘留在處理后的廢水中，對于廢水的再次使用帶來很多限制問題。

　　且兩項專利均沒有考慮廢水中的纖維回收問題，浪費了廢水中的纖維。

　　發明內容

　　為了解決上述存在的問題，本發明公開了一種多段工藝的廢水處理系統，本廢水處理系統能有效地去除造紙廢水的SS、COD、DOD等污染物，提高廢水的清潔度、透明度和純凈度，達到能夠回收利用的標準。

　　一種多段工藝的廢水處理系統，其特征是包括廢水池、自沉池、污泥池、絮凝沉降池、纖維過濾器、生物降解池、氣浮法處理池和回用水池，

　　所述廢水池連接來自造紙車間的廢水排放管道，廢水池與自沉池的進水管連接，所述自沉池的上部排出口和底部排出口分別連接到絮凝沉降池和污泥池，

　　所述絮凝沉降池的上部排出口和底部排出口分別連接到纖維過濾器和污泥池，

　　所述纖維過濾器的出液口與生物降解池連接，

　　所述生物降解池的上部排出口和底部排出口分別連接到氣浮法處理池和污泥池，所述氣浮法處理池的凈水排出口連接到回用水池，氣浮法處理池的污泥排出口連接到污泥池。

　　所述纖維過濾器選用圓盤式纖維過濾器。

　　所述自沉池的進水管、上部排出口和底部排出口上分別設置有開關閥。

　　所述污泥池中培養有厭氧菌。

　　所述生物降解池內設置有攪拌裝置。

　　所述氣浮法處理池的底部設置有低壓噴氣裝置。

　　本發明在實際運行使用中的使用方法為：

　　1. 廢水暫時存儲：造紙車間的廢水排放管道與廢水池連接，造紙車間向廢水池中輸送廢水，廢水暫時存儲在廢水池中，后續工序根據廢水處理進度，周期定量從廢水池中抽吸廢水，進行處理，待廢水處理結束后，再次從廢水池中抽吸定量的廢水，經過后續工序進行處理;

　　2. 廢水自沉降：處理污染濃度較高的造紙廢水時，廢水中含有的可自沉降的物質含量較高，需要將廢水輸送從廢水池中抽吸上來，輸送到自沉池中，靜置一定的時間，讓其中的可沉降物質充分沉降下來，沉降后形成污泥層和廢水層，將廢水層的廢水出抽送到后續工序絮凝沉降池，沉降下來的污泥排放到污泥池;

　　3. 廢水絮凝沉降：通常經過自沉降后的廢水中依然會含有大量的在廢水的浮力大于自身重量的懸浮物(SS)，需要經過絮凝作用，絮凝成團或質量較大的能夠沉降下來的絮凝物，在廢水中加入絮凝劑，絮凝劑能夠誘導廢水中的SS絮凝，然后沉降。通過絮凝沉降后的絮凝沉降池中的廢水，形成沉淀層和沉淀層上面的廢水層，廢水層的廢水輸送到后續的纖維回收工序，沉淀層輸送到污泥池;

　　4. 纖維回收：來自絮凝沉降池的廢水進入纖維過濾器，已經經過自沉降和絮凝沉降后的廢水，廢水中的SS含量大大降低，進入纖維過濾器，能夠減少對纖維過濾器的傷害，提取出純度較高的、相對干凈的造紙纖維，從纖維過濾器中排放出來的廢水中含有的纖維和SS的均很低，此廢水進入到后續的生物降解工序;

　　5. 生物降解：經過前面的多道工序處理，廢水中的SS和纖維含量明顯降低，同時，COD、DOD的也相對降低，在生物降解工序中，微生物的分解作用，能將廢水的透明度適量提高，降低了廢水中的COD、DOD的系數。

　　6. 氣浮法處理：經過生物降解的廢水的水質相對均勻，進入氣浮法處理池中進行起伏處理，去除廢水中的顆粒物質、固態物質，提高廢水的透明度和清潔度。

　　本發明的有益效果為：

　　(1)、自沉降不僅能去除廢水中的大質量污染物，而且陳本低廉，節省廢水處理的資金投入。

　　(2)、絮凝沉降能有效地提高廢水中透明程度，去除廢水中的SS。

　　(3)、圓盤式纖維過濾器分離提取廢水中的造紙纖維，分離提取的造紙纖維可以再次應用于造紙，提高資源的利用率，避免浪費。

　　(4)、生物降解處理已經經過多道工序處理后的廢水，通過攪拌讓生物菌與廢水混合均勻，生物降解更快、更充分，達到較理想的廢水處理效果。
