申請日2014.10.24

　　公開(公告)日2015.03.11

　　IPC分類號C02F103/10; C02F1/40

　　摘要

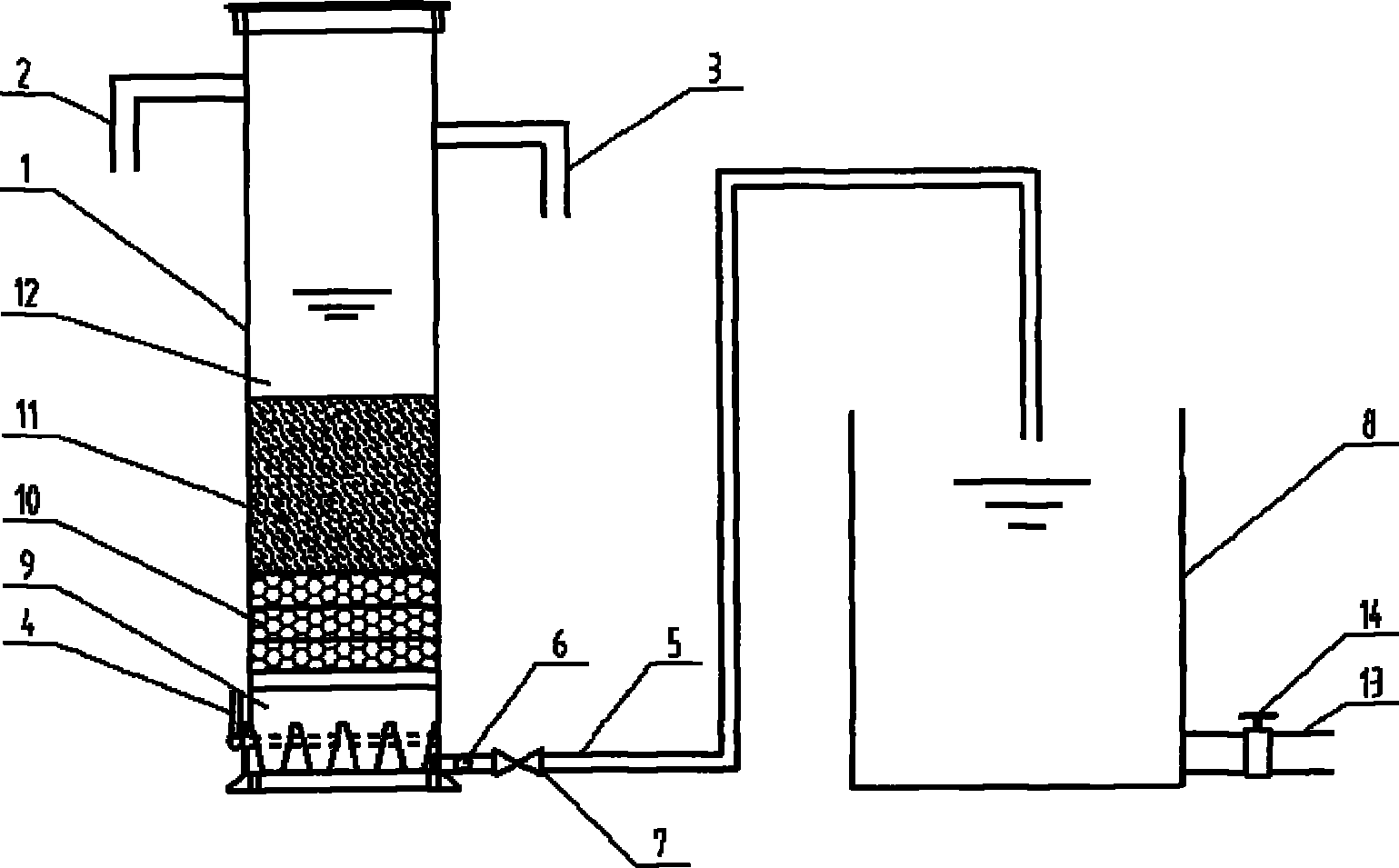

　　本實用新型提供了一種采油專用污水過濾罐，主體為污水過濾罐，污水過濾罐上端依次固定設有進水管及排污管，污水過濾罐底部設有反沖洗氣管，污水過濾罐在下端固定設置出水管，反沖洗水管出水管側面垂直設置反沖洗水管，出水管將過濾后的水經出水閥門導入清水池。本實用新型中污水過濾罐底部從下往上依次設有配氣支管層、濾磚層、承托層和濾料層的結構，有效提高污水過濾罐的過濾效率，污水過濾罐出水系統可以保證任何時候濾池內水位均不會降至濾料層以下，從而保障污水過濾罐的穩定運行，進而確保采油污水處理時出水水質達標。


　　權利要求書

　　1.一種采油專用污水過濾罐，其特征在于：主體為污水過濾罐，污水過濾罐上端依次固定設有進水管及排污管，污水過濾罐底部設有反 沖洗氣管，污水過濾罐在下端固定設置出水管，反沖洗水管出水管側 面垂直設置反沖洗水管，出水管將過濾后的水經出水閥門導入清水池。

　　2.根據權利要求1所述的一種采油專用污水過濾罐，其特征在于： 所述污水過濾罐的結構為：污水過濾罐為圓柱形空心圓筒，污水過濾 罐內部空腔從底部向上依次設有配氣支管層、濾磚層、承托層和濾料 層。

　　3.根據權利要求1所述的一種采油專用污水過濾罐，其特征在于： 出水管結構為：出水管一端與污水過濾罐濾磚層下部導通，出水管另 一端設置在清水池上方;

　　所述出水管呈“幾”字型，出水管上設置有出水閥門。

　　4.根據權利要求1所述的一種采油專用污水過濾罐，其特征在于： 所述污水過濾罐出水管的最高液位大于污水過濾罐內濾料層高度。

　　5.根據權利要求1所述的一種采油專用污水過濾罐，其特征在于： 所述清水池底部設有一個排水管，排水管上設有閥門。

　　說明書

　　一種采油專用污水過濾罐

　　技術領域：

　　本實用新型涉及一種采油配套設備，尤其涉及一種采油專用污水 過濾罐。

　　背景技術：

　　污水處理(sewage treatment，wastewater treatment)：為使 污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過 程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、 城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日 常生活。

　　人類面臨水危機已是不爭的事實。我國增加了對城市基礎設施建 設和環境保護的投入，強化環境綜合治理，從而使污染物排放總量得 到有效控制，部分地區和城市環境質量有所改善。但根據環境監測結 果統計分析，我國水污染形勢仍然非常嚴峻，各項污染物排放總量很 大，污染程度仍處于相當高的水平。

　　截至2011年底，我國水資源總量約為2.4萬億立方米，約占全 球水資源總量的7%，居世界第六位。但由于我國人口占世界比重的 20%，人均水資源僅占世界平均水平的四分之一，世界排名第88位， 被列為世界人均水資源貧乏國家之一。我國660多個城市中，缺水城 市有400多個，其中嚴重缺水城市114個。即便在多水的長江流域 也有缺水城市59個，缺水縣城155個。其中不少缺水城市為水質型 缺水城市。我國缺水城市數量的增幅大致與城市化進程保持一致。《中 國污水處理行業市場前瞻與投資規劃分析報告》數據顯示，截至2012 年底，我國污水處理及其再生行業企業個數達到了213個，資產總計 844.13億元，較2011年增長了11.43%，銷售收入為236.64億元， 較2011年增長了16.16%，擴張速度較快。

　　采油污水經過處理后，回注至地質，補充地層能量，提高石油采 收率。采油污水處理過程中重要的處理設備是采油污水過濾罐，目前 在用的采油污水過濾罐濾料是不同粒徑的石英砂濾料層組成，濾料單 一，除油功能差，并且容易在經過沖洗、過濾后，出現嚴重的混層， 過濾效果變差，濾料使用時間短，影響工作效率。

　　實用新型內容：

　　為了解決上述問題，本實用新型提供了一種采油專用污水過濾 罐，在有效提高污水過濾罐的過濾效率的同時保證污水過濾罐的穩定 運行，從而確保采油污水處理時出水水質達標。

　　一種采油專用污水過濾罐，主體為污水過濾罐，污水過濾罐上端 依次固定設有進水管及排污管，污水過濾罐底部設有反沖洗氣管，污 水過濾罐在下端固定設置出水管，反沖洗水管出水管側面垂直設置反 沖洗水管，出水管將過濾后的水經出水閥門導入清水池。

　　作為優選，污水過濾罐的結構為：污水過濾罐為圓柱形空心圓 筒，污水過濾罐內部空腔從底部向上依次設有配氣支管層、濾磚層、 承托層和濾料層。

　　作為優選，出水管一端與污水過濾罐濾磚層下部導通，出水管另 一端設置在清水池上方，出水管呈“幾”字型，出水管上設置有出 水閥門。

　　作為優選，污水過濾罐出水管的最高液位大于污水過濾罐內濾料 層高度。

　　作為優選，清水池底部設有一個排水管，排水管上設有閥門。

　　本實用新型的有益效果在于：

　　(1)本實用新型中污水過濾罐底部從下往上依次設有配氣支管 層、濾磚層、承托層和濾料層的結構，有效提高污水過濾罐的過濾效 率。

　　(2)本實用新型污水過濾罐出水系統可以保證任何時候濾池內 水位均不會降至濾料層以下，從而保障污水過濾罐的穩定運行，進而 確保采油污水處理時出水水質達標。
