申請日2014.10.24

　　公開(公告)日2016.04.06

　　IPC分類號C02F7/00

　　摘要

　　本發明公開了一種污水處理用微孔曝氣器，它包括曝氣器膜片、整流布?xì)獍搴椭�撐底�?所述整流布?xì)獍骞潭ㄓ谒�述支撐底座上，且與所述支撐底座之間形成一密閉腔室;所述整流布?xì)獍宓耐獗谏腺N附所述曝氣器膜片，所述曝氣器膜片上設有若干曝氣孔;所述整流布?xì)獍迳显O(shè)有若干條氣流道，所述氣流道與所述密閉腔室和所述曝氣孔相連通;所述支撐底座的底部設有一進氣口。所述整流布?xì)獍鍨槲⒐靶�，向曝氣方向凸�?沿曝氣方向，所述整流布?xì)獍宓耐队懊娉书L(zhǎng)方形。所述曝氣器膜片的材質為聚氨酯。所述曝氣器膜片上相鄰兩排所述曝氣孔之間為交錯設置。本發明微孔曝氣器有效曝氣面積大且均勻、充氧能力強、氧利用率高、結構穩定、安裝維護簡便且材質性能好。

　　權利要求書

　　1.一種污水處理用微孔曝氣器，其特征在于：它包括曝氣器膜片、整流布?xì)獍搴椭�撐底�?

　　所述整流布?xì)獍骞潭ㄓ谒�述支撐底座上，且與所述支撐底座之間形成一密閉腔室;

　　所述整流布?xì)獍宓耐獗谏腺N附所述曝氣器膜片，所述曝氣器膜片上設有若干排曝氣孔，且為平行排列;相鄰兩排所述曝氣孔之間為交錯設置;所述曝氣孔的孔徑為100～300μm;

　　所述曝氣器膜片的材質為聚氨酯;所述曝氣器膜片的厚度為0.5～1.0mm;

　　所述整流布?xì)獍迳显O(shè)有若干條氣流道，所述氣流道的兩端分別與所述密閉腔室和所述曝氣孔相連通;

　　所述整流布?xì)獍鍨槲⒐靶�，向曝氣方向凸�?沿曝氣方向，所述整流布?xì)獍宓耐队懊娉书L(zhǎng)方形;沿長度方向，所述整流布?xì)獍逵扇舾蓚�(gè)圓心角為10～30度的弧線組成;

　　所述支撐底座的底部設有一進氣口。

　　2.根據權利要求1所述的微孔曝氣器，其特征在于：所述整流布?xì)獍宓膬?nèi)壁上設有一凹槽，所述凹槽與所述氣流道的一端口相連通。

　　3.根據權利要求2所述的微孔曝氣器，其特征在于：所述氣流道以所述凹槽為中心呈輻射狀分布。

　　4.根據權利要求2或3所述的微孔曝氣器，其特征在于：所述進氣口處連接一通氣管。

　　5.根據權利要求4所述的微孔曝氣器，其特征在于：所述支撐底座周邊設有卡槽和螺紋接口，所述曝氣器膜片和所述整流布?xì)獍骞潭ㄔ谒�述卡槽�?nèi);

　　所述進氣口處設有一螺紋接口，所述螺紋接口與所述通氣管連接。

　　6.根據權利要求1-3中任一項所述的微孔曝氣器，其特征在于：所述整流布?xì)獍搴退�述曝氣器膜片的有效長寬比均為5：1～10：1。

　　說明書

　　一種污水處理用微孔曝氣器

　　技術領域

　　本發明涉及一種污水處理用微孔曝氣器，屬于污水處理領域。

　　背景技術

　　污水處理廠45-75%的能耗是用于曝氣，并且運行維護成本高。所以，提高曝氣器的充氧性能及結構穩定性不僅有利于節能降耗，還會保證整個曝氣系統的穩定運行。所以需要對微孔曝氣器的結構、功能進行優化，甚至創新。

　　微孔曝氣器是污水處理中鼓風曝氣充氧的核心設備�，F(xiàn)在，污水處理廠廣泛使用的微孔曝氣器形狀一般為管式、圓盤式、板式;材質主要是陶瓷、塑料、三元乙丙橡膠(EPDM);目前還未見有材質為聚氨酯橡膠、形狀為微拱形板式的微孔曝氣器。曝氣器的產生的氣泡大小由孔徑和孔間距決定，直接影響曝氣的氧轉移效率(SOTE)。一般來說，產生的氣泡越小，氣液接觸面積越大，越有利于氧傳質;但氣泡小，微孔曝氣器的阻力損失同時增大;合理的孔間距不僅可以避免氣泡的并聚，還可以降低曝氣阻力，進而提高氧轉移效率(SOTE)。曝氣器有效曝氣膜面積越大，曝氣膜通量越大，越利于氧傳質。另外，曝氣器應該構造科學、結構穩定，曝氣膜應耐污染、抗腐蝕，這樣才利于曝氣系統的長期、穩定、高效運行。而現在管式及圓盤式微孔曝氣器出氣面積低、部分曝氣面積浪費，運行過程中容易產生壓差，導致氣流分布不均勻，氧轉移效率低。板式微孔曝氣器阻力損失較大，氣液攪拌能力差。剛玉陶瓷材質易碎、易堵塞、不易清洗。三元乙丙(EPDM)橡膠抗生物污染、耐油性能差，高壓高通氣量運行下容易撕裂�，F(xiàn)有橡膠膜微孔曝氣器材質理化性能較低，沒有根據不同工藝和工況進行優化、改造，而且制作工藝也較為粗糙，導致曝氣器穩定性、布?xì)饩鶆蛐浴⒖讖郊翱组g距均一性較差。

　　發明內容

　　本發明的目的是提供一種污水處理用微孔曝氣器，該微孔曝氣器形狀、結構科學合理，材質性能好。有效曝氣面積大且均勻、充氧能力強、氧利用率高、結構穩定、安裝維護簡便。

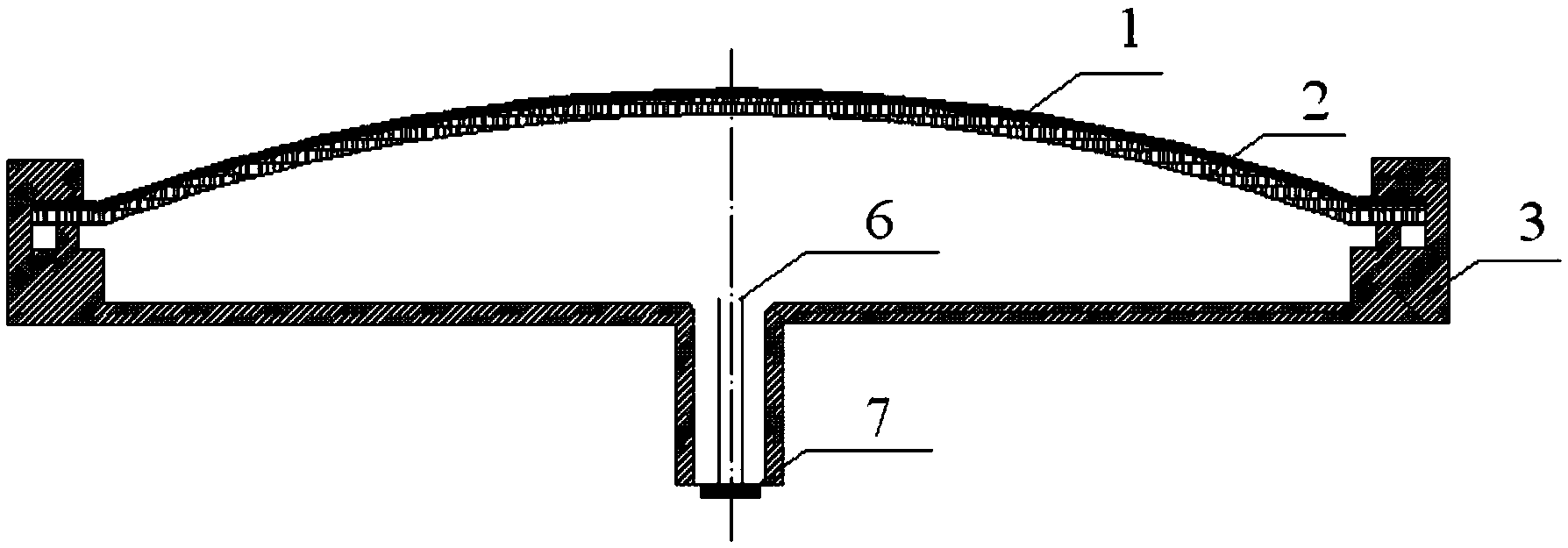

　　本發明提供的污水處理用微孔曝氣器，它包括曝氣器膜片、整流布?xì)獍搴椭�撐底�?

　　所述整流布?xì)獍骞潭ㄓ谒�述支撐底座上，且與所述支撐底座之間形成一密閉腔室;

　　所述整流布?xì)獍宓耐獗谏腺N附所述曝氣器膜片，所述曝氣器膜片上設有若干曝氣孔;

　　所述整流布?xì)獍迳显O(shè)有若干條氣流道，所述氣流道的兩端分別與所述密閉腔室和所述曝氣孔相連通;

　　所述支撐底座的底部設有一進氣口。

　　上述微孔曝氣器在使用時，外來氣體從所述進氣口進入所述密閉腔室內，沿著所述氣流道從所述曝氣器膜片上的所述曝氣孔排出，在污水中形成氣泡實現曝氣。

　　上述微孔曝氣器中，所述整流布?xì)獍宓膬?nèi)壁上設有一凹槽，所述凹槽與所述氣流道的一端口相連通，即所述凹槽的一端口設于所述凹槽的側壁上，所述凹槽把若干條所述氣流道的氣體入口端匯集成一個入口端，外來氣體進入所述密閉腔室后通過所述凹槽流入至各條所述氣流道中，進而起到緩沖氣壓和曝氣均勻的作用，降低高通量運行對曝氣器頂部的沖擊作用。

　　上述微孔曝氣器中，所述氣流道以所述凹槽為中心呈輻射狀分布。

　　上述微孔曝氣器中，所述進氣口處連接一通氣管，可通過下述兩種方式實現曝氣：

　　1)所述通氣管的另一端與所述凹槽連通，外來氣體從所述通氣管直接沿著所述氣流道從所述曝氣孔排出;

　　2)所述通氣管的另一端為游離端，外來氣體從所述通氣管擴散到所述密閉腔室內，進一步，凹槽內儲存的氣體沿著所述氣流道從所述曝氣孔排出，此原理與未設置所述通氣管時的原理相同，所述通氣管的設置可方便與空氣管道連接。

　　上述微孔曝氣器中，所述整流布?xì)獍鍨槲⒐靶危�向曝氣方向凸�?沿曝氣方向，所述整流布?xì)獍宓耐队懊娉书L(zhǎng)方形，即微拱形板式結構，結合了現有技術中管式、板式、圓盤式曝氣器的形狀、結構的特點，有效曝氣面積大，攪拌混合能力強且氣泡不容易發生聚并。

　　上述微孔曝氣器中，由于所述整流曝氣器與所述支撐底座是密封的，沿長度方向，所述整流布?xì)獍寤∶嫠鶎?duì)應的圓心角變化范圍為10～30度，且所述整流布?xì)獍宓淖罡唿c(diǎn)處的弧線的圓心角可為20度～30度。

　　上述微孔曝氣器中，所述整流布?xì)獍搴退�述曝氣器膜片的有效長寬比均為5：1～10：1，所述曝氣器膜片的有效長度具體為1000mm，有效寬度具體可為200mm，較大的長寬比有利于降低曝氣阻力，避免所述曝氣器膜片的局部變形。

　　上述微孔曝氣器中，所述曝氣器膜片的材質為聚氨酯，全稱為聚氨基甲酸酯，英文名為polyurethane，所屬曝氣器膜片具體可由聚氨酯橡膠經過裁剪后得到，其理化性能好，具有耐酸堿、耐油、抗生物污染，強度高、抗撕裂能力強等優點;

　　所述曝氣器膜片的厚度為0.5～1.0mm，常規三元乙丙橡膠膜片的厚度為1.8～3.8mm，采用聚氨酯橡膠膜曝氣阻力大大降低，曝氣過程中阻力損失降低，提高了曝氣效率，有利于節能降耗。

　　上述微孔曝氣器中，所述曝氣器膜片上設有若干曝氣孔，所述曝氣孔具體可布滿所述曝氣器膜片;

　　所述曝氣器膜片上設有若干排所述曝氣孔，且為平行排列;

　　相鄰兩排所述曝氣孔之間為交錯設置，可有效降低曝氣阻力，同等條件下還可增加聚氨酯膜抗拉強度，具體可通過根據預設機床電腦程序和圓形針模具可對聚氨酯橡膠膜片機械打孔;

　　所述曝氣孔的孔徑為100～300μm，可產生大小為0.8～1.5mm的氣泡，常規橡膠膜微孔曝氣器產生的氣泡大小為1.0～3.0mm，本發明曝氣器產生的氣泡小，增大了比表面積，氧利用率提高，充氧性能顯著提高，孔間距大小設置合理，可防止氣泡并聚現象的發生，提高氧轉移效率。

　　上述微孔曝氣器中，所述支撐底座周邊設有卡槽和螺紋接口，所述曝氣器膜片和所述整流布?xì)獍骞潭ㄔ谒�述卡槽�?nèi)，同時采用外框壓制鎖固的結構形式，避免高壓高氣量條件下，橡膠模沖離支撐底座。

　　所述進氣口處設有一螺紋接口，所述螺紋接口與所述通氣管連接，具體可通過所述螺紋接口將本發明微孔曝氣器與空氣管道連接，為本發明曝氣器提供氣源。

　　本發明具有如下優點：

　　(1)本發明微孔曝氣器的孔徑及孔間距合理、均勻，可以有效優化產生氣泡尺寸、減少氣泡并聚現象;可以提高氧利用率、有效降低曝氣阻力。

　　(2)本發明微孔曝氣器采用微拱形板式構造，增強了微孔曝氣器耐負荷沖擊力和結構穩定性;使有效曝氣面積達到最大化，減小了氣泡并聚，提高了氧利用率，降低了阻力損失。

　　(3)本發明微孔曝氣器中曝氣器膜片的材質為聚氨酯，可以降低現有技術中橡膠膜的厚度，可抗生物污染、耐酸堿、耐油，強度高、拉伸能力強。同時，可有效防止微生物富集，從而防止污泥堵塞曝氣孔，不僅提高曝氣器的使用壽命，還增強曝氣系統的穩定性。
