申請日2014.10.24

　　公開(公告)日2016.05.18

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種生活污水再生處理系統，包括與多個農戶生活污水排放口相連接的排污水管網，該排污水管網與格柵聯通，格柵與大礫石柱聯通，大礫石柱通過聯通管與小礫石柱聯通，小礫石柱通過水泵與再生水蓄水池聯通。本發明采用簡易系統處理并回用生活污水，占地面積小、流程短、速度快、水質好、成本低、能耗低，處理完的再生水用于進行灌溉可節省化肥和淡水資源。

　　權利要求書

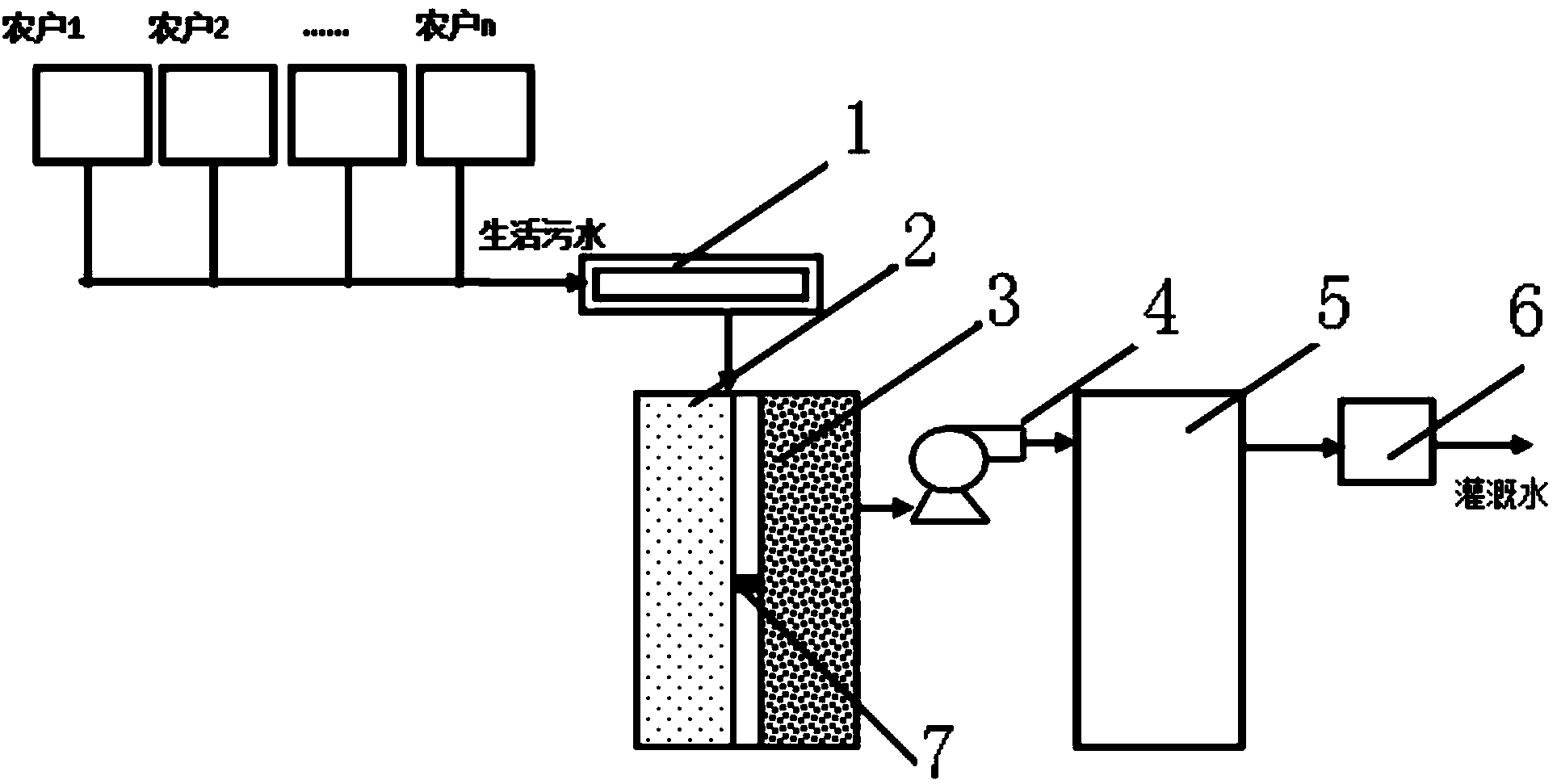

　　1.一種生活污水再生處理系統，其特征在于：包括與多個農戶生活污水排放口相連接的排污水管網，該排污水管網與格柵(1)聯通，格柵(1)與大礫石柱(2)聯通，大礫石柱(2)通過聯通管(7)與小礫石柱(3)聯通，小礫石柱(3)通過水泵(4)與再生水蓄水池(5)聯通。

　　2.根據權利要求1所述的生活污水再生處理系統，其特征在于：所述的小礫石柱(3)的尺寸優選直徑為40mm、高為210mm。

　　3.根據權利要求1所述的生活污水再生處理系統，其特征在于：所述的小礫石柱(3)中嵌入一根布滿小孔的直徑20mm有機玻璃出水管，該有機玻璃出水管與水泵(4)聯通。

　　說明書

　　生活污水再生處理系統

　　技術領域

　　本發明屬于生活污水生技術領域，涉及一種生活污水再生處理系統。

　　背景技術

　　農業面源污染是最主要的一類非點源污染，主要是指在農業生產活動中產生的各種污染物質，在降水或灌溉過程中通過農田地表徑流、農田排水和地下滲漏，使大量污染物質進入水體而造成的污染。農村生活污水是農業面源污染中最主要的污染來源之一。農村生活污水主要成分有氮、磷、有機質、LAS、病原菌等，其中有些物質，如氮、磷是對植物有益的營養元素，能為植物生長提供重要的養分，有機質可以提高土壤肥力和生產力水平。然而，過量的養分、有機質，還有些其他物質可能會對土壤環境和作物生長產生影響。因此，將農村生活污水進行一定程度的處理是非常必要的。當前循環經濟型農村建設是農村社會經濟可持續發展的一個重要發展趨勢，基于農村循環經濟視角，生活污水處理后的再生水可以作為沖廁、洗車、灌溉等回用。

　　隨著淡水資源供需矛盾的日益突出，增辟灌溉水源也成為各國解決水資源危機普遍關注的問題。再生水灌溉一方面能避免利用污水直接灌溉所引起的嚴重的面源污染問題，并為植物生長提供重要的養分，增加土壤有機質從而提高土壤肥力和生產力水平。另一方面，再生水中過量養分、有毒化學物質和病原體同時輸入環境生態系統，也會造成一定程度的環境污染，有可能危害環境和人類健康。利用農村生活污水再生利用灌溉可以提高再生水中的氮、磷等養分物質的利用效率，節肥、節水、增產的同時又減少了多余污染物輸入環境生態系統，對于水資源危機的緩解、農業面源污染防治和促進農村循環經濟發展有重要意義。

　　發明內容

　　本發明的目的是提供一種生活污水再生處理系統，對生活污水進行處理和回用，占地面積小、簡單易行、成本低。

　　本發明采用的技術方案是，一種生活污水再生處理系統，包括與多個農戶生活污水排放口相連接的排污水管網，該排污水管網與格柵聯通，格柵與大礫石柱聯通，大礫石柱通過聯通管與小礫石柱聯通，小礫石柱通過水泵與再生水蓄水池聯通。

　　本發明的生活污水再生處理系統，其特征還在于：

　　小礫石柱的尺寸優選直徑為40mm、高為210mm。

　　小礫石柱中嵌入一根布滿小孔的直徑20mm有機玻璃出水管，該有機玻璃出水管與水泵聯通。

　　本發明的有益效果是，采用一種簡易生活污水再生處理系統，處理并回用農村生活污水，占地面積小、流程短、速度快、富集比大、成本低，污水處理完的再生水進行灌溉，能夠節省化肥和淡水資源，具有廣闊的應用前景。
