申請日2014.10.23

　　公開(公告)日2015.01.28

　　IPC分類號C02F103/10; C02F11/12

　　摘要

　　一種處理油田沉降設備中細顆粒污泥的裝置，屬于油田含油污泥處理領域。針對現有普通固液分離設備需要對沉降設備中細顆粒污泥進行加藥絮凝沉降處理，不能直接進行無害化處理的問題，提供一種無需化學加藥，產生的污水可以回收利用，污泥可以直接無害化處理的裝置。該裝置包括依次相接的升壓泵，第一旋流器，第二旋流器和離心機，第一旋流器污水出口外接現場污水處理設備的用水通道，第二旋流器和離心機污水出口連通回收水池。本發明裝置采用物理分離方法對污泥進行脫水濃縮，避免化學加藥混入雜質，處理過程中的污水可以進行回收利用，應用于用于現場污水設備，降低污水處理成本，處理后污泥可直接進行無害化處理。

　　權利要求書

　　1.一種處理油田沉降設備中細顆粒污泥的裝置，其特征在于：包括依次相接的升壓泵，第一旋流器，第二旋流器和離心機，所述第一旋流器污水出口外接現場污水處理設備的用水通道，所述第二旋流器和離心機污水出口連通回收水池。

　　2.如權利要求1所述的裝置，其特征在于：所述離心機出口設有粗過濾器。

　　3.如權利要求2所述的裝置，其特征在于：所述粗過濾器后設有緩沖罐。

　　4.如權利要求3所述的裝置，其特征在于：所述粗過濾器與所述換抽罐之間設有增壓污泵。

　　說明書

　　一種處理油田沉降設備中細顆粒污泥的裝置

　　技術領域

　　本發明屬于油田含油污泥處理領域。

　　背景技術

　　油田含油污水處理過程中，沉降設備內部會聚集較多的懸浮物和油泥雜質，若果不將其定期清除，設備處理能力勢必下降，使處理后的水質不達標，對環境造成污染。目前對生產設備中污泥處理尚無合理可行的處理措施，仍采用非停產后人工清污的方式，難以適應油田的生產需要，同時沉降設備中的污泥具有粒徑小、與水密度差小等特點，普通固液分離設備及工藝對其顯得無能為力，需要對其進行加藥絮凝沉降處理，不能直接進行無害化處理。

　　發明內容

　　本發明的目的是提供一種能夠?qū)Τ两翟O(shè)備中污泥進行濃縮，濃縮后可以對污泥直接進行無害化處理的裝置。

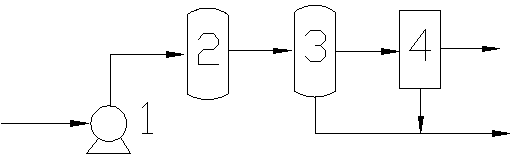

　　本發明通過以下技術方案予以實現：一種處理油田沉降設備中細顆粒污泥的裝置，包括依次相接的升壓泵，第一旋流器，第二旋流器和離心機，所述第一旋流器污水出口外接現場污水處理設備的用水通道，所述第二旋流器和離心機污水出口連通回收水池。

　　所述離心機出口設有粗過濾器。

　　所述粗過濾器后設有緩沖罐。

　　所述粗過濾器與所述換抽罐之間設有增壓污泵。

　　本發明具有如下有益效果：

　　利用物理分離方法對污泥進行脫水濃縮，避免混入雜質，，處理過程中的污水可以進行回收利用，處理后污泥可直接進行無害化處理。
