申請日2014.11.05

　　公開(公告)日2015.04.22

　　IPC分類號A01K63/04

　　摘要

　　本實用新型公開了一種水產養殖廢水資源化的復合濾池循環系統，其分為上層廢水處理系統和下層廢水處理系統，上層廢水處理系統包括魚塘上層、水力旋流器、硝化濾池、復合濾池和消毒池，下層廢水處理系統包括魚塘下層、植物濾池、沉淀池和排泥管。本實用新型根據魚塘上層廢水和下層廢水的不同設置了上層廢水處理系統和下層廢水處理系統，分開進行處理，效果更佳;在消毒池后連接回流管，將上層廢水處理系統處理后的出水回流至魚塘循環使用;在上層廢水處理系統中設置水力旋流器可進一步分離廢水和污泥，在沉淀池后設置過流管，可將上清液流至復合濾池，進入循環，沉淀池下層連接排泥管，將不能吸收的污染物沉淀排出。

　　權利要求書

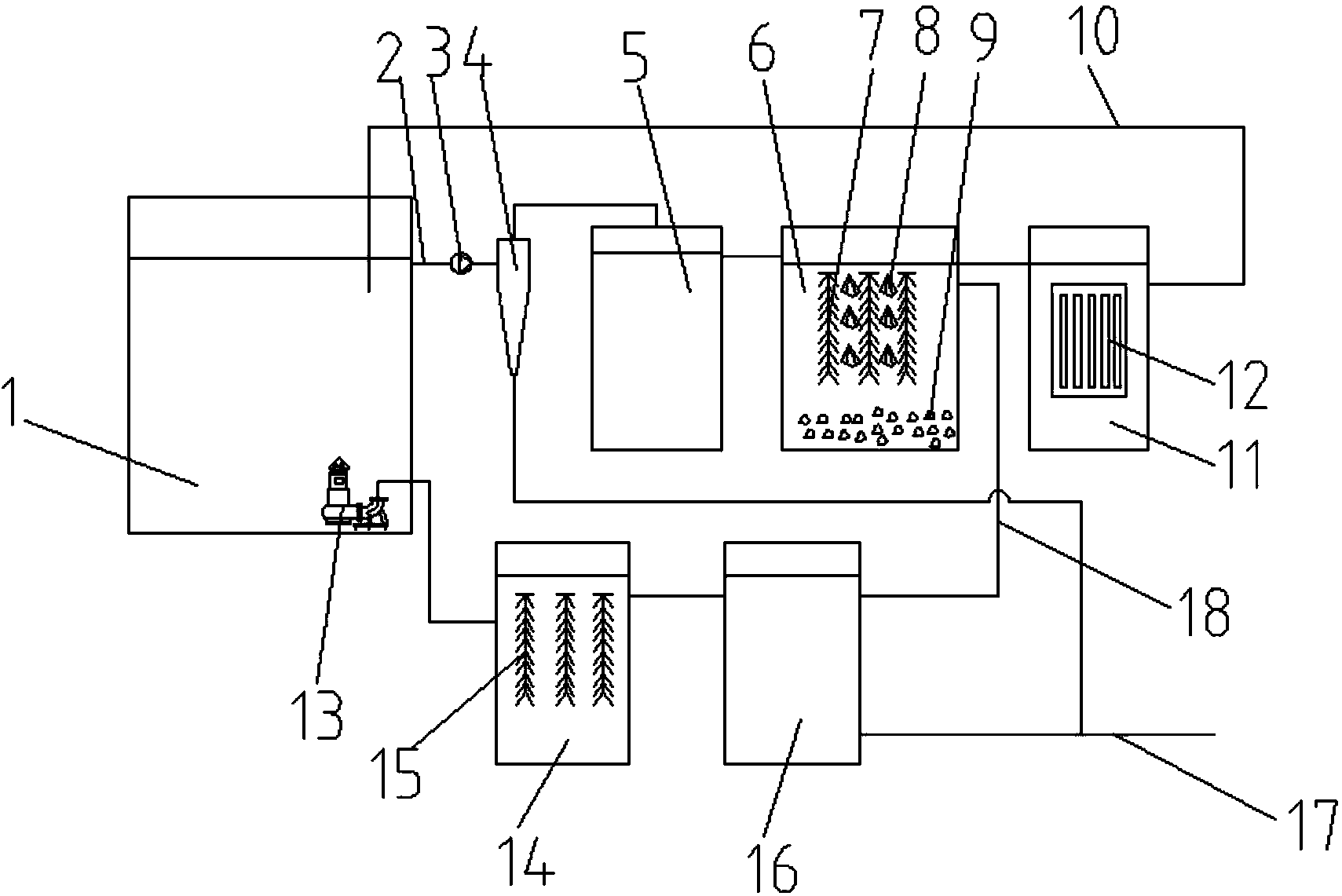

　　1.一種水產養殖廢水資源化的復合濾池循環系統，其分為上層廢水處理系統和下層 廢水處理系統，其特征在于：上層廢水處理系統包括魚塘(1)上層、水力旋流器(4)、 硝化濾池(5)、復合濾池(6)和消毒池(11)，所述魚塘(1)通過水管(2)連接提升 泵(3)，所述提升泵(3)連接所述水力旋流器(4)，水力旋流器(4)上層通過水管(2) 連接所述硝化濾池(5)，硝化濾池(5)通過水管(2)連接所述復合濾池(6)，復合濾 池(6)通過水管(2)連接所述消毒池(11)，消毒池(11)通過回流管(10)連接所 述魚塘(1)，下層廢水處理系統包括魚塘(1)下層、植物濾池(14)、沉淀池(16)和 排泥管(17)，所述魚塘(1)下層設有水管(2)和潛水泵(13)，水管(2)的一端連 接所述潛水泵(13)，另一端連接所述植物濾池(14)，植物濾池(14)通過水管(2) 連接所述沉淀池(16)，沉淀池(16)上層通過過流管(18)連接所述復合濾池(6)， 沉淀池(16)下層連接所述排泥管(17)。

　　2.根據權利要求1所述的一種水產養殖廢水資源化的復合濾池循環系統，其特征在 于：所述水力旋流器(4)下層連接所述排泥管(17)。

　　3.根據權利要求1所述的一種水產養殖廢水資源化的復合濾池循環系統，其特征在 于：所述復合濾池(6)上部長有植物海帶(7)和石莼(8)，下部養有動物牡蠣(9)。

　　4.根據權利要求1所述的一種水產養殖廢水資源化的復合濾池循環系統，其特征在 于：所述消毒池(11)里設有紫外線燈管(12)。

　　5.根據權利要求1所述的一種水產養殖廢水資源化的復合濾池循環系統，其特征在 于：所述植物濾池(14)里長有繁茂膜海綿(15)。

　　說明書

　　一種水產養殖廢水資源化的復合濾池循環系統

　　技術領域

　　本實用新型涉及一種復合濾池循環系統，特別涉及一種水產養殖廢水資源化的復合 濾池循環系統。

　　背景技術

　　工廠化養殖在我國研究發展幾十年，養殖面積在逐漸增加，養殖設施也在不斷的完 善和發展，但主要存在水處理能力差的問題，其主要表現是養殖池內氨氮高、溶解氧低、 透明度低�，F(xiàn)常用的處理工藝為生物過濾。生物過濾是指任何采用活體生物去除水中雜 質的廢水處理技術，主要包括植物過濾、微生物過濾、動物過濾等。目前工廠化水產養 殖水處理中使用最廣泛的是微生物過濾，即各種類型的生物膜濾器。傳統的生物膜濾器 因具有產生污泥少、運行管理方便、動力消耗少等特點，在水產養殖廢水中得到了廣泛 運用。但生物膜濾器存在生物膜熟化時間長，需要定期反沖洗，容易造成硝態氮積累等 特點。植物濾器結構簡單，可以有效吸收養殖廢水中溶解態的氮、磷污染物，并將其轉 化為經濟產品，但是單獨使用對養殖廢水中有機物去除效率低。濾食性動物可以有效去 除養殖水體中的顆粒物質。大型海藻過濾、生物膜過濾和動物過濾復合處理養殖循環水 技術通過優勢互補，達到水質凈化和廢物綜合利用的目的。我國在該領域的研究還位數 不多。

　　實用新型內容

　　本實用新型要解決的技術問題，在于提供一種水產養殖廢水資源化的復合濾池循環 系統。

　　本實用新型通過下述方案實現：一種水產養殖廢水資源化的復合濾池循環系統，其 分為上層廢水處理系統和下層廢水處理系統，上層廢水處理系統包括魚塘上層、水力旋 流器、硝化濾池、復合濾池和消毒池，所述魚塘通過水管連接提升泵，所述提升泵連接 所述水力旋流器，水力旋流器可進一步分離廢水和污泥，水力旋流器上層通過水管連接 所述硝化濾池，硝化濾池通過水管連接所述復合濾池，復合濾池通過水管連接所述消毒 池，消毒池通過回流管連接所述魚塘，將上層廢水處理系統處理后的出水回流至魚塘循 環使用，下層廢水處理系統包括魚塘下層、植物濾池、沉淀池和排泥管，所述魚塘下層 設有水管和潛水泵，水管的一端連接所述潛水泵，另一端連接所述植物濾池，植物濾池 通過水管連接所述沉淀池，沉淀池上層通過過流管連接所述復合濾池，將沉淀池里的上 清液流至復合濾池，進入循環，沉淀池下層連接所述排泥管，將不能吸收的污染物沉淀 排出。

　　所述水力旋流器下層連接所述排泥管，可將水力旋流器沉淀下來的污泥排出。

　　所述復合濾池上部長有植物海帶和石莼，下部養有動物牡蠣，用來分解有機物。

　　所述消毒池里設有紫外線燈管，進行紫外線消毒。

　　所述植物濾池里長有繁茂膜海綿，用來凈化微生物。

　　本實用新型的有益效果為：

　　1.本實用新型一種水產養殖廢水資源化的復合濾池循環系統根據魚塘上層廢水和 下層廢水的不同設置了上層廢水處理系統和下層廢水處理系統，分開進行處理，效果更 佳。

　　2.本實用新型一種水產養殖廢水資源化的復合濾池循環系統在消毒池后連接回流 管，將上層廢水處理系統處理后的出水回流至魚塘循環使用。

　　3.本實用新型一種水產養殖廢水資源化的復合濾池循環系統在上層廢水處理系統 中設置水力旋流器可進一步分離廢水和污泥。

　　4.本實用新型一種水產養殖廢水資源化的復合濾池循環系統沉淀池上層連接過流 管，可將上清液流至復合濾池，進入循環，沉淀池下層連接排泥管，將不能吸收的污染 物沉淀排出。
