申請日2014.11.05

　　公開(公告)日2015.04.01

　　IPC分類號F28G7/00; F28D7/02

　　摘要

　　一種帶有超聲波除垢裝置的污水暢通式專用換熱器，涉及環保設備技術領域。包括殼體、螺旋管、超聲波換能器和控制箱，其特征在于：殼體底部設置有污水排出管，殼體兩側對稱布置有至少兩組超聲波換能器，殼體側壁的上部設有呈中心對稱布置的兩個污水入口，所述的污水入口的軸線與殼體的中心線垂直但不相交，每個污水入口處均設有過濾網，所述的螺旋管位于殼體內部，螺旋管的一端與設置于殼體上的進水管相連，另一端與設置于殼體上的出水管相連，所述的控制箱通過電纜與超聲波換能器和外部電源相連。本實用新型可以方便的清楚內部污垢，防止管道堵塞。

　　權利要求書

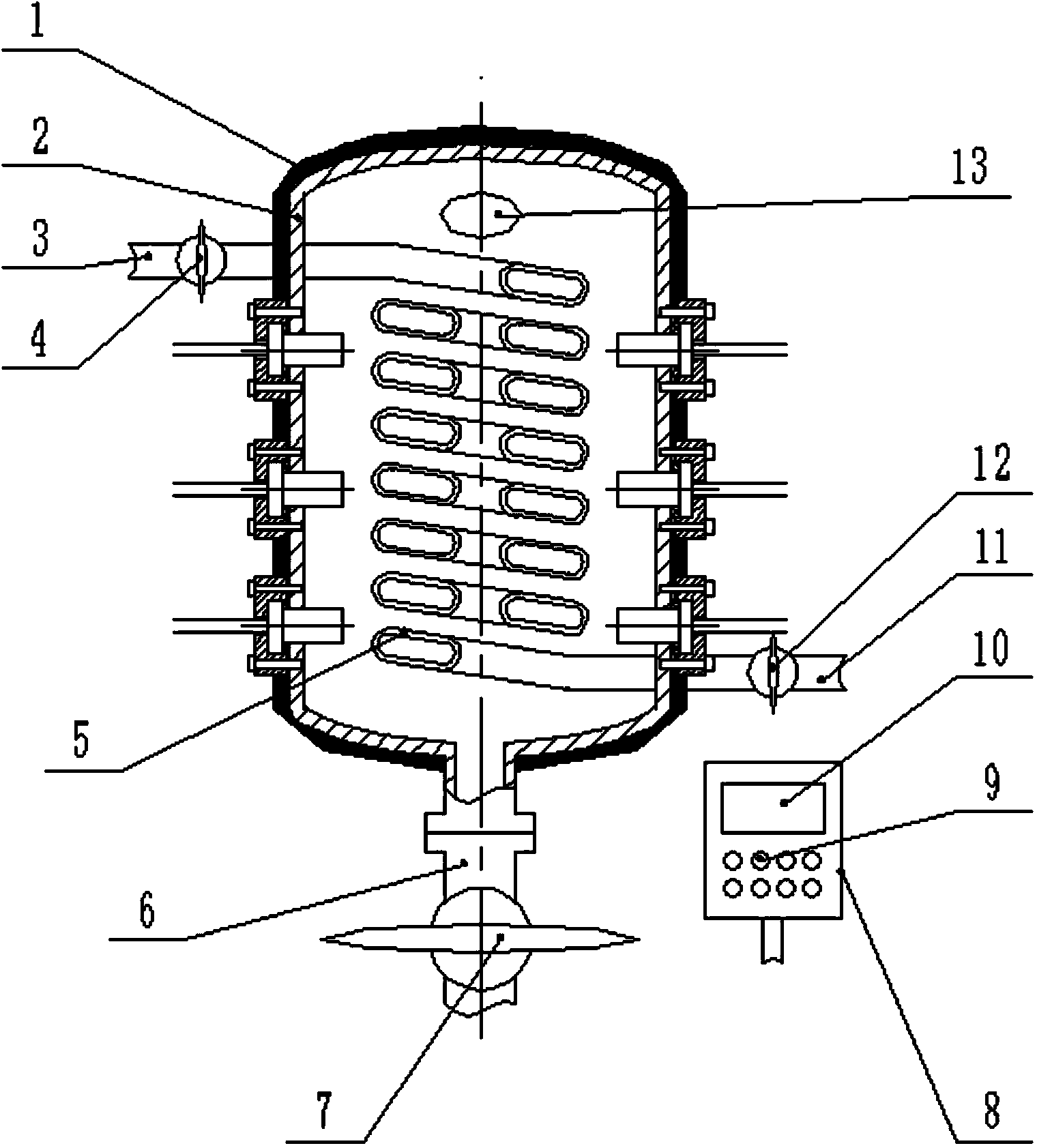

　　1.一種帶有超聲波除垢裝置的污水暢通式專用換熱器，包括殼體、螺旋管、超聲波換能器和 控制箱，其特征在于：所述的殼體底部設置有污水排出管，污水排出管上設置有污水排出閥， 殼體兩側對稱布置有至少兩組超聲波換能器，所述的超聲波換能器通過被螺栓緊固的壓帽安 裝在殼體上，超聲波換能器的尾部設有電纜，殼體側壁的上部設有呈中心對稱布置的兩個污 水入口，所述的污水入口的軸線與殼體的中心線垂直但不相交，每個污水入口處均設有過濾 網，所述的螺旋管位于殼體內部，螺旋管的一端與設置于殼體上的進水管相連，另一端與設 置于殼體上的出水管相連，所述的進水管和所述的出水管上分別設置有進水閥和出水閥，所 述的控制箱通過電纜與超聲波換能器和外部電源相連。

　　2.根據權利要求1所述的帶有超聲波除垢裝置的污水暢通式專用換熱器，其特征在于：所述 的控制箱包括鍵盤、顯示屏和控制模塊，鍵盤、顯示屏以及外部接入的電源線均連接在控制 模塊上。

　　3.根據權利要求1所述的帶有超聲波除垢裝置的污水暢通式專用換熱器，其特征在于：所述 的殼體外部設置有防銹層。

　　4.根據權利要求1所述的帶有超聲波除垢裝置的污水暢通式專用換熱器，其特征在于：所述 的超聲波換能器與殼體之間設置有密封墊。

　　5.根據權利要求1所述的帶有超聲波除垢裝置的污水暢通式專用換熱器，其特征在于：所述 的螺旋管的截面為兩側為半圓，中間扁平的形狀。

　　說明書

　　帶有超聲波除垢裝置的污水暢通式專用換熱器

　　技術領域

　　本實用新型屬于環保設備技術領域，尤其涉及帶有超聲波除垢裝置的污水暢通式專用換熱器。

　　背景技術

　　污水換熱器是污水源熱泵系統中的前端產品，主要用來冬季提取分散在城市原生污水、工業廢 水、沖渣水、印染廢水等污水中的熱量，通過中介水交換傳遞給熱泵機組，經熱泵機組提升給建筑 物供暖;夏季把建筑里面的熱量傳遞給污水中，給建筑物制冷。污水換熱器在綠色節能建筑的節能 減排中設計中起到有非常大的作用，在地土壤源熱泵、地下水源熱泵發展遇到不可解決的問題時， 污水換熱器的出現，使的污水源熱泵系統得到發展。然而，在實際使用過程中，由于城市原生污水 的成分復雜，極易產生結垢、堵塞、腐蝕等問題。

　　發明內容

　　本實用新型提供一種帶有超聲波除垢裝置的污水暢通式專用換熱器，以解決上述背景技術中存 在的問題。

　　本實用新型所解決的技術問題采用以下技術方案來實現：一種帶有超聲波除垢裝置的污水暢通 式專用換熱器，包括殼體、螺旋管、超聲波換能器和控制箱，其特征在于：所述的殼體底部設置有 污水排出管，污水排出管上設置有污水排出閥，殼體兩側對稱布置有至少兩組超聲波換能器，所述 的超聲波換能器通過被螺栓緊固的壓帽安裝在殼體上，超聲波換能器的尾部設有電纜，殼體側壁的 上部設有呈中心對稱布置的兩個污水入口，所述的污水入口的軸線與殼體的中心線垂直但不相交， 每個污水入口處均設有過濾網，所述的螺旋管位于殼體內部，螺旋管的一端與設置于殼體上的進水 管相連，另一端與設置于殼體上的出水管相連，所述的進水管和所述的出水管上分別設置有進水閥 和出水閥，所述的控制箱通過電纜與超聲波換能器和外部電源相連。

　　所述的控制箱包括鍵盤、顯示屏和控制模塊，鍵盤、顯示屏以及外部接入的電源線均連接在控 制模塊上。

　　所述的殼體外部設置有防銹層。

　　所述的超聲波換能器與殼體之間設置有密封墊。

　　所述的螺旋管的截面為兩側為半圓，中間扁平的形狀。

　　本實用新型的有益效果為：

　　1.通過在污水換熱器上加裝超聲波換能器可以有效的去除殼體內壁的污垢，通過控制箱上的按 鍵可以隨時打開或關閉超聲波換能器，隨時進行除垢操作;

　　2、過濾網可以對污水進行初步過濾，防止體積較大的異物阻塞管道;

　　3、兩個污水入口呈中心對稱布置，且其軸線與殼體的中心線垂直但不相交，在兩個污水入口同 時注入時，這樣的布置可以在換熱器內部形成渦流，可以很容易的將污水中的固體雜質沖走;

　　4、截面扁平的螺旋管的設計可以增大換熱面積，有效增大換熱效率;

　　5、通過螺栓和壓帽安裝超聲波換能器，使超聲波換能器在設備運輸和安裝時可以方便的拆下， 防止損壞。
