申請日2014.10.23
公開(公告)日2015.03.25
IPC分類號C02F9/14
摘要
本實用新型公開了一種一體化高氨氮污水生物轉盤處理裝置，包括兩個缺氧好氧池，兩個缺氧好氧池均一上一下設有兩個橫向懸浮填料攔截網，懸浮填料攔截網之間填充有懸浮填料，懸浮填料攔截網的下方鋪設有曝氣管，其中后半部分的為常開曝氣管，前半部分的為間開曝氣管，兩個缺氧好氧池內均設有生物轉盤，好氧池內也設有一上一下兩個橫向懸浮填料攔截網，在兩個橫向懸浮填料攔截網之間填充著易附著硝化菌和反硝化菌的懸浮填料，在下方的橫向懸浮填料攔截網的下方設有常開曝氣管;缺氧好氧池和好氧池的底板上均設有呈鋸齒形連接的集泥板，集泥板位于曝氣管下方，集泥板的底端設有排泥管。本實用新型占地面積小，處理效率高。
權利要求書
1.一種一體化高氨氮污水生物轉盤處理裝置，其特征在于：包括依次連接的至少兩個缺氧好氧池(2)，第一個缺氧好氧池(2)的底部設有進水口(4)，后面一個缺氧好氧池(2)與好氧池(3)相連，所述好氧池(3)的頂部設有出水口(5);
兩個缺氧好氧池(2)的內部結構相同，均一上一下設有兩個橫向懸浮填料攔截網(6)，兩個懸浮填料攔截網(6)之間填充易附著硝化菌和反硝化菌的懸浮填料(7)，底層懸浮填料攔截網(6)的下方鋪設曝氣管，其中位于缺氧好氧池(2)后半部分的曝氣管為常開曝氣管(8)，位于缺氧好氧池(2)前半部分的曝氣管為間開曝氣管(9)，所述常開曝氣管(8)和間開曝氣管(9)各通過一個閥門(10)控制，所述閥門(10)與空氣支管(11)相連，兩個缺氧好氧池(2)內均設有生物轉盤(1)，所述生物轉盤(1)下部伸到懸浮填料區內;
所述好氧池(3)內也設有一上一下兩個橫向懸浮填料攔截網(6)，在兩個橫向懸浮填料攔截網(6)之間填充著易附著硝化菌和反硝化菌的懸浮填料(7)，在底層橫向懸浮填料攔截網(6)的下方設有常開曝氣管(8);
所述缺氧好氧池(2)和好氧池(1)的底板上均設有呈鋸齒形連接的集泥板(12)，所述集泥板(12)位于曝氣管下方，所述集泥板(12)的底端設有排泥管(13)。
2.根據權利要求1所述一體化高氨氮污水生物轉盤處理裝置， 其特征在于：所述生物轉盤(1)的每個盤片上均覆蓋有一層聚氨酯海綿填料層。
3.根據權利要求1所述一體化高氨氮污水生物轉盤處理裝置，其特征在于：所述缺氧好氧池(2)為兩個，兩個缺氧好氧池(2)之間的隔板的上部設有水流通道，在該水流通道上設有懸浮填料攔截網(14)，第二個缺氧好氧池(2)與好氧池(3)之間的隔板的下部設有水流通道，該水流通道位于下面的懸浮填料攔截網(6)的上方，在該水流通道上也設有懸浮填料攔截網(14)。
4.根據權利要求3所述一體化高氨氮污水生物轉盤處理裝置，其特征在于：所述懸浮填料攔截網(14)為滌綸絲編織網。
5.根據權利要求1所述一體化高氨氮污水生物轉盤處理裝置，其特征在于：還包括出水緩沖槽(15)，所述出水緩沖槽(15)與好氧池(3)的頂部設有出水口(5)相連，所述出水緩沖槽(15)的底端設有出水管。
說明書
一體化高濃度氨氮污水生物轉盤處理裝置
技術領域
本實用新型涉及一種污水處理設備，特別涉及一種一體化高氨氮污水生物 轉盤處理裝置。
背景技術
隨著生物技術的發展，人們對于微生物認識越來越深刻，高效的生物處理 設備將是污水處理的必然選擇。
目前的污水生物處理設備研究主要集中在兩個方面：一是通過改變生物處 理設備的結構改善污水流態，二是通過材料改進，提高微生物在設備內的富集 密度。
對于第二種方法，目前國內外研究方向主要集中在生物膜技術層面上，例 如生物接觸氧化法、生物轉盤法(RBC)、移動床生物膜反應器(MBBR)、曝氣 生物流化池(ABFT)及曝氣生物濾池(BAF)等方面。生物填料成為是生物膜 處理技術研究的核心。
傳統生物轉盤處理工藝盡管具有結構緊湊、占地面積小、能耗低等優點， 但也存在死角多，容積利用率低，僅適用于低濃度污水的處理等缺陷。
其次，現有的生物轉盤一體化污水處理裝置如：CN103708627、CN103663850 都包括生物轉盤、生物處理單元、貯泥池、二沉池、反硝化池等，結構較復雜， 占地大，且不適用于高氨氮污水的處理。
實用新型內容
針對現有的問題，本實用新型的目的在于提供一種結構簡單、占地面積小、 處理效率高高的一體化高氨氮污水生物轉盤處理裝置。
為了實現上述目的，本實用新型的技術方案為：一種一體化高濃度氨氮污 水生物轉盤處理裝置，其特征在于：包括依次連接的至少兩個缺氧好氧池，第 一個缺氧好氧池的底部設有進水口，后面一個缺氧好氧池與好氧池相連，所述 好氧池的頂部設有出水口;

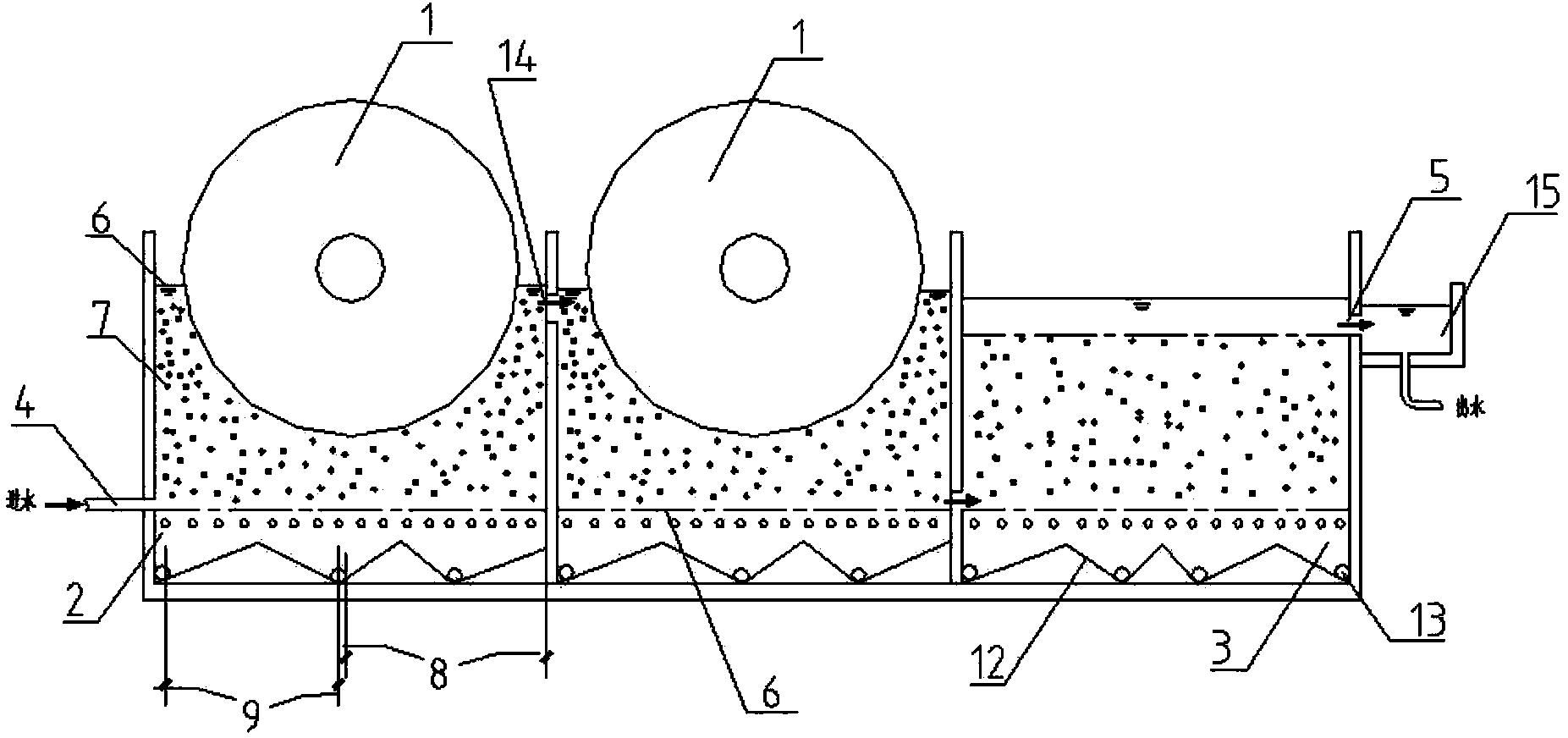

兩個缺氧好氧池的內部結構相同，均一上一下設有兩個橫向懸浮填料攔截 網，兩個懸浮填料攔截網之間填充易附著硝化菌和反硝化菌的懸浮填料，底層 懸浮填料攔截網的下方鋪設有曝氣管，其中位于缺氧好氧池后半部分的曝氣管 為常開曝氣管，位于缺氧好氧池前半部分的曝氣管為間開曝氣管，所述常開曝 氣管和間開曝氣管各通過一個閥門控制，所述閥門與空氣支管相連，兩個缺氧 好氧池內均設有生物轉盤，所述生物轉盤下部伸到懸浮填料區內;
所述好氧池內也設有一上一下兩個橫向懸浮填料攔截網，在兩個橫向懸浮 填料攔截網之間填充著易附著硝化菌和反硝化菌的懸浮填料，在下方的橫向懸 浮填料攔截網的下方設有常開曝氣管;
所述缺氧好氧池和好氧池的底板上均設有呈鋸齒形連接的集泥板，所述集 泥板位于曝氣管下方，所述集泥板的底端設有排泥管。
采用上述方案，在缺氧好氧池內增設懸浮填料，這種生物轉盤與懸浮填料 相結合的生物固定方式，大大提高了生物膜與污染物接觸面積，強化了有機物 及氨氮的去除能力。
懸浮填料區后下端設有曝氣管，前半部分的曝氣管間隙開啟，后半部分的 曝氣管常開，后半部分曝氣管曝氣產生的動力不僅促進了懸浮填料在池中不斷 運動，也帶動生物轉盤的旋轉，生物轉盤的旋轉又促進懸浮填料運動，因而設 備能耗較小，并且有利于污水與生物膜的充分接觸。當發現缺氧好氧池前半部 分有懸浮填料堆積時，間開曝氣管曝氣起到清洗和均勻分布懸浮填料的作用。 這樣就相當于污水一次經過缺氧、好氧、缺氧、好氧最后再好氧的處理過程， 對污水中的氨氮的去除效果好。
由于這種生物膜工藝產生污泥量較少，因而設備底部可直接設置沉淀區， 這樣可以省去二沉池，結構緊湊，占地面積小。
在上述方案中：所述生物轉盤的每個盤片上均覆蓋有一層聚氨酯海綿填料 層。所有生物轉盤表面均覆蓋聚氨酯海綿填料，硝化菌、反硝化菌等脫氮菌易 于在表面富集，這種固定填料與懸浮填料相結合的生物固定方式，進一步提高 了生物膜與污染物接觸面積，強化了有機物及氨氮的去除能力。
在上述方案中：所述缺氧好氧池為兩個，兩個缺氧好氧池之間的隔板的上 部設有水流通道，在該水流通道上設有懸浮填料攔截網，所述第二個缺氧好氧 池與好氧池之間的隔板的下部設有水流通道，該水流通道位于下面的懸浮填料 攔截網的上方，在該水流通道上也設有懸浮填料攔截網。懸浮填料攔截網避免 懸浮填料流失。
在上述方案中：所述懸浮填料攔截網為滌綸絲編織網。采用滌綸絲編織網 做懸浮填料攔截網，避免被污水中的酸堿腐蝕。
在上述方案中：還包括出水緩沖槽，所述出水緩沖槽與好氧池的頂部設有 出水口相連，所述出水緩沖槽的底端設有出水管。
有益效果：與現有技術相比，本實用新型具有以下有益效果：
(1)所有生物轉盤的盤片表面均覆蓋聚氨酯海綿填料，硝化菌、反硝化菌 等脫氮菌易于在表面富集。缺氧好氧池內還填充懸浮填料，這種固定填料(生 物轉盤上)與懸浮填料相結合生物固定方式，大大提高了生物膜與污染物接觸 面積，強化了有機物及氨氮的去除能力。
(2)缺氧好氧池后半部分的常開曝氣管曝氣產生動力不僅促進了懸浮填料 在池中不斷運動，也帶動生物轉盤的旋轉，生物轉盤的旋轉又促進懸浮填料運 動，減少死角的存在，設備能耗較小。
(3)缺氧好氧池前半部分的間開曝氣管曝氣產生動力可以沖散在該處堆積 的懸浮填料，起到清洗和均勻分布的作用。
(4)由于這種工藝產生污泥量較少，因而設備底部直接設置沉淀區，結構 緊湊，占地面積小。
