申請日2014.11.05

　　公開(公告)日2015.04.01

　　IPC分類號B01D29/50; B01D29/60; B01D29/72

　　摘要

　　本實用新型屬于污水處理領域，尤其涉及一種電子監控污水過濾裝置，包括過濾筒體、管箱、封頭加固罩、封頭、污水入口、污水出口、過濾水溢流管、過濾水出口、水泵、法蘭A、密封隔板A、螺栓螺母A、法蘭B、密封隔板B、螺栓螺母B、管箱隔板A、管箱隔板B、滲透過濾管A、滲透過濾管B、過濾網、過濾筒折流板、過濾水沉淀排泄管、排污閥、排污閥門、排污管、超聲波振動去污發生器、水質綜合測量?jī)x、排污閥控制、控制器、數據傳輸接受裝置、溫度測量導管、水質測量導管、溫度計、水質測量探頭、電源，所述溫度計、水質測量探頭在所述封頭的里面。

　　權利要求書

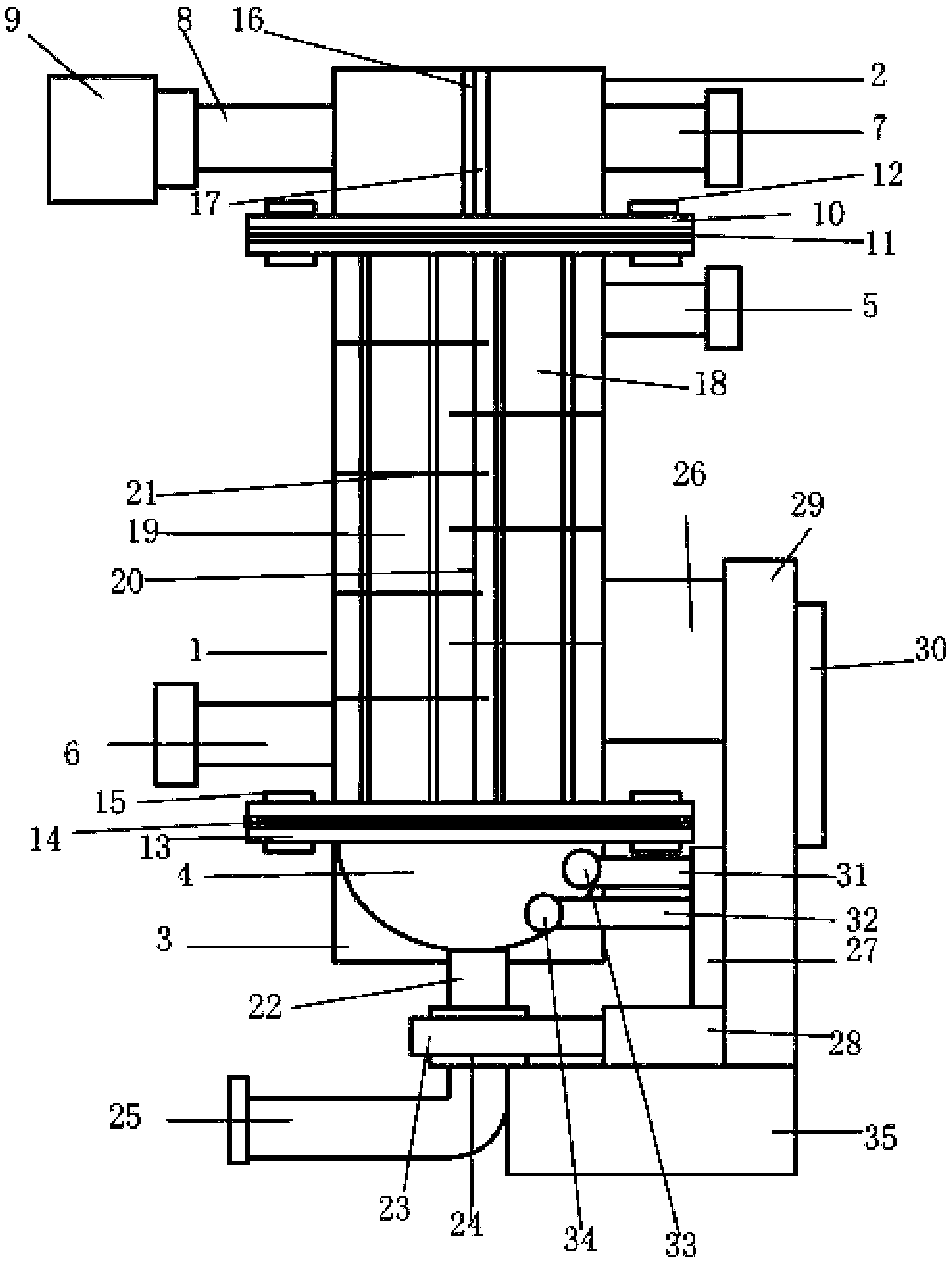

　　1.一種電子監控污水過濾裝置，其特征在于：包括過濾筒體、管箱、封頭 加固罩、封頭、污水入口、污水出口、過濾水溢流管、過濾水出口、水泵、法 蘭A、密封隔板A、螺栓螺母A、法蘭B、密封隔板B、螺栓螺母B、管箱隔板A、 管箱隔板B、滲透過濾管A、滲透過濾管B、過濾網、過濾筒折流板、過濾水沉 淀排泄管、排污閥、排污閥門、排污管、超聲波振動去污發生器、水質綜合測 量?jī)x、排污閥控制、控制器、數據傳輸接受裝置、溫度測量導管、水質測量導 管、溫度計、水質測量探頭、電源，所述污水出口在所述過濾筒體的一側，所 述污水入口、超聲波振動去污發生器在所述過濾筒體的另一側，所述管箱在所 述過濾筒體的上面，所述封頭在所述過濾筒體的下面，所述封頭在所述封頭加 固罩的里面，所述過濾水沉淀排泄管在所述封頭的下面，所述過濾水溢流管在 所述管箱的一側，所述過濾水出口在所述管箱的另一側，所述管箱隔板A、管箱 隔板B在所述管箱的里面，所述管箱隔板A、管箱隔板B連接所述管箱，所述管 箱隔板A連接所述管箱隔板B，所述滲透過濾管A、滲透過濾管B、過濾網、過 濾筒折流板在所述過濾筒體的里面，所述過濾網在所述滲透過濾管A、滲透過濾 管B之間，所述滲透過濾管A、滲透過濾管B貫穿所述過濾筒折流板，所述過濾 筒折流板貫穿所述過濾網，所述滲透過濾管A、滲透過濾管B的一端連接所述管 箱，所述滲透過濾管A、滲透過濾管B的另一端連接所述封頭，所述控制器在所 述過濾筒體的旁邊，所述控制器在所述超聲波振動去污發生器、水質綜合測量 儀、排污閥控制、電源的旁邊，所述控制器連接所述電源，所述數據傳輸接受 裝置在所述控制器上，所述排污閥控制在所述電源的旁邊，所述排污閥控制的 一側連接所述控制器，所述排污閥控制的另一側連接所述排污閥，所述排污閥 在所述過濾水沉淀排泄管的下面，所述過濾水沉淀排泄管貫穿所述封頭加固罩， 所述過濾水沉淀排泄管的一端連接所述封頭，所述過濾水沉淀排泄管的另一端 連接所述排污閥，所述水質綜合測量?jī)x在所述排污閥控制的旁邊，所述水質綜 合測量?jī)x連接所述控制器，所述溫度測量導管、水質測量導管貫穿所述封頭加 固罩、封頭，所述溫度測量導管在所述水質測量導管的上邊，所述溫度計、水 質測量探頭在所述封頭的里面，所述溫度測量導管的一端連接所述溫度計，所 述溫度測量導管的另一端連接所述水質綜合測量?jī)x，所述水質測量導管的一端 連接所述水質測量探頭，所述水質測量導管的另一端連接所述水質綜合測量?jī)x， 所述過濾水出口在所述法蘭A的上面，所述過濾水出口的一端連接所述管箱， 所述過濾水出口的另一端連接所述水泵。

　　2.根據權利要求1所述的一種電子監控污水過濾裝置，其特征在于：所述 超聲波振動去污發生器的一側連接所述過濾筒體，所述超聲波振動去污發生器 的另一側連接所述控制器。

　　3.根據權利要求1所述的一種電子監控污水過濾裝置，其特征在于：所述 法蘭A在所述管箱上，所述密封隔板A在所述過濾筒體、螺栓螺母A之間，所 述螺栓螺母A連接所述過濾筒體、密封隔板A、螺栓螺母A，所述法蘭B在所述 封頭上，所述密封隔板B在所述過濾筒體、法蘭B之間，所述螺栓螺母B連接 所述過濾筒體、法蘭B、密封隔板B。

　　4.根據權利要求1所述的一種電子監控污水過濾裝置，其特征在于：所述 排污閥門在所述排污閥的里面，所述排污管在所述排污閥的下面，所述排污管 連接所述排污閥。

　　說明書

　　電子監控污水過濾裝置

　　技術領域

　　本實用新型屬于污水處理領域，尤其涉及一種電子監控污水過濾裝置。

　　背景技術

　　污水處理(sewage treatment,wastewater treatment)：為使污水達到排水某 一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理被廣泛應用 于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域， 也越來越多地走進尋常百姓的日常生活。

　　按水污的質性來分，水的污染有兩類：一類是自然污染;另一類是人為污染。 當前對水體危害較大的是人為污染。水污染可根據污染雜質的不同而主要分為 化學性污染、物理性污染和生物性污染三大類。污染物主要有：⑴未經處理而 排放的工業廢水;⑵未經處理而排放的生活污水;⑶大量使用化肥、農藥、除 草劑的農田污水;⑷堆放在河邊的工業廢棄物和生活垃圾;⑸水土流失;⑹礦 山污水。

　　隨著我國對外開放的不斷深入，我國旅游業及房地產業蓬勃發展，高級賓館及 別墅小區拔地而起，而高級賓館及別墅小區往往又遠離城市污水處理廠，給集 中處理生活污水帶來不便，所以很多小型污水處理設備被廣泛地用于高級賓館、 別墅小區及居民住宅小區的生活污水處理，替代了去除率很低，處理后出水不 能達到國家綜合排放標準的化糞池。

　　處理污水的方法很多，一般可歸納為物理法、化學法和生物法等。

　　處理設備最主要的有以下幾種：離心機、污泥脫水機、曝氣機、微濾機、氣浮 機、臭氧發生器。

　　而污水處理過濾的同時需要實時監控?cái)?shù)據，達到及時清理排放的目的。

　　發明內容

　　本實用新型提供一種電子監控污水過濾裝置，以解決上述背景技術中提出 的污水過濾需要實時監測的問題。

　　本實用新型所解決的技術問題采用以下技術方案來實現：本實用新型提供 一種電子監控污水過濾裝置，其特征在于：包括過濾筒體、管箱、封頭加固罩、 封頭、污水入口、污水出口、過濾水溢流管、過濾水出口、水泵、法蘭A、密封 隔板A、螺栓螺母A、法蘭B、密封隔板B、螺栓螺母B、管箱隔板A、管箱隔板 B、滲透過濾管A、滲透過濾管B、過濾網、過濾筒折流板、過濾水沉淀排泄管、 排污閥、排污閥門、排污管、超聲波振動去污發生器、水質綜合測量?jī)x、排污 閥控制、控制器、數據傳輸接受裝置、溫度測量導管、水質測量導管、溫度計、 水質測量探頭、電源，所述污水出口在所述過濾筒體的一側，所述污水入口、 超聲波振動去污發生器在所述過濾筒體的另一側，所述管箱在所述過濾筒體的 上面，所述封頭在所述過濾筒體的下面，所述封頭在所述封頭加固罩的里面， 所述過濾水沉淀排泄管在所述封頭的下面，所述過濾水溢流管在所述管箱的一 側，所述過濾水出口在所述管箱的另一側，所述管箱隔板A、管箱隔板B在所述 管箱的里面，所述管箱隔板A、管箱隔板B連接所述管箱，所述管箱隔板A連接 所述管箱隔板B，所述滲透過濾管A、滲透過濾管B、過濾網、過濾筒折流板在 所述過濾筒體的里面，所述過濾網在所述滲透過濾管A、滲透過濾管B之間，所 述滲透過濾管A、滲透過濾管B貫穿所述過濾筒折流板，所述過濾筒折流板貫穿 所述過濾網，所述滲透過濾管A、滲透過濾管B的一端連接所述管箱，所述滲透 過濾管A、滲透過濾管B的另一端連接所述封頭，所述控制器在所述過濾筒體的 旁邊，所述控制器在所述超聲波振動去污發生器、水質綜合測量?jī)x、排污閥控 制、電源的旁邊，所述控制器連接所述電源，所述數據傳輸接受裝置在所述控 制器上，所述排污閥控制在所述電源的旁邊，所述排污閥控制的一側連接所述 控制器，所述排污閥控制的另一側連接所述排污閥，所述排污閥在所述過濾水 沉淀排泄管的下面，所述過濾水沉淀排泄管貫穿所述封頭加固罩，所述過濾水 沉淀排泄管的一端連接所述封頭，所述過濾水沉淀排泄管的另一端連接所述排 污閥，所述水質綜合測量?jī)x在所述排污閥控制的旁邊，所述水質綜合測量?jī)x連 接所述控制器，所述溫度測量導管、水質測量導管貫穿所述封頭加固罩、封頭， 所述溫度測量導管在所述水質測量導管的上邊，所述溫度計、水質測量探頭在 所述封頭的里面，所述溫度測量導管的一端連接所述溫度計，所述溫度測量導 管的另一端連接所述水質綜合測量?jī)x，所述水質測量導管的一端連接所述水質 測量探頭，所述水質測量導管的另一端連接所述水質綜合測量?jī)x，所述過濾水 出口在所述法蘭A的上面，所述過濾水出口的一端連接所述管箱，所述過濾水 出口的另一端連接所述水泵。

　　所述超聲波振動去污發生器的一側連接所述過濾筒體，所述超聲波振動去 污發生器的另一側連接所述控制器。

　　所述法蘭A在所述管箱上，所述密封隔板A在所述過濾筒體、螺栓螺母A 之間，所述螺栓螺母A連接所述過濾筒體、密封隔板A、螺栓螺母A，所述法蘭 B在所述封頭上，所述密封隔板B在所述過濾筒體、法蘭B之間，所述螺栓螺母 B連接所述過濾筒體、法蘭B、密封隔板B。

　　所述排污閥門在所述排污閥的里面，所述排污管在所述排污閥的下面，所 述排污管連接所述排污閥。

　　本實用新型的有益效果為：

　　1本一種電子監控污水過濾裝置，在封頭內設置溫度計、水質測量探頭，并 通過溫度測量導管、水質測量導管連接水質綜合測量?jī)x，進而連接控制器，可 監測過濾水的溫度和雜質情況，達到實時監控的目的。

　　2數據傳輸接受裝置設置在控制器上，可實現污水過濾的遠程數據采集和 指令接受，實時監測水質各項數據的變化，及時清污。

　　3排污閥控制連接控制器，可通過接受指令，打開排污閥門，把沉淀在封頭 內的雜質及時排除，保證污水過濾的順利進行。

　　4超聲波振動去污發生器的使用，可根據水質數據反饋去除過濾筒體、過濾 網、滲透過濾管上的大部分雜物，及時高效。
