申請日2014.10.23

　　公開(公告)日2015.07.08

　　IPC分類號E03C1/12

　　摘要

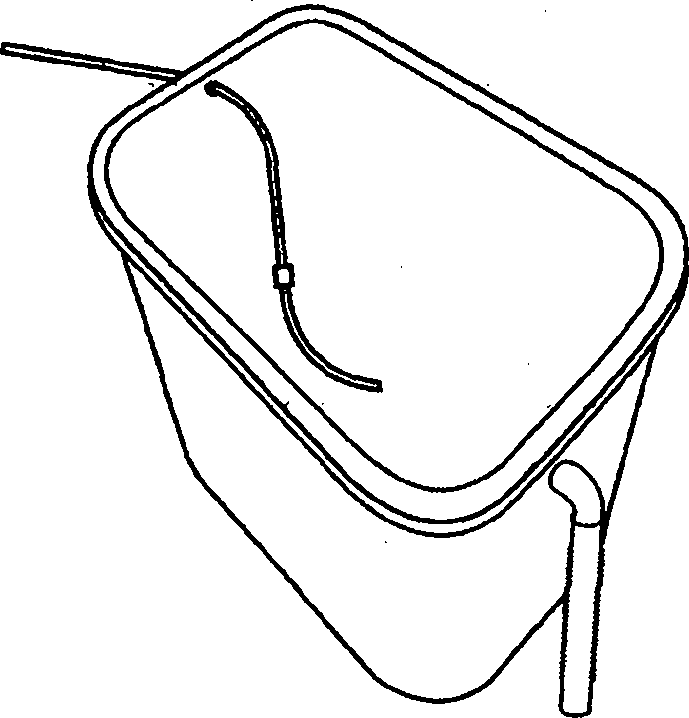

　　一種能夠把凈水器廢水回收利用的水桶，它是在一個水桶一邊上沿處有小孔，把凈水器廢水水管插進來，把管再插在水桶內壁的小卡口上，廢水水管的水流入水桶內，可以用水瓢舀出重新利用，可以澆花、拖地、沖馬桶、洗衣服，實現廢水的再利用，解決目前家庭用凈水器和商用凈水器大量可重新利用的廢水(濃水)直接進入下水道浪費的問題。水桶的另一邊，有一個帶小孔過濾網的廢水出水口，如果水滿了，可以從此處流出，出水口連接出水彎頭，出水彎頭又連接可伸縮的排廢水的廢水軟管，廢水軟管插進下水道，水桶的水滿了，可以自動流入下水道。


　　權利要求書

　　1.凈水器廢水回收利用水桶，為長方體水桶，也可以是圓桶或方桶，其特征是，所述水桶一邊上沿處有小孔，凈水器廢水水管可以插進來，水桶內壁有一個廢水管的小卡口，凈水器廢水水管的水流入水桶內，水桶的另一邊，有一個廢水出水口，低于凈水器廢水水管插入口的高度，出水口處有帶小孔的過濾網，出水口連接出水彎頭，出水彎頭又連接可伸縮的廢水軟管，廢水積滿水桶，到達廢水出水口時，水流到出水彎頭，然后流入可伸縮的廢水軟管，最后流入下水道。

　　2.根據權利要求1所述的凈水器廢水回收利用水桶，其特征是帶有凈水器廢水回收利用桶的凈水器。

　　3.根據權利要求1所述的凈水器廢水回收利用水桶，其特征是帶有凈水器廢水水管插口小孔和廢水排出口以及可伸縮廢水軟管的水桶。

　　說明書

　　凈水器廢水回收利用水桶

　　技術領域

　　本實用新型涉及一種廢水回收利用的裝置，尤其是對純凈水機排放的廢水(濃水)進行再利用的水桶。

　　背景技術

　　目前，公知的出純凈水的凈水器，每出一桶純凈水，則會排出3桶廢水。排出的廢水太多，基本上這些水都是直接排放到了下水道，而這些水完全可以進行再利用，可以澆花、拖地、沖馬桶、洗衣服�，F(xiàn)在能夠進行重新利用這些廢水(濃水)的辦法一般有這幾種：第一種是在地上放個盆子，接水，有人看著，水滿了就容易溢出，流到地上，且放在地上非常不美觀;第二種是在不銹鋼臺盆上鉆個洞，安裝上一個鵝頸水龍頭，把廢水管接到這個鵝頸水龍頭上，水龍頭常開，不能關閉，不銹鋼臺盆里放一個水盆，水盆的水重新利用，水滿則自動流入下水道;第三種是另外接一個廢水壓力桶或者是純凈水和廢水二合一的壓力桶，當壓力桶的水滿了以后凈水器自動停止工作。但是，上述三種方法都存在缺陷，第一種，需要人看管，且容易溢出跑到地上。第二種，花錢多，施工麻煩，且水盆存水太有限。第三種，造價太高，不易普及。

　　發明內容

　　為了克服目前凈水器對于廢水回收利用的不足，本實用新型提供一種凈水器廢水回收利用水桶。該水桶不僅能將廢水重新利用，且操作簡單，造價非常低。

　　本實用新型解決其技術問題所采用的技術方案是：

　　做一個方形的水桶，一邊上沿處留一個小孔，把凈水器的廢水管插進來，讓廢水流進水桶，另外一邊，在低于廢水進水口的高度處留一個直徑20毫米的孔，接上一個彎頭管，彎頭管再接上一個可伸縮下水軟管，下水軟管可以插進下水管道。這樣，凈水器產生的廢水就都流進了這個桶里，用的時候可以用水瓢把水舀出來用，這樣就實現了廢水再利用。當水快滿了的時候，高度到達直徑20毫米的孔時，水就通過彎頭管自動流進下水管道。這樣能夠通過這個水桶滿了再流入下水管道浪費的水就非常少了，常用這水桶里的水的話，可以說廢水基本不浪費。

　　本實用新型的有益效果是，實現了凈水器排放廢水的再利用，結構簡單，操作簡單，不用人看管，不用再次施工，成本低廉，存水量大，可以做成塑料水桶，好生產，易推廣，易普及，這個桶可以放進櫥柜里面，不會在外面占地還不夠美觀。(目前水資源緊缺，已經成為全世界面臨的重大問題，節約用水刻不容緩，是關系到國家與民生的重要問題，且純凈水凈水器越來越普及，家庭用水，各種飲品水吧凈水器用水，小區凈水器用水等，產生的廢水量太大，解決這個廢水再利用問題是關系到子孫后代的事，更是一個國家或者世界性的問題。)
