申請日2014.11.05

　　公開(公告)日2015.04.22

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種海水養殖廢水的處理系統，其主要包括進水管、初沉池、調節池、氣浮池、SBR池、出水管，進水管連接到初沉池，初沉池與調節池對應連接，調節池通過提升泵連接水管，進而連接氣浮池，氣浮池通過水管連接到SBR池，SBR池連接出水管，本實用新型采用“氣浮+SBR”工藝，處理效果更佳;初沉池中由中心導流筒進水，進水更均勻;氣浮池分為絮凝區、氣浮區、出水區三個區域，絮凝區設有攪拌機，氣浮池的水經溶氣泵進入溶氣罐，同時由空壓機鼓入壓縮空氣進入溶氣罐，壓縮空氣和水在溶氣罐內充分混合，氣水混合液經溶氣管回流至氣浮池氣浮區;SBR池內設有曝氣管，由鼓風機提供空氣，通過潷水器出水。

　　權利要求書

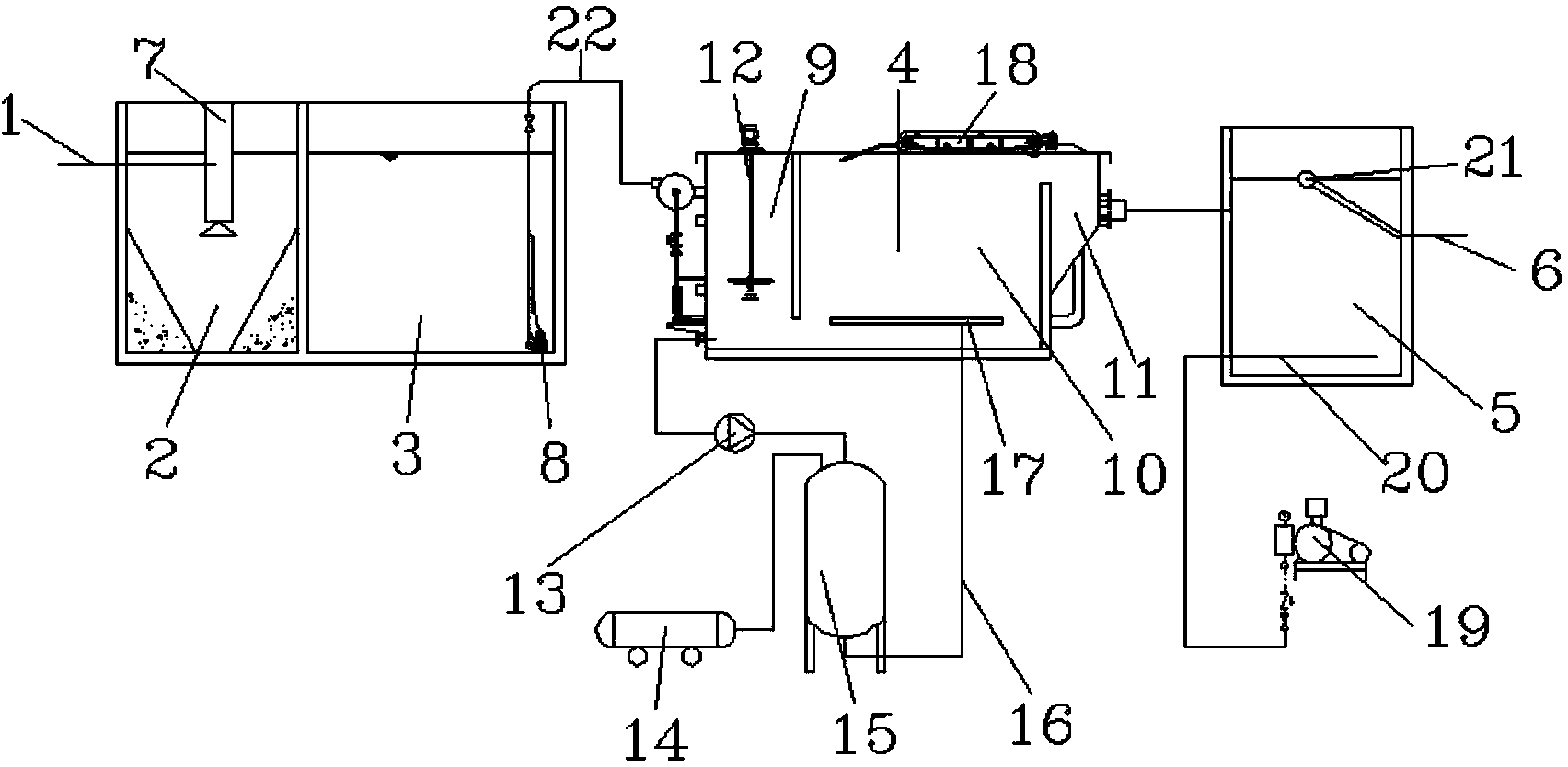

　　1.一種海水養殖廢水的處理系統，其主要包括進水管(1)、初沉池(2)、調節池(3)、 氣浮池(4)、SBR池(5)、出水管(6)，其特征在于：所述進水管(1)連接到所述初 沉池(2)，初沉池(2)與所述調節池(3)對應連接，調節池(3)內設有提升泵(8) 和水管(22)，水管(22)的一端連接所述提升泵(8)，另一端連接所述氣浮池(4)， 氣浮池(4)通過水管(22)連接到所述SBR池(5)，SBR池(5)連接出水管(6)，所 述氣浮池(4)分為絮凝區(9)、氣浮區(10)、出水區(11)三個區域，絮凝區(9) 設有攪拌機(12)，所述氣浮池(4)下端通過水管(22)連接溶氣泵(13)，溶氣泵(13) 連接到溶氣罐(15)的上端，所述溶氣罐(15)的上端同時還連接空壓機(14)，溶氣 罐(15)的下端通過溶氣管(16)連接到氣浮區(10)下部的多孔板(17)，所述SBR 池(5)中設有曝氣管(20)，所述曝氣管(20)連接鼓風機(19)。

　　2.根據權利要求1所述的一種海水養殖廢水的處理系統，其特征在于：所述初沉池 (2)設有中心導流筒(7)。

　　3.根據權利要求1所述的一種海水養殖廢水的處理系統，其特征在于：所述氣浮池 (4)上設有刮渣設備(18)。

　　4.根據權利要求1所述的一種海水養殖廢水的處理系統，其特征在于：所述SBR池 (5)中設有潷水器(21)，所述潷水器(21)連接出水管(6)。

　　說明書

　　一種海水養殖廢水的處理系統

　　技術領域

　　本實用新型涉及一種廢水的處理系統，特別涉及一種海水養殖廢水的處理系統。

　　背景技術

　　近20年來，由于中國工廠化海水養殖業的迅猛發展，沿海育苗場及養殖廢水排放 量與日俱增，近海水域環境嚴重惡化，從而導致了近海海域生態系統失衡、赤潮頻發、 病害滋生。近年來國內外學者已經對工廠化海水水產養殖廢水的處理技術進行了較多的 研究。理論上講，許多常規的物理、化學和生化的廢水處理方法可以用于養殖廢水處理; 但由于海水成分的復雜性以及養殖廢水中污染物結構的特點，而使得海水養殖廢水處理 與陸源廢水處理產生較大的差異，尤其是高鹽度的影響，大大增加了其廢水處理的難度。

　　氣浮技術作為一種分離水體中微型固體顆粒的有效方法，已較廣泛的應用于化工、 造紙、食品等工業污水處理和生活污水處理等方面。近年來，隨著國內工廠化水產養殖 的發展，氣浮技術在閉合循環水處理中逐步等到應用，并在技術研究上取得一定進展。

　　實用新型內容

　　本實用新型要解決的技術問題，在于提供一種海水養殖廢水的處理系統。

　　本實用新型通過下述方案實現：一種海水養殖廢水的處理系統，其主要包括進水管、 初沉池、調節池、氣浮池、SBR池、出水管，所述進水管連接到所述初沉池，初沉池與 所述調節池對應連接，調節池內設有提升泵和水管，水管的一端連接所述提升泵，另一 端連接所述氣浮池，氣浮池通過水管連接到所述SBR池，SBR池連接出水管，所述氣浮 池分為絮凝區、氣浮區、出水區三個區域，絮凝區設有攪拌機，所述氣浮池下端通過水 管連接溶氣泵，溶氣泵連接到溶氣罐的上端，所述溶氣罐的上端同時還連接空壓機，溶 氣罐的下端通過溶氣管連接到氣浮區下部的多孔板，氣浮池的水經溶氣泵進入溶氣罐， 同時由空壓機鼓入壓縮空氣進入溶氣罐，壓縮空氣和水在溶氣罐內充分混合，氣水混合 液經溶氣管回流至氣浮池的氣浮區，所述SBR池中設有曝氣管，所述曝氣管連接鼓風機， 鼓風機鼓入空氣。

　　所述初沉池設有中心導流筒,由中心導流筒進水。

　　所述氣浮池上設有刮渣設備，可將氣浮池水面上的浮渣去除。

　　所述SBR池中設有潷水器，所述潷水器連接出水管，通過潷水器出水。

　　本實用新型的有益效果為：

　　1.本實用新型一種海水養殖廢水的處理系統采用“氣浮+SBR”工藝。廢水進入系統 后，依次進入初沉池、調節池、氣浮池、SBR池，處理效果更佳。

　　2.本實用新型一種海水養殖廢水的處理系統的初沉池中由中心導流筒進水，進水更 均勻。

　　3.本實用新型一種海水養殖廢水的處理系統的氣浮池分為絮凝區、氣浮區、出水區 三個區域，絮凝區設有攪拌機，氣浮池的水經溶氣泵進入溶氣罐，同時由空壓機鼓入壓 縮空氣進入溶氣罐，壓縮空氣和水在溶氣罐內充分混合，氣水混合液經溶氣管回流至氣 浮池氣浮區。

　　4.本實用新型一種海水養殖廢水的處理系統SBR池內設有曝氣管，由鼓風機提供空 氣，通過潷水器出水，防止雜物帶出，保證上清液出水。
