申請日2014.10.23

　　公開(公告)日2015.04.22

　　IPC分類號E03C1/122

　　摘要

　　本實用新型涉及一種高樓污廢水管路防止倒灌系統，其包括：至少一污廢水直干管立設于各樓層處，以連接各樓層污廢水的支管;一污廢水橫排放管平列于高樓的地下處，其具有一端的第一排放口，以及一連接于污廢水直干管底端的入口;一污廢水溢流管橫列于污廢水橫排放管的旁側，其具有一第二排放口;至少一連通管跨設連接在污廢水溢流管與污廢水橫排放管上方之間;當污廢水橫排放管于第一排放口與入口之間發生堵塞時，污廢水經由連通管進入污廢水溢流管，再通過第二排放口排出污廢水，以有效防止污廢水往上倒灌入污廢水直干管、支管及樓層中，而更確保環境清潔衛生，并且讓維修人員有充分時間安排進行清除堵塞作業。

　　權利要求書

　　1.一種高樓污廢水管路防止倒灌系統，其特征在于，包括：

　　一污廢水直干管立設于各樓層處，所述污廢水直干管設有連接各 樓層污廢水的支管;

　　一污廢水橫排放管平列于高樓的地下處，所述污廢水橫排放管具 有一端的第一排放口，以及一連接于污廢水直干管底端的入口;

　　一污廢水溢流管橫列于污廢水橫排放管的旁側，所述污廢水溢流 管具有一第二排放口;

　　一連通管跨設連接在污廢水溢流管與污廢水橫排放管上方之間; 當污廢水橫排放管于第一排放口與入口之間發生堵塞時，污廢水經由 連通管進入污廢水溢流管，以通過第二排放口排出污廢水。

　　2.根據權利要求1所述的高樓污廢水管路防止倒灌系統，其特征 在于：所述污廢水橫排放管間隔設有多個入口，以及相對數量間隔設 置的連通管，各入口分別連接有一污廢水直干管，各連通管分別連接 至污廢水溢流管。

　　3.根據權利要求2所述的高樓污廢水管路防止倒灌系統，其特征 在于：所述多根連通管各設有控制啟閉的閥件。

　　4.根據權利要求2所述的高樓污廢水管路防止倒灌系統，其特征 在于：所述多根連通管各設為虹吸管。

　　5.根據權利要求1或2所述的高樓污廢水管路防止倒灌系統，其 特征在于：所述污廢水溢流管接近于第二排放口設有一水流檢測器， 以檢測污廢水排放。

　　6.根據權利要求5所述的高樓污廢水管路防止倒灌系統，其特征 在于：所述水流檢測器電性連接一警報器。

　　7.根據權利要求1或2所述的高樓污廢水管路防止倒灌系統，其 特征在于：所述高樓的地下處設有一污廢水槽，所述污廢水橫排放管 的第一排放口與污廢水溢流管的第二排放口各朝下連接于污廢水槽。

　　8.根據權利要求1或2所述的高樓污廢水管路防止倒灌系統，其 特征在于：所述污廢水溢流管接近于第二排放口設有一水流觀察器， 以觀察污廢水排放。

　　說明書

　　高樓污廢水管路防止倒灌系統

　　技術領域

　　本實用新型涉及一種污廢水排放系統，尤其涉及一種集合式住宅、 高樓的污廢水管路防止倒灌系統。

　　背景技術

　　中國臺灣地狹人稠，人民的住宅很多是屬于公寓、大樓之類的集 合式住宅。此種住宅在同一樓層中可有一個以上的居住單位，而整棟 大樓則共用一組或多組污水排放系統。

　　請參閱圖1所示，各棟大樓中的污水排放系統9各具有一或兩支 主干管91，由最頂樓垂直向下延伸至地下室，通常在地下室會連接水 平狀態延伸的橫干管92，然后再向下轉彎通到地下室的污水槽93。在 各樓層均具有一個至多個支管94連通到主干管91;而各支管94的另 一端則是連接至位于廚房、廁所、浴室、陽臺等地板上的排水口，以 及浴缸、馬桶與洗手臺等的排水管。家庭污水會由支管94流至主干管 91、橫干管92，然后排放到污水槽93中。

　　集合式住宅的排水系統最重要的功能就是排放污廢水，但是，由 圖中我們可輕易發現：家庭所產生的污廢水雖可經由支管94、主干管 91、橫干管92，而排放至污水槽93;然而，橫干管92的水平延伸長 度通常為數十公尺或上百公尺，在日積月累中的積垢越來越多，以致 橫干管92容易發生堵塞，而造成污廢水往上倒灌入主干管91、支管 94及樓層中，嚴重影響到環境清潔衛生與身體健康。因此要如何改善 上述問題與缺失，即為本領域技術人員所亟欲研究發展的方向。

　　實用新型內容

　　為了解決現有技術存在的問題，本實用新型的主要目的在于：提 供一種高樓污廢水管路防止倒灌系統。

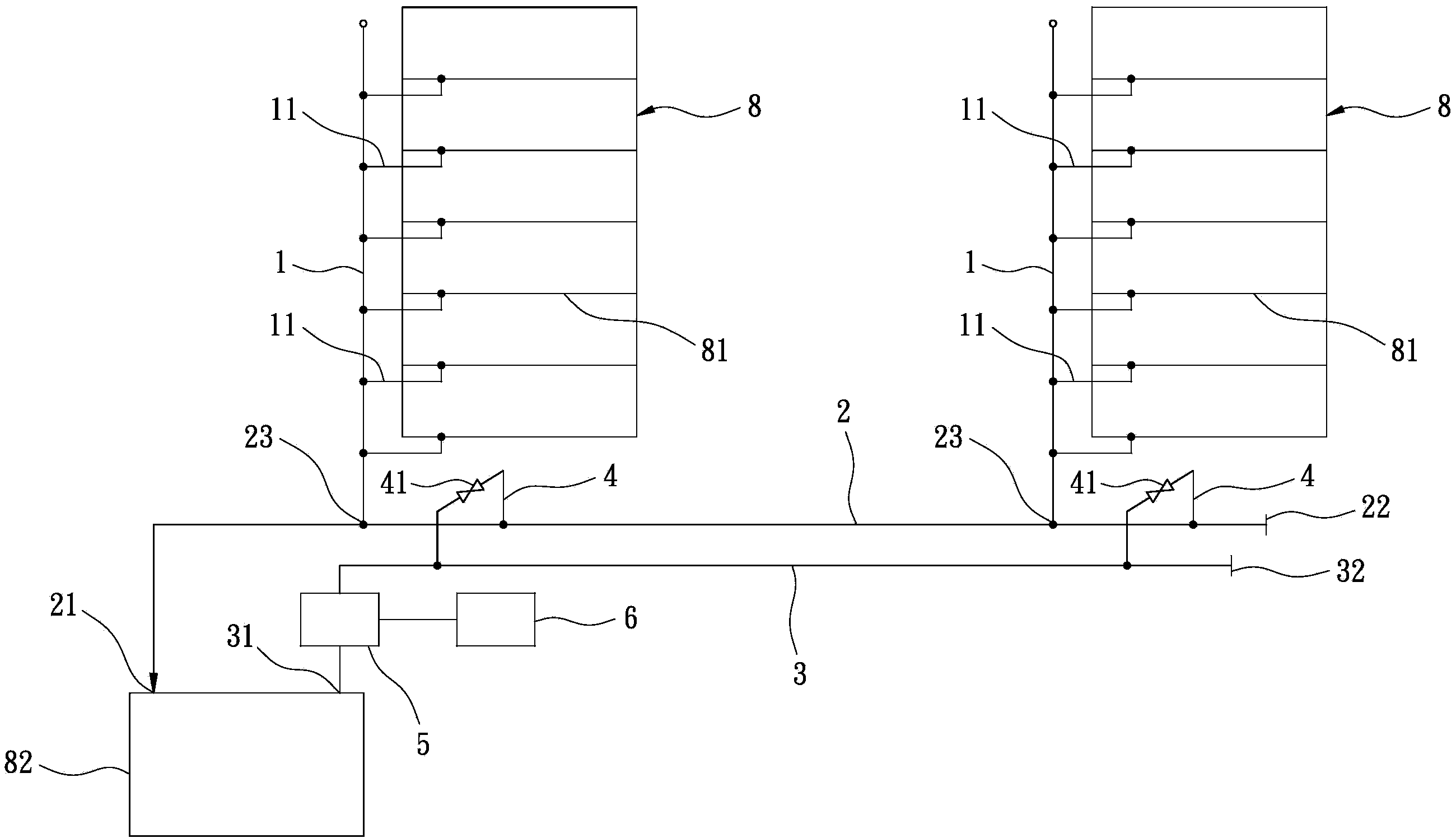

　　為達上述目的，本實用新型提供一種高樓污廢水管路防止倒灌系 統，其包括：一污廢水直干管立設于各樓層處，所述污廢水直干管設 有連接各樓層污廢水的支管;一污廢水橫排放管平列于高樓的地下處， 所述污廢水橫排放管具有一端的第一排放口，以及一連接于污廢水直 干管底端的入口;一污廢水溢流管橫列于污廢水橫排放管的旁側，所 述污廢水溢流管具有一第二排放口;一連通管跨設連接在污廢水溢流 管與污廢水橫排放管上方之間;當污廢水橫排放管于第一排放口與入 口之間發生堵塞時，污廢水經由連通管進入污廢水溢流管，以通過第 二排放口排出污廢水。

　　前述的高樓污廢水管路防止倒灌系統，其中所述污廢水橫排放管 間隔設有多個入口，以及相對數量間隔設置的連通管，各入口分別連 接有一污廢水直干管，各連通管分別連接至污廢水溢流管。

　　前述的高樓污廢水管路防止倒灌系統，其中，所述多根連通管各 設有控制啟閉的閥件。

　　前述的高樓污廢水管路防止倒灌系統，其中，所述多根連通管各 設為虹吸管。

　　前述的高樓污廢水管路防止倒灌系統，其中所述污廢水溢流管接 近于第二排放口設有一水流檢測器，以檢測污廢水排放。

　　前述的高樓污廢水管路防止倒灌系統，其中，所述水流檢測器電 性連接一警報器。

　　前述的高樓污廢水管路防止倒灌系統，其中所述高樓的地下處設 有一污廢水槽，所述污廢水橫排放管的第一排放口與污廢水溢流管的 第二排放口各朝下連接于污廢水槽。

　　前述的高樓污廢水管路防止倒灌系統，其中所述污廢水溢流管接 近于第二排放口設有一水流觀察器，以觀察污廢水排放。

　　本實用新型的有益效果在于：當污廢水橫排放管發生堵塞時，污 廢水可利用連通管進入污廢水溢流管，再通過第二排放口排出污廢水， 以有效防止污廢水往上倒灌入污廢水直干管、支管及樓層中，而更確 保環境清潔衛生，并且讓維修人員有充分時間安排進行清除堵塞作業。
