申請日2014.10.23

　　公開(公告)日2015.04.15

　　IPC分類號C02F1/48

　　摘要

　　本發明屬于水處理技術領域，具體涉及一種用于水管管外的永磁式水處理器。包括管外放置的強磁源，強磁源包括兩塊極性相反的磁性物N和S，在N與S的下端分別設置有底腳Nf和Sf，兩底腳位于強磁源下端貼緊管道外壁。本發明具有安裝使用方便，磁性強，可有效在空調、冷卻器、鍋爐等水處理系統中使用，具有環保節能等技術優勢。

　　權利要求書

　　1.一種管外永磁式水處理器，其特征在于：包括管外放置的強磁源(1)，所述強磁源 包括兩塊極性相反的磁性物N和S，在N與S的下端分別設置有底腳Nf和Sf，兩 底腳位于強磁源(1)下端貼緊管道(2)外壁。

　　2.如權利要求1所述的一種管外永磁式水處理器，其特征在于：所述的管道(2)壁厚 ≤24.5mm，直徑≤1500mm。

　　3.如權利要求1所述的一種管外永磁式水處理器，其特征在于：所述強磁源(1)于管 道側壁上對稱放置。

　　說明書

　　一種管外永磁式水處理器

　　技術領域

　　本發明屬于水處理技術領域，具體涉及一種用于水管管外的永磁式水處理器。

　　背景技術

　　在冷卻水循環、生活水處理過程中，由于水中含有一定的金屬離子如鈣離子、鎂離子等，在受熱過程中金屬離子形成沉淀凝結成水垢凝結在管壁上，降低冷卻系統的換熱效率。

　　現有的水處理過程中多采用化學方法，將冷卻水管脫堿，降低管壁水垢的凝聚，減少水中的藻類無物質，脫除水中的氧氣，減少氧化反應的發生。但傳統的化學水處理方法消耗大量的濃硫酸等化學試劑，對環境具有一定的污染，同時濃硫酸作為高危險物質長期使用會對操作者的身體造成傷害，且為管制性化學試劑，使用及購買手續復雜，造成較高的生產使用成本。磁化水處理器在一定程度上彌補了化學水處理的弊端，是一種節能、環保、健康的水處理新方法。但現有的磁化水理器存在一定的缺限，如磁場強度不夠、水磁化效率低，安裝在被處理管路內部容易堵塞、堵塞后不容易清理，磁塊腐蝕脫落，使用時間短，安裝更換不便等。

　　目前，隨著工業用水的增加，水資源的污染越來越嚴重，對污水的處理成為被人們廣泛關注的話題，但是目前常使用的污水處理設備建造費用較高，污水處理成本較大，污水處理不夠徹底，帶有二次污染，因此急需一種節能、環保、健康無污染，同時處理成本低，使用安裝更換簡便的水處理工藝。

　　發明內容

　　為解決上述現有技術中的問題，本發明旨在提供一種節能、環保、健康的磁性水處理器，該水處理器安裝使用方便，磁性強，可有效對空調、冷卻器、鍋爐等水處理系統中使用。本發明通過以下技術方案實現：

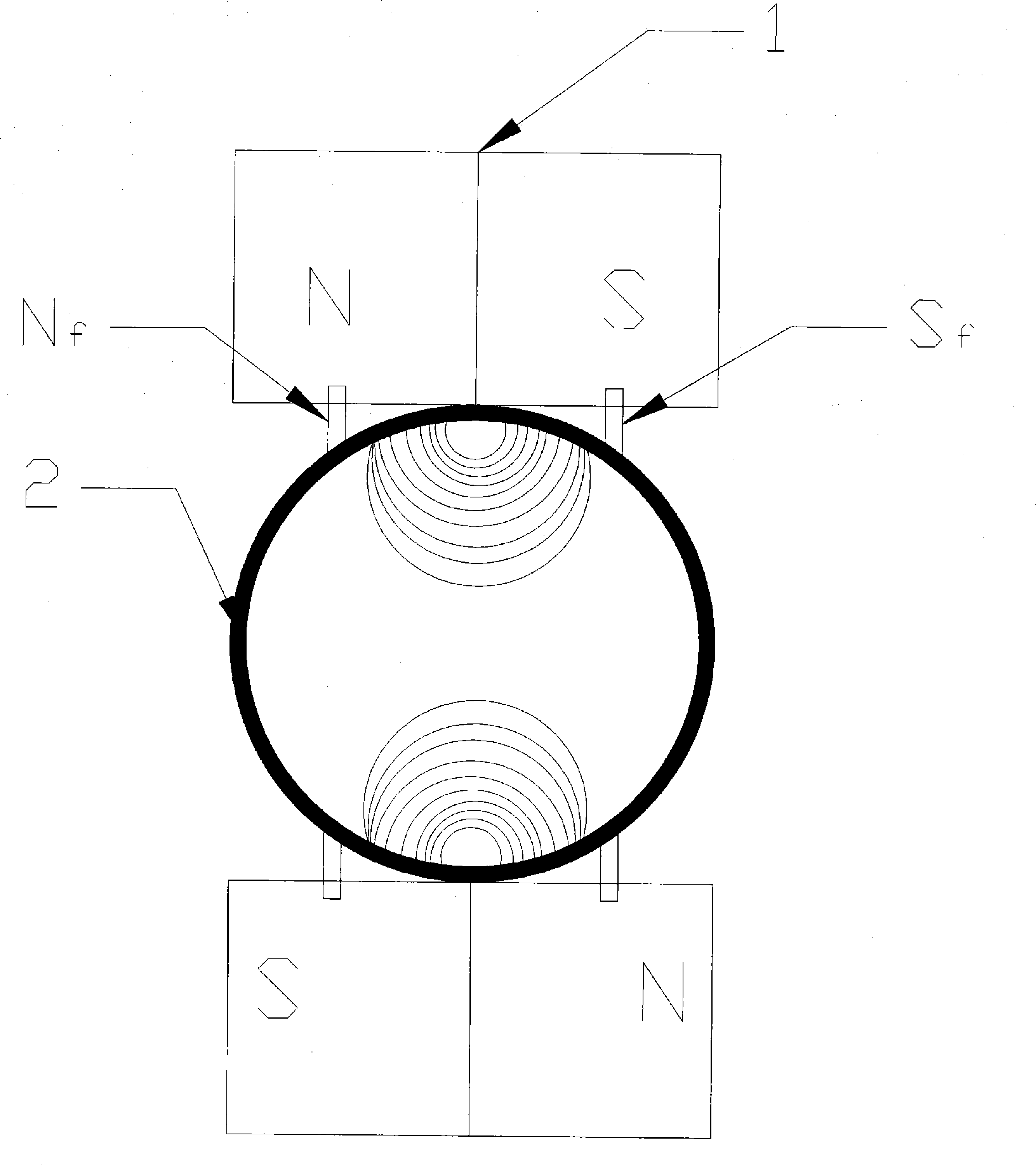

　　一種管外永磁式水處理器，包括管外對稱放置的強磁源1，所述強磁源包括兩塊極性相反的磁性物N和S，在N與S的下端分別設置有底腳Nf和Sf，兩底腳位于強磁源 1下端貼緊管道2外壁。

　　具體的，所述的管道2壁厚≤24.5mm，直徑≤1500mm。

　　具體的，所述強磁源1于管道側壁上對稱放置。

　　在強磁鐵的兩側有兩個極性組反的塊狀物(N和S)，每一塊部有一個底腳(Nf和Sf)，它們?cè)诖盆F的下部緊貼著管道。極塊和底腳會聚集來自磁鐵的磁力線具有很強的磁性，足以克服管壁的抗磁性，在管道內壁圓弧處放射出很強的磁力線。管道內的磁力和管道內的流體垂直相交。根據法拉第定律，由于液體切割磁力線會產生電流，使液體電離，同時流體內的固體物質被溶解或處于懸浮狀態。在電場作用下，使管壁帶負電，這樣可防止管壁腐蝕、結垢和藻類微生物的粘附。

　　本發明吸附于管外、其超強的磁力線在不需外來電源的情況下穿透管壁在25.4mm以內的管壁而在管內局部形成永久性的磁場，當管內水(導體)流經此磁場時垂直90℃切割磁力線而形成法拉第發電機，水就如電極般產生可測量性的電流，水與管子形成兩極化，水為正、管壁為負，負電性的管子形成陰極性保護。在整個系統內任意點上，均可測出電位差，使得被處理水發生離子化，水分子有序排序，水中鈣鎂鹽類提前在水中析出形成疏松狀水渣沉積水中，隨水流排污排放。同時在水磁化過程中負電性的氧原子被負電性管子排斥而無法腐蝕管壁;負電性的碳酸根離子(Carbonate ions)同樣被負電性管子排斥而無法結垢;正電性的氫被負電性的管壁吸引而溶解已結成的垢與鐵銹，但氫無法與干凈的管壁作用;水分子的氫鍵變?nèi)醵鴾p少水的表面張力，從而增加了水的溶解力及加速沉淀效果;同時產生氫氧根離子(OH-)可達到氧化殺菌的目的。

　　綜上所述，本發明是一種物理磁化水處理方法，處理效果好，同時避免化學世界的大范圍使用，對環境無污染，使用效果好，節能環保，僅需要強磁鐵的作用即可實現水處理工藝。
