申請日2014.10.23
公開(公告)日2016.04.27
IPC分類號C02F9/14
摘要
采用OPC監控的城市污水處理系統，包括一級污水處理設備和二級污水處理設備，還包括與一級污水處理設備和二級污水處理設備連接的傳感器組，與傳感器組連接的OPC服務器以及與OPC服務器連接的OPC客戶端。本發明所述采用OPC監控的城市污水處理系統，降低了系統造價，保證了通信網絡良好的兼容性和穩定性，實現了不同廠商設備的無縫集成;同時保證了通信的快速性，并為生產工藝的進一步改進提供了方便，降低了生產和維護成本，更減輕了生產及維護工人的勞動強度，具有很好的經濟效益和社會效益。
權利要求書
1.采用OPC監控的城市污水處理系統，包括一級污水處理設備和二級污水處理設備，其特征在于，還包括與一級污水處理設備和二級污水處理設備連接的傳感器組，與傳感器組連接的OPC服務器以及與OPC服務器連接的OPC客戶端。
2.一種如權利要求1所述采用OPC監控的城市污水處理系統，其特征在于，所述一級污水處理設備包括依次連接的沉砂池、配水井、CASS反應池和接觸池。
3.一種如權利要求2所述采用OPC監控的城市污水處理系統，其特征在于，所述二級污水處理設備包括與沉砂池連接的砂水分離器，與CASS反應池連接的存儲池，以及與存儲池連接的污泥脫水間。
4.一種如權利要求2所述采用OPC監控的城市污水處理系統，其特征在于，所述沉砂池包括粗格柵沉砂池和與之相連的細格柵沉砂池。
5.一種如權利要求2所述采用OPC監控的城市污水處理系統，其特征在于，還包括與接觸池連接的加氯加藥間。
6.一種如權利要求3所述采用OPC監控的城市污水處理系統，其特征在于，還包括與污泥脫水間連接的沖洗水池。
說明書
采用OPC監控的城市污水處理系統
技術領域
本發明屬于環保工程領域，涉及一種采用OPC監控的城市污水處理系統。
背景技術
隨著過程控制和工業自動化的發展，自動化系統廠商希望能夠集成不同廠家的不同軟硬件設備，實現各家設備之間的互操作;而現實中不同供應商的軟硬件存在著不同的標準和協議，供應商對這種標準和協議專權享有，難以實現系統的無縫集成。在這種情況下，OPC(OLEforProcessControl,用于過程控制的OLE)作為一種工業標準應運而生，它為工業環境中的信息交互提供了統一的標準軟件接口，改變了客戶相對被動的局面。
采用OPC技術關鍵在于它提供了一種高效的通信機制，其所關心的是現場數據的存取方式而不是實際的數據類型，它給工控軟件提供了一種一致的存取現場設備數據的方法。采用OPC軟件系統結構為客戶端/服務器(8erver)模式。由于采用OPC技術的采用，使得以更簡單的系統結構、更長的壽命、更低廉的價格解決工業控制系統成為可能;同時，現場設備與系統的連接也更加簡單、靈活、方便。
目前，城市污水處理系統的監控設備基本上采用分散獨立的傳統繼保裝置，對于現場設備數據的采集，大都是由廠家自己編寫的專用驅動程序。雖然這些驅動程序可以針對其專門的硬件進行最優化讀取，但如果需要集成不同廠家的硬件時，就會產生不同軟硬件之間的數據沖突;而且在污水處理過程中會用到大量結構復雜的設備，維護量大，也不利于整個系統的監控、調度和集中管理。
發明內容
為解決現有技術設備復雜，維護量大，整個系統難以有效的進行監控、調度和集中管理的技術缺陷，本發明提供一種采用OPC監控的城市污水處理系統。
采用OPC監控的城市污水處理系統，包括一級污水處理設備和二級污水處理設備，還包括與一級污水處理設備和二級污水處理設備連接的傳感器組，與傳感器組連接的OPC服務器以及與OPC服務器連接的OPC客戶端。

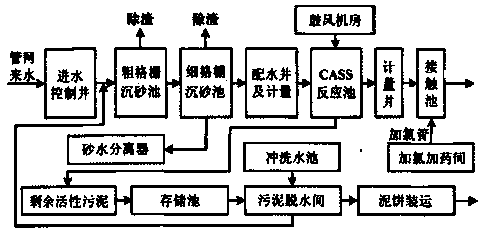

具體的，所述一級污水處理設備包括依次連接的沉砂池、配水井、CASS反應池和接觸池。
進一步的，所述二級污水處理設備包括與沉砂池連接的砂水分離器，與CASS反應池連接的存儲池，以及與存儲池連接的污泥脫水間。
進一步的，所述沉砂池包括粗格柵沉砂池和與之相連的細格柵沉砂池。
進一步的，還包括與接觸池連接的加氯加藥間。
優選的，還包括與污泥脫水間連接的沖洗水池。
本發明所述采用OPC監控的城市污水處理系統，降低了系統造價，保證了通信網絡良好的兼容性和穩定性，實現了不同廠商設備的無縫集成;同時保證了通信的快速性，并為生產工藝的進一步改進提供了方便，降低了生產和維護成本，更減輕了生產及維護工人的勞動強度，具有很好的經濟效益和社會效益.
