申請日2014.10.22

　　公開(公告)日2015.01.21

　　IPC分類號C02F11/14

　　摘要

　　本發明涉及一種重力濃縮池污泥濃縮系統，它包括污泥提升泵與濃縮機，還包括流量計、動態攪拌罐與藥劑投加裝置;所述動態攪拌罐具有若干個相互獨立的進泥口，動態攪拌罐具有一個出泥口，動態攪拌罐具有一個藥劑入口;在動態攪拌罐的每個進泥口上通過污泥進泥管道連接有一臺污泥提升泵，在每臺污泥提升泵與動態攪拌罐之間的污泥進泥管道上安裝有一個流量計，所述動態攪拌罐的出泥口與濃縮機的入口相連，且藥劑投加裝置的出口與動態攪拌罐的藥劑入口相連。本發明通過在動態攪拌罐內進行泥藥攪拌混凝，克服了傳統系統使用過程中存在的種種弊端，同時為污泥的后續處理提供了有利的條件;同時投加藥劑費用低;使用范圍廣。

　　權利要求書

　　1.一種重力濃縮池污泥濃縮系統，它包括污泥提升泵(1)與濃縮機(2)，其特征是：還包括流量計(3)、動態攪拌罐(4)與藥劑投加裝置(5);所述動態攪拌罐(4)具有若干個相互獨立的進泥口，動態攪拌罐(4)具有一個出泥口，動態攪拌罐(4)具有一個藥劑入口;在動態攪拌罐(4)的每個進泥口上通過污泥進泥管道連接有一臺污泥提升泵(1)，在每臺污泥提升泵(1)與動態攪拌罐(4)之間的污泥進泥管道上安裝有一個流量計(3)，所述動態攪拌罐(4)的出泥口與濃縮機(2)的入口相連，且藥劑投加裝置(5)的出口與動態攪拌罐(4)的藥劑入口相連。

　　2.如權利要求1所述的重力濃縮池污泥濃縮系統，其特征是：所述污泥提升泵(1)為濕式安裝潛污泵或干式安裝離心泵。

　　3.如權利要求1所述的重力濃縮池污泥濃縮系統，其特征是：所述濃縮機(2)為中心傳動式濃縮機。

　　4.如權利要求1所述的重力濃縮池污泥濃縮系統，其特征是：所述流量計(3)為電磁流量計。

　　說明書

　　重力濃縮池污泥濃縮系統

　　技術領域

　　本發明涉及一種污泥濃縮系統，本發明尤其是涉及一種重力濃縮池污泥濃縮系統。

　　背景技術

　　目前，重力濃縮池系統主要用于污泥的進一步濃縮，是污水處理廠進行泥水分離的主要系統之一，如圖1。其主要是由以下機器組成：污泥提升泵1與濃縮機2兩部分;污泥提升泵1將污泥通過管道輸送至濃縮機2進口，濃縮后污泥等待下一步處理，濾液則直接排放進入廠區管網;由于污泥本身的一些物理特性，或多或少存在著出泥含水率高，停留時間長，污泥厭氧釋磷等問題。

　　發明內容

　　本發明的目的是克服現有技術中存在的不足，提供一種可以提高處理污泥的多樣性、降低出泥含水率并能防止污泥厭氧釋磷的重力濃縮池污泥濃縮系統。

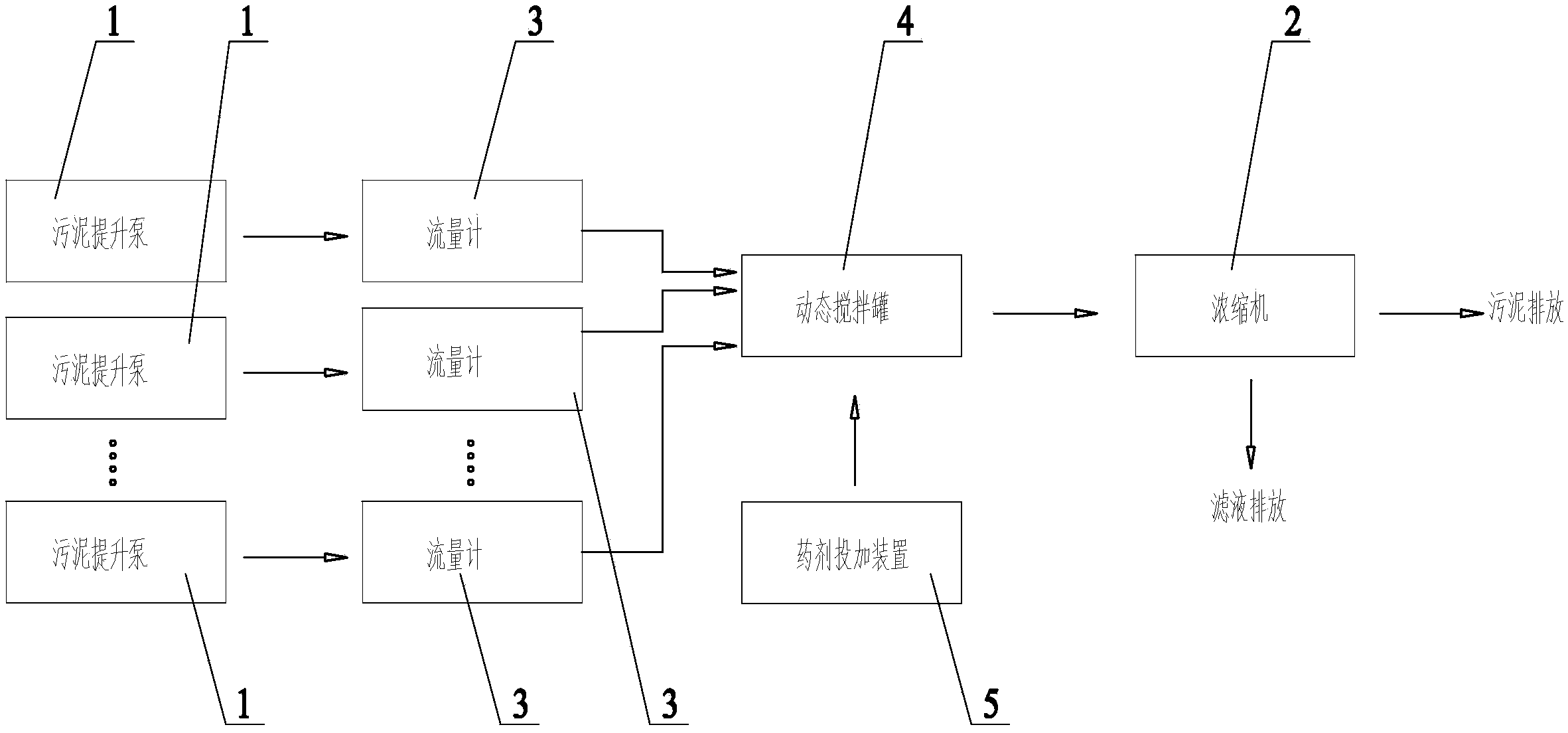

　　按照本發明提供的技術方案，所述重力濃縮池污泥濃縮系統，它包括污泥提升泵與濃縮機，還包括流量計、動態攪拌罐與藥劑投加裝置;所述動態攪拌罐具有若干個相互獨立的進泥口，動態攪拌罐具有一個出泥口，動態攪拌罐具有一個藥劑入口;在動態攪拌罐的每個進泥口上通過污泥進泥管道連接有一臺污泥提升泵，在每臺污泥提升泵與動態攪拌罐之間的污泥進泥管道上安裝有一個流量計，所述動態攪拌罐的出泥口與濃縮機的入口相連，且藥劑投加裝置的出口與動態攪拌罐的藥劑入口相連。

　　所述污泥提升泵為濕式安裝潛污泵或干式安裝離心泵。

　　所述濃縮機為中心傳動式濃縮機。

　　所述流量計為電磁流量計。

　　本發明通過在動態攪拌罐內進行泥藥攪拌混凝，克服了傳統系統使用過程中存在的種種弊端，同時為污泥的后續處理提供了有利的條件;同時投加藥劑費用低;使用范圍廣。
