申請日2014.10.22

　　公開(公告)日2015.01.07

　　IPC分類號E01H1/00; B01D36/02

　　摘要

　　本實用新型公開了一種環衛洗掃車污水過濾處理裝置，是由垃圾箱體、反洗箱和清水箱組成，是在垃圾箱體上設有帶一級粗濾網的出水口，出水口處設有粗濾水箱，污水通過帶一級粗濾網的出口進入粗濾水箱，加壓泵的進水口設有二級細濾器，加壓泵的出水管路連接三級膜過濾器，三級膜過濾器的濾后水通過管路輸送到反洗箱，反洗箱與清水箱通過連管連接，含雜質濃縮后的污水通過管路輸送回垃圾箱體，本實用新型具有使用簡單，不易堵塞，維護方便、重復利用水資源的特點。


　　權利要求書

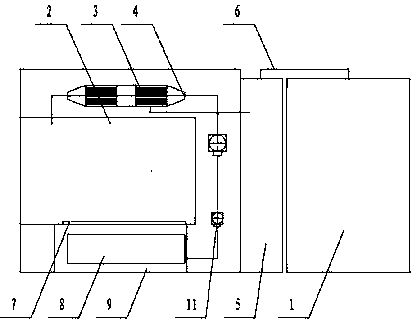

　　1.一種環衛洗掃車污水過濾處理裝置，是由垃圾箱體(2)、反洗箱(5)和清水箱(1)組成，其特征是在垃圾箱體(2)上設有帶一級粗濾網(7)的出水口，出水口處設有粗濾水箱(9)，污水通過帶一級粗濾網(7)的出口進入粗濾水箱(9)，加壓泵(11)的進水口設有二級細濾器(8)，加壓泵(11)的出水管路連接三級膜過濾器(4)，三級膜過濾器(4)的濾后水通過管路輸送到反洗箱(5)，反洗箱(5)與清水箱(1)通過連管(6)連接，含雜質濃縮后的污水通過管路輸送回垃圾箱體(2)。

　　2.根據權利要求1所述的一種環衛洗掃車污水過濾處理裝置，其特征是所述的二級過濾器(8)是在二級過濾器腔體內設有用于沖洗濾網的反洗噴水管(10)。

　　3. 根據權利要求1所述的一種環衛洗掃車污水過濾處理裝置，其特征是所述的三級膜過濾器(4)是過濾器腔體內設有錯流膜過濾管(3)，錯流膜過濾管(3)內濾后水通過管路輸送到反洗箱(5)，含雜質濃縮后的污水通過管路輸送回垃圾箱體(2)。

　　說明書

　　一種環衛洗掃車污水過濾處理裝置

　　技術領域

　　本實用新型涉及路面環衛車污水處理裝置技術領域，尤其是涉及一種環衛洗掃車污水過濾處理裝置。

　　背景技術

　　隨著我國水資源的日趨緊張，廢水再利用已成為一個新的研究課題。而目前市場上所采用路面洗掃車輛，將路面沖洗所收集后的污水普遍采用直接排放下水道的方式，這不僅造成水資源的浪費，還使得車輛作業時間短，效率低下。

　　本發明的新型污水過濾設備的目的是在環衛車輛上提供一種操作簡單，不易堵塞，維護方便的污水過濾處理裝置。

　　發明內容

　　本實用新型的目的在與改進已有技術的不足而提供一種使用簡單，不易堵塞，維護方便、重復利用水資源的環衛洗掃車污水過濾處理裝置。

　　本實用新型的目的是這樣實現的，一種環衛洗掃車污水過濾處理裝置，是由垃圾箱體、反洗箱和清水箱組成，其特點是在垃圾箱體上設有帶一級粗濾網的出水口，出水口處設有粗濾水箱，污水通過帶一級粗濾網的出口進入粗濾水箱，加壓泵的進水口設有二級細濾器，加壓泵的出水管路連接三級膜過濾器，三級膜過濾器的濾后水通過管路輸送到反洗箱，反洗箱與清水箱通過連管連接，含雜質濃縮后的污水通過管路輸送回垃圾箱體。

　　為了進一步實現本實用新型的目的，可以是所述的二級過濾器是在二級過濾器腔體內設有用于沖洗濾網的反洗噴水管。

　　為了進一步實現本實用新型的目的，可以是所述的三級膜過濾器是過濾器腔體內設有錯流膜過濾管，錯流膜過濾管內濾后水通過管路輸送到反洗箱，含雜質濃縮后的污水通過管路輸送回垃圾箱體。

　　本實用新型與已有技術相比具有以下顯著特點和積極效果：本實用新型是在垃圾箱體上設有一級粗濾網，污水通過一級粗濾網過濾后，進入粗濾水箱，二級細濾器通過設有加壓泵的管路連接三級膜過濾器，三級膜過濾器的濾后水通過管路輸送到反洗箱，含雜質的濾前水通過管路輸送回垃圾箱體，這樣當垃圾箱內收集上來的污水液面達到一定液位時，本實用新型污水過濾裝置開始工作，經一級粗濾過濾后的水進入二級細濾腔內進行進一步過濾，二級的過濾精度較一級粗濾要高很多，同時二級細濾器內設置有反洗水管，以防止過濾網堵塞，經二級細濾器過濾后的水由增壓水泵進行增壓進入到三級膜過濾器中，經三級膜過濾器過濾后，清水進入到清水管路中繼續進行再次噴灑沖洗循環，而三級膜過濾器中過濾下來的雜質則由再次進入的水流帶出三級膜過濾器外，返回垃圾箱，不易造成過濾堵塞;采用加壓泵，可以提高進入過濾器的污水流速，一是提高效率，二是實現沖刷膜過濾器上的雜質;三級膜過濾器采用錯流膜過濾，過濾下來的垃圾不會聚集在過濾層表面，可始終保持較好的過濾效率;本實用新型裝配在環衛洗掃車上，能夠長期連續使用，不易堵塞的污水過濾裝置，本實用新型能夠?qū)⒙访鏇_洗所收集上來的污水，經多級過濾處理后達到使用，再次用于路面的沖洗使用，操作人員可以手動操作也可以通過傳感器檢測自動控制，當垃圾箱內的污水液面達到設定液面時，便會啟動控制開關，進行過濾處理，當液面低于設定液面時，自動停止過濾處理。
