申請日2013.10.18
公開(公告)日2015.09.30
IPC分類號C02F9/10
摘要
一種甲醇芳構化工藝廢水處理的系統，包括用于除去廢水中大部分有機物的高溫汽提裝置、用于去除出高溫汽提裝置的廢水中有機酸及部分有機物的碳介質吸收裝置以及用于將出碳介質吸收裝置的廢水中的有機酸降低至痕量的一個陰離子交換系統，處理時，甲醇芳構化工藝廢水首先進入高溫汽提裝置，在其中除去大量有機物和少量有機酸;然后在碳介質吸收裝置中吸收進一步除去有機物和有機酸，最后廢水進入陰離子交換系統去除有機酸，使排出廢水中的有機酸的濃度小于20ppm，本發明不使用堿液中和能夠降低廢水中的鹽含量，降低后續的處理和利用的困難;能夠大幅縮短廢水處理的流程，降低廢水處理的投資，同時能耗低，碳介質易再生，壽命長，操作成本低。
權利要求書
1.一種甲醇芳構化工藝廢水處理的系統，其特征在于，包括：
用于除去廢水中大部分有機物的高溫汽提裝置(1);
接所述高溫汽提裝置(1)，用于去除出高溫汽提裝置(1)的廢水中有 機酸及部分有機物的碳介質吸收裝置(2)，所述碳介質吸收裝置(2)由一 個或多個碳介質吸收層組成,所述的碳介質為碳納米管、石墨烯、膨脹石墨、 和碳纖維中的一種或幾種;
以及接所述碳介質吸收裝置(2)，用于將出碳介質吸收裝置(2)的廢 水中的有機酸降低至痕量的一個陰離子交換系統(3)。
2.根據權利要求1所述的甲醇芳構化工藝廢水處理的系統，其特征在于， 所述高溫汽提裝置(1)由一個或者兩個汽提塔組成。
3.根據權利要求1所述的甲醇芳構化工藝廢水處理的系統，其特征在于， 所述陰離子交換系統(3)由兩個并聯的填充陰離子交換樹脂的固定床構成。
4.基于權利要求1所述甲醇芳構化廢水處理系統的廢水處理方法，其特 征在于，包括以下步驟：
a)污水甲醇芳構化工藝廢水首先進入高溫汽提裝置(1)，高溫汽提裝置 (1)底部的溫度為100-120℃，在其中除去大量的有機物和少量的有機酸， COD(Cr)小于600ppm，有機酸濃度小于200ppm;
b)出高溫汽提裝置(1)的廢水進入碳介質吸收裝置(2)，吸收除去廢 水中的有機物和一部分有機酸，其出口廢水的COD(Cr)小于200ppm，有機 酸濃度小于60ppm;
c)出碳介質吸收裝置(2)的廢水進入陰離子交換系統(3)除去廢水中 的有機酸，使排出廢水中的有機酸的濃度小于20ppm。
5.根據權利要求4所述甲醇芳構化工藝廢水的處理方法，其特征在于， 所述的陰離子交換除去廢水中的有機酸，包括如下步驟：
a)來自碳介質吸收裝置(2)的廢水通過裝有弱堿性陰離子交換系統(3)， 部分有機酸被吸附，陰離子交換系統(3)出水中有機酸含量小于10ppm;
b)陰離子交換系統(3)出水中有機酸含量大于20ppm，樹脂吸附接近飽 和，停止吸附，用空氣將系統內的液體吹出;
c)向飽和離子交換系統(3)中通入5-10wt%的弱堿液進行脫附;
d)脫附后的離子交換系統(3)采用空氣吹出堿液。
6.根據權利要求5所述甲醇芳構化工藝廢水的處理方法，其特征在于， 所述的堿液包括氨水、氫氧化鈉、氫氧化鈣。
7.根據權利要求5所述甲醇芳構化工藝廢水的處理方法，其特征在于， 所述的碳介質吸收裝置(2)吸收除去廢水中的有機物和有機酸，包含如下步 驟：
a)來自高溫汽提裝置(1)的廢水通過裝有碳材料的碳介質吸收裝置(2) 吸收廢水中的有機物和有機酸，出水的COD小于200ppm，有機酸含量小于 50ppm;
b)碳介質吸收裝置(2)中的出水的COD接近200ppm，有機酸接近60ppm， 碳材料接近飽和，停止吸附，采用空氣吹出裝置的液體;
c)采用高溫水蒸氣脫除吸附在碳介質表面的有機物和有機酸，進一步循 環使用。
說明書
一種甲醇芳構化工藝廢水處理的系統與方法
技術領域
本發明屬于廢水處理技術領域，特別涉及一種甲醇芳構化工藝廢水處理的 系統與方法。
背景技術
芳烴是現代化學工業中的重要基礎原料，傳統上芳烴主要來源于石油加 工過程，其原料主要是石腦油，今年來使用含氧化合物制芳烴工藝特別是甲 醇\二甲醚制芳烴工藝已經日趨成熟，有望在近年間完成工業化應用。
而目前尚未考慮對于甲醇芳構化過程廢水處理與回用過程的系統與工藝 方面的報道，而與目前的廢水處理工藝相比甲醇制芳烴過程廢水的處理具有 自身的特點：
1.廢水中有一定的石油類物質和醇類物質，有機物含量較高。
2.廢水中含有一定的酸性有機物。
3.廢水中氨氮量和酚類含量較低。
目前，在石油化工和煤化工過程反應過程中產生大量的含有機酸的含油 污水的，其處理方法一般都采用常規的處理方法，首先經過格柵和氣浮裝置 除去廢水中的油污，然后采用大量堿中和廢水中的有機酸，然后進一步通過 生物處理和深度處理達到污水的回用效果，在中和過程中會在廢水中生成大 量的鹽類物質，會影響廢水在會用系統中的應用，同時也會抑制廢水處理過 程中生物處理過程中的微生物，給后續的處理和綜合處理帶來困難�？偟膩�(lái) 說，這種處理方式流程長，投資大，處理單位廢水的運行費用較高，運行不 穩定。
發明內容
本發明提供了一種甲醇芳構化工藝廢水處理的系統與方法，克服了上述有 機酸有機廢水處理過程中，采用中和過程產生大量的鹽類物質，給后續的處 理和綜合處理帶來困難及現有處理方法流程長，投資大，處理單位廢水的運 行費用較高，運行不穩定的缺點。
為了實現上述目的，本發明采用的技術方案是：

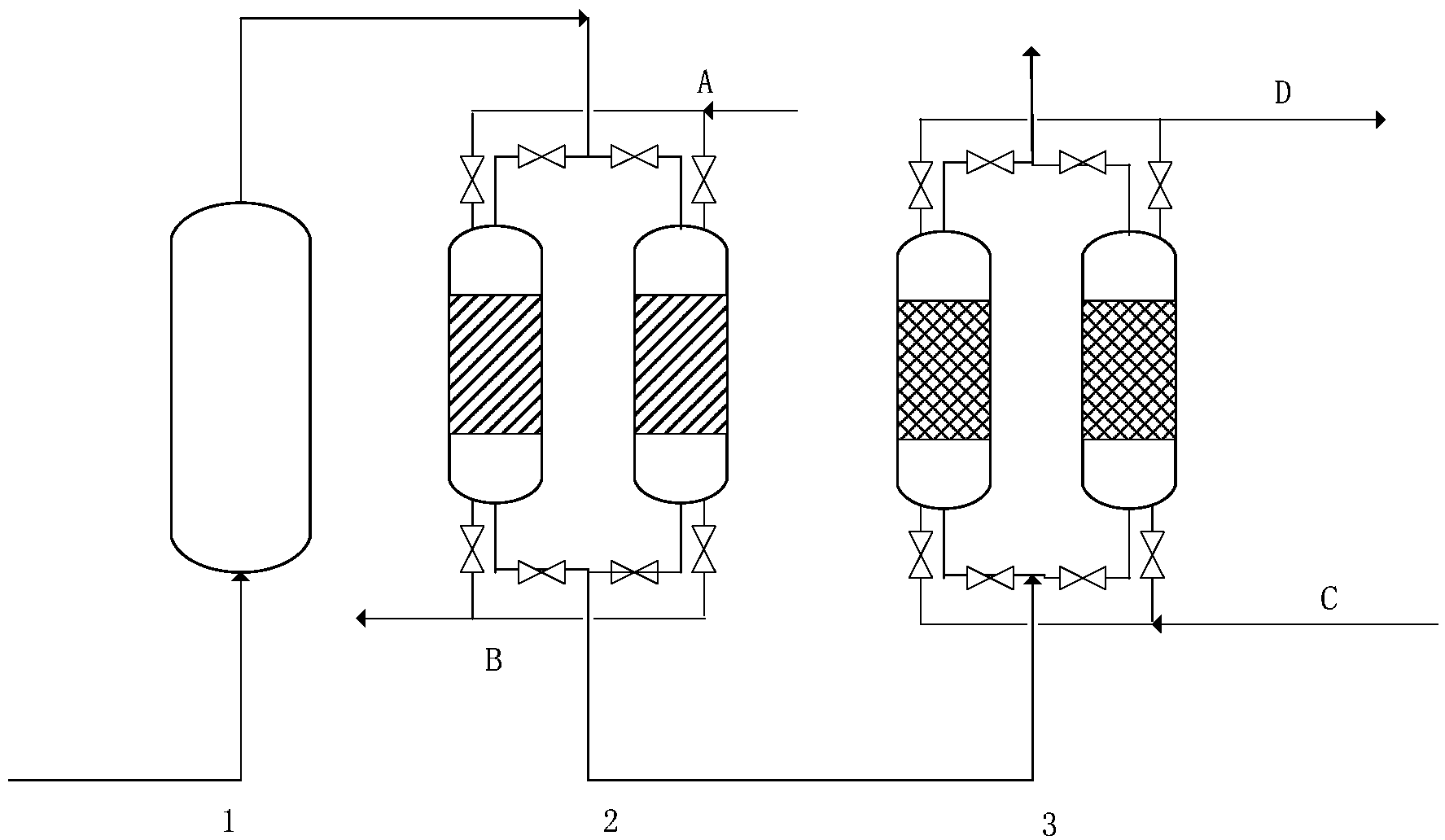

一種甲醇芳構化工藝廢水處理的系統，包括：
用于除去廢水中大部分有機物的高溫汽提裝置1;
接所述高溫汽提裝置1，用于去除出高溫汽提裝置1的廢水中有機酸及部 分有機物的碳介質吸收裝置2;
以及接所述碳介質吸收裝置2，用于將出碳介質吸收裝置2的廢水中的有 機酸降低至痕量的一個陰離子交換系統3。
所述高溫汽提裝置1由一個或者兩個汽提塔組成。
所述碳介質吸收裝置2由一個或多個碳介質吸收層組成,所述的碳介質為 碳納米管、石墨烯、膨脹石墨、碳纖維和活性炭中的一種或幾種。
所述陰離子交換系統3由兩個并聯的填充陰離子交換樹脂的固定床構 成。
本發明還提供了基于權利要求1所述甲醇芳構化廢水處理系統的廢水處 理方法，包括以下步驟：
a)污水甲醇芳構化工藝廢水首先進入高溫汽提裝置1，高溫汽提裝置1底 部的溫度為100-120℃，在其中除去大量的有機物和少量的有機酸，COD (Cr)小于600，有機酸濃度小于200ppm;
b)出高溫汽提裝置1的廢水進入碳介質吸收裝置2，吸收除去廢水中的有 機物和一部分有機酸，其出口廢水的COD(Cr)小于200，有機酸濃度小于 60ppm;
c)出碳介質吸收裝置2的廢水進入陰離子交換系統3除去廢水中的有機 酸，使排出廢水中的有機酸的濃度小于20ppm。
所述的陰離子交換除去廢水中的有機酸，包括如下步驟：
a)來自碳介質吸收裝置2的廢水通過裝有弱堿性陰離子交換系統3，部分 有機酸被吸附，陰離子交換系統3出水中有機酸含量小于10ppm;
b)陰離子交換系統3出水中有機酸含量大于20ppm，樹脂吸附接近飽和， 停止吸附，用空氣將系統內的液體吹出;
c)向飽和離子交換系統3中通入5-10wt%的弱堿液進行脫附;
d)脫附后的離子交換系統3采用空氣吹出堿液。
所述的堿液包括氨水、氫氧化鈉、氫氧化鈣。
所述的碳介質吸收裝置2吸收除去廢水中的有機物和有機酸，包含如下 步驟：
a)來自高溫汽提裝置1的廢水通過裝有碳材料的碳介質吸收裝置2吸收廢 水中的有機物和有機酸，出水的COD小于200ppm，有機酸含量小于50ppm;
b)碳介質吸收裝置2中的出水的COD接近200ppm，有機酸接近60ppm，碳 材料接近飽和，停止吸附，采用空氣吹出裝置的液體;
c)采用高溫水蒸氣脫除吸附在碳介質表面的有機物和有機酸，進一步循 環使用。
與現有技術相比，本發明具有以下優點及有益效果：
(1)不使用堿液中和能夠降低廢水中的鹽含量，降低后續的處理和利用 的困難;
(2)該方法能夠大幅縮短廢水處理的流程，降低廢水處理的投資。
(3)該方法處理廢水的能耗低，碳介質易再生，壽命長，操作成本低。
